建筑电气教学大纲

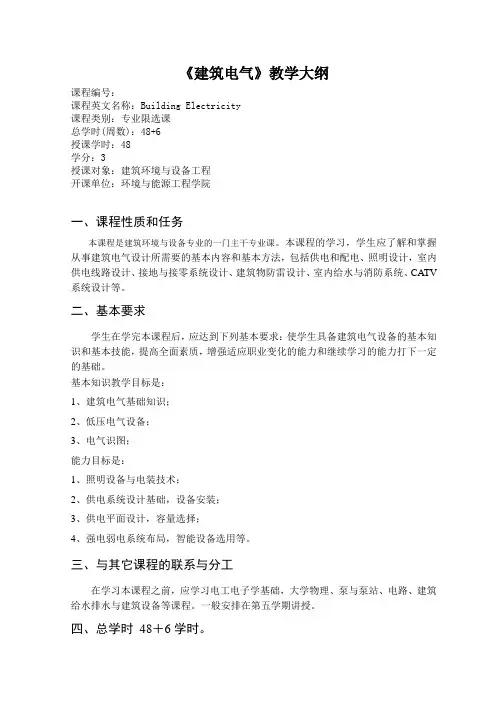

09水《建筑电气》教学大纲
《建筑电气》教学大纲课程编号：课程英文名称：Building Electricity课程类别：专业限选课总学时(周数)：48+6授课学时：48学分：3授课对象：建筑环境与设备工程开课单位：环境与能源工程学院一、课程性质和任务本课程是建筑环境与设备专业的一门主干专业课。
本课程的学习，学生应了解和掌握从事建筑电气设计所需要的基本内容和基本方法，包括供电和配电、照明设计，室内供电线路设计、接地与接零系统设计、建筑物防雷设计、室内给水与消防系统、CATV 系统设计等。
二、基本要求学生在学完本课程后，应达到下列基本要求：使学生具备建筑电气设备的基本知识和基本技能，提高全面素质，增强适应职业变化的能力和继续学习的能力打下一定的基础。
基本知识教学目标是：1、建筑电气基础知识；2、低压电气设备；3、电气识图；能力目标是：1、照明设备与电装技术；2、供电系统设计基础，设备安装；3、供电平面设计，容量选择；4、强电弱电系统布局，智能设备选用等。
三、与其它课程的联系与分工在学习本课程之前，应学习电工电子学基础，大学物理、泵与泵站、电路、建筑给水排水与建筑设备等课程。
一般安排在第五学期讲授。
四、总学时48＋6学时。
五、基本内容、学时分配及重点、难点第一章建筑电气基础知识（4学时）建筑电气概述，建筑电气设备的分类；电路的组成；单相交流电路，三相交流电路；功率因数及其改善措施。
重点：三相交流电路、功率因数及其改善措施。
难点：功率因数及其改善措施。
第二章电气设备（4学时）动力设备；常用低压控制器及设备；配电线路；导线截面的选择。
重点：常用低压控制器及设备；配电线路；导线截面的选择。
难点：导线截面的选择。
第三章建筑电气施工图基础（4学时）建筑电气施工图基本知识；建筑供配电系统施工图；照明施工图；外线与动力工程施工图；重点：建筑供配电系统施工图；照明施工图；外线与动力工程施工图。
难点：照明施工图；外线与动力工程施工图。
第四章建筑照明设计（6学时）照明技术的基本概念；常用照明设备；灯具的选择、布置与安装；电气照明种类；照度标准和照度计算；照明设计。
建筑工程电气施工技术专业基础课
《建筑电气》教学大纲课程编号：24112502－1课程类别：专业基础课适用专业：建筑工程技术（土木施工技术）、建筑经济管理学时数：48学分数：3执笔人：熊德敏一、课程性质与地位《建筑电气》是一门理论与实践密切结合的专业基础课，它有一定的实用性，同时又为其它专业课程做基础，是建筑工程技术（土木施工技术）、建筑经济管理专业的必修课，也可作为其它建筑类专业选修课，它是建筑类各专业工程技术应用型人才整体知识结构和能力结构的组成部分。
建筑电气主要有：交流电基本知识，强、弱电工程组成及工作状态，强、弱电工程施工图识读，施工、安装等规范，施工现场电气控制和现场供电，建筑电气安全施工要素。
二、课程教学目标1、通过本课程的学习，学生应了解建筑电气系统组成，掌握交流电的基本知识，了解建筑电气工程内容。
2、通过本课程的学习，使学生熟悉施工现场和建筑供配电、动力控制、建筑电气照明、建筑弱电子系统。
3、通过本课程的学习，让学生掌握一般建筑电气施工图的识读方法，了解施工工艺、施工安装规范和验收规范。
4、掌握安全用电基本知识，熟悉一般触电故障处理。
三、教学内容、基本要求及学时安排第一章建筑电气基本知识了解交流电基本概念；了解正弦交流电的产生；熟悉交流电路组成元件及各元件性能；掌握电气图的表达形式、电气图的种类及用途。
主要内容：1.1概述1.2交流电基本概念1.3交流电路负载及负载性能1.4建筑电气工程图基本知识重点：1、交流电基本概念2、建筑电气工程图基本知识难点：1、交流电路负载及负载性能2、建筑电气工程图基本知识第二章变配电工程了解电力系统及电力负荷基本知识和基本要求；了解常用10KV变配电设备；了解主结线方式及特点；熟悉变配电所的平、剖面图；熟悉变配电所工程图。
主要内容：2.1变配电所工程概况2.2结线方式及特点2.3变配电所工程图重点：1、结线方式及特点2、变配电所工程图难点：主结线方式及特点第三章常用低压电器与基本控制电路了解三相交流异步电动机基本结构和工作原理；熟悉三相交流异步电动机的名牌数据和施工现场常用电动机型号；了解常用低压控制电器；能识读简单建筑机械控制电路。

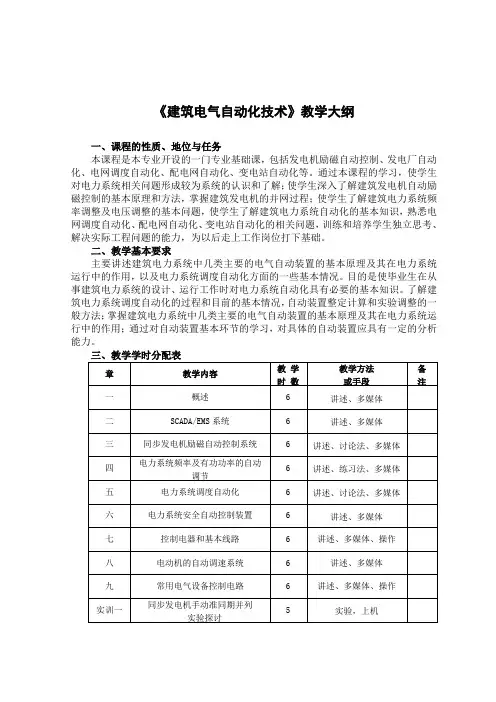

《建筑电气自动化技术》教学大纲
《建筑电气自动化技术》教学大纲一、课程的性质、地位与任务本课程是本专业开设的一门专业基础课，包括发电机励磁自动控制、发电厂自动化、电网调度自动化、配电网自动化、变电站自动化等。
通过本课程的学习，使学生对电力系统相关问题形成较为系统的认识和了解；使学生深入了解建筑发电机自动励磁控制的基本原理和方法，掌握建筑发电机的并网过程；使学生了解建筑电力系统频率调整及电压调整的基本问题，使学生了解建筑电力系统自动化的基本知识，熟悉电网调度自动化、配电网自动化、变电站自动化的相关问题，训练和培养学生独立思考、解决实际工程问题的能力，为以后走上工作岗位打下基础。
二、教学基本要求主要讲述建筑电力系统中几类主要的电气自动装置的基本原理及其在电力系统运行中的作用，以及电力系统调度自动化方面的一些基本情况。
目的是使毕业生在从事建筑电力系统的设计、运行工作时对电力系统自动化具有必要的基本知识。
了解建筑电力系统调度自动化的过程和目前的基本情况，自动装置整定计算和实验调整的一般方法；掌握建筑电力系统中几类主要的电气自动装置的基本原理及其在电力系统运行中的作用；通过对自动装置基本环节的学习，对具体的自动装置应具有一定的分析能力。
四、教学内容与学时安排第一章概述…… 6学时本章教学目的和要求：电力系统自动化对提高运行可靠性、经济性及保证电能质量所起的作用。
重点和难点：电力系统自动化的基本内容。
电力系统常用的自动操作及自动调节装置。
第一节电力系统自动化的现状和发展一、本课程的目的、任务和学习方法。
第二章 SCADA/EMS系统…… 6学时本章教学目的和要求：数据采集与监视控制（SCADA)是电网调度自动化系统最基本的功能，本章介绍SCADA功能和新一代的系统SCADA/EMS系统。
重点和难点：数据采集与远方终端的控制第一节支撑系统一、数据库管理子系统二、网络管理子系统三、图形管理子系统第二节前置机系统一、前置机的特点二、前置机设置遥测与遥信参数第三节远方终端一、结构二、故障检测及故障诊断第四节交流采样一、交流采样的接口电路二、交流采样的算法三、交流采样的微机电量变送器四、模拟量的采集与处理第三章同步发电机励磁自动控制系统…… 6学时本章教学目的和要求：了解同步发电机励磁控制系统的任务，励磁系统稳定器的工作原理；理解同步发电机不同励磁系统的工作特点，励磁调节器的工作原理，电力系统稳定器的工作原理；掌握励磁系统中转子磁场的建立和灭磁原理和相关的计算。
建筑电气课程设计教学大纲（5篇范例）
建筑电气课程设计教学大纲（5篇范例）第一篇：建筑电气课程设计教学大纲《建筑电气课程设计》教学大纲一、课程设计基本信息课程设计环节代码：050219 课程设计环节名称：建筑电气课程设计英文名称：Course Design of Building Electricity 实习（课程设计）周数：2 学分：2.0 适用对象：热能与动力工程专业本科生先修课程与环节：建筑电气电工学二、课程设计目的和任务建筑电气课程设计的目的是进一步强化建筑电气设计理论与建筑电气工程的设计、施工实践能力的有机结合，更有效地培养学生的专业设计思维以及施工、安装的实践动手能力。
本课程设计的任务包括高层建筑的电气系统的方案设计以及低压配电线路施工图的设计。
三、课程设计方式 1．课程设计的选题本课程设计一般由指导教师出题，按设计小组组数确定相应数目的设计题目，并对应制定任务明确的“课程设计任务书”。
2．课程设计任务的完成1）根据学生人数，按2-3人为一组，将学生分成多个设计小组。
2）学生以设计小组为单位，就设计课题进行深入分析，明确工作的内容，并收集、准备相关的技术资料。
3）各个学生根据自己的工作内容，在教师指导下，按方案设计、初步设计、施工图设计的顺序完成课程设计的任务。
3．课程设计提交的成果本课程设计结束时，学生应提交设计成果资料包括：设计说明书，文字内容不少于3千字；完整的低压配电线路施工图一份四、课程设计教学（或指导）方法与要求（一）指导方法：在课程设计教学过程中，指导教师对高层建筑电气设计的主要内容和设计流程进行讲解，帮助学生明确任务、掌握设计方法；适当安排时间，采取集中或个别辅导的方式对学生进行指导，并针对每个学生随时进行答辩和质疑，以考核学生对建筑电气系统的掌握理解程度和运用专业知识分析解决实际工程问题的能力。
（二）要求课程设计是综合性很强的专业训练过程，对学生综合素质的提高起着重要的作用。
基本要求如下：1、任务要求。
建筑电气初级教学大纲
建筑电气初级教学大纲建筑电气初级教学大纲建筑电气是建筑工程中不可或缺的重要组成部分，它涉及到建筑物内电力系统的设计、安装、维护和管理等方面。
为了培养具备建筑电气相关知识和技能的专业人才，制定一份完善的建筑电气初级教学大纲至关重要。
本文将探讨建筑电气初级教学大纲的内容和重点，以及培养学生的方法和途径。
一、建筑电气初级教学大纲的内容建筑电气初级教学大纲应包含以下内容：1. 基础知识：包括电气基本概念、电路分析方法、电气符号和单位、电路元件的特性等。
学生需要掌握电流、电压、功率等基本概念，了解电路中的电阻、电容、电感等元件的特性，并能运用基本的电路分析方法解决简单的电路问题。
2. 电气设备：包括电缆、开关、插座、灯具等常见的电气设备。
学生需要了解各种电气设备的工作原理、安装方法和维护要点，能够正确选择和使用电气设备，并能进行简单的故障排除。
3. 电气安全：包括电气事故的原因和预防、安全用电的基本知识和注意事项等。
学生需要了解电气事故发生的原因，学会正确使用电气设备，遵守安全操作规程，提高电气安全意识，并能采取应急措施处理电气事故。
4. 电气工程图纸：包括电气图符的认识和使用、电气工程图纸的绘制和解读等。
学生需要学会识别和使用电气图符，能够绘制简单的电气工程图纸，并能正确解读和理解电气工程图纸上的信息。
5. 相关法规和标准：包括建筑电气相关的法律法规和安全标准等。
学生需要了解建筑电气相关的法律法规和安全标准，遵守法律法规要求，确保建筑电气工程的安全和合规。
二、培养学生的方法和途径为了有效地培养学生的建筑电气专业知识和技能，可以采取以下方法和途径：1. 理论教学与实践结合：理论教学是建立学生的基础知识，而实践则是巩固和应用这些知识的重要途径。
教师可以通过案例分析、实验演示等方式，让学生将理论知识与实际问题相结合，提高学生的实际操作能力。
2. 实习和实训：为了让学生更好地掌握建筑电气相关的技能，可以组织学生进行实习和实训。

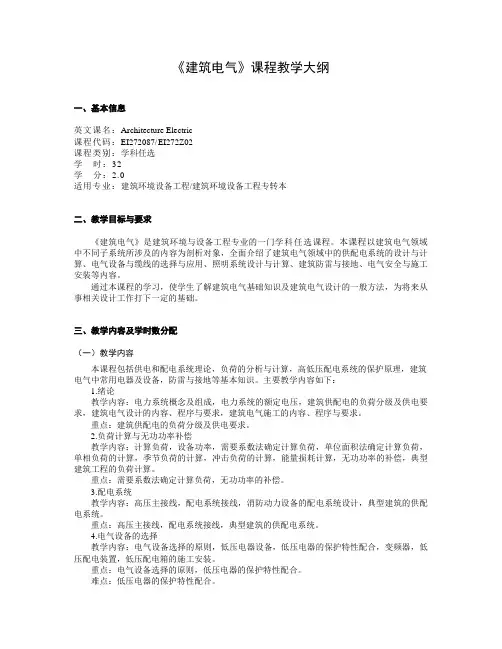

EI272087_EI272Z02建筑电气
《建筑电气》课程教学大纲一、基本信息英文课名：Architecture Electric课程代码：EI272087/EI272Z02课程类别：学科任选学时：32学分：2.0适用专业：建筑环境设备工程/建筑环境设备工程专转本二、教学目标与要求《建筑电气》是建筑环境与设备工程专业的一门学科任选课程。
本课程以建筑电气领域中不同子系统所涉及的内容为剖析对象，全面介绍了建筑电气领域中的供配电系统的设计与计算、电气设备与缆线的选择与应用、照明系统设计与计算、建筑防雷与接地、电气安全与施工安装等内容。
通过本课程的学习，使学生了解建筑电气基础知识及建筑电气设计的一般方法，为将来从事相关设计工作打下一定的基础。
三、教学内容及学时数分配（一）教学内容本课程包括供电和配电系统理论，负荷的分析与计算，高低压配电系统的保护原理，建筑电气中常用电器及设备，防雷与接地等基本知识。
主要教学内容如下：1.绪论教学内容：电力系统概念及组成，电力系统的额定电压，建筑供配电的负荷分级及供电要求，建筑电气设计的内容、程序与要求，建筑电气施工的内容、程序与要求。
重点：建筑供配电的负荷分级及供电要求。
2.负荷计算与无功功率补偿教学内容：计算负荷，设备功率，需要系数法确定计算负荷，单位面积法确定计算负荷，单相负荷的计算，季节负荷的计算，冲击负荷的计算，能量损耗计算，无功功率的补偿，典型建筑工程的负荷计算。
重点：需要系数法确定计算负荷，无功功率的补偿。
3.配电系统教学内容：高压主接线，配电系统接线，消防动力设备的配电系统设计，典型建筑的供配电系统。
重点：高压主接线，配电系统接线，典型建筑的供配电系统。
4.电气设备的选择教学内容：电气设备选择的原则，低压电器设备，低压电器的保护特性配合，变频器，低压配电装置，低压配电箱的施工安装。
重点：电气设备选择的原则，低压电器的保护特性配合。
难点：低压电器的保护特性配合。
5.电缆的选择与施工安装教学内容：电缆的分类，导线和电缆型号的选择，允许载流量(发热条件)选择导线和电缆截面积，按允许电压损失选择导线和电缆截面积，按机械强度选择导线和电缆截面积，封闭式母线，缆线的施工安装。
建筑电气控制技术实训教学大纲
《建筑电气控制技术》实训教学大纲一、课程说明本课程的基本内容由《建筑电气控制技术》教学大纲说明。
课程描述：建筑电气控制技术是实践性很强的楼宇自动化专业的专业课程，学习理论是为了使用知识，实训是重要的教学活动。
通过建筑电气过程实训，使得学生理论和实践相互结合，拉近抽象的理论符号与真实元器件、真实的控制过程之间的距离，获得对物业管理中的常用建筑电气控制技术接近真实的感受。
本课程的实训主要包括常用低压电器的识别和检测；三相异步电动机的可逆运转控制及Ｙ-△减压起动控制，三相异步电动机的能耗制动及反接制动控制，编程器的使用与基本逻辑指令编程练习，可使用教学影片解析技术细节，教学时间列入实践教学之中。
知识目标：通过实训操作过程及对实训现象的观察分析，可以进一步加深所学的理论知识；熟悉建筑继电器接触器控制系统的接线，学会PLC的编程方法，熟悉其指令系统。
通过PLC实验，为学会设计简单的建筑（PLC）控制系统。
能力目标：能够通过阅读教材或资料,做好实训前的准备；能够借助教材或仪器说明书正确使用常用仪器；能够运用理论知识对实训现象进行初步的分析判断；能够正确纪录和处理实训数据、说明实训结果、撰写合格的实训报告；能够完成简单的具有设计性内容的实训。
能够熟练使用万用表等基本仪器对电气电路进行检测；建筑电气控制技术系统的调试、检验和故障排除。
熟练掌握基本的PLC控制系统的编程。
能够识读电气原理图，电气安装接线图。
素质目标：培养学生的科学素养；培养学生理论联系实际和实事求是的科学作风、严肃认真的工作态度、主动研究的探索精神；培养学生遵守纪律、团结协作和爱护公共财产的优良品德。
二、实训内容实训一常用低压电器的识别与检修（6学时）实训目的与要求：（1）根据原理能检测低压电器的好坏；（2）能维修低压电器；（3）能识别常用低压电器的电气符号和实物对照实训器材刀开关、组合开关、低压断路器、按钮、熔断器、交流接触器、电磁继电器、中间继电器、时间继电器等低压电器，每个学生万用表1块、兆欧表。
建筑电气教学大纲
建筑电气教学大纲建筑电气教学大纲建筑电气工程作为一门重要的学科，对于建筑行业的发展和建筑电气工程师的培养具有重要意义。
为了规范建筑电气教学内容和培养目标，制定一份全面、科学的建筑电气教学大纲是至关重要的。
本文将探讨建筑电气教学大纲的必要性、内容设置以及实施效果等方面的问题。
一、建筑电气教学大纲的必要性建筑电气工程作为一门复杂而庞大的学科，其内容涉及电力系统、照明设计、电气设备安装与调试等多个方面。
在实际工作中，建筑电气工程师需要具备扎实的理论知识和实践能力。
因此，制定一份科学合理的建筑电气教学大纲，有助于明确教学目标、规范教学内容、提高教学质量。
建筑电气教学大纲的制定还有助于培养学生的综合能力。
通过合理设置教学内容和培养目标，可以培养学生的分析、解决问题的能力，提高他们的创新意识和实践能力。
此外，建筑电气教学大纲还可以帮助学生建立正确的职业道德观念和工作态度，培养他们的团队合作能力和沟通能力，为他们未来的职业发展打下坚实的基础。
二、建筑电气教学大纲的内容设置建筑电气教学大纲的内容应该根据建筑电气工程的实际需求和教学目标来确定。
一般来说，建筑电气教学大纲应该包括以下几个方面的内容。
1. 基础理论知识：包括电力系统基础、电路分析、电气设备原理等方面的知识。
通过学习这些基础理论知识，学生可以建立起对建筑电气工程的整体认识，为后续的学习和实践打下基础。
2. 设计与规划：包括建筑电气系统设计、照明设计、弱电系统设计等方面的知识。
通过学习这些内容，学生可以了解建筑电气系统的设计原理和规范要求，培养他们的设计能力和创新意识。
3. 施工与调试：包括电气设备安装与调试、电气工程施工管理等方面的知识。
通过学习这些内容，学生可以了解电气设备的安装与调试流程，培养他们的实践操作能力和工程管理能力。
4. 安全与维护：包括电气安全知识、电气设备维护与保养等方面的知识。
通过学习这些内容，学生可以了解电气安全的重要性，培养他们的安全意识和维护能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑电气》教学大纲
课程编号：24112502－1
课程类别：专业基础课
适用专业：建筑工程技术（土木施工技术）、建筑经济管理
学时数：48学分数：3
执笔人：熊德敏
一、课程性质与地位
《建筑电气》是一门理论与实践密切结合的专业基础课，它有一定的实用性，同时又为其它专业课程做基础，是建筑工程技术（土木施工技术）、建筑经济管理专业的必修课，也可作为其它建筑类专业选修课，它是建筑类各专业工程技术应用型人才整体知识结构和能力结构的组成部分。
建筑电气主要有：交流电基本知识，强、弱电工程组成及工作状态，强、弱电工程施工图识读，施工、安装等规范，施工现场电气控制和现场供电，建筑电气安全施工要素。
二、课程教学目标
1、通过本课程的学习，学生应了解建筑电气系统组成，掌握交流电的基本知识，了解建筑电气工程内容。
2、通过本课程的学习，使学生熟悉施工现场和建筑供配电、动力控制、建筑电气照明、建筑弱电子系统。
3、通过本课程的学习，让学生掌握一般建筑电气施工图的识读方法，了解施工工艺、施工安装规范和验收规范。
4、掌握安全用电基本知识，熟悉一般触电故障处理。
三、教学内容、基本要求及学时安排
第一章建筑电气基本知识
了解交流电基本概念；了解正弦交流电的产生；熟悉交流电路组成元件及各元件性能；掌握电气图的表达形式、电气图的种类及用途。
主要内容：
1.1概述
1.2交流电基本概念
1.3交流电路负载及负载性能
1.4建筑电气工程图基本知识
重点：
1、交流电基本概念
2、建筑电气工程图基本知识
难点：
1、交流电路负载及负载性能
2、建筑电气工程图基本知识
第二章变配电工程
了解电力系统及电力负荷基本知识和基本要求；了解常用10KV变配电设备；了解主结线方
式及特点；熟悉变配电所的平、剖面图；熟悉变配电所工程图。
主要内容：
2.1变配电所工程概况
2.2结线方式及特点
2.3变配电所工程图
重点：
1、结线方式及特点
2、变配电所工程图
难点：
主结线方式及特点
第三章常用低压电器与基本控制电路
了解三相交流异步电动机基本结构和工作原理；熟悉三相交流异步电动机的名牌数据和施工
现场常用电动机型号；了解常用低压控制电器；能识读简单建筑机械控制电路。
主要内容：
3.1三相交流异步电动机基本结构和工作原理
3.2常用低压控制电器及基本控制电路
3.4简单建筑机械控制电路
重点：
常用低压控制电器及基本控制电路
难点：
三相交流异步电动机工作原理
第四章照明工程
了解照明工程中的电光源和照明器；熟悉照明配电系统的组成和配电线路的结线；通过照明工程实例分析，熟悉照明系统图和平面图的阅读方法。
主要内容：
4.1照明电光源
4.2照明器
4.3照明配电系统
4.4照明控制及保护设备
4.5照明工程图
4.6照明工程实例
重点：
1、照明配电系统
2、照明控制及保护设备
3、照明工程图
难点：
1、照明配电系统
2、照明工程图
第五章动力工程
了解动力工程的有关概念，熟悉动力用电设备、动力配电设备、动力配电线路在工程图中的表示方法。
熟悉分析某工厂机修车间的动力工程电气平面图方法，通过阅读动力工程图的内容，掌握动力工程电气平面图阅读的方法和技能。
主要内容：
5.1动力设备和动力配电线路
5.2动力平面图阅读
重点：
动力平面图阅读
难点：
动力平面图阅读
第六章施工现场供电
了解施工现场临时用电的基本知识，熟悉施工现场供配电的形式、配电线路的结构，了解电力供应以及有关施工现场临时用电的安全技术规范。
主要内容：
6.1施工现场供配电
6.2施工现场的电力供应
6.3第七章
重点：
施工现场供配电
难点：
施工现场供配电
第七章建筑防雷与安全用电
了解关雷电的基本概念；熟悉建筑物的防雷等级和建筑物易受雷击的部位；掌握建筑物防雷装置的组成和安装施工有关知识；掌握建筑物防雷接地工程图的阅读程序和阅读方法；掌握安全用电和救护基本知识。
主要内容：
7.1建筑物防雷
7.2建筑防雷接地工程图阅读
7.3安全用电基本知识
重点：
建筑防雷拉接地工程图阅读
难点：
建筑物防雷
第八章建筑弱电系统
了解建筑弱电系统基本概念，了解建筑弱电系统组成，了解火灾自动报警系统，熟悉火灾自动报警系统施工图，了解CA TV系统，了解CA TV施工图。
主要内容
8.1建筑弱电系统基本概念和基本组成
8.2火灾自动报警系统
8.3 CA TV系统
重点：
1、建筑弱电系统组成
2、火灾自动报警系统
难点：
1、建筑弱电系统组成
2、火灾自动报警系统
理论教学：
建筑电气基本知识
变配电工程
常用低压电器与基本控制电路（建工）
照明工程
动力工程
施工现场供电（建工）
建筑防雷与安全用电
建筑弱电系统（建经）
实践教学：
实验（建工）
实验一：三相交流异步电动机单方向旋转控制接线和操作运行
实验二：三相交流异步电动机双方向旋转控制接线和操作运行
实验三：三相交流异步电动机Ｙ－△降压起动控制接线和操作运行注：三个实验必须完成
课程设计（建经）
某综合楼电气施工图阅读
项目一：照明工程
项目二：动力工程
项目三：配电工程
项目四：防雷接地工程
项目五：火灾自动报警系统
学生分组选择两个项目。
课时安排如下：
四、大纲说明
课程所设置课时数超过本大纲的课时数±10%时，应重新调整或修订本大纲，其调整或修订的内容要符合本专业的培养目标及培养要求。
本大纲所列的每一个实验为学生的必做实验，以培养和提高学生的动手能力、实际解决问题的能力。
该课时分配为一典型方案，教学过程中，在保证达到教学要求的前提下，可对教学内容次序和课时分配作适当调整。
熊德敏编制
电气教研室讨论通过
二OO六年三月。
