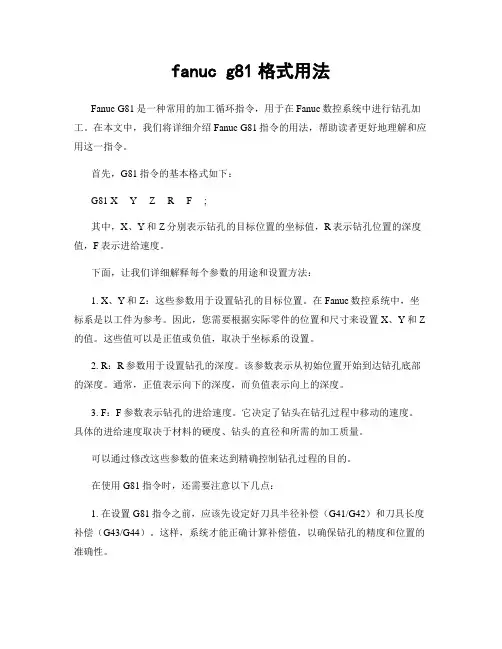

fanuc g81格式用法
fanuc g81格式用法Fanuc G81是一种常用的加工循环指令，用于在Fanuc数控系统中进行钻孔加工。
在本文中，我们将详细介绍Fanuc G81指令的用法，帮助读者更好地理解和应用这一指令。
首先，G81指令的基本格式如下：G81 X__ Y__ Z__ R__ F__ ;其中，X、Y和Z分别表示钻孔的目标位置的坐标值，R表示钻孔位置的深度值，F表示进给速度。
下面，让我们详细解释每个参数的用途和设置方法：1. X、Y和Z：这些参数用于设置钻孔的目标位置。
在Fanuc数控系统中，坐标系是以工件为参考。
因此，您需要根据实际零件的位置和尺寸来设置X、Y和Z 的值。
这些值可以是正值或负值，取决于坐标系的设置。
2. R：R参数用于设置钻孔的深度。
该参数表示从初始位置开始到达钻孔底部的深度。
通常，正值表示向下的深度，而负值表示向上的深度。
3. F：F参数表示钻孔的进给速度。
它决定了钻头在钻孔过程中移动的速度。
具体的进给速度取决于材料的硬度、钻头的直径和所需的加工质量。
可以通过修改这些参数的值来达到精确控制钻孔过程的目的。
在使用G81指令时，还需要注意以下几点：1. 在设置G81指令之前，应该先设定好刀具半径补偿（G41/G42）和刀具长度补偿（G43/G44）。
这样，系统才能正确计算补偿值，以确保钻孔的精度和位置的准确性。
2. 在使用G81指令之前，应先设置好钻头的设置偏移量。
这些偏移量包括钻孔线偏移、调整偏移等。
通过设置正确的偏移量，可以确保钻孔位置的准确性和一致性。
3. 当钻孔过程中需要改变进给速度时，可以使用F参数来调整。
钻孔速度的选择应根据具体材料和刀具要求来确定。
过高或过低的进给速度可能导致加工质量下降或刀具磨损加剧。
4. 在程序中使用G81指令时，需要在其前后加上其他必要的指令，如定位（G90）、进给（G01）等。
这样可以确保程序的正确执行和加工质量。
总结起来，Fanuc G81指令是一种在数控加工中常用的钻孔循环指令。
提高钻孔精度的小窍门
点 并 不 是 圆 的 中心 。在 实 践 中 。 工 操 作 通 常 使 用 的划 线 工 钳
校 内 实 训 基 地 不 仅 要 满 足 教 学 的需 要 ． 且 要 成 为 技 能 鉴 而 定、 就业 培训 的 多 功 能 基地 。 我 院 是 河 北 省 建 设 行 业 高 技 能 人 才培养培训基地 ， 已在 建 设 厅 指 导 下 开 展 施 工 员 、 料 员 、 算 资 预 员 等 行 业 资格 鉴 定 工 作 ． 因此 ． 们 力 争 将 建 筑 工 程 管 理 实 训 我
具 （ 针 、 规 、 度 游 标 卡 尺 等 ） 划 出 的 线 宽 至 少 是 Ｏ１ 划 划 高 所 ． ｍｍ 左右 。 以 ， 所 打样 冲 眼 时 应考 虑 这 一 客 观 因 素 。 确 的 样 冲 眼选 正 点 应 沿 着 划 线 基 准 方 向且 在 圆 的 两 条 中心 线 下 缘 相 交 处 ． 图 如
中 图分 类 号 ： １ Ｇ７ ２ 文 献 标识 码 ： Ａ 文 章 编 号 ： ６ ２ ５ ２ ２ １ ） ４ ０１ ７ ０ １ ７ — ７ ７（ ０ １ ０ — ３ — ２
俗 话 说 ： 车工 怕车 细 长 轴 ， “ 钳工 怕 钻 孔 。 ” 句 话 说 明在 孑 这 Ｌ 的加 工 方 面保 证 精 度 是 一 件 不 容 易 的 事 。在 孔 的 加 工 过程 中最 容易 造 成 精 度 误 差 的 因素 通 常有 孔 中 心 偏 移 、 的 轴 线 不 垂 直 孔 于工 件 基 准 面 和钻 出孔 的孔 径 有 误 差 孔 中心 的 偏 移 通 常是 因 为孔 的 中 ｔ位 置 不 正 确 引起 的 ： 的轴 线 不 垂 直 基 准 面 通 常 是 ， ｋ 孔 在 装 夹 工 件 时 被 加 工 表 面 与 钻 床 主轴 轴 线 不 垂 直 造 成 的 ： 径 孔 的误 差 则 多 数 是 由麻 花 钻 刃 磨 不 好 、 削 刃 长 度 不 等 和 角 度 偏 切 差 引 起 的 。如 何 找 正 孔 的 中心 位 置 ？如 何保 证工 件 被 加 工 表 面
朝天门大桥钻孔精度控制
线 型是 否达 到设 计要 求 。采取 如下 控制 措施 ：
１ ）以后 孔 法 工 艺 为 主 ， 孔 法 为 辅 的 制 孔 工 先
艺 ， 免 焊接 变形 的影 响 ， 避 提高 制孔 精度 。
作 者 ： 淑艳 史 女 １７ ９ ８年 ７月 出生 工 程 师
Ｅｍａｌ ｈ ｎｇｅ７ ２ ２ ＠ １ ６ ｃ ｒ ｉ：ｃ ｅ Ｉｉ８ ７ ８ ２ ．ｏ ｎ
ａ ．整体 精 密划线 平 台 使 用 长期 自然 时 效 后 的铸 铁 平 台 ， 组 织 结构 其
４ 精 密制 孔工 艺及 过 程精度 控 制
制 孔工 艺直 接决 定 了连 接孔 群 的制孔 精度 。本 着 保证产 品质量 ， 分利 用现 有设 备 ， 充 降低 制造 成本 的原则 ， 全 桥 的基 本 构 造 进 行 了 详 细 地 分 析 、 对 研 究； 根据 设计 特点 及桥 位 安装 要求 ， 全桥 钢结 构划 将 分 为主桁 和联结 系 两 大 部分 确 定 钻 孔 工 艺 ， 据 制 根 孔工 艺 ， 有针 对性 地进 行精 度控 制 。
４ １ 主 桁 部 分 ．
稳定 ， 利 于保 持 平 面 的 精度 。每 个 平 台组 装前 上 有
表 面进行 刨 削加 工 ， 使其 平 面度 控 制 在 ０ ３ｍｍ、 ． 表 面 粗糙 度 Ｒ ６ ３ 平 台底 梁安 装 时 ， 须 与基 础 地 面 ａ． ； 必
主桁 以拼装 式节 点 为 主 ， 中间 支 承节 点 Ｅ ５采 ｌ 用 整体 节点 。本 工程 具有 工程 量 大 、 件种 类 多 ， 构 结 构 复杂 ， 孔群 数 量 大 ， 何 精 度要 求 高 等 工 程 特 点 。 几 钻孔 精度 验 收标 准见 表 １ 螺 栓孔 允许 偏 差见 表 ２ ， 。
模具钻孔常见问题与解决方法
模具钻孔常见问题与解决方法模具是生产各类产品的基础装备，通常完成一套模具的加工需要很多步骤，钻孔是模具钳工操作中一项基本操作技能，但是要提高钻削精度有一定难度。
本人结合多年钳工操作教学经验，探讨了一些钻孔加工中常见的问题与解决方法。
标签：模具钻孔钳工钻孔精度一、钻孔过程中打滑现象1.打滑现象的危害。
在生产实践中，操作普通钻床的都遇到过这样的情况，在合金工具钢（或者其他高硬度材料）上打孔时，钻床的夹持部分与麻花钻间常出现打滑现象。
出现这样的打滑现象，首先会是钻孔工作无法进行下去，必须停机重新夹紧钻头，降低了工作效率。
其次发生打滑现象之后，钻头尾部的标记有可能会被钻夹磨掉，甚至出现拉伤拉毛痕迹。
这样可能使我们无法识别钻头尾部标注的直径尺寸，必须使用卡尺进行测量，减低了工作效率。
2 .防止麻花钻打滑措施。
根据实际中遇到的这种情况，我经过思考，因为麻花钻尾部是圆柱形，摩擦力比较小，当钻孔遇到切削力比较大的情况时，容易造成钻床夹持部分夹不住的现象，如果把钻头尾部也加工成正六棱柱的形状，可以大大提高抓握力，就能避免打滑的现象。
麻花钻的改造方法比较简单，使用专用夹具在磨床上加工即可。
二、钻孔时控制孔的精度众所周知孔加工精度包括孔的尺寸精度、位置精度和表面粗糙度。
在笔者所接触过的普通模具加工中，多数孔对于表面粗糙及尺寸精度来说没有太高的要求，一般钻、扩、铰加工之后即可满足精度要求，所以这里我们着重讨论如何保证孔的位置精度。
1.控制底孔的精度。
要保证孔的位置精度，在加工底孔时必须做到“ 三个精确”：画线精确、冲眼精确、起钻精确。
第一步：画线精度对于孔位精度有着至关重要的作用。
要检查高度尺的划针脚是否锋利，画线的要求要细而深，最好一气呵成避免重复划线，这对提高样冲眼的位置精度是很有帮助的。
第二步：当孔位十字线划出之后，为了方便钻孔起定心，需要用样冲冲眼。
打样冲眼时，可将样冲沿着一个方向的画线凹槽向十字中心移动，当感觉样冲尖顶有掉在坑里的感觉时，说明样冲已在十字中心了，此时样冲一定要垂直，轻轻敲击样冲，打上冲眼，然后观察冲眼位置是否准确，如果不准确需要及时纠正再用锥度大一些的样冲把样冲眼扩大，然后根据所钻孔用划规划出几个大小不等的同心“检查圆”或“检查方”。
钻孔基本方法
钻孔基本方法1、准确划线。
钻孔前，首先应熟悉图样要求，加工好工件的基准；一般基准的平面度≤0.04mm，相邻基准的垂直度≤0.04mm。
按钻孔的位置尺寸要求，使用高度尺划出孔位置的十字中心线，要求线条清晰准确；线条越细，精度越高。
2、划检验方格或检验圆。
划完线并检验合格后，还应划出以孔中心线为对称中心的检验方格或检验圆，作为试钻孔时的检查线，以便钻孔时检查和借正钻孔位置，一般可以划出几个大小不一的检验方格或检验圆，小检验方格或检验圆略大于钻头横刃，大的检验方格或检验圆略大于钻头直径。
3、打样冲眼。
划出相应的检验方格或检验圆后应认真打样冲眼。
先打一小点，在十字中心线的不同方向仔细观察，样冲眼是否打在十字中心线的交叉点上，最后把样冲眼用力打正打圆打大，以便准确落钻定心。
4、装夹。
擦拭干净机床台面、夹具表表面、工件基准面，将工件夹紧，要求装夹平整、牢靠，便于观察和测量。
应注意工件的装夹方式，以防工件因装夹而变形。
5、试钻。
钻孔前必须先试钻：使钻头横刃对准孔中心样冲眼钻出一浅坑，然后目测该浅坑位置是否正确，并要不断纠偏，使浅坑与检验圆同轴。
如果偏离较小，可在起钻的同时用力将工件向偏离的反方向推移，达到逐步校正。
注意：无论采用什么方法修正偏离，都必须在锥坑外圆小于钻头直径之前完成。
如果不能完成，在条件允许的情况下，还可以在背面重新划线重复上述操作。
6、钻孔。
钳工钻孔一般以手动进给操作为主，当试钻达到钻孔位置精度要求后，即可进行钻孔。
手动进给时，进给力量不应使钻头产生弯曲现象，以免孔轴线歪斜。
钻孔将钻透时，手动进给用力必须减小，以防进给量突然过大、增大切削抗力，造成钻头折断、或使工件随着钻头转动造成事故。
定向钻进原理与应用
深度和直径。
技术挑战与解决方案
加强钻屑处理和环保措施
采用环保型的钻屑处理技术，减少对环境的污染，同时加强施工现场的环保措 施。
合理选用和维护设备
根据实际需求选用合适的定向钻进设备，并定期进行维护和保养，确保设备的 正常运行和使用寿命。
06
定向钻进未来发展趋势
技术创新与进步
钻进工艺优化
通过改进钻头设计、优化钻进参数等手段，提高钻进效率，降低 成本。
地下管线施工
地下管线施工
定向钻进技术适用于地下管线施 工，如电力、通讯、燃气等管道
的铺设和维修。
非开挖施工
定向钻进技术可以实现非开挖施工， 避免对地面和建筑物的影响，降低 施工成本和风险。
管道修复
定向钻进技术可以对旧管道进行修 复和更换，提高管道的耐久性和安 全性。
城市非开挖施工
城市非开挖施工
定向钻进技术适用于城市非开挖施工，如地铁、 隧道、桥梁等工程的施工和维护。
定向钻进钻具是用于控制钻孔方向的工具，包括弯接头、无 磁钻杆、减震器等。
弯接头可以根据需要选择不同的弯曲角度，以控制钻孔的方 向。无磁钻杆则可以在磁场干扰较大的区域使用，避免磁力 干扰对定向精度的影响。减震器则可以减小钻孔过程中的震 动，提高钻孔精度。
定向钻进测量仪器
定向钻进测量仪器是用于监测和测量钻孔位置、方向和深度的设备，包括测斜仪、陀螺仪、 GPS定位系统等。
泥浆性能的稳定。
测量与纠偏
测量定位
纠偏措施
使用测量设备对钻孔的位置和角度进 行实时监测，确保钻孔的准确性。
在钻进过程中，如发现钻孔偏离预定 轨迹，采取相应措施进行纠偏，以确 保钻孔质量。
数据记录
记录钻孔的各项参数，如钻进深度、 角度、方位等，为后续分析提供数据 支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制钻孔位置精度的方法
在钳工操作考核中钻孔是一项必考内
容，分数占整个考核的1/5～1/4，其中对钻孔的位置精度的要求又占这一部分的3/5以上。
所以控制好钻孔位置精度是钳工必须掌握的基本技能。
孔的位置精度的控制，实质上是钻削过程中钻头与工件的相互正确位置控制过程。
为了考核操作者的操作技能，要求钻孔时孔的位置调整只能是手工、动态控制过程，不允许使用钻模以及其他夹具，因此孔的位置精度受到划线、机床精度、工件和钻头的装夹、钻头刃磨质量、工件位置及机床切削用量的调整等一些不确定因素的影响，再加上要有一定的加工技巧和必要的保证措施，所以，当孔的位置精度要求较高时，就会导致出现严重超差现象。
如何有效地避免和消除孔的位置超差现象，是控制钻孔时孔的质量关键。
在钻孔操作时，除了划线正确之外，钻正底孔、及时准确纠偏、修锉底孔的位置，是保证孔的位置精度的基础。
划线
由于开始钻孔时的位置精度基本上取决于样冲眼的位置，这样就把动态控制孔的位置精度在一定程度上转化为样冲眼位置的冲制精度上来。
考虑到打样冲眼在控制孔的位置精度时所起的重要的作用，所以，在具体操作时应注意：①选取刀头锋利的高度尺，以便在加工表面上划出孔中心线的沟痕较深，利用样冲移动时孔中心线沟痕对它的阻力作用，来确定样冲眼打制的正确位置。
②为了减少目测孔中心与理想位置的尺寸偏差，应划出各尺寸孔的控制圆或控制方框（由于划线精度的原因，建议采用划控制方框的方法），并在钻削过程中目测的同时，利用卡尺测量的方法，保证其位置精度。
③由于把修锉、钻扩底孔进行纠偏方式转移到样冲眼位置偏差的纠正上来，可更有效地减少扩孔纠偏底孔的位置的次数，缩短操作加工时间，所以，打完样冲眼后要仔细检查其位置精度并作必要的纠偏。
工件及钻头的装夹
由于在钻孔过程中，如只采用目测的方法很难保证其位置精度，必须采用游标卡尺等量具进行测量，为了方便测量，在工件安装时要使工件高出机用虎钳钳口一定尺寸。
钻头的装夹要尽可能短，以提高其刚性和强度，从而更有利于其位置精度的保证。
钻底孔
底孔的位置正确或者超差较小，可有效地减少扩孔纠偏底孔的位置的次数，缩短操作加工时间，对提高加工精度及加工效率具有特别重要的作用。
第一步：钻头直径的选择，钻头直径太小，强度弱，加工过程中易折断；钻扩纠偏时，钻头弯曲、偏斜，导致向欲纠偏的相反方向加工，加大了原有的孔的位置误差。
钻头直径太大，横刃长，定心性能差，修锉、钻扩纠偏孔的位置的次数相对减少。
如果底孔孔径相对图纸规定的孔径较大，有可能对超差的底孔不能消除。
故应根据实际情况选择合适的钻头，因为中心钻既能很好定位又能保证足够的刚度和强度，所以在钻底孔时选用中心钻为宜。
第二步：对正样冲眼，中心钻与样冲眼的对正有两种方法，一是用手转动钻夹头，并移动平口钳或转动台钻的工作台，使中心钻与样冲眼对正。
二是比较规整的工件尽可能处于浮动状态，依靠钻削力的拉动使工件位置产生微量的移动，让钻头与样冲眼自动对中。
第三步：检测，为了提高孔的位置的检测精度，应对检测结果进行必要的修正：一是测量两孔壁的最近点和最远点，取平均值。
二是采取钻孔后插入相应的量棒再进行测量，以减小游标卡尺测量爪非线型因素对测量结果的影响。
扩孔的位置控制
底孔的位置经检测确定位置正确，应采取有效措施，防止在扩孔过程中孔的位置产生新的位置偏差。
首先扩孔所用的钻头顶角要小，以减小钻削时的径向偏心力及振动，增大自动定心的作用和效果。
然后用手转动钻夹头，并移动平口钳或转动台钻的工作台，使钻头的两主切削刃同时与原底孔的钻头进入端端口孔壁接触后，再开动钻床进行钻孔，这样操作基本上能保证原底孔的位置不变。
扩孔纠偏
对于孔的位置超差在０.20mm以内的底孔，可采取向纠偏方向推动工件，逐步加大钻头直
径进行扩孔方式加以解决。
（注意：为了削弱钻头自动定心作用，应适当加大钻头顶角角度）
修锉纠偏
对于孔的位置超差大于０.20mm的底孔，若仍然采取上述方法，势必会增加扩孔的次数和不同规格尺寸的钻头占有量，延长纠偏的时间。
可采取圆锉修锉技术去除多余的偏移余量后，再配以钻扩方式加以解决。
第一步：相关测量计算，先测量出底孔的尺寸误差、形位误差，如超差，相对理想位置，通过计算分析出孔的位置误差值。
然后，确定修锉底孔的方向（修锉底孔的方向，为实际孔的位置中心到理想位置中心的连线方向）和修锉孔的形状（修锉孔的形状应接近椭圆状，椭圆的几何中心与理想位置中心重合，椭圆的短轴为原底孔直径，消除孔的位置误差的最小底孔直径，即为椭圆的长轴）。
第二步：选择锉刀和修锉方法，所选的修锉圆锉直径略小于原底孔直径。
直径过大或等于底孔直径，圆锉插不进底孔内或修锉时锉削困难。
过小易修锉成梨状，使钻头不对称受力，钻孔时产生新的孔的位置偏移误差。
修锉时可在台虎钳上用手工修锉，也可借助于钻床主轴的旋转运动，把圆锉夹于钻夹头内，上下移动，推动工件进行加工。
薄板件从底孔一端修锉即可；当工件较厚时，对于通孔来讲，应从底孔两端进行修锉，以减少锉内圆弧面与孔口端面的不垂直误差。
第三步：扩孔，所选扩孔钻头的直径应大于工件厚度中间平面的椭圆长轴的尺寸。
扩孔应尽量选用短钻头，小的顶角、后角，低速切削。
第四步：检测，检测孔的尺寸精度、形位精度是否合格。
如不合格，则重复上述过程，直至符合图纸规定的技术要求为止。
在钻孔过程中要按照先基准后一般、先高精度后一般的原则，即优先加工或保证基准位置上的孔，或尺寸精度、形位精度要求相对较高的孔。
如何有效地避免和消除孔的位置超差现象，是控制钻孔时孔的质量关键，但是由于影响因素较多，所以需要反复的强化训练，以达到完全控制孔的位置精度的目的。
这是一个循序渐进、精度逐步提高的漫长的过程。
