更换转向横拉杆及其球头
电动转向-机械转向器带横拉杆总成工具扭力扳手组件拆卸注意!在
电动转向-机械转向器带横拉杆总成工具：扭力扳手组件拆卸注意!在开始下面的拆卸程序之前，必须关闭点火开关，使转向盘锁住。
警告!参见“警告和注意事项”中的“有关断开蓄电池的警告”。
1.断开蓄电池负极电缆，参见【蓄电池】。
2.拆卸电动助力转向管柱总成万向节螺栓，参见【电动助力转向管柱带中间轴总成】。
3.举升车辆，参见【车辆举升和支撑位置】。
4.拆卸车轮，参见【车轮总成】。
5.拆卸转向横拉杆和球头固定螺母，参见【机械转向器横拉杆外球头】。
6.拆卸副车架总成，参见【前副车架】。
7.拆卸平衡杆连杆4颗固定螺栓并取下平衡杆连杆总成。
8.拆卸电动助力转向器隔热板3颗固定螺栓并取下转向器隔热板。
9.拆卸机械转向器带横拉杆总成4颗固定螺栓。
10.取下机械转向器带横拉杆总成。
安装1.安装机械转向器带横拉杆总成并紧固4颗固定螺栓。
力矩：90N.m(公制)66.4lb-ft(英制)2.安装电动助力转向器隔热板并紧固3颗固定螺栓。
力矩：9N.m(公制) 6.6lb-ft(英制)3.安装平衡杆连杆并紧固4颗固定螺栓。
力矩：23N.m(公制)17.0lb-ft(英制)4.安装前副车架。
5.安装动力转向器带横拉杆总成。
6.安装车轮。
7.降下车辆。
8.安装转向管柱总成万向节螺栓。
9.连接蓄电池负极电缆。
机械转向器防尘套拆卸1.拆卸车轮，参见【车轮总成】。
2.拆卸转向器横拉杆，参见【机械转向器横拉杆外球头】。
3.拆卸横拉杆调整螺母。
4.拆卸机械转向器防尘套外固定卡箍5.拆卸机械转向器防尘套内固定卡箍。
6.取下机械转向器防尘套。
安装1.安装机械转向器防尘套和机械转向器防尘套内固定卡箍。
2.安装机械转向器防尘套外固定卡箍。
3.安装横拉杆调整螺母。
4.安装动力转向器带横拉杆总成和球头。
5.调整前轮前束。
6.紧固转向横拉杆和球头调整螺母。
力矩：78N.m(公制)57.5lb-ft(英制)机械转向器横拉杆外球头拆卸1.拆卸轮胎，参见车轮总成。
汽车构造与拆装习题库(含答案)
汽车构造与拆装习题库（含答案）一、单选题（共60题，每题1分，共60分）1、电子控制燃油喷射（AFE）型发动机火花塞电极间隙应为OA、0.1-0.2mmB、03-0.4mmC N0.5-0.6mmD>0.7-0.8mm正确答案：D2、对于五档变速器而言，传动比最大的前进档是（）A、二档B、四档C、一档D、五档正确答案：C3、直列四缸四冲程发动机的做功间隔角为。
A、90°B、180°C、60°D、120°正确答案：B4、汽车每行驶（）KM左右机油能全部通过细滤器一次。
A、IOOKMB、500KMC、50KMD、300KM正确答案：C5、下列零部件中起到发动机骨架作用的是。
A、气缸盖B、气缸体C、曲轴D、油底壳正确答案：B6、在V型8缸全支撑曲轴发动机中，曲拐数为A、5B、3C、4D、8正确答案：C7、当离合器处于完全结合状态时，变速器的第一轴（）A、不转动B、与发动机曲轴转速不相同C、与发动机曲轴转速相同D、转动正确答案：C8、（）主要用于汽车在良好路面上轻载或空载运行，以提高汽车的燃料经济性。
A、前进档B、倒档轴C、超速挡D、减速挡正确答案：C9、采用移动齿轮或接合套换挡时，待齿合一对齿轮圆周速度必须（）。
A、都可以B、相等C、不确定D、不等正确答案：B10、一般规定，转向轮处于直线行驶位置，转向盘向左、向右的自由行程不超过（）A、20B、15C、30D、25正确答案：B11、活塞环分为气环和油环，其中油环的主要作用是A、散热与布油B、密封与刮油C、刮油与布油D、密封与散热正确答案：C12、活塞与气缸壁之间的润滑方式是OA、脂润滑B、压力润滑C、飞溅润滑D、压力润滑和飞溅润滑同时进行正确答案：C13、点火线圈上附加电阻的作用是（）A、减小初级电流Bs增大初级电流C、C、稳定初级电流D、D使初级电流达到最大值正确答案：C14、点火过早会使（）。
A、点火高压低B、发动机过热C、怠速不稳D、断电器触点烧毁正确答案：C15、下列不属于离合器片损伤的形式是（）A、表面摩擦光滑Bs磨损过薄C、表面烧蚀D、翘曲变形正确答案：A16、变速器挂倒档时，输出轴（）A、不转动B、与发动机曲轴旋转方向相同C、转动D、与发动机曲轴旋转方向相反正确答案：D17、关于发动机对外输出的动力传递路线，以下表述正确的是：（）。
工费标准
修理配件
更换配 件 3000 3500 250 2000 100 200 500 185 300 100 150 100 140 250 250 115 240 140 150 500 750 50 150 300 50 500 1500 100 50 100 200
机修部分
工时费用（元） 修理 更换 配件 配件 机修部分 更换转向柱上部 250 高速转向机、定位 300 更换转向机、四轮定位 600 拆装转向机护套 75 拆装转向横拉杆、四轮定位 375 拆装横拉杆球头、四轮定位 375 更换两横拉杆球头、定位 425 拆装转向机减震器 115 拆装助力转向软管、排气 115 拆装转向储液罐、排气 115 更换转向助力泵、排气 225 更换后减震器 50 拆装两后减震器 100 拆装单个车轮 5 前后轮胎调位 60 平衡单个车轮（含拆装） 15 两前轮平衡（含拆装） 30 四轮动平衡 60 更换单个车轮总成（含平衡） 15 更换两轮总成（含平衡） 30 更换两个轮胎外胎（含平衡） 40 更换单个外胎（含平衡） 20 四轮定位（不含调整） 200 四轮定位（含调整） 300 修理行驶右跑偏 0 检查刹车高低压 75 更换前轮转速传感器 40 更换后轮转速传感器 40 更换制动液压高度传感器 30 更换液压单元（含排气） 50 更换ABS和EDS控制单元 100
工时费用（元） 机修部分 大修发动机（4缸含拆装） 大修发动机（6缸含拆装） 更换发动机机爪 更换曲轴 更换发动机皮带 更换发动机油底（4缸） 拆装自动变速箱 更换发动机皮带及涨紧轮 更换副车架（前桥） 更换下控制臂 更换左半轴内球笼 拆装稳定杆连接件 更换左侧前减震器 更换两前减震器 拆装后桥总成 更换左侧后减震器 拆装两后减震器 修理前座椅 更换前座椅框架 更换气缸盖（4缸） 更换气缸盖（6缸） 拆装机油冷却器 更换发动机小油底壳（6缸） 更换发动机大油底壳 更换硅油风扇偶合器 拆装手动变速箱 自动变速箱大修（含拆装） 更换自动变速箱油及变滤 更换散热器 更换油箱 清洗节气门及进气道6缸
奥迪-44-1-1奥迪A6L车转向横拉杆球头早期磨损松旷
底盘
4.4－1-1
故障现象： 奥迪 A6L 车转向横拉杆球头早期磨损、松旷
产生的原因： 由于球头密封护套不密封或损坏，易进入尘埃及异物，从而 导致铝球头的磨损。
售后服务处理办法： • 更换范围：PVS1 和 PVS2 的奥迪 A6L 车。 • 更换方法： 拆卸 a) 拆下车轮。 b) 松开并拆下位置-1-处 的螺栓。拧紧力矩：7Nm c) 松开位置-5-处的六角螺 母，拆下位置-2-处的螺栓。 更新所有自锁螺母 拧紧力矩：50Nm 注意：不要试图用凿子或类似的工具将车 轮轴承壳里的槽沟强行打开。 d) 拉下转向横拉杆球头，从车轮轴承壳体孔内取出。 e) 松开位置-3-上的锁紧六角螺母，拧下转向横拉杆球头。 位置-4-的六角平头螺母可以用来调整转向横拉杆。 拧紧力矩：40Nm
-35’± 25’ 30’ +10’± 2’ +10’± 5’ +7’± 2’ +7’± 7’ -1°30′ ± 30′
后桥
恶劣路面底盘(1BB)
外倾角 两侧最大允许偏差 总前束
-1°30′ ± 20′ 30’ +14’+15’/-+0’
在前进方向上与纵向中心铅垂面的最 ± 15’ 大允许偏差
2001.03.28 一汽－大众销售服务部奥迪售后服务科技术支持组
c) 对车辆进行一次全面的四轮定位，要使用被认可的四轮定
位
装置，奥迪 A6L 车的底盘为 1BB。
注意：所有调整必须根据前束恒定值和标准值进行。
参数表：
前桥
恶劣路面底盘(1BB)
外倾角 两侧最大允许偏差 每个车轮前束(整车质量状态调整值) 每个车轮前束(整车质量状态检测值) 每个车轮前束恒定值(调整值) 每个车轮前束恒定值(检测值) 车轮转动 20° 时前束偏差值
底盘教学大纲
《汽车底盘构造与维修》教学大纲适用专业：新能源汽车检测工程师学时：143课时制（修）订时间：2023年3月一、课程定位课程性质：汽车底盘构造与维修是现代汽车技术专业的主干专业课主要任务：讲授现代汽车底盘的构造和工作原理，底盘的维护与修理；常见故障诊断与排除等知识。
使学生系统掌握汽车底盘各总成的功用、结构和基本工作原理，初步具有汽车底盘拆装、故障诊断与排除、零件损耗分析与检验分类、合理维护与修理的基本能技；培养学生分析问题的能力以及从事汽车运用与维修岗位的职业能力，增强适应职业变化的能力和创新能力。
二、教学目标本课程的教学目标是：全面讲授汽车底盘构造与维修的内容，培养学生的创新精神、实践技能和创业能力，同时注重培养学生的认真负责的工作态度和一丝不苟的工作作风。
1、基本知识教学目标（1）掌握汽车底盘各总成、主要零部件的作用、分类、结构和工作原理。
（2）掌握汽车底盘技术状况和故障的诊断与检修，能准确分析故障的原因。
2、能力目标（1）掌握汽车底盘各零部件常用的检修方法。
（2）掌握汽车底盘各系统的故障诊断与排除方法。
3、素质目标运用本课程知识和技术资料，并利用专业设备对汽车进行故障诊断与检测。
三、教学内容与学时分配第一部分基础底盘第一章汽车传动系的概述一．教学要求：1、熟悉汽车底盘的组成构造2、掌握汽车底盘的布置形式二、难点和重点：传动系的功能及布置形式三、学时分配：本章共需要学习 5 课时，其中理论课为 3 课时，实训课为 2课时。
第二章离合器一．教学要求：1、熟悉离合器的作用、结构组成2、掌握离合器的更换流程3、掌握操纵机构的检查与调整方法4、掌握液压式操纵机构的更换流程5、熟悉液压油的更换周期6、熟悉常见故障7、掌握故障分析流程二、难点和重点：1、会熟练更换离合器三件套2、能对离合器的主要零件进行检修3、熟练调整离合器4、会分析离合器的一般故障原因并排除故障三、学时分配：本章共需要学习 17 课时，其中理论课为 7课时，实验课为 10 课时。

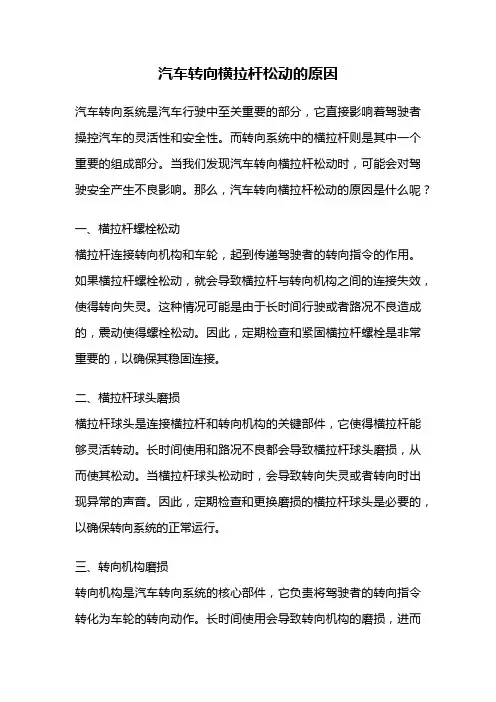

汽车转向横拉杆松动的原因
汽车转向横拉杆松动的原因汽车转向系统是汽车行驶中至关重要的部分，它直接影响着驾驶者操控汽车的灵活性和安全性。
而转向系统中的横拉杆则是其中一个重要的组成部分。
当我们发现汽车转向横拉杆松动时，可能会对驾驶安全产生不良影响。
那么，汽车转向横拉杆松动的原因是什么呢？一、横拉杆螺栓松动横拉杆连接转向机构和车轮，起到传递驾驶者的转向指令的作用。
如果横拉杆螺栓松动，就会导致横拉杆与转向机构之间的连接失效，使得转向失灵。
这种情况可能是由于长时间行驶或者路况不良造成的，震动使得螺栓松动。
因此，定期检查和紧固横拉杆螺栓是非常重要的，以确保其稳固连接。
二、横拉杆球头磨损横拉杆球头是连接横拉杆和转向机构的关键部件，它使得横拉杆能够灵活转动。
长时间使用和路况不良都会导致横拉杆球头磨损，从而使其松动。
当横拉杆球头松动时，会导致转向失灵或者转向时出现异常的声音。
因此，定期检查和更换磨损的横拉杆球头是必要的，以确保转向系统的正常运行。
三、转向机构磨损转向机构是汽车转向系统的核心部件，它负责将驾驶者的转向指令转化为车轮的转向动作。
长时间使用会导致转向机构的磨损，进而导致横拉杆松动。
如果转向机构磨损严重，可能会导致转向失灵，严重威胁驾驶安全。
因此，定期检查和保养转向机构是非常重要的，以确保其正常运行并避免横拉杆松动的发生。
四、横拉杆连接头损坏横拉杆连接头是连接横拉杆和车轮的部件，它承受着转向力的传递。
如果横拉杆连接头损坏，就会导致横拉杆松动。
这种情况可能是由于长时间使用或者路况不良造成的。
定期检查和更换磨损的横拉杆连接头是必要的，以确保连接的稳固性。
五、轮胎异动轮胎是汽车行驶的关键部件，它直接影响着汽车的操控性和稳定性。
如果轮胎出现异动，如打滑、漂移等现象，就会导致横拉杆松动。
这种情况可能是由于路面湿滑、胎压不足等原因引起的。
因此，定期检查和保养轮胎是非常重要的，以确保其正常使用。
汽车转向横拉杆松动可能是由横拉杆螺栓松动、横拉杆球头磨损、转向机构磨损、横拉杆连接头损坏以及轮胎异动等原因引起的。
比亚迪F3R动力转向器带横拉杆总成拆装维修更换指导
产 品 型 号 内 容 共9页▽维修作业指导书 动力转向器带横拉杆总成F3R 第1页拆装维修更换指导序号 维 修 操 作 步 骤 技 术 要 求 注 意 事 项（或图片）1 动力转向器带横拉杆总成1.1 动力转向器带横拉杆总成（如右图）。
2 外球节总成拆卸用开口扳手松外球节总成的锁紧螺母，开口扳手规2.1格（S=21，S=13）工具 规 格 专用设备 规格 编制/日期 校核/日期 批准/日期 备注 常用工具产品型号 内 容共9页 ▽维修作业指导书动力转向器带横拉杆总成F3R第5页拆装维修更换指导序号维 修 操 作 步 骤技 术 要 求注 意 事 项（或图片）5 安装内球节总成5.1.3 螺纹锁固胶（回天2421)对于原来转向器是装齿条锁片的结构，维修时可以按照下述方法装配。
5.25.2.1将齿条锁片卡到齿条的锁片槽内，然后将拉杆内球节旋到齿条内。
5.2.2 用扭力扳手拧紧拉杆内球节。
标准紧固力矩：80±10 N.m5.2.3用翻铆钳:T09-A010QF-12 将锁片的外圆卡紧到拉杆内球节的扁方上。
工 具规 格专 用 设 备规 格编 制/日 期 校 核/日 期 批 准/日 期 备 注常用工具产品型号 内 容 共9页 ▽维修作业指导书动力转向器带横拉杆总F3R第6页成拆装维修更换指导序号维 修 操 作 步 骤技 术 要 求注 意 事 项（或图片）5 安装内球节总成6 齿条防护罩装配6.1在齿条防护罩的唇部涂敷润滑脂后，装入转向器分总成壳体的护罩槽中。
6.2将新的卡箍和单耳无级卡箍装入齿条防护罩两端槽中。
单耳无级卡箍为一次性使用，安装齿条防尘罩时必须更换新的单耳无级卡箍。
6.3 用花腮钳和胡桃钳将卡箍和单耳无级卡箍夹紧。
工 具规 格专 用 设 备规 格编 制/日 期 校 核/日 期 批 准/日 期 备 注常用工具工 具规 格专 用 设 备规 格编 制/日 期 校 核/日 期 批 准/日 期 备 注常用工具产品型号 内 容 共9页▽维修作业指导书动力转向器带横拉杆总F3R 第7页成拆装维修更换指导序号维 修 操 作 步 骤技 术 要 求注 意 事 项（或图片）7 外球节总成装配7.1先装入拉杆锁紧螺母，之后将外球节总成拧入到内球节中。
转向横拉杆异响故障案例
转向横拉杆异响故障案例
转向横拉杆异响的故障案例通常涉及车辆的悬挂系统。
以下是一个可能的案例：
一辆奥迪A6在事故中受损，左前部、左前悬挂和左前轮受到损伤。
在更换了变形的悬挂件后，维修单位发现方向机有异响。
经过检测，发现以下问题：
1. 左前上摆臂前、左前上摆臂后、左下控制臂、左前转向节已更换。
2. 转向横拉杆球头老化。
转向横拉杆球头老化会造成车子在转动方向盘的时候有旷量，进而出现转向异响的情况。
解决方案：更换转向横拉杆球头。
质保期内4S店免费更换。
如果脱保，4S 店的更换费用在元左右，维修店的更换费用在元左右。
需要注意的是，转向横拉杆异响可能还有其他原因，如下支臂变形或胶套老化、转向管柱故障等。
如有更多问题，建议咨询专业维修人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、事前准备
二、拆卸前左右车轮；1.将转向盘调整到中间位置2.用扭力扳手、十七套头、接杆按照对角
多遍的要求旋松四条车轮固定螺栓；3.操纵举升机将车辆举升至适当位置；4.使用车轮扳手旋出四条车轮固定螺栓5.取下螺栓，取下车轮放置到车轮支架上.6.按照相同要求拆卸另一侧车轮；
三、拆卸转向横拉杆球头；1.使用工具拧松转向横拉杆球头固定螺母，旋下螺母2.将专用工
具固定在球头销和转向节臂上 3.使用十九至二十一号梅花扳手旋入专用工具丝杆压出球头，取下拆卸工具
四、拆卸转向横拉杆支架：1.操纵举升机将车辆举升至适当位置并可靠锁止 2.使用扭力扳
手、十七套头、接杆旋松转向横拉杆支架两条固定螺母，旋下螺母3.使用游标卡尺测量横拉杆外球头外露长度，并记录测量数值做为安装连接杆位置依据4.将转向横拉杆外球头球头销插入转向节臂的成孔中5.使用13-14mm开口扳手固定连接杆使用22-24mm拧松连接杆锁紧螺母 6.脱出转向球头销7.操纵举升机将车辆降至轮胎最低点距离地面适当高度后并可靠锁止8.使用扭力扳手、十七套头、接杆拧松转向横拉杆两条固定螺栓并旋出，取出固定螺栓脱出转向横拉杆支架9.取出转向横拉杆及其支架并摆放在操作台上
五、拆卸转向器防尘罩;1.使用鲤鱼钳松开转向器防尘罩压紧夹箍2.取下固定环及防尘罩
六、拆卸转向横拉杆及其球头：1.使用铁锤震松连接杆两端的箍紧帽2.旋下左右转向横拉杆
球头、连接杆，取下箍紧帽3.拧松转向横拉杆固定螺母，旋下固定螺母4.取出带连接板的固定螺栓
七、检查转向横拉杆球头：1.检查球头上的螺纹，如有损坏应更换球头总成2.检查球头防尘
罩，如有橡胶老化破裂等现象，应提前更换球头总成3.上下方向推拉球头销，如果存在明显旷量，应更换球头总成
八、检查转向器防尘罩：1.检查防尘罩如有橡胶老化、裂纹及折断等损伤应更换新品
九、检查转向横拉杆：1检查转向横拉杆及其螺纹，如有损伤变形应更换新件2.检查转向横
拉杆橡胶衬套，如有开裂偏磨等损伤应更换新衬套
十、安装转向横拉杆及其球头：1.将带连接板的螺栓穿过衬套和支架，旋上螺母2.使用扭力
扳手、十七套头、接杆将螺母力矩拧紧至45N·m 3.安装箍紧帽，旋入连接杆，安装箍紧帽，旋上球头4.按照相同要求旋上另一侧的连接杆和转向球头
十一、安装转向器防尘罩1.安装防尘罩、固定环，使用鲤鱼钳安装防尘罩卡箍
十二、安装转向横拉杆及其支架：1.将横拉杆安放到转向器下方2.旋入转向横拉杆支架固定螺栓并拧紧至适当力矩（45N·m）3. 操纵举升机将车辆举升至适当位置并可靠锁止
4.将螺母旋到转向横拉杆支架上，使用扭力扳手、十七套头、接杆将固定螺母力矩拧紧
至45N·m
十三、安装转向横拉杆球头1. 将转向横拉杆外球头球头销插入转向节臂的成孔中，旋上固定螺母2. 使用扭力扳手、十七套头、接杆将固定螺母力矩拧紧至30N·m3.使用游标卡尺测量转向横拉杆连接杆外露长度，对照记录值调整其外露长度4. .使用13-14mm开口扳手固定连接杆使用22-24mm拧紧连接杆锁紧螺母
十四、安装前左右车轮。
