液压传动第六章
6.1.2 液压阀的分类 单向阀和换向阀
利用通流通道的更换来 溢流阀、减压阀、顺序 方向阀 阀和压力继电器 控制油液的流动方向
液 压 阀
压力阀 流量阀
节流阀、调速阀、 溢流节流阀
利用通流截面的节流作用 来控制系统的压力和流量
6.1.3 对液压阀的基本要求
液压系统中所使用的液压阀均应满足以下基本要求: (1)动作灵敏,使用可靠,工作时冲击和振动小。
4)液动换向阀 液动换向阀是利用控制油路的压力油来改变阀芯 位置的换向阀。
当K1通压力油，K2通回油时,阀芯 右移,P与A通,B与T通；当K2通压 力油，K1通回油时,阀芯左移,P与 B通,A与T通；当K1和K2都不通压 力油时,阀芯在两端对中弹簧的 作用下处于中位。
三位四通液动换向阀
5)电液换向阀 电液换向阀是由电磁阀和液动阀结合在一起构成 的一种组合式换向阀。
A B
油路，防止油路间的互相干扰。
单向阀要以和其他阀组成组合阀，例如 单向顺序阀、单向节流阀等。
单向阀的职能符号
2.液控单向阀
当控制口K处无压力油 通入时,它的工作机制 和普通单向阀一样：压 力油只能从通口P1流向 通口P2,不能反向倒流； 当控制口K有控制压力 油时,活塞1右移,推动顶杆2顶开阀芯,使油口P1和P2接通,油液 就可在两个方向自由通流。此时液控单向阀相当于一条通路。
①缸的两腔被封闭，活塞在任一位置均可停住，且能承受一 定的正向负载和反向负载。 ②因P口封闭，泵不能卸荷，泵排出的压力油只能从溢流阀排 回油箱。 ③可用于多个换向阀并联的系统。当一个分支中的换向阀处 于中位时，仍可保持系统压力，不致影响其它分支的正常工 作。
AB
H型机能
P T
2）H型机能 阀芯处于中位时, P，A，B，T四个油口互通，特点如下： ①虽然阀芯已除于中位，但缸的活塞无法停住。中位时油缸不 能承受负载； ②不管活塞原来是左行还是右行，缸的各腔均无压力冲击，也 不会出现负压。换向平稳无冲击，换向时无精度可言；
6.2.3 液压卡紧力
（一）液压卡紧现象
在高压系统中，阀芯停止运动一段时间以后，由于阻 力（费粘性摩擦力）而导致阀芯移动困难的现象。
（二）产生原因
⑴ 脏物进入配合间隙； ⑵ 油温升高，阀芯膨胀卡死； ⑶ 滑阀付几何形状误差(如阀芯锥度等)和同心度变化(阀 芯、阀孔轴线不重合)所引起径向不平衡力——主要原因。
在电液换向阀中,电磁阀起先导控制作用(称先导 阀),用于控制液动换向阀的动作和工作位置；液动换 向阀作为主阀,用于控制液压系统中的执行元件。
电液换向阀用于大流量的液压系统中。
常态时先导阀和主阀皆处于中 位,控制油路和主油路皆不进 油。当左电磁铁通电时,先导 阀处于右位工作,控制油自X口 经先导阀到主阀芯左端油腔, 推动主阀芯右移换向,主阀芯右端油腔回 油通过右边节流阀经先导阀B′及T′流回油 箱,此时主油路油口P和A、B和T相通。当 先导阀左电磁铁断电、右电磁铁通电时, 则主油路油口换接,P和B、A和T相通,实 现液流的换向。
二位三通电磁换向阀
1、2-线圈 3、4-对中弹簧 5、6-套筒 7-阀芯 8、9-衔铁 10、11-推杆
此为直流湿式三位四通电磁换向阀。当两边电磁铁 都不通电时，阀芯7在两边对中弹簧3、4的作用下 处于中位，P、T、A、B口互不相通；当右边电磁铁 通电时，推杆11将阀芯7推向左端，P与A通，B与T 通；当左边电磁铁通电时，推杆10将阀芯7推向右 端，P与B通， A与T通；
(2)滑阀的操纵方式
a)手动式 b)机动式
c)电磁控制 d)弹簧控制
e)液动
f)液压先导控制
g)电液控制
(3)换向阀的结构 1)手动换向阀
动画演示
2)机动换向阀 机动换向阀又称行程阀,它是用挡铁或凸轮推动阀 芯移动来实现换向的。
在图示位置阀芯2被弹簧1压向上端， 油腔P和A通，B口关闭。当挡铁或凸 轮压住滚轮4，使阀芯2移动到下端时， 就使油腔P和A断开，P和B接通，A口 关闭。
速)等，以满足不同的动作要求。
尽管液压阀的种类繁多,且各种阀的功能和结构形
式也有较大的差异,但它们之间均具有下述基本共同点:
(1)在结构上,液压阀都是由阀体、阀芯和驱动阀芯动 作的零、部件组成的。 (2)在工作原理上,液压阀的开口大小、进出口间的压 差以及通过阀的流量之间的关系都符合孔口流量特性
公式,只是各种阀控制的参数各不相同。
（二）瞬态液动力
瞬态液动力是滑阀在移动过程中（即开口大小发生变化 时）阀腔中液流因加速或减速而作用在阀心上的力。这个力 只与阀心移动速度有关（即与阀口开度的变化率有关），与 阀口开度本身无关。
d ( As v) dv dv dq As l l l dt dt dt dt 2p q Cd A0 2p dxv dq Cd dt dt A0 xv Fbt m0
1-阀体 2-阀芯 3-手柄
动画 演示
3.滑阀式换向阀
阀芯和阀体之间的运动是相对直线运动。 阀体和滑动阀芯是滑阀的结构主体。 (1)换向阀的“通”和“位”及职能符号代表的意义
通常所说的“二位阀”、“三位阀”是指换向阀的阀 芯有两个或三个不同的工作位置。
动画 演示 动画 演示
所谓“二通阀”、“三通阀”、“四通阀”,是指换向 阀的阀体上有两个、三个、四个各不相通且可与系统中不 同油管相连的油道接口,不同油道之间只能通过阀芯移位时 动画 阀口的开关来沟通。
动画演示
液控单向阀的职能符号
液控单向阀可以对液压缸进行闭锁，也可用作 立式液压缸的支承阀,而且有时可起保压作用。
A
B
K
〈a〉内泄式
A
B
K
〈b〉外泄式
6.3.2 换向阀
换向阀是利用阀芯与阀体相对位置的改变,使油路 通、断或变换液流的方向,从而控制液压执行机构的启 动、停止或换向。因此，将换向阀与液压缸连接，可方 便地改变液压缸的活塞运动方向。
二位三通常闭式换向阀
动画演示
3)电磁换向阀 电磁换向阀是利用电磁铁的通电吸合与断电释放 而直接推动阀芯使阀芯换位来控制液流方向的。 阀用电磁铁根据所用电源不同，可分为三种： 直流电磁铁:工作可靠,需要专用直流电源,使用寿命较长。 交流电磁铁:不需要专用电源，但寿命低，冲击大。
整体电磁铁:交流本机整体型电磁铁。
(2)油液流过时压力损失小。
(3)密封性能好。
(4)结构紧凑,安装、调整、使用、维护方便,通用性大。
ቤተ መጻሕፍቲ ባይዱ
6.2
液压阀上的共性问题
滑阀式 错位孔式 三角槽式 弓形孔式 偏心槽式 斜槽式 旋转槽式 转楔式
6.2.1 阀口形式
阀口形式
滑阀式的构造比较简单，通流截面积一般与阀的开口大 小成正比，是最常用的阀口形式。本章所介绍的液压阀都是 滑阀式的。
三位四通电液换向阀
(4)换向阀的工作位置机能（中位机能）
三位换向阀的阀芯在某个工作位置时，各通口间 有不同的连通方式，可满足不同的使用要求。这种连 通方式称为换向阀的工作位置机能。
AB
O型机能
P T
（五）换向阀的中位机能分析
1）O型机能
阀芯处于中位时， P，A，B，T 四个油口均被封闭，特点是：
演示
图形符号的含义如下: (1)用方框数表示阀的工作位置,有几个方框就表示有几“位”。 (2)方框内的箭头“↗”表示油路处于接通状态,但箭头方向不一定表示 液流的实际方向。 (3)方框内符号“┻”或“┳”表示该通路不通。
(4)同一个方框内的接通或封闭符号与方框的交点数表示阀的“通”路 数。
(5)一般阀与系统供油路连接的进油口用字母P表示；阀与系统回油路连 接的回油口用T表示；而阀与执行元件连接的油口用A、B等表示。有时 在图形符号上用L表示泄油口。 (6)换向阀都有两个或两个以上的工作位置，其中一个是常态位置，即 阀芯未收到外部操纵时所处的位置。绘制液压系统图时，油路一般应连 接在常位上。
按衔铁工作腔是否有油液分为干式和湿式两种。 不管是直流还是交流电磁，都可做成干式和湿式。湿 式电磁铁具有吸着声小、寿命长、温升低等优点。
在图示位置,油口P和A 相通,油口B断开；当电 磁铁通电吸合时,推杆3 将阀芯2推向右端,这时 油口P和A断开,而与B相 通。而当磁铁断电释放 时,阀芯2被弹簧7推向 左端,P和A又接通,油口 B断开。
(5)材料强度，安装变形。
§6-3
方向控制阀
方向控制阀主要包括单向阀和换向阀两大类，在液 压回路中主要起控制液流流向的作用。分类方法如下图 所示：
6.3.1 单向阀
普通单向阀 液控单向阀
1.普通单向阀
单向阀只允许经过阀的油液单方向流动,而不许反向流动。
动 画 演 示
对单向阀的要求 ①开启压力要小。 ②能产生较高的反向压力，反向的泄漏要小。 ③正向导通时，阀的阻力损失要小。 ④阀芯运动平稳，无振动、冲击或噪声。 普通单向阀的职能符号 单向阀可装在泵的出口处，防止系统中 的液压冲击影响泵的工作；还可以用来分隔
2p cos Cd A0 A q 2 Fbs qv cos q cos 2Cd A0 0 p cos Ae Ae Ae
2
2Cd
Cd Cr2 xv2 p cos 2Cd Cv Cr2 xv2 p cos Cc
1.对换向阀的主要要求
(1)油液流经换向阀时的压力损失要小。 (2)互不相通的油口间的泄露要小。 (3)换向要平稳、迅速且可靠。
换向阀在按阀芯形状分类时，有滑阀式和转阀式两 种，滑阀式换向阀在液压系统中远比转阀式用得广泛。
2.转阀式换向阀
阀芯和阀体的相对运动是回转运动。
图示位置时,通口P和A相通、B和T相通； 当操作手柄转换到“止”位置时,通口P、 A、B和T均不相通,当操作手柄转换到右 位置时,则通口P和B相通，A和T相通。
第六章 液压传动系统的速度调节
节流调速回路--出口节流调速回路
③功率特性与回路效率
泵的输出功率为
Pp p pQp
（6-27）
执行元件的有效功率为 P p pQ1 p2Q2 1 F ( p1 A 1 p2 A 2)
功率损失为
P Pp P 1 p p Qp p p Q1 p2 Q2 p p Q1 Qy p p Q1 p2Q2 p y p j p p Qy p2Q2 p p Qy p jQ 2
按式（6-32）、（6-33）及图6-7可知：
a.随着负载的增加，运动速度下降很快，其速度-负载特性
比进、出口节流调速回路更软；
节流调速回路--旁路节流调速回路
b.在节流阀通流截面积一定时，负载愈大速度刚性愈大；
c.负载一定时，节流阀通流面积愈小，速度刚性愈好；
d.增大执行元件有效工作面积，减小节流阀指数，可以提高速 度刚性；
节流调速回路--出口节流调速回路
执行元件的运动速度，由通过节流阀从执行元 件回油腔排出的流量Q2决定，即
Q2 CA j p2 CA j p p A1 F 1 A2 A2 A2
（6-24）
节流调速回路--出口节流调速回路
②速度-负载特性 由式（6-24）可求得出口节流调速回路的速度刚性为
节流调速回路--进口节流调速回路
速度-负载特性可用速度刚性这一指标来评定，
其定义为曲线上某一点处切线斜率的倒数，表示意义 为：负载变化时，系统抗阻速度变化的能力。即
F A1 1 kv CA j p p A1 F 1
（6-10）
或
A1 F kv pp A1
液压传动绪论PPT课件
2021
21
• 我国液压工业形成门类比较齐全，有一定 生产能力和技术水平的工业体系。目前液 压产品有1200品种、10000多个规格。 1996年液压总产值23.48亿元，世界第六 位。，1998年国产液压件480万件，销售额 28亿元。2004液压总产值103亿元。
• 1990年中国液压气动密封件工业协会成立。 行业标准化工作发展，到2004年液压气动 标准145项（国标79项，行业标准66项）
2）液压传动装置的重量轻、结构紧凑、惯性小。例如，相同功率液压马 达的体积为电动机的12%～13%。液压泵和液压马达单位功率的重量 指标，目前是发电机和电动机的十分之一，液压泵和液压马达可小至 0.0025 N/W（牛/瓦），发电机和电动机则约为0.03 N/W。
3）可在大范围内实现无级调速。借助阀或变量泵、变量马达，可以实现 无级调速，调速范围可达1:2000，并可在液压装置运行的过程中进行 调速。
2021
2
1.1液压传动的工作原理
1.1.1 液压千斤顶的工作原理
1、液压传动是以液体为工作介质传递动力，液体几乎 不可压缩。
2、液压传动用液体的压力能传递动力。 3、液压传动与控制不可分。 1.1.2 力、运动及能量的传递 1、系统压力取决于负载。 2、大活塞运动的速度，在缸的结构尺寸一定时， 取决于输入的流量。 3、液压系统的压力和流量之积就是功率，称为液 压功率。
4）传递运动均匀平稳，负载变化时速度较稳定。正因为此特点，金属切 削机床中的磨床传动现在几乎都采用液压传动。
2021
9
（5）液压装置易于实现过载保护——借助于设置溢流阀等，同时液 压件能自行润滑，因此使用寿命长。
（6）液压传动容易实现自动化——借助于各种控制阀，特别是采用 液压控制和电气控制结合使用时，能很容易地实现复杂的自动工作循环 ，而且可以实现遥控。
液压传动与控制第6-7章
一、换向基本回路 换向问路是用来使执行元件换向和起停。它主要由各种换 向阀等组成。 1滑阀换向的基本回路
A B
P o
2为采用变量泵进行换向的回路
3行程换向阀控制的换向回路
4行程开关控制的换向回路
A B P o
二、顺序动作基本回路 实现顺序动作。 1．压力控制的 利用油路本身压力的变化， 使执行元件动作，发出讯号， 使执行元件顺序动作。
1
( p3 0)
F p泵 A1 F T回＝－ v v
2)回油节流调速回路的特性 ①速度负载特性
②功率特性和回路效率(规律和进油一样)
功率损失： ΔP= P泵-P缸= P泵ΔQ + p2Q2 可见，有两部分组成： ΔP= P泵ΔQ——溢流损失
ΔP= p2Q2 ——节流损失
回路效率
5．尽量按装在靠近液压系统有冲击、脉动的地方
6．安装于管路上的，作用着一个相当于它人口面积和 管道油压相乘的作用力，因此必须用支持板和托架牢 固地将其主体固定。 7．在正常工作情况下，每隔六个月要检查一次充气压 力，使之经常保持所定的预压力。 8．在搬运、安装、拆卸之前，应预先把内部的气体及 液压油完全放掉。
1. 简述蓄能器的作用，在使用蓄能器时应注意哪些问题？ 2.简述滤油器的作用，举出几种滤油器的安装方式。
第七章液压基本回路 一个复杂的液压系统都是有一些基本的液压回路组成的。 所谓基本回路是液压元件组成，以完成特定功能的油路结构。 第一节方向控制回路 方向控制基本回路用来控制液压系统中油路的接通、切 断、和换向，从而使执行元件实现起动、停止和换向。这一 类换向回路常用的有换向、顺序、同步、自锁等基本回路。
回油节流调速回路中液压缸回油腔的压力p2有时比进油腔的 压力p1还要高得多。由缸的力平衡方程可得p2=（p1A1-F），当负 载F=0、A1/A2=2（即差动缸）时，p2=2p1。这样就会增加密封摩 擦、降低密封件的寿命，引起泄漏增加，效率降低。
华中科技大学 液压传动课程设计说明书 完整版
液压传动系统课程设计说明书姓名：学号：班级：指导老师：***目录第一章设计内容及要求 (2)第二章理论计算 (3)2.1 负载分析与计算 (3)2.2 液压缸的参数计算 (4)2.3 液压缸各工作阶段的压力、流量和功率 (5)第三章液压系统的拟定 (8)第四章液压元件的选择 (9)4.1 液压泵及电机的选择 (9)4.2 液压阀、过滤器、油管及油箱的选择 (10)第五章液压系统的验算 (11)第六章电控系统的设计 (13)6.1 各电磁铁动作顺序表 (13)6.2 PLC外部接线控制电路 (14)6.3 继电器-接触器控制梯形图 (15)6.4 PLC控制梯形图 (16)6.5 指令语句表 (17)第七章设计感想 (18)第一章 设计内容及要求1. 设计内容设计一专用双行程铣床。
工件安装在工作台上，工作台往复运动由液压系统实现。
双向铣削。
工件的定位和夹紧由液压驱动实现、铣刀的进给由机械步进装置完成，每一个行程进刀一次。
2. 设计要求及参数（1）机床的工作循环为：手工上料——按电钮——工件自动定位、夹紧——工作台往复运动铣削工件若干次——拧紧铣削——夹具松开——手工卸料(泵卸载) （2）各循环工步要求定位缸的负载200N.行程100mm 动作时间1s; 夹紧的缸的负载2000N 、行程15mm ，动作时间1s ；取快进、快退最快速度为16m/min 。
工作台往复运动的行程(100~270)mm.。
最大行程定为500mm 。
（3）铣床参数及要求采用单定量泵进油路节流高速，回油有背压，工作台双向运动速度相等，但要求前四次速度为01υ，然后自动切换为速度02υ，再往复运动四次。
切削负载010215000,7500F N F N ==，工作台往复运动速度01v =0.8~8m/min, 02v =0.4~4m/min 。
第二章理论计算1负载分析与计算负载分析中，暂不考虑回油腔的背压力，液压腔的密封装置产生的摩擦阻力在机械效率中加以考虑。

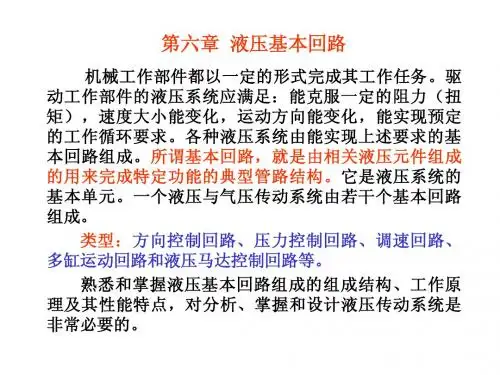

第六章 液压基本回路
图6-10 增压回路
图6-10所示，原理：在图示位置，油泵输出的低压油进入增压 器大缸的左腔，推动活塞右移，使增压器小缸右腔输出高压油，进 入工作液压缸。换向后，换向阀的阀心移到右端，油泵输出的压力 油进入增压器大缸的活塞杆腔，使活塞右移推回，工作液压缸的活 塞在弹簧的作用下返回。油箱中的油液可通过单向阀进入增压器小 缸右腔，以补充这部分管路的泄露。
图6-9 减压回路
第六章 液压基本回路
三、增压回路
增压回路是使系统中某一部分具有较 高的稳定压力。它能使系统中的局部压力 原高于液压泵的输出压力。 在某些机械的液压系统中，有时需要 使局部油路或某个液压缸获得比油泵供给 压力高得多，但流量不大的压力油时，就 可采用增压回路。增压器利用有杆腔的油 压高,即:
图6-6 旁路节流调速回路
图6-7 双压力回路
第六章 液压基本回路
4. 远程调压回路
它是用远程调压阀或小流量溢流阀 接在先导式溢流阀的遥控口上进行远程 控制回路。能供给系统三种压力。给系 统的压力由先导式溢流阀调定压力决定； 当电磁换向阀2通电时溢流阀1的遥控口 和远程调压阀4相通，这时油泵的供油压 力由远程调压阀4的调定压力决定；2和3 通电，由5决定。利用电磁换向阀是否与 先导式溢流阀遥控口相同，进行远程遥 控。注意，远程调压阀的调定压力应小 于先导式溢流阀所调定压力。 要求负载和泵后压力基本一致，减少系 统的功率消耗。
图6-15 平衡回路
第六章 液压基本回路
七、释压回路
为使高压大容量液压缸中存储的能 量缓慢释放，以免在突然释放时产生很大 的液压冲击，可采用释压回路。一般在液 压缸的直径较大、压力较高时，其高压油 缸在排油前就需释压，如压力机液压系统。 左图为使用节流阀的释压回路。由图 可见，液压缸上腔的高压油在换向阀处于 中立时通过节流阀、单向阀和换向阀释压， 释压快慢由节流阀调节。当上腔的压力降 至压力继电器的调定压力时，换向阀切换 至左位，液控单向阀打开，使液压缸上腔 的液体通过该阀排到液压缸顶部的副油箱。
王积伟液压传动第二版课件第6章
（一）普通单向阀 • 普通单向阀的作用是使油液只能沿一个方向流动，
不许它反向倒流。
（二）液控单向阀
• 图6-9所示为普通型外泄式单向阀。
• 液控单向阀在系统中主 要用途有：
对液压缸进行锁闭。 作立式液压缸的支承阀。 某些情况下起保压作用。
二、换向阀
（一）对换向阀的主要要求
• 换向阀应满足： 换向要平稳、迅速且可靠。
• 另外，利用斜坡信号作用在比例方向阀上， 可以对机构的加速和减速实现有效的控制； 利用比例方向阀和压力补偿器实现负载补偿， 便可精确地控制机构的运动速度而不受负载 的影响。
第八节 电液数字阀
一、数字阀的结构
• 图6-55所示为由步进电动机直接驱动的数字流量 阀。
• 图6-56所示为用 力矩马达和球阀 组成的高速开关 型数字阀。
二、减压阀
（一）功用和要求 （二）工作原理和结构 （三）性能 （四）应用
三、顺序阀
（一）功用 （二）工作原理和结构 （三）性能 （四）应用
四、平衡阀
• 图6-33所示为在工程机械领域得到广泛应用的一 种平衡阀结构。
五、压力继电器
• 压力继电器的主要性能包括： 灵敏度和通断调节区间 升压或降压动作时间
二、插装阀
（一）盖板式二通插装阀 1.阀的组成 2.工作原理
3.应用举例
• 图6-63所示为二通插装阀组成方向控制阀的几个 例子。
（二）螺纹式插装阀
• 螺纹式插装阀通过螺纹与阀块上的标准插孔相 连接（见图6-67）。
第六章 结束!
第五节 流量控制阀
（一）工作原理 （二）静态特性
1.流量特性 2.调节特性 3.最小稳定流量和
流量调节范围
二、调速阀
工程机械ppt课件
18
6.2 液压传动的基本概念
压缩性：恒温情况下，液体受压力作用而体积缩小，密度 变大的性质。其大小用压缩系数β表示。
（1）体积压缩系数
β
1 ΔV Δ p V0
V0-压缩前液体体积(m3)； Δp-压力变化(Pa)；
ΔV-压缩后液体体积的变化(m3) 。
（2）体积弹性模量：体积压缩系数β的倒数。
帕斯卡原理：以液体的压力来传递能量和动力。
F1
F2
密闭液体上的压强，能够大小
不变地向各个方向传递。
液压传动特点： 结构简单紧凑、传动比大、平稳、动作灵敏、易控制。
3
帕斯卡原理应用实例
图中是运用帕斯卡原理寻找推力和负载间关系的实例。图 中垂直、水平液压缸截面积为A1、A2；活塞上负载为F1、F2。两 缸互相连通，构成一个密闭容器，则按帕斯卡原理，缸内压力 到处相等，p1=p2， 于是F2＝F1 . A2/A1， 如果垂直液缸活塞 上没负载，则在略 去活塞重量及其它 阻力时，不论怎样 推动水平液压缸活 塞，不能在液体中 形成压力。
14
各种液压元件实物图片
15
6.1 概述
五、液压传动的应用
工程机械：推土机、挖掘机、压路机 起重运输：汽车吊、叉车、港口龙门吊 矿山机械：凿岩机、提升机、液压支架 建筑机械: 打桩机、平地机、液压千斤顶 农业机械：拖拉机、联合收割机 冶金机械：压力机、轧钢机 轻工机械: 打包机、注塑机 汽车工业: 汽车的转向器和减振器、自卸汽车 智能机械: 模拟驾驶舱、机器人
第六章 液压传动与液力传动
6.1 概述 6.2 液压传动的基本概念 6.3 液压系统的动力装置 6.4 液压系统的执行装置 6.5 液压系统的控制装置 6.7 液压系统的辅助装置 6.8 典型液压系统
液压传动考试复习试题总汇(含答案)
液压传动考试复习题总汇（含答案）第一章绪论一、填空1.液压系统由、、、四个主要组成部分。
2.液压传动是以为传动介质，依靠液体的来传递动力。
3.液压系统工作时外界负荷，所需油液的压力也越大，反之亦然，负载为零，系统压力。
4.活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的，流量越大，系统的速度，反之亦然。
流量为零，系统速度。
5.液压元件的职能符号只表示元件的、及，不表示元件的、及连接口的实际位置和元件的。
二、判断1.液压传动不易获得很大的力和转矩。
（）2.液压传动装置工作平稳。
能方便地实现无级调速，但不能快速起动、制动和频繁换向。
( )3.液压传动适宜在传动比要求严格的场合采用。
( )4.液压系统故障诊断方便、容易。
（）5.液压传动适宜于远距离传动。
（）第二章液压油和液压流体力学基础一、填空1.油液在外力作用下，液层间作相对运动而产生内摩擦力的性质，叫做油液的，其大小用表示。
常用的粘度有三种：即、和。
2.液体的粘度具有随温度的升高而，随压力增大而的特性。
3.各种矿物油的牌号就是该种油液在40℃时的的平均值，4.当液压系统的工作压力高。
环境温度高或运动速度较慢时，为了减少泄漏。
宜选用粘度较的液压油；当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较的液压油。
5.液压系统的工作压力取决于。
6.在研究流动液体时，将既又的假想液体称为理想液体。
7.当液压缸的有效面积一定时，活塞的运动速度由决定。
8.液体的流动状态用来判断，其大小与管内液体的、和管道的有关。
9.在液压元件中，为了减少流经间隙的泄漏，应将其配合件尽量处于状态。
二、判断1.液压传动中，作用在活塞上的推力越大，活塞运动的速度越快。
（）2.油液在无分支管路中稳定流动时，管路截面积大的地方流量大，截面积小的地方流量小。
（）3.习题图2-1所示的充满油液的固定密封装置中，甲、乙两个用大小相等的力分别从两端去推原来静止的光滑活塞，那么两活塞将向右运动。
液压传动与控制课后题及详解答案
《液压传动与控制》习题集液压传动课程组兰州工专内部使用前言《液压传动与控制》教材由兰州工业高等专科学校、云南工学院、新疆工学院、陕西工学院四所院校编写，于1994年6月由重庆大学出版社出版。
阅历十余年，液压传动的内容发展很快，所以修订后再出版。
为有利于教学，编了该教材的思考题与习题集，仅供参考。
编者2005年月目录绪论 (4)第一章工作介质及液压流体力学基础 (4)第二章液压泵及液压马达 (7)第三章液压缸 (9)第四章控制阀 (10)第五章液压辅件 (13)第六章液压基本回路 (14)第七章典型液压系统分析 (19)第八章液压系统的设计与计算 (20)第九章液压伺服控制系统 (20)第十章液压系统（设备）的安装、调试、使用及维护 (21)第十一章液压系统的故障诊断及排除 (21)绪论0-1 何谓液压传动？其基本工作原理是怎样的?0-2 结合图0-2所示的液压系统图，说明液压系统由哪几部分组成?各起什么作用? 0-3 液压元件在系统图中是怎样表示的?0-4 液压传动与机械传动、电气传动和气压传动相比较，有哪些优缺点?第一章 工作介质及液压流体力学基础1-1什么是液体的粘性?常用的粘度表示方法有哪几种，并分别叙述其粘度单位。
1-2压力的定义是什么?静压力有哪些特性?压力是如何传递的?1-3什么是绝对压力、相对压力、表压力、真空度?它们之间的关系是什么?1-4为什么说液压系统的工作压力决定于外负载?液压缸有效面积一定时，其活塞运动速度由什么来决定?1-5伯努利方程的物理意义是什么?该方程的理论式与实际式有何区别?1-6什么是层流?什么是紊流?液压系统中液体的流动希望保持层流状态，为什么? 1-7管路中的压力损失有哪几种?分别受哪些因素影响?1-8有200cm 3的液压油，在50℃时流过恩氏粘度计的时间t 1=153s ；同体积的蒸馏水在20℃时流过的时间t 2＝51s 。
该油的恩氏粘度oE 50、运动粘度v 、动力粘度μ各为多少 ? 油液的新、旧牌号各为什么?解：3511532150==t t E ＝()cst E E v 12.213/64.830.8/64.80.85050=-⨯=-=()cp v 19109001012.2136=⨯⨯⨯=⋅=-ρμ旧牌号 20 ；新牌号 N321-9某液压油的运动粘度为20cSt ，其密度ρ = 900kg ／m 3，求其动力粘度和恩氏粘度各为多少?解：()cp v 1810900102036=⨯⨯⨯=⋅=-ρμ由 t t E E v/64.80.8-= 导出 064.80.8=--t t E v E()1626204264.88420202±=⨯-⨯⨯-±=t E 875.21=t E 375.02-=t E（舍去）1-10如图所示直径为d ，重量为G 的柱塞浸没在液体中，并在F 力作用下处于静止状态。
液压与气压传动第二版姜继海第6章 液压辅助元件-lf解读
换油时将其打开放走油污。为了便于换油时清洗油
箱，大容量的油箱一般均在侧壁设清洗窗口。 （5） 油箱正常工作温度应在15-66C之间，必要 时应安装温度控制系统，或设置加热器和冷却器。 （6） 最高油面只允许达到油箱高度的80%，油箱 底脚高度应在150mm以上，以便散热、搬移和放油， 油箱四周要有吊耳，以便起吊装运。
一、泵入口的吸油粗滤器
粗滤油器用来保护泵，使其不致吸入较大的机械杂质。 为了不影响泵的吸油性能，防止发生气穴现象，滤油器 的 过滤能力应为泵流量的两倍以上，压力损失不得超过 0.01~0.035MPa。
二、泵出口油路上的高压滤油器
主要用来滤除进入液压系统的污染杂质，一般采用过 滤精度10~15m的滤油器。它应能承受油路上的工作压力 和冲击压力，其压力降应小于0.35MPa，并应有安全阀或 堵塞状态发讯装置，以防泵过载和滤芯损坏。
14~32
25
32
10
21
5
（2）滤芯应有足够强度，不会因压力而损坏。 （3）通流能力大，压力损失小。 （4）易于清洗或更换滤芯。
2019年4月22日星期一
6.2.2 过滤器的类型及特点
按精度可分为：粗过滤器（d＜100）； （ 过滤器的过滤精度
普通过滤器(d＜10）； 精过滤器（d＜5）；
2019年4月22日星期一
6.4 热交换器
液压系统的工作温度一般希望保持在30~50C 的范围之内，最高不超过65C，最低不低于15C。 如果液压系统靠自然冷却仍不能使油温控制在 上述范围内时，就须安装冷却器；
如环境温度太低，无法使液压泵启动或正常运 转时，就须安装加热器。
2019年4月22日星期一
是指滤芯能够滤除的最 小杂质颗粒的大小，以 直径 d 作为公称尺寸表 示。）
