STC12C5A60S2串口通信keil与proteus调试 自己总结
Proteus和Keil联调设置方法常用的有两种方法 一keil c与proteus的离线
Proteus和Keil联调设置方法常用的有两种方法一keil c与proteus的离线联合使用1)先通过keil c51编辑，修改，编译源程序并生成HEX等单片能识别的文件,运行proteus 将HEX文件与原理图中的MCU进行绑定即可2)不论是离线还是在线方式的联合使用HEX文件是必不可少的,如果找不到HEX文件这不是软件出错，而是没有进行正确的设置进人KEIL开发环境打开一个工程文件，在选中“target1"的情况下选择project--->options for target "target1" 选择”output"选项卡在“create HEX file 前的方框里打钩,保存即可二KEIL C51与PROTEUS 7.0的联合仿真调试1)确保计、算机上安装有TCP/IP协议2)下这个软件proteus vsm a GDI Driver 就是vdmagdi.exe,装了后的变化是在KEIL文件夹下的TOOLS.INI文件中的[c51]字段的最后多了两行就是tdrv5=binvdm51.dll和book10=hlplvdmagd用于两软件的联接和帮助文档3)进入KEIL的开发环境建立一个工程文件在先中“TARGET"的情况下选择project-->options for target "target'4)在"debug"选项卡中选择左边的“use“，在下拉框中选”proteus vsm simulator",再点击"Setting"设置通信接口，在Host后面添上"127.0.0.1"，如果你是用的不是同一台电脑，在这里添上另一台电脑的IP地址(另一台电脑安装Proteus).5)打开proteus lsls 在菜单栏中选择“debug-->use remote debug monitor"选中该项.6)注意，一定要把keil的工程和Proteus的文件放到同一个目录下(这里所说的Keil的工程指工程的目录,即Proteus的工程文件要和Keil工程的文件夹在同一层目录下).(注明:以上参考自/lihaoy/blog, 谢谢原文作者^_^)附:Proteus 7.2和Keil C51 V8.08 uvision 3的完整安装1.安装Proteus Version 7.2beta SETUP2.安装Proteus Update72SP2升级到SP2版本2.包括安装破解文件Labcenter_LICENCE.lxk3.安装补丁文件patch，注意里面在说要选择目录的时候要选择相应的目录4.安装汉化菜单：Proteus 7.01 SP2 ARES的汉化菜单放到……Program Files\Labcenter Electronics\Proteus 7 Professional\BIN目录下。
STC12C5A60S2单片机双串口通信
STC12C5A60S2 单片机双串口通信STC12C5A60S2 单片机是一款功能比较强大的单片机，它拥有两个全双工串行通信接口，串口1 的功能及操作与传统51 单片机串行口相同；特殊的是STC12C5A60S2 单片机内部有一个独立波特率发生器，串口1 可以使用定时器1 作为波特率发生器，也可以使用独立波特率发生器作为波特率发生器；而串口2 只能使用独立波特率发生器作为波特率发生器。

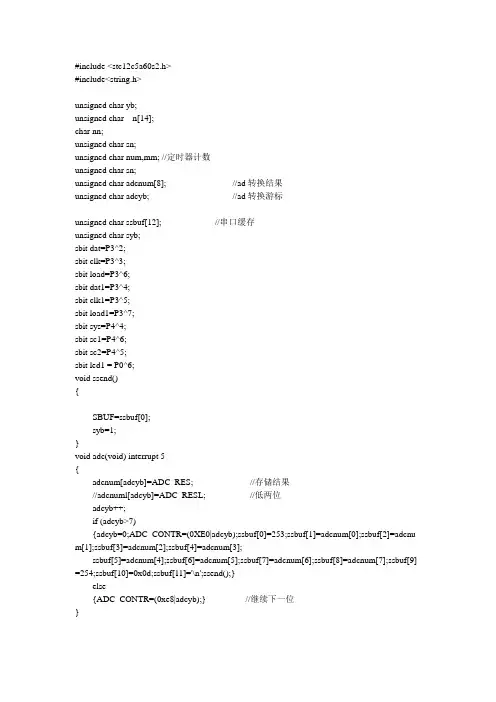

下面是一段双串口通信的程序：/***********************************************************************时间：2012.11.24芯片：STC12C5A60S2晶振：22.1184MHz 波特率：9600bps引脚定义：串行口1：发送TxD/P3.1；接收RxD/P3.0串行口2：发送TxD2/P1.3；接收RxD2/P1.2功能描述：STC12 双串口通信（中断方式）当串行口1 接收数据后，将此数据由串行口2 发送出去当串行口2 接收数据后，将此数据由串行口1 发送出去******************************************************************* ****/#include#define S2RI 0x01//串口2 接收中断请求标志位#define S2TI 0x02//串口2 发送中断请求标志位unsigned char flag1,flag2,temp1,temp2;/****************串行口初始化函数****************/void InitUART(void){TMOD = 0x20; //定时器1 工作在方式2 8 位自动重装SCON = 0x50; //串口1 工作在方式1 10 位异步收发REN=1 允许接收TH1 = 0xFA; //定时器1 初值TL1 = TH1;TR1 = 1; //定时器1 开始计数EA =1;//开总中断ES =1;//开串口1 中断S2CON = 0x50; //串口2 工作在方式1 10 位异步收发S2REN=1 允许接收BRT = 0xFA; //独立波特率发生器初值AUXR = 0x10; //BRTR=1 独立波特率发生器开始计数IE2 =0x01;//开串口2 中断ES2=1}/****************串行口1 发送****************/void UART_1SendOneByte(unsigned char c){SBUF = c;while(!TI); //若TI=0，在此等待TI = 0;}/****************串行口2 发送****************/void UART_2SendOneByte(unsigned char c){S2BUF = c;while(!(S2CON&S2TI)); //若S2TI=0，在此等待S2CON&=~S2TI; //S2TI=0}/*****************主函数******************/void main(void){InitUART();//串行口初始化while(1){//如果串口1 接收到数据，将此数据由串口2 发送if(flag1==1){flag1=0;UART_2SendOneByte(temp1);}//如果串口2 接收到数据，将此数据由串口1 发送if(flag2==1){flag2=0;UART_1SendOneByte(temp2);}}}/************串行口1 中断处理函数*************/ void UART_1Interrupt(void) interrupt 4{if(RI==1){RI=0;flag1=1;temp1=SBUF;}}/************串行口2 中断处理函数*************/ void UART_2Interrupt(void) interrupt 8{if(S2CON&S2RI){S2CON&=~S2RI;flag2=1;temp2=S2BUF;}}12C5A60S2.h 的头文件如下：//--------------------------------------------------------------------------------//新一代1T 8051 系列单片机内核特殊功能寄存器C51 Core SFRs// 7 6 5 4 3 2 1 0 Reset Valuesfr ACC = 0xE0; //Accumulator 0000,0000sfr B = 0xF0; //B Register 0000,0000sfr PSW = 0xD0; //Program Status Word CY AC F0 RS1 RS0 OV F1 P 0000,0000//-----------------------------------sbit CY = PSW;sbit AC = PSW;sbit F0 = PSW ;sbit RS1 = PSW;sbit RS0 = PSW;sbit OV = PSW ;sbit P = PSW;//-----------------------------------sfr SP = 0x81; //Stack Pointer 0000,0111sfr DPL = 0x82; //Data Pointer Low Byte 0000,0000sfr DPH = 0x83; //Data Pointer High Byte 0000,0000//-------------------------------------------------------------------------------- //新一代1T 8051 系列单片机系统管理特殊功能寄存器// 7 6 5 4 3 2 1 0 Reset Valuesfr PCON = 0x87; //Power Control SMOD SMOD0 LVDF POF GF1 GF0 PD IDL 0001,0000// 7 6 5 4 3 2 1 0 Reset Valuesfr AUXR = 0x8E; //Auxiliary Register T0x12 T1x12 UART_M0x6 BRTR S2SMOD BRTx12 EXTRAM S1BRS 0000,0000//-----------------------------------sfr AUXR1 = 0xA2; //Auxiliary Register 1 - PCA_P4 SPI_P4 S2_P4 GF2 ADRJ - DPS 0000,0000/*PCA_P4:0, 缺省PCA 在P1 口1，PCA/PWM 从P1 口切换到P4 口: ECI 从P1.2 切换到P4.1 口，PCA0/PWM0 从P1.3 切换到P4.2 口PCA1/PWM1 从P1.4 切换到P4.3 口SPI_P4:0, 缺省SPI 在P1 口1，SPI 从P1 口切换到P4 口: SPICLK 从P1.7 切换到P4.3 口MISO 从P1.6 切换到P4.2 口MOSI 从P1.5 切换到P4.1 口SS 从P1.4 切换到P4.0 口S2_P4:0, 缺省UART2 在P1 口1，UART2 从P1 口切换到P4 口: TxD2 从P1.3 切换到P4.3 口RxD2 从P1.2 切换到P4.2 口GF2: 通用标志位ADRJ:0, 10 位A/D 转换结果的高8 位放在ADC_RES 寄存器, 低2 位放在ADC_RESL 寄存器1，10 位A/D 转换结果的最高2 位放在ADC_RES 寄存器的低2 位, 低8 位放在ADC_RESL 寄存器DPS: 0, 使用缺省数据指针DPTR01，使用另一个数据指针DPTR1*///-----------------------------------sfr WAKE_CLKO = 0x8F; //附加的SFR WAK1_CLKO/*7 6 5 4 3 2 1 0 Reset ValuePCAWAKEUP RXD_PIN_IE T1_PIN_IE T0_PIN_IE LVD_WAKE _ T1CLKO T0CLKO 0000,0000Bb7 - PCAWAKEUP : PCA 中断可唤醒powerdown。
STC12C5A60S2 定时器总结
