内悬浮内(外)拉线抱杆分解组塔安全措施
内拉线悬浮抱杆分解组塔施工方案
内拉线悬浮抱杆分解组塔施工方案一、前言内拉线悬浮抱杆是电力线路中重要的组件，用于支撑输电线路的稳定运行。
在施工过程中，内拉线悬浮抱杆分解组塔的施工方案至关重要。
本文将从分解组塔的目的、施工准备工作、施工流程等方面进行详细介绍。
二、分解组塔的目的分解组塔是为了确保内拉线悬浮抱杆的安全使用，通过拆除原有塔杆、重新布设抱杆、加固支撑等工作，以保证输电线路的正常运行。
同时，分解组塔也是为了提高输电线路的可靠性和稳定性。
三、施工准备工作1.制定详细的施工方案，包括施工流程、安全措施等。
2.调查线路环境和基础情况，确保施工过程中不影响周边环境和线路运行。
3.对施工人员进行专业培训，保证施工人员具备相关技能。
4.准备必要的施工工具和设备，包括起重机械、安全绳索等。
四、施工流程1. 拆除原有塔杆•使用起重机械将原有塔杆逐一拆除；•在拆除过程中，需注意安全，确保周围人员和设备不受影响。
2. 布设抱杆•根据线路要求，选择合适的抱杆进行布设；•使用专业工具和设备进行抱杆的安装和固定，确保抱杆稳固牢固。
3. 加固支撑•对新安装的抱杆进行加固处理，以增加支撑稳定性；•确保加固处理符合相关标准和要求。
五、施工注意事项1.施工过程中，严格遵守安全操作规程，保证施工人员的安全。
2.施工现场需设置阻拦警示标志，确保周边通行人员和车辆安全。
3.定期对施工设备和工具进行检查和维护，确保其正常运行。
六、施工总结通过上述分解组塔的施工方案，可以确保内拉线悬浮抱杆的安全使用，提高输电线路的可靠性和稳定性。
需要施工人员严格按照施工方案操作，确保施工过程安全顺利进行。
以上是内拉线悬浮抱杆分解组塔的施工方案，希望能为相关施工提供参考和帮助。
内悬浮内拉线抱杆分解组塔施工方案
内悬浮内拉线抱杆分解组塔施工方案一、项目概述二、施工准备1.组织人员：项目经理、技术负责人、安全员、施工人员等。
2.确定施工方案，编制详细的施工计划。
3.准备施工所需的机械设备和工具，如吊车、塔车、抱杆器具、焊接设备等。
4.配置必要的材料，如钢材、螺栓、焊材、抱杆夹、电缆等。
5.配备必要的安全防护措施，如安全帽、防护手套、安全绳索等。
三、施工步骤1.地面准备工作（1）测量地形，确定塔桩的位置和高度。
（2）清理施工区域，清除障碍物。
（3）组建塔桩模板，进行预埋钢筋的施工。
2.塔基施工（1）浇筑混凝土，完成塔基的建设。
（2）对塔基进行养护，确保其强度和稳定性。
3.塔杆制作（1）按照电力设计要求和图纸要求，加工钢材，切割、焊接。
（2）对塔杆进行化学处理，提高其耐腐蚀性能。
4.把杆安装（1）使用吊车将抱杆组件吊装到塔基上，连接塔杆与塔基。
（2）根据设计要求，使用焊接或者螺栓将塔杆固定在塔基上。
5.分解抱杆（1）根据设计要求，将抱杆分解组装。
（2）将抱杆组装部分吊装到塔杆上，连接抱杆与塔杆。
（3）检查各连接处和焊缝质量，确保其安全可靠。
6.拉线施工（1）确定拉线的位置，安装抱杆夹。
（2）拉线前，使用拉线计算软件进行计算，确定拉线的张力大小。
（3）用拉线机将线放置到预定位置。
（4）检查拉线张力是否满足要求，调整拉线张力。
（5）将拉线与抱杆夹牢固连接。
7.组塔完成（1）对整个组塔进行检查，确保其安全可靠。
（2）根据施工资料要求，进行验收。
四、安全措施1.施工前，必须对施工人员进行岗前培训，提高其安全意识。
2.施工现场必须设置明显的警示标志，限制非相关人员进入施工区域。
3.工人必须佩戴个人防护装备，包括安全帽、防护手套等。
4.施工人员必须牢记施工规范和安全操作要求，严禁违章作业。
5.各种机械设备必须经过定期保养和维护，确保其安全可靠性。
6.施工人员必须严格按照施工方案进行操作，确保施工质量。
7.出现危险情况时，必须及时报告并采取相应的应急措施。
内悬浮抱杆分解组立铁塔施工方案
内悬浮抱杆分解组立铁塔施工方案1 组立铁塔的质量要求1.1 分解组立铁塔时，铁塔基础的混凝土强度必须达到设计强度的70%，并通过基础中间验收后方可组立铁塔。
整体组立塔时，混凝土强度须达到设计强度的100%。
1.2 施工现场的施工依据必须齐全（施工图、施工手册、验收规范等）。
1.3 现场施工人员必须对运至现场的塔材及零部件的规格、眼孔尺寸、位置、镀锌、损伤、变形等情况认真检查，超标部件不得使用。
1.4 螺栓的穿入方向应符合下列规定：1.4.1 对立体结构——水平方向由内向外；——垂直方向由下向上；——斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向；1.4.2对平面结构——顺线路方向，按线路方向穿入或按统一方向穿入；——横线路方向，两侧由内向外，中间由左向右（按线路方向）或按统一方向穿入；——垂直地面方向者由下向上；——斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。
注：个别螺栓不易安装时，穿入方向允许变更处理。
1.4.3 脚钉位置按图施工或根据运行单位要求安装。
1.5 对运至塔位的个别铁塔角钢弯曲度超过长度的2‰，但未超过下表的变形限度时，可采用冷矫正法矫正。
矫正后不得出现镀锌脱落和裂纹。
采用冷矫正法角钢变形限度表行有效补强。
1.7 铁塔部件组装困难时，应查明原因，严禁强行组装。
对于个别螺孔需扩孔时，扩孔部分不应超过3 mm。
严禁用气割扩孔或烧孔。
1.8 铁塔连接螺栓紧固应符合下列规定1.8.1 螺杆应与构件面垂直，螺栓头平面与构件间不得有空隙。
1.8.2 螺母拧紧后，螺杆露出螺母长度，单帽不少于两个螺距，双帽可成平帽。
1.8.3 铁塔交叉铁交叉处或其它要求加装垫片处，必须按规定加装。
1.8.4 因螺杆无丝部分超长需加垫片者，每端不宜超过两个垫片。
1.8.5 螺栓的防卸、防松应符合设计要求。
1.8.6 严格按规定要求使用各种规格、强度的螺栓，不得任意代用。
1.8.7 杆塔连接螺栓在组立结束后必须全部紧固一遍，检查扭矩合格后方准进行架线。
内悬浮内拉线抱杆组塔施工方案讲义
左贡县35千伏及以下农网升级改造工程（左贡Ⅱ标段）内悬浮内拉线抱杆分解组塔施工方案批准:审核:编制:四川洲桥水电工程有限公司左贡县35千伏及以下农网升级改造工程施工（Ⅱ标段）项目部二O一四年四月左贡县35KV及以下农网升级改造工程（Ⅱ标段）内悬浮内拉线抱杆分解组塔施工方案内悬浮内拉线抱杆（简称内拉线抱杆，下同）是指抱杆置于铁塔结构中心呈悬浮状态，抱杆拉线固定于铁塔的四根主材上，故称其是内拉线。
内拉线抱杆分解组塔按一次吊装塔片数的不同，分为单片组塔和双片组塔。
内拉线抱杆分解组塔在吊装铁塔头部特别是酒杯塔横担时，塔身断面较小，拉线受力增大，抱杆稳定性较差，在地形条件许可时应增设外拉线。
第一节施工工艺流程及现场布置一、施工工艺流程内拉线抱杆分解组塔施工工艺流程见下图二、现场布置内拉线抱杆单片组塔现场布置示意见图5-2。
内拉线抱杆双片组塔现场布置示意见图5-3。
(一）抱杆的选择及布置1、抱杆的构成抱杆由朝天滑车、朝地滑车及抱杆本身构成。
在抱杆两端设有连接拉线系统和承托系统用的抱杆帽及抱杆底座。
朝天滑车连接于抱杆帽，其主要作用是穿过起吊绳以提升铁塔塔片并将起吊重力沿轴向传递给抱杆。
单片组塔法用单轮朝天滑车，双片组塔法用双轮朝天滑车。
抱杆帽与抱杆的连接，一般采用套接力式。
朝天滑车能在抱杆顶端围绕抱杆中心线水平旋转，以适应起吊绳在任何方向都能顺利通过。
朝地滑车连接于抱杆底座，其作用是提升抱杆。
抱杆分段应用内法兰连接，以便在提升抱杆时，能顺利通过腰环。
如果为外法兰接头，提升抱杆过程中，接头通过应有防卡阻的措施。
2、常用的内拉线抱杆(1)木抱杆400mm*9-12m，适用于吊装110kV及以下线铁塔，限吊质量1500kg以下。
(2)薄壁钢管抱杆∮250mm*15-18m，分段内法兰，适用于吊装220〜500kV线路铁塔，限吊质量1500kg以下。
(3)铝合金抱杆□400 mm *15〜18m，分段内法兰，适用于吊装220kV线路铁塔，限吊质量1000kg以下。
内悬浮内(外)拉线抱杆分解组塔安全措施
内悬浮内（外）拉线抱杆分解组塔安全措施一、起吊构件（或塔片）的安全措施（1）塔片的绑扎点应在构件节点处，两吊点绳的火角应不大于120°。
塔片的补强方案应当符合作业指导书的要求。
（2）塔片吊离地面时应暂停牵引，检查各连接部位是否牢固及塔片变形情况。
（3）塔片起吊过程当中，指挥人应站在构件起吊方向的侧面，随时监视塔片与已组塔体的间隙，宜控制在0.2〜0.5m，严格防范塔片触碰或挂住塔体。
（4）提升抱杆使用腰环时，起吊塔片时腰环不得受力。
（5）随着塔片的上升，塔片的控制绳（即攀根绳）应随之松出。
（6）塔片就位时应该先低侧后高侧；主材和大斜材未全部连接牢固前，不得在出住的塔片上作业。
（7）对于内拉线抱杆，若双面吊装构件时，两侧荷重、提升速度及就位应基本一致。
（8）塔片起吊过程当中，髙处作业人员应站在安全位置（塔体内侧的非起吊方向）；就位时高处应有人统一指挥。
二、提升内悬浮内拉线抱杆的安全措施（1）抱杆应当设置两道腰环。
若为单腰环，抱杆顶部应设临时拉线控制。
（2）两道腰环间的垂直距离应尽量大一些，不宜少于6m，以保持抱杆的稳定。
（3）若不用腰环时，应利用内拉线控制抱杆的提升和稳定，防止抱杆倾倒。
三、提升内悬浮外拉线抱杆的安全措施（1）外拉线应通过拉线控制器或滑车组进行操作控制。
地锚应牢固可靠，不得以岩石或树桩代替地锚。
（2）外拉线应随抱杆的提升而随之松出；应当由技工操作，不得由不熟练的民工单独进行操作。
（3）抱杆提升到位后应该先固定承托绳再收紧四侧拉线。
（4）需要收紧临时拉线时，应采用链条葫芦或双钩收紧。
四、抱杆调整的安全措施（1）抱杆的倾斜角不应大于10°，以保证承托绳受力均衡。
（2）调整抱杆倾斜时应当由专人指挥，拉线松出应缓慢操作。
（3）抱杆调整到位后，四根拉线应同时收紧并固定。

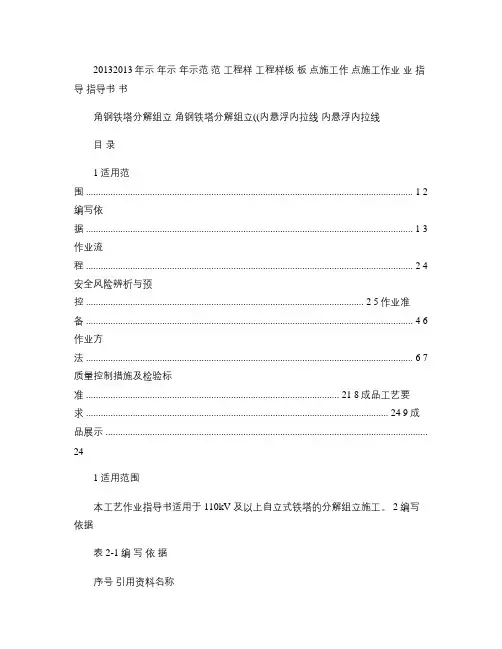

26-2角钢铁塔分解组立(内悬浮内拉线)施工作业指导书.
20132013年示年示年示范范工程样工程样板板点施工作点施工作业业指导指导书书角钢铁塔分解组立角钢铁塔分解组立((内悬浮内拉线内悬浮内拉线目录1适用范围 ..................................................................................................................................... 1 2编写依据 ..................................................................................................................................... 1 3作业流程 ..................................................................................................................................... 2 4安全风险辨析与预控 ................................................................................................................. 2 5作业准备 ..................................................................................................................................... 4 6作业方法 ..................................................................................................................................... 6 7质量控制措施及检验标准 ....................................................................................................... 21 8成品工艺要求 ........................................................................................................................... 24 9成品展示 ...................................................................................................................................241适用范围本工艺作业指导书适用于 110kV 及以上自立式铁塔的分解组立施工。
铁塔组立安全措施(新版)
Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes__________________________________________________精品文档 / Word 文档 / 文字可改备注：传统安全中认为技术只要能在人不犯错误时保证人安全就达到了技术的根本要求，但更进一步的技术安全观对技术的追求还应该包括保证防止人犯错，乃至在一定范围内缓冲、包容人的错误。
第一节普通规定铁塔有多种型式，铁塔组立有多种方法，各种铁塔各种组立方法均应执行的通用安全措施为普通规定。
普通规定也是组立杆塔的基本安全要求。
从人员、机具、材料、方法、环境等五个方面介绍其安全要求。
一、人员方面(1)必须由有组立杆塔经验的人员担任现场指挥和安全监护人(也称安全负责人)。
(2)组塔班组必须有专职安全员，班组长与专职安全员不能同为一人。
(3)登高作业及相关作业人员必须经培训后持证上岗。
(4)对施工人员有两点严格要求：一是组立杆塔过程中，严禁吊件下方有人；二是严禁人员站在受力钢丝绳的内侧。
(5)对非施工人员有两个“不许”：一是在组立杆塔时，非施工人员不许进入 1.2 倍杆塔高的范围内；二是不许非施工人员进入作业区--这是指在组装及组立准备工作期间的要求，作业区的范围应用围绳或者围栏标志清晰。
二、机具方面(1)地锚和锚桩：一是地锚和锚桩的规格、数量、位置应符合施工作业指导书的规定；二是使用卧式地锚时，地锚套(俗称地锚鼻，即用钢丝绳制作的绳套)引出方向应开挖马道，马道与受力方向应一致；三是不得利用树木或者外露岩石作牵引或者制动等主要受力的锚桩。
用作暂时拉线锚桩也应子细观察和鉴别，确保受力可靠。
(2)抱杆：抱杆是组立杆塔的主要起重工其之一，型式、规格多样。
规定有两点：一是组立 220kV 及以上杆塔时，不得使用木抱杆；二是立杆塔前应检查抱杆朴重、焊接、铆固等情况。
输电线路铁塔内悬浮内拉线抱杆分解组塔施工工艺【最新版】
输电线路铁塔内悬浮内拉线抱杆分解组塔施工工艺1组塔的规定1.1 基本规定(1)铁塔组立施工前，应针对塔型特点及施工条件进行铁塔组立施工技术设计，制定相应的施工方案和编制作业指导书。
(2)铁塔组立施工技术设计时，应在计及风荷载的影响下对所用机具受力状况进行分析、计算，并应以受力最大值作为选择工器具的依据。
(3)组塔施工用抱杆的设计、制造、使用应符合《电力建设安全工作规程第2 部分电力线路》DL 5009.2 、《输电线路施工机具设计、试验基本要求》DL/T 875 和《架空输电线路施工抱杆通用技术条件及试验方法》DL/T 319 的规定。
(4)其他起重机具的设计、制造和使用应符合《电力建设安全工作规程第 2 部分电力线路》DL 5009.2 和《输电线路施工机具设计、试验基本要求》DL/T 875 的规定。
(5)铁塔组立方法的选择及施工场地布置应符合环境保护与水土保持要求，并应符合《建设工程施工现场环境与卫生标准》JGJ 146 的规定。
(6)组塔施工前铁塔基础应经中间检查验收合格。
(7)铁塔施工质量应符合《110kV~750kV 架空输电线路施工及验收规范》GB 50233 的规定及设计要求。
1.2 一般规定(1)内悬浮内拉线抱杆适用于场地狭窄、有条件设置内拉线的一般塔型的吊装，不适用于酒杯型、猫头型、紧凑型铁塔组立。
(2)内悬浮内拉线抱杆两内拉线平面与抱杆的夹角不应小于15º。
(3)抱杆底部通过锚固于铁塔四根主材上的承托绳承托固定，承托绳的悬挂点应设置在有大水平材的塔架断面处，当无大水平材时，应验算塔架强度，强度不满足要求时应采取补强措施。
两对角承托绳间夹角不应大于90º。
(4)抱杆顶部设置的内拉线下端应锚固在己组立塔体上端的主材节点处的施工孔上，并应通过调节装置控制内拉线长度。
当铁塔无施工孔时，承托绳与主材连接处宜设置专门夹具。
(5)构件起吊过程中，保持吊件与铁塔间距不应小子100mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅供参考[整理] 安全管理文书
内悬浮内（外）拉线抱杆分解组塔安全措施
日期：__________________
单位：__________________
第1 页共4 页
内悬浮内（外）拉线抱杆分解组塔安全措施
一、起吊构件（或塔片）的安全措施
（1）塔片的绑扎点应在构件节点处，两吊点绳的火角应不大于120°。
塔片的补强方案应符合作业指导书的要求。
（2）塔片吊离地面时应暂停牵引，检查各连接部位是否牢固及塔片变形情况。
（3）塔片起吊过程中，指挥人应站在构件起吊方向的侧面，随时监视塔片与已组塔体的间隙，宜控制在0.2〜0.5m，严防塔片触碰或挂住塔体。
（4）提升抱杆使用腰环时，起吊塔片时腰环不得受力。
（5）随着塔片的上升，塔片的控制绳（即攀根绳）应随之松出。
（6）塔片就位时应先低侧后高侧；主材和大斜材未全部连接牢固前，不得在出住的塔片上作业。
（7）对于内拉线抱杆，若双面吊装构件时，两侧荷重、提升速度及就位应基本一致。
（8）塔片起吊过程中，髙处作业人员应站在安全位置（塔体内侧的非起吊方向）；就位时高处应有人统一指挥。
二、提升内悬浮内拉线抱杆的安全措施
（1）抱杆应设置两道腰环。
若为单腰环，抱杆顶部应设临时拉线控制。
（2）两道腰环间的垂直距离应尽量大一些，不宜少于6m，以保持抱杆的稳定。
（3）若不用腰环时，应利用内拉线控制抱杆的提升和稳定，防止抱杆倾倒。
第 2 页共 4 页
三、提升内悬浮外拉线抱杆的安全措施
（1）外拉线应通过拉线控制器或滑车组进行操作控制。
地锚应牢固可靠，不得以岩石或树桩代替地锚。
（2）外拉线应随抱杆的提升而随之松出；应由技工操作，不得由不熟练的民工单独操作。
（3）抱杆提升到位后应先固定承托绳再收紧四侧拉线。
（4）需要收紧临时拉线时，应采用链条葫芦或双钩收紧。
四、抱杆调整的安全措施
（1）抱杆的倾斜角不应大于10°，以保证承托绳受力均衡。
（2）调整抱杆倾斜时应由专人指挥，拉线松出应缓慢操作。
（3）抱杆调整到位后，四根拉线应同时收紧并固定。
第 3 页共 4 页
