超长无缝施工技术在保百购物广场

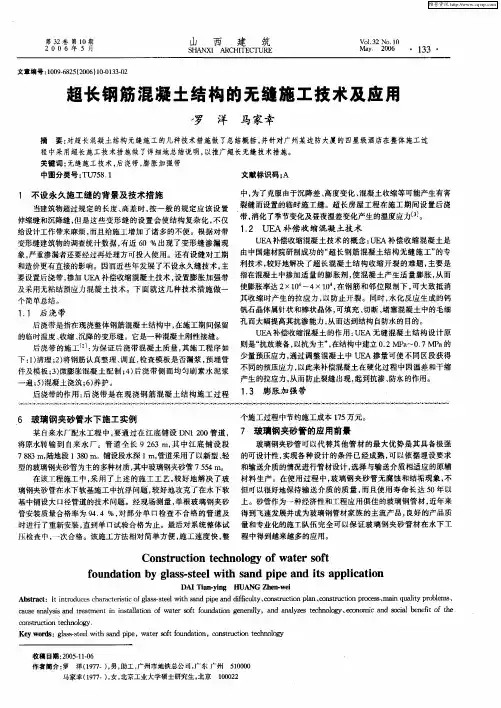

超长钢筋混凝土结构的无缝施工技术及应用
． 后浇带 的作 用 ： 后浇 带 是在 现浇 钢筋 混凝 土结 构 施 工过 程 １３ 膨胀加 强 带
６ 玻璃钢夹砂管水下施工实例
将原水转输 到 自来 水 厂。管 道 全长 ９２３ｒ， 中江底 铺 设 段 ６ ｌ ｆ其
个施工过程 中节约施工成本 １５万元。 ７
某 自来水厂配水工程 中 ， 要通过在 江底 铺设 ＤＮ１２０管 道 ， ７ 玻璃钢夹砂管的应用前景 ０ 玻璃钢夹砂管可 以代替其 他管 材 的最 大优势 是其 具备极强 实现各 种设计 的条 件 已经成熟 ， 以依据 埋设要求 可 ７８ ３ｎ， ８ ｌ陆地段 １３０ｎ。铺设段水深 １ｍ， ８ ｌ 管道采用了以新型 、 轻 的可设计性 ，
． 补偿 收 缩 混凝土技 术 给设计工作 带来 麻烦 ， 而且给施工增加 了诸多 的不便 。根 据对带 １ ２ Ｌ 补偿收缩混凝 土技 术 的概念 ： Ｅ Ⅱ Ｕ Ａ补偿 收缩 混凝土是 变形缝建筑 物的调查统计 数据 ， 近 ６ ％出现了变形 缝渗 漏现 有 Ｏ
超长 钢筋混凝 土结 构无缝 施工” 的专 象， 严重渗漏者还要经过再处理方可投入使用。还有设缝对工期 由中国建材 院研制成 功的“
型的玻璃钢夹砂管为主的多种材质 ， 其中玻璃钢夹砂管 ７５４ ｌ ５ 。 ｎ
和输送介质的情况进行管材设计 ， 选择与输送介质相适应的原辅
玻 不 在该工程施工 中， 采用 了上述 的施 工 工艺 ， 较好地 解决 了玻 材 料生产 。在使 用过程 中， 璃钢夹 砂管无 腐蚀和结垢 现象 ， 璃钢夹砂管在水下软基施工 中抗 浮问题 ， 好地攻克 了在 水下软 但可以很好地保持输送介质 的质量， 较 而且使用寿命长达 ５ ０年以
基中铺设大 １ ３ 径管道的技术问题。经现场测量 ， 单根玻璃钢夹砂 上。砂管作为一种经济性和工程应用俱佳的玻璃钢管材， 近年来 良好的产品质 管安装质量合格率为９ ． ４４％， 对部分单 口检查不合格的管道及 得到飞速发展并成为玻璃钢管材家族的主流产品，
某广场地下超长混凝土结构无缝施工技术及质量控制
高 的水泥 ， 防止 混 凝 土 温 升 与环 境 温 度 差 幅度 过 大 而 形 成 温度 裂 缝 。
减水剂应满足《 混凝土外加剂》Ｇ －８ ７ ） （ Ｂ－ ０ ６ 要求。
为 了进一步 降低 混凝土 的收缩 ， 本工程采 用收缩率低 的新一代聚 羧酸 系高性 能减水剂 （ 江苏 博特新材料有 限公司 的 Ｐ Ａ 聚羧酸高性能减水剂 ） Ｃ￣ 。
胀加 强带顶板 部位 先浇混 凝土 一侧 防水层 宜 附加一
层 （ 图 ３） 见 。
Ｖ
中间增长 到 Ｂ Ｄ两点 时 ， 、 ≥ （ 混凝 土抗 拉 强度 ）开 始发 ，
生 开 裂 ， 放 能 量 ； 采 用 ／ 释 仅 Ｊ ＼
查 塑
， ／
ｒ
— —
止水钢板
危浇混 凝土
Ｊ ｉｔ ｓ ｏ ｓ ｕｔ ｎＴ ｃ ｎ ｌｇ ｄＱ ａｉ ｏ ｔ ｌ ｆ ｄ ｒｒｕ ｄＳ ｐ ｒ ｏ ｇ ｏｎｌ ｓ ｎｔ ｃｉ ｅｈ ｏｏ ｙａ ｕ ｌｙＣ ｎｒ ｅｇｏ ｎ ｕ ｅ— ｎ ｅ Ｃ ｒ ｏ ｎ ｔ ｏ ｏ Ｕｎ ｌ
Ｃ ｎｒｔ Ｓｒｃ ｒ ｉ Ｓ ｕｒ Ｐｏ ｃ ｏ ｃｅ ｔ ｔ ｅｎ ｑ ａｅ ｒ ｔ ｅ ｕｕ ａ ｊ ｅ
、 ＼
掺 量 膨 胀剂 的 膨胀 混 凝 土进
行 浇筑 的超长混凝 土结构 ， 能
＾
够抵消 部分温度 收缩应 力 ， 其 收 缩 应 力 曲线 为 Ａ Ｇ Ｅ， Ｆ Ｈ 应
钢丝网
（ ）墙板膨胀加强带示意图 ｂ
力从 两边 向中 间随 结 构长 度 的延伸而增长 ， 达到 Ｆ Ｈ两点 、
胀可补偿部 分后 期的收缩 ， 收缩 落差 比普通混凝 土 其 少 ３ ％左右 ， ０ 一般小于 极限拉伸 变形 ｓ， 大于 ｓ 开 稍 裂。 由于补偿 混凝土干缩开始 时间往后推 迟， 此期间混
超长底板连续无缝施工方案
石园南区配套用房工程WG-HEA补偿收缩混凝土超长结构连续无缝施工方案一、概述石园南区配套用房工程由陕西省冶金设计院设计，该工程总长94m，总宽约44m，筏板厚1.2m。
筏板混凝土设计强度等级为C35S8。
侧墙厚500mm，混凝土设计强度等级为C45S8。
根据本工程的实际情况，我公司推荐使用WG-HEA抗裂型防水剂，掺量为8%（占胶凝材料总量），膨胀加强带内的掺量为12%。
即可实现超长结构无缝设计与施工技术。
二、需要解决的几项技术问题1、防水技术的选择防水是一项系统工程，涉及设计、施工、材料、管理和维护诸方面。
总的来说，防水技术分建筑防水与结构防水。
建筑防水是指附加在结构上的外防水层，结构防水是指钢筋混凝土结构的本体防水。
结构自防水是“治本”的防水技术，合理的结构自放防水技术可做到永久防水。
在防水面积较大的工程中，由于收缩是水泥混凝土的特性，当混凝土的收缩超过临界值时，会使结构产生裂缝，从而破坏结构的整体防水质量。
而采用WG-HEA抗裂型防水剂配制的补偿收缩混凝土则从根本上摆脱了普通混凝土产生收缩的缺陷，杜绝结构出现有害裂缝的可能，从而提高了结构的整体防水功能。
2、后浇带的留置与节省工期的矛盾根据规范要求，由于现浇混凝土结构每隔20-40m设一条后浇带，这是基于普通混凝土的收缩特性而设。
后浇带是一种扩大伸缩缝间距和取消收缩缝的有效措施，它既是施工措施，也是设计手段。
但后浇带一般需经过两个月左右才能填缝，使工期延长；另外，后浇带的清理是一件十分麻烦、繁重的工作。
清理不好，会成为渗漏的隐患；同时也会影响结构物的整体质量。
因此，减少甚至取消后浇带，节省工期，将是本工程的主要技术问题之一。
3、如何解决工程施工及建筑物使用过程的温差收缩华北地区温度变化较大，这对大面积施工极为不利。
为控制混凝土温差裂缝，在设计和施工方面已有许多成功经验，如掺入WG-HEA抗裂防水剂来配制补偿收缩混凝土，不仅能补偿收缩混凝土收缩（包括混凝土干缩和大部分温差收缩），并且施工方便，造价低，是防止温差收缩和干燥收缩裂缝产生的有效技术措施。
谈无缝施工技术在大面积楼板施工中的应用
谈无缝施工技术在大面积楼板施工中的应用无缝施工技术是一种高效、规范和可靠的施工方法，广泛应用于大面积楼板施工中。
它通过使用特殊的材料和施工工艺，实现楼板的无缝连接和平整度的控制，从而提高施工质量和效率。
无缝施工技术可以提高楼板的耐久性和稳定性。
传统的楼板施工方法中，往往需要将混凝土浇筑成多个小块，再使用钢筋和浇注层将它们连接在一起。
而无缝施工技术则采用了一体化的浇筑方法，避免了多次连接带来的接缝隐患。
这样一来，不仅能够提高楼板的整体稳定性，还能够减少混凝土的开裂和变形，延长楼板的使用寿命。
无缝施工技术可以提高施工效率和质量控制。
传统的楼板施工需要多次操作和连接，而无缝施工技术只需要一次浇筑，大大缩短了施工周期。
无缝施工技术还能够通过使用预制板材和特殊的施工工具，实现楼板表面的平整度控制和均匀性，确保楼板的质量达到设计要求。
无缝施工技术可以节省施工材料和人力成本。
由于无缝施工技术不需要使用大量的钢筋和浇注层连接楼板，因此可以减少相关材料的使用量。
由于一次性浇筑的施工方法，也能够减少人力和设备的调度成本。
这样一来，无缝施工技术可以大大节省施工成本，提高施工效益。
无缝施工技术可以提高施工安全性。
由于无缝施工技术中不需要进行多次接缝连接，因此减少了工人在施工现场的操作时间和风险。
无缝施工技术还采用了特殊的施工工艺和工具，提高了施工过程的安全性和稳定性。
这样一来，无缝施工技术能够减少事故的发生概率，保障了施工人员和施工现场的安全。
无缝施工技术在大面积楼板施工中有着广泛的应用前景。
它可以提高楼板的耐久性和稳定性，提高施工效率和质量控制，节省施工材料和人力成本，提高施工安全性。
随着技术的不断发展和成熟，相信无缝施工技术将会在建筑领域中得到更广泛的应用。
超长结构无缝施工技术应用分析
超长结构无缝施工技术应用分析发布时间：2021-07-08T11:53:34.077Z 来源：《建筑实践》2021年7期（上）作者：杨自磊[导读] 本文根据库尔勒市新汇嘉地下停车场筏板、顶板及挡土墙杨自磊中铁十四局集团第三工程有限公司济南市邮编250000摘要本文根据库尔勒市新汇嘉地下停车场筏板、顶板及挡土墙采用的超长结构无缝施工技术为例，主要论述超长结构无缝施工技术的应用可行性，实践表明超长结构无缝施工方案可以有效防止混凝土开裂，提高结构的自防水性，保证结构工程质量，最主要的是可有效缩短施工工期，具有较强的工程适用性及，可为类似工程提供借鉴。
关键词超长结构无缝施工 TB-CSA 膨胀加强带施工技术1．前言在现代城市发展中，超长混凝土结构在大型公共建筑和居民小区中的应用十分广泛。
在现浇整体式钢筋混凝土结构中，为防止混凝土裂缝和水化热产生的温差产生裂缝，通常设置后浇带。
但后浇带的清理工作十分麻烦，且后浇带一般要经过60d之后才能施工，施工工期较长，而后浇带处理不好则会留下渗漏的隐患。
利用TB-CSA抗裂防水剂拌制补偿收缩混凝土，在收缩应力最大处设置膨胀加强带，其余部位采用补偿收缩混凝土，使混凝土产生适量微膨胀，可有效抵消混凝土收缩时产生的拉应力，防止混凝土开裂，从而达到混凝土超长结构无缝施工的目的。
2．工程概况库尔勒市新会及地下停车场为地下两层停车场，主体采用钢筋混凝土框架结构，地下一层层高为4.20m，地下二层层高为5.10m。
顶板采用钢筋混凝土现浇板。
基础采用柱下独立基础+防水板。
本工程结构长约151.5米，宽77.4米，属超长结构，工程整体抗裂防水难度高。
3．原设计方案与变更方案对比按照原设计图纸，本结构设计有“三横一竖”共计四道温度后浇带，如按传统设计，温度后浇带需混凝土浇筑至少60天后方能浇筑，施工工期长，而本项目为州市重点项目，工期压力较大，这就决定了本项目不能按照传统施工工艺进行施工。
超长无缝的施工技术
超长无缝施工技术在东莞商业中心三期应用摘要：本文介绍了东莞商业中心三期工程地下室使用补偿收缩混凝土进行超长无缝施工的效果。
超长结构混凝土工程，在混凝土中掺入SY-G高性能膨胀剂，以膨胀加强带取代后浇带实现超长结构无缝施工，同时SY-G高性能膨胀剂配制的补偿收缩混凝土，可防止混凝土的开裂。
关键词补偿收缩混凝土膨胀加强带连续施工1．工程概况东莞市商业中心三期建设单位是东莞市商业中心发展XX，设计单位是XX市华侨城天华建筑设计XX,施工单位是中国建筑第五工程局XX。
本工程地下室尺寸112m×150m,地下室底板(梁、板)及地下室外墙混凝土强度等级为C30，混凝土抗渗等级为S8。
本工程原设计在底板上设有多条长短不等的后浇带，如此规模的后浇带施工必然会引起很多问题，比如：后浇缝的留置、清理、支模等工序繁多、时间跨度长,施工成本高,且难以保证混凝土整体质量，处理不好易成为渗漏的隐患。
大量工程实践证明，留缝并不能较好地解决混凝土构造物的开裂问题。
当前钢筋混凝土结构裂缝普遍存在，应采取合理措施，有效避免混凝土自身体积变形等因素造成的结构开裂，提高构筑物的耐久性，延长使用寿命。
根据本工程的实际情况，经过综合比较分析，在本工程地下室施工过程中采用SY-G膨胀抗裂剂配制补偿收缩混凝土，同时采用中国建筑材料科学研究院的补偿收缩混凝土《超长钢筋混凝土结构无缝设计和施工方法》专利技术（专利号：ZL93117132.6），即在一定的原那么下利用膨胀加强带取代后浇带，在该工程中进行混凝土结构自防水和无缝施工，能有效控制有害裂缝，提高混凝土结构的耐久性，同时加快施工速度，该技术的综合利用可以有效地解决该工程中的以上问题，使总体综合费用大大降低。
本工程底板加强带布置如下：2.补偿收缩混凝土防渗抗裂的基本原理在普通水泥中加入8～12%SY-G高性能膨胀剂时，拌水后会生成大量膨胀性结晶化合物——水化硫铝酸钙（C3A·3CaSO4·32H2～0.7MPa的预压应力，这一压应力可抵消在硬化过程中产生的收缩拉应力，或使其小于混凝土的拉伸极限，从而防止混凝土的收缩开裂。
超长结构膨胀加强带连续无缝施工方案
XXXX项目膨胀加强带无缝施工方案编制单位：河北建设集团保定项目部编制日期：2016年6月13日目录1、工程概况________________________________________________________ 02、工程特点及施工难度______________________________________________ 03、补偿收缩混凝土无缝施工的理论依据________________________________ 0 3.1补偿收缩混凝土裂缝控制的基本原理 ____________________________________ 0 3。
2无缝设计的理论依据之一：应力分析 ___________________________________ 13.3无缝设计的理论依据之二：变形分析 ____________________________________ 34、主要施工技术措施________________________________________________ 3 4。
1膨胀加强带的设置 ___________________________________________________ 3 4。
2加强带的施工 _______________________________________________________ 35、混凝土配合比设计________________________________________________ 7 5。
1对原材料的要求 _____________________________________________________ 75.2补偿收缩混凝土配合比设计要求 ________________________________________ 76、混凝土的施工____________________________________________________ 8 6.1原材料计量 __________________________________________________________ 8 6.2混凝土搅拌 __________________________________________________________ 8 6。
谈无缝施工技术在大面积楼板施工中的应用
谈无缝施工技术在大面积楼板施工中的应用随着城市化进程的不断加快，建筑业也在快速发展，大面积楼板的施工越来越引起建筑业的关注。
而在大面积楼板的施工中，无缝施工技术的应用已经成为一种趋势。
无缝施工技术通过提高施工效率、减少人工成本、提高施工质量等方面，为大面积楼板施工带来了一系列的便利和优势。
本文将就无缝施工技术在大面积楼板施工中的应用进行详细的探讨。
一、无缝施工技术的原理无缝施工技术是一种先进的施工工艺，其原理是通过在施工过程中不断滚动铺设的方式，使得混凝土在干燥的同时能够无缝连接，从而形成整体坚固的楼板。
这种技术主要应用于大面积楼板的施工，能够提高施工效率，减少人力成本，同时也能够保证施工质量。
1. 提高施工效率采用无缝施工技术，可以实现连续不间断的施工，从而提高了施工效率。
传统的施工方式需要不断的停工、换模板，衔接等操作，而无缝施工技术则能够避免这些操作，从而节省了大量的时间。
2. 减少人力成本传统的大面积楼板施工需要大量的劳动力来进行模板的搭设、拆除等操作，而无缝施工技术则能够大大减少这些人力成本。
因为无缝施工技术不需要停工、换模板，只需要少量的劳动力就能够完成整个施工过程。
4. 更加经济环保由于无缝施工技术能够减少施工所需的模板、支撑材料等，因此能够减少对自然资源的消耗，从而更加经济环保。
传统的施工方式中，需要大量的木材、钢材等材料来搭设模板、支撑，而无缝施工技术则能够减少或者取消这些材料的使用，从而减少了对自然资源的消耗。
5. 更加安全在大面积楼板的施工中，安全问题一直是一个关注的焦点。
传统的施工方式中，因为需要搭设、拆除模板等，经常会出现安全事故。
而无缝施工技术则能够减少这些操作，从而大大提高了施工的安全性。
在实际的施工中，无缝施工技术已经得到了广泛的应用，并取得了不错的效果。
以下将介绍几个无缝施工技术在大面积楼板施工中的应用案例：1. 上海某高层办公楼的大面积楼板采用了无缝施工技术，最终得到了令人满意的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超长无缝施工技术在保百购物广场摘要：本文介绍了保百购物广场—停车楼工程使用补偿收缩混凝土进行超长无缝施工的效果。
超长结构工程，在混凝土中掺入高性能膨胀剂，以膨胀加强带取代后浇带实现超长结构无缝施工，同时高性能膨胀剂配置的补偿收缩混凝土，可防止混凝土的开裂，加快工程施工进度。
关键词补偿收缩混凝土；膨胀加强带；连续施工
一、工程概况：
保百购物广场扩建工程—停车楼是保定市重点工程，本工程地下三层，地上五层，平面尺寸为东西长99.4米，南北长85.7米。
建筑面积69902.27m2，单层建筑面积8435m2。
基础为800mm厚笩板基础，混凝土强度等级为c30，抗渗等级为p6，地下二、三层楼板厚400mm，地下一层到五层楼板厚为200mm，混凝土强度等级为c35。
该工程单层面积大，混凝土总量将近4万立方米，该工程甲方要求主体工期为120天，如果按后浇带的常规做法根本无法实现，因此设计采用了超长无缝施工技术，即采用补偿收缩混凝土在养护期间产生的自应力抵抗混凝土收缩产生的收缩应力，从而防止收缩裂缝，这样不仅能有效控制有害裂缝，提高混凝土结构的耐久性，同时加快施工速度。
二、设计方案
1、利用膨胀加强带代替传统后浇带的方法，该工程东西、南北方向各设两道加强带，加强带宽为2米，加强带两侧混凝土使用小膨胀（膨胀率为3/万）混凝土，加强带内使用大膨胀（膨胀率为5/万）混凝土，而且加强带内混凝土比两侧混凝土提高一个强度等级。
加强带两侧铺设密目钢丝网，并用φ8@150的立筋加固(800厚底板采用φ12@150立筋加固)，防止混凝土流入加强带内。
对于墙体考虑到养护困难，难以达到膨胀混凝土的要求，容易出现收缩裂缝，所以采用后浇加强带（2米宽）的形式，即分段浇筑膨胀混凝土，养护14天后，用大膨胀率混凝土回填，并要设钢板止水带。
三、施工总体部署
1、本工程单层面积为8400多平米，以加强带为界分三个流水段施工，即采用间歇式无缝施工法，即浇筑至加强带一侧作为施工缝，在下次浇筑混凝土前，把施工缝清理干净，凿去部分保护层，充分湿润混凝土界面，然后浇筑加强带，然后浇筑带外大面积混凝土，如此循环下去。
2、本工程全部采用商品混凝土，选用三台拖式泵和一台汽车泵作为混凝土运输，混凝土浇筑时先用小膨胀混凝土从两侧浇筑，在接近膨胀加强带位置时，提前用一台塔吊进行加强带内大膨胀混凝土浇筑，等加强带混凝土浇筑完毕后，再用小膨胀混凝土浇筑加强带两侧混凝土。
四、混凝土试配及材料要求
超长结构无缝施工，对膨胀混凝土膨胀率的保证至关重要，膨胀率偏小，则补偿收缩能力不足，无缝施工难以实现，膨胀率过大，对混凝土强度有明显影响。
根据试配经验，uea掺量占胶结材料的10%-12%之间，同时利用收缩膨胀仪进行测定，保证膨胀率在设计范围内。
配合比在满足施工工艺的情况下尽量减少混凝土坍落度以减少混凝土收缩，一般坍落度控制在160±20mm范围。
五、施工过程控制
1、混凝土振捣
每个施工段必须保证连续作业，底板浇筑时按“斜面分层，一个坡度，依次推进，一次到顶”的连续浇筑方法，混凝土自然流淌形成一个斜坡。
这样保证及时接茬，避免冷缝的出现。
为防止混凝土集中堆积，先振捣出料口处混凝土，形成自然流淌坡度，然后全面振捣，并严格控制振捣时间、振捣棒的移动间距和插入深度。
施工时不得用振捣棒拖赶混凝土。
振捣以快插慢拔为原则，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。
振捣时，振动棒上下略为抽动，振捣时间为20-30秒，但以混凝土面不再出现气泡、不再显著下沉、表面泛浆和表面形成水平面为准。
振捣上一层时应插入下层混凝土面50-100mm，以消除两层间的接缝。
2、混凝土养护
使用膨胀剂的掺膨胀剂的混凝土浇筑完毕后，养护工作十分重要，否则就难以发挥膨胀剂的功效。
而且混凝土的收缩变形主要发
生在早期，因此前期的养护工作至关重要。
即应随抹最后一遍随覆盖薄膜，保水养护。
在混凝土终凝后2小时即可开始浇水养护，水养时间不低于14天。
为了保证养护效果，必须派专人养护，杜绝出现干燥情况，确保混凝土硬化的顺利进行。
六、施工注意事项
1、施工前的技术准备及质量控制
超长混凝土结构无缝施工是一项先进的施工技术，要做好浇筑前的各项准备工作。
施工前针对工程结构特点编制详细可行的施工方案、技术交底，并落实到施工班组、到操作工人。
提前抓好各种原材料的质量控制，现场机械设备的选用和检修，同时要充分考虑浇筑过程中可能出现的问题
2、在混凝土浇筑时，注意严防其它部位混凝土进入膨胀加强带内。
严禁混凝土散落在尚未浇筑的部位，以免形成潜在的冷缝或薄弱点。
浇筑混凝土前的润管砂浆采用灰斗集中收集，拆管排除故障或其它原因造成的废弃混凝土及时清理干净，严禁进入工作面。
3、混凝土浇筑过程中施工员、质检员必须全程旁站，尤其是当快浇筑到加强带位置时，应及时通知搅拌站供应加强带混凝土。
监理也应进行旁站，逐车记录核对供应单，严禁出现用错混凝土现象。
4、在加强带位置，应先浇筑加强带内混凝土，对于厚大结构应使加强带内混凝土高于两侧混凝土。
5、后浇加强带混凝土浇筑前，应对加强带两侧结构面清理干净，
不得污染和留有浮浆，振捣到此位置时，应加强振捣，防止密目铁丝处网形成薄弱层。
而且要将高出的铁丝网压入到混凝土内，加强对此处的抹压。
6、膨胀混凝土必须特别注意养护，因为只有在湿润状态下，才能发挥uea混凝土的膨胀作用，也才能真正实现超长无缝施工。
所以混凝土浇筑后应立即覆盖塑料薄膜，终凝后立即浇水养护。
7、墙体的养护难度要比楼板大，所以我们采用优质养护液，拆模后立即涂刷养护液，而且必须保证养护液不得有漏刷。
同时适当延迟墙体拆模的时间。
七、结论
1、本工程主体历时120天，按甲方要求如期完工。
到现在已有5个月时间，主体结构施工完毕后未出现裂缝、渗漏质量问题。
2、由于取消了后浇带，避免了后浇带部位长期占用周转工具及模板，也避免在砌体施工期间因后浇带脚手架而影响进度；省去后浇带的清缝、凿毛、钢筋除锈等复杂工序，节省了人工，省去了后期重新调整脚手架及重新安装模板的费用，降低了工程造价。
超长无缝施工技术在保百购物广场—停车楼工程中的应用过程中，正确的使用了高性能膨胀剂，很好的控制了施工过程中的各个环节，有效的控制了混凝土的温度应力，有效实现了结构自防水和超长无缝施工的目的。
