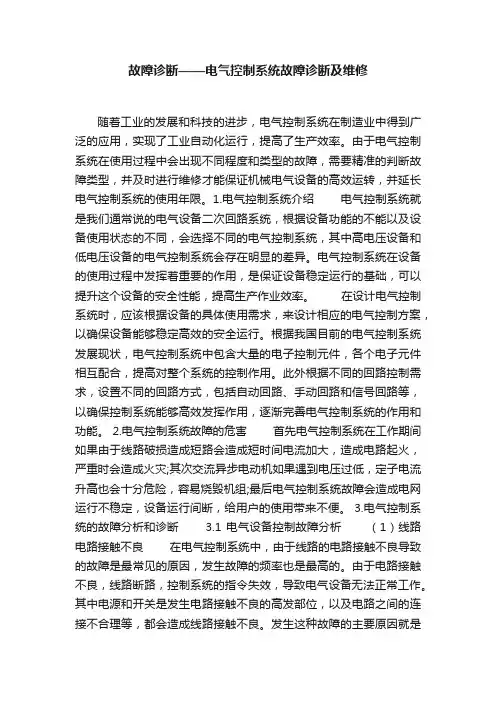

故障诊断——电气控制系统故障诊断及维修
故障诊断——电气控制系统故障诊断及维修随着工业的发展和科技的进步，电气控制系统在制造业中得到广泛的应用，实现了工业自动化运行，提高了生产效率。
由于电气控制系统在使用过程中会出现不同程度和类型的故障，需要精准的判断故障类型，并及时进行维修才能保证机械电气设备的高效运转，并延长电气控制系统的使用年限。
1.电气控制系统介绍电气控制系统就是我们通常说的电气设备二次回路系统，根据设备功能的不能以及设备使用状态的不同，会选择不同的电气控制系统，其中高电压设备和低电压设备的电气控制系统会存在明显的差异。
电气控制系统在设备的使用过程中发挥着重要的作用，是保证设备稳定运行的基础，可以提升这个设备的安全性能，提高生产作业效率。
在设计电气控制系统时，应该根据设备的具体使用需求，来设计相应的电气控制方案，以确保设备能够稳定高效的安全运行。
根据我国目前的电气控制系统发展现状，电气控制系统中包含大量的电子控制元件，各个电子元件相互配合，提高对整个系统的控制作用。
此外根据不同的回路控制需求，设置不同的回路方式，包括自动回路、手动回路和信号回路等，以确保控制系统能够高效发挥作用，逐渐完善电气控制系统的作用和功能。
2.电气控制系统故障的危害首先电气控制系统在工作期间如果由于线路破损造成短路会造成短时间电流加大，造成电路起火，严重时会造成火灾;其次交流异步电动机如果遇到电压过低，定子电流升高也会十分危险，容易烧毁机组;最后电气控制系统故障会造成电网运行不稳定，设备运行间断，给用户的使用带来不便。
3.电气控制系统的故障分析和诊断 3.1 电气设备控制故障分析（1）线路电路接触不良在电气控制系统中，由于线路的电路接触不良导致的故障是最常见的原因，发生故障的频率也是最高的。
由于电路接触不良，线路断路，控制系统的指令失效，导致电气设备无法正常工作。
其中电源和开关是发生电路接触不良的高发部位，以及电路之间的连接不合理等，都会造成线路接触不良。
变、电室故障的判断、检查及处理模版
变、电室故障的判断、检查及处理模版一、引言电室故障的判断、检查及处理是维护电力设备正常运行的重要工作。
本文将探讨一种变电室故障的模版，包括故障的判断、检查以及处理方法。
二、故障判断1.故障指示灯亮起或报警器响起在变电室，当故障发生时，通常会安装有故障指示灯或报警器。
一旦这些设备发出信号，即可初步判断存在故障。
2.电力系统异常变化如果观察到电力系统出现异常变化，如电压突然下降、电流异常变化等，也可能是存在故障的表现。
这时需要进一步检查。
三、故障检查1.检查继电器状态继电器是电力系统中的核心控制元件，故障时往往会有相关继电器状态异常的情况。
对继电器进行全面检查，确认其状态是否正常。
2.检查保护装置工作情况保护装置是用于检测故障并保护设备正常运行的重要设备。
对保护装置进行检查，确认其是否正常工作。
可以通过检查保护装置的显示屏或观察保护装置的工作指示灯来判断其状态。
3.检查电力设备的连接情况故障往往与电力设备的连接有关，例如接线松动、设备接地不良等。
对电力设备的连接情况进行仔细检查，确认是否存在异常。
4.检查电力设备的运行状态对电力设备的运行状态进行检查，包括电机的转动情况、设备的温度、噪音等。
异常的运行状态可能是存在故障的表现。
四、故障处理1.排除简单故障首先要排除一些简单的故障，例如松动的接线、断路器跳闸等。
这些故障可以通过简单的操作或重置来解决。
2.寻找故障源如果无法排除简单故障，需进一步寻找故障源。
可以通过分段检查电力设备，逐一排查可能存在的故障部位。
3.修复故障设备或更换故障部件一旦找到故障部位，需进行修复或更换故障设备或部件。
根据故障的具体情况，选择适当的修复方法或更换方案。
4.重新测试和验证在进行故障处理后，需要重新测试和验证修复的设备或部件是否正常工作。
通过仪器的测量和其他相关检查，确保故障彻底解决。
五、结束语通过以上故障判断、检查及处理模版，可以有效指导变电室故障的处理工作。
在实际操作中，需要根据具体情况灵活运用，并结合相关专业知识和经验，以确保电力设备的安全稳定运行。
供配电系统的检查与维护模版(四篇)
供配电系统的检查与维护模版供配电系统是建筑物或工业场所中至关重要的组成部分之一，负责将电能从电源输送到各个电气设备和终端，因此对其进行定期的检查与维护至关重要。
下面是一个供配电系统检查与维护的模板，帮助您进行系统的有效管理。
一、检查配电室环境1. 检查配电室的温度和湿度是否在允许范围内。
2. 检查配电室周围是否有可燃物品或其他危险物品。
3. 清理配电室内的杂物，保持通道畅通。
二、检查配电设备1. 检查主配电开关和熔断器是否正常运行。
2. 检查电缆和接线是否完好，无损坏或漏电现象。
3. 检查电动机、电容器、变压器等设备的运行状态和温度。
4. 检查电气设备的标识是否清晰可见，是否符合安全要求。
三、检查接地系统1. 检查接地线是否连接牢固，无锈蚀或松动。
2. 使用万用表检测接地电阻是否符合规定标准。
3. 检查接地系统的连接点是否正常，无松动或断裂。
四、检查电缆和线路1. 检查电缆和线路是否存在破损、老化或弯曲现象。
2. 检查电缆或线路周围是否有可能损坏它们的锋利物体。
3. 定期进行电缆的绝缘电阻测试，确保其绝缘性能良好。
五、检查电动机和驱动器1. 检查电动机与驱动器之间的接线是否正确。
2. 检查电动机和驱动器的机械部分是否存在异常噪音或震动。
3. 检查电动机和驱动器的温度是否超过允许范围。
六、清洁与维护1. 定期清洁电气设备和配电室，确保无尘、无杂物。
2. 定期更换老化的电线电缆和配电设备。
3. 定期检查紧固件是否松动，需要时进行紧固。
七、安全检查1. 检查供配电系统是否符合安全标准和规范要求。
2. 检查配电盘和配电箱的门是否完好，能够正确关闭。
3. 检查消防设施是否齐备，如灭火器、喷淋系统等。
以上是供配电系统检查与维护的一个模板，可以根据需要进行适当的修改和完善。
定期的检查与维护可以确保供配电系统的正常运行和安全性，减少故障和事故的发生。
为避免不可预测的安全问题，建议专门聘请电气工程师或相关专业人员来进行检查与维护工作，以保证系统的可靠性和稳定性。
变、电室故障的判断、检查及处理模版
变、电室故障的判断、检查及处理模版一、故障判断：1. 变电站突然停电或部分停电2. 变电站电压异常（过高或过低）3. 变电站电流异常（过高或过低）4. 异常电气声音（如爆炸声、火花声等）5. 设备过热或冒烟6. 电气设备无法正常开关操作7. 外部输电线路发生意外（如倒塌、断裂等）8. 接地系统出现异常（如接地电阻升高）9. 其他异常情况二、检查步骤：1. 确定自身安全，戴好安全防护装备2. 检查设备运行状态：查看设备面板、指示灯、仪表等是否正常3. 检查电缆线路：检查电缆是否完好，有无破损、接触不良等情况4. 检查开关设备：检查开关机构是否正常动作、接触器是否粘连、触点是否烧焦等5. 检查绝缘：使用绝缘测试仪检测绝缘状况，判断是否存在漏电、击穿等现象6. 检查接地系统：检查接地电阻是否合格，防止接地异常导致的电击等安全问题7. 检查保护装置：检查各种保护装置是否正常运行，如差动保护、过电压保护等8. 检查传感器和信号：检查各种传感器及信号线路，确保传感器接线正确、传感器工作正常9. 测量电压和电流：使用测量仪器测量电压和电流，判断是否存在异常10. 检查并记录其他异常情况三、处理方法：1. 处理设备故障：根据具体故障情况，采取相应的维修措施，如更换损坏的零部件、修复接线等2. 处理电力故障：进行故障恢复操作，如切换备用电源、恢复电网供电等3. 处理安全隐患：如果发现存在严重安全隐患，需要及时采取措施确保人员安全，如疏散人员、隔离危险区域等4. 联系维修人员：如果自己无法解决故障，需要联系专业的维修人员进行处理5. 进行故障记录：记录故障的详细情况、处理方法以及处理结果，作为以后参考和经验总结以上是变电室故障的判断、检查及处理模版，希望对您有所帮助。
第七节电气控制系统常见故障的查找
第七章电气控制系统常见故障的查找电气控制电路故障的查找是一项技术性较强的工作，也是实际工作中一项十分重要和繁琐的工作。
具体的故障查找方法，不仅因人而异，因时而异，而且不同故障、不同的控制系统查找方法也互不相同。
控制系统出了故障后，一时难以弄清是什么地方出了问题，就需要进行故障点的查找，而故障点的查找又有一定规律。
实际中技能的培养就是对这一规律的摸索和积累。
作为一名电气工作者，应立足于一无图纸、二无资料、三无借鉴实例的情况下，独立地工作。
一方面要藐视困难，另一方面要稳扎稳打，对故障进行充分的分析和判断，确定一个切实可行的检修方案，决不可盲目行动，乱拆乱调，使得原故障没有排除却造成新故障。
在遇到疑难问题时，要理清头绪，开阔思路，考虑另外一种解决办法。
第一节元件故障及其查找元件故障的种类很多，发生故障时的现象也表现各异，但从故障原因来划分大致可以分为自身故障、工作于过负荷状态下造成的故障和外界因素造成的故障三种，只有对故障的现象进行分析、找出产生故障的原因，才能采取有针对性的措施，准确而又迅速地排除故障。
下面是对部分常用低压电器的常见故障现象进行故障原因的分析，并讨论相应的排除故障的方法。
二、转换开关三、自动空气开关四、熔断器五、按钮六、行程开关七、交流接触器八、时间继电器（气囊式）九、速度继电器十、热继电器第二节电气控制电路检修的一般方法一、电气控制电路故障检修的一般步骤维修人员技术水平的高低，也最能在故障点的查找上体现出来。
从某种意义上讲，故障的维修并不困难，难就难在故障的查找上，如何对控制电路的故障进行检修呢？一般来说，可以分成“望”、“问”、“闻”、“切”几个步骤，最为有效。
1．“望”。
首先弄清电路型号、组成及功能。
例如输入信号是什么，输出信号是什么，由什么元件受令、什么元件检测、什么元件分析、什么元件执行、各部分在哪些地方、操作方式有哪些等。
这样可以根据以往的经验，将系统按原理和结构分成几部分，再根据控制元件的型号如接触器、时间继电器，大概分析其工作原理。
电气检修与故障排除方法5篇
电气检修与故障排除方法5篇第1篇示例：电气检修与故障排除方法一、前言在现代社会中，电气设备已经成为我们工作和生活中不可或缺的一部分。
由于各种原因，电气设备在运行中难免会出现故障，给我们的生活和工作带来诸多不便。
了解电气设备的检修和故障排除方法显得十分重要。
本文将从常见的电气设备故障出发，介绍电气检修与故障排除的方法，希望对读者有所帮助。
1. 电路无法正常通电当电路无法正常通电时，首先需要检查电源是否接通，电源开关是否正常，并且检查插座和电源线是否损坏。
如果以上都没有问题，那么可能是由于保险丝熔断或者触发器跳闸所致。
此时应及时更换保险丝或者重置触发器，保证电路正常通电。
2. 电气设备发出异常噪音当电气设备发出异常噪音时，说明设备可能存在故障。
可能的原因包括电机轴承损坏、传动链条松动或者风扇叶片变形。
此时应及时检查设备各部件，找出故障原因并及时进行维修或更换受损部件。
3. 电器过载引起短路当电器过载引起短路时，应立即切断电源，找出问题发生的位置。
可能的原因包括电路线路接触松动、电器线缆受潮等。
此时应尽早维修电路，避免由于短路引起的危险。
4. 电器温度过高当电器温度过高时，说明设备可能存在过载或者接触不良的问题。
此时应查明原因并及时处理。
可能的排除方法包括降低负载、改善通风条件等。
5. 电器漏电电器漏电是一种非常危险的情况，可能导致触电等严重后果。
当发现电器漏电时，应立即切断电源并找出漏电原因。
可能的排除方法包括更换漏电保护器、检查接线是否正确等。
1. 定期检查维护首要的方法是定期检查维护电气设备，确保设备运行正常。
定期检查可以事先发现可能存在的问题，并及时修复，避免故障发生。
2. 注意电气安全电气设备检修和故障排除过程中，必须时刻注意电气安全。
在进行检修工作时，应切断电源，采取必要的安全措施，确保自己和他人的安全。
3. 掌握基本知识进行电气设备检修和故障排除之前，必须掌握一定的电气知识，了解电路原理和设备结构。
电气控制系统故障分析诊断及维修技巧
电气控制系统故障分析诊断及维修技巧电气控制系统在工业生产中扮演着至关重要的角色，它负责控制设备的运行、监测生产流程、保障生产安全等工作。
由于电气控制系统的复杂性，系统故障时有发生。
一旦电气控制系统出现故障，将会给生产带来严重的影响，因此及时的故障分析、诊断及维修技巧对于保障生产系统的正常运行至关重要。
本文将介绍电气控制系统故障的常见原因以及针对这些原因的分析、诊断及维修技巧。
一、电气控制系统故障的常见原因1. 供电问题供电问题是电气控制系统故障的常见原因之一。
供电问题包括电压不稳、电压突波、电压断相等问题。
这些问题会直接影响到电气设备的正常运行，甚至导致设备损坏。
2. 过载过载是指设备长时间以超负荷运行，这会导致设备过热、线路绝缘老化等问题，最终导致设备故障。
过载是电气控制系统故障的常见原因之一。
3. 环境影响环境因素也是导致电气控制系统故障的常见原因之一，比如高温、潮湿等环境会导致设备老化、绝缘破损等问题。
4. 设备老化设备老化也是电气控制系统故障的重要原因之一，长时间的使用会导致设备老化、性能下降。
二、故障分析、诊断及维修技巧1. 供电问题的故障分析、诊断及维修技巧对于供电问题导致的电气控制系统故障，首先要检测供电系统的电压、电流等参数，确保供电系统的稳定性。
对于电压不稳、电压突波等问题，可以安装稳压器、电压保护器等设备来保障电气设备的正常运行。
对于电压断相等问题，需要及时排除故障，恢复供电系统的正常运行。
2. 过载的故障分析、诊断及维修技巧对于设备的过载问题，首先要了解设备的额定负载和运行参数，确保设备运行在正常的负载范围内。
其次要合理安排生产计划，避免长时间的超负荷运行。
在设备运行过程中应该定期检测设备的运行参数，确保设备的正常运行。
3. 环境影响的故障分析、诊断及维修技巧对于环境影响导致的故障，首先要对生产环境进行调查，了解环境的影响因素。
其次要采取相应的措施，比如在高温环境下加强设备冷却，在潮湿环境下加强设备防潮等。
电气控制系统故障分析诊断及维修方法探讨
电气控制系统故障分析诊断及维修方法探讨电气控制系统是现代工业生产中常见的一种自动化控制系统，它能够自动监测和控制生产过程中的各种参数，确保生产过程的稳定和高效。
电气控制系统也不可避免地会出现各种故障，给生产带来困扰。
本文将对电气控制系统常见的故障进行分析诊断，并探讨相应的维修方法，以期为生产中出现的问题提供有效的解决方案。
一、电气控制系统常见故障分析及诊断1. 电气元件故障电气控制系统中的传感器、开关、继电器等电气元件是系统正常运行的关键部件。
常见的故障包括接触不良、线路短路、线路断路等。
当系统出现故障时，应首先检查电气元件的工作状态，确认是否有元件损坏或接触不良的情况。
诊断方法：可以通过万用表或者示波器对电气元件进行检测，确认其工作状态和电气信号是否正常。
还可以通过观察元件的外观和连接情况来进行初步的判断。
对于损坏的电气元件，应及时更换或修理。
2. PLC程序故障PLC（可编程逻辑控制器）是电气控制系统中常用的控制设备，它通过编写程序来实现对设备的自动控制。
当PLC程序出现错误或者逻辑不清晰时，会导致设备不能正常工作。
诊断方法：首先应查看PLC程序的逻辑结构和各功能模块的运行情况，确认程序是否存在错误或者逻辑不清晰的情况。
可以通过在线调试或者离线调试的方式对PLC程序进行逐步调试和修改，确保程序的正确性和稳定性。
3. 电气控制回路故障电气控制系统中的控制回路是实现自动控制的关键部分，当控制回路出现故障时，会导致设备不能正常运行。
诊断方法：应首先检查控制回路的电气连接和接线情况，确认回路是否有接触不良或者线路短路等问题。
还可以通过对回路进行逐步断开和连接的方式来确认故障的位置和原因，然后进行相应的维修处理。
对于损坏的电气元件，应及时更换或者修理。
可以通过维修手册或者技术资料来了解元件的拆装方法和维修步骤，确保维修的正确性和安全性。
三、电气控制系统故障预防及维护建议1. 定期检查和维护电气控制系统，确保各部件的正常工作和连接状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气控制系统常见故障的查找

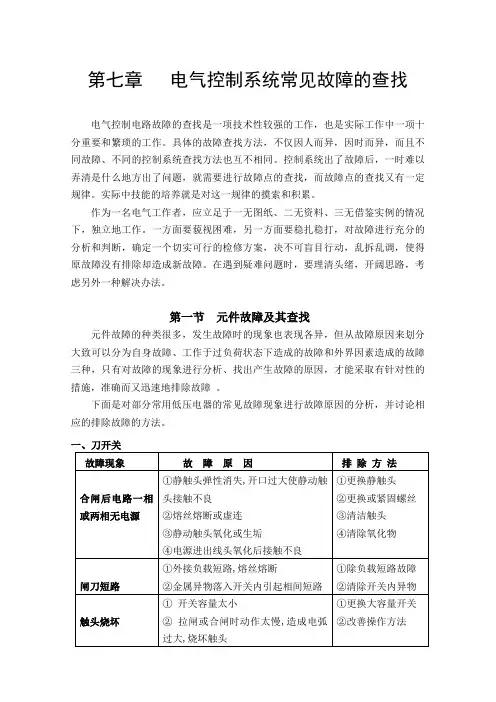

第七章电气控制系统常见故障的查找
电气控制电路故障的查找是一项技术性较强的工作, 也是实际工作中一项十分重要和繁琐的工作。
具体的故障查找方法, 不但因人而异, 因时而异, 而且不同故障、不同的控制系统查找方法也互不相同。
控制系统出了故障后, 一时难以弄清是什么地方出了问题, 就需要进行故障点的查找, 而故障点的查找又有一定规律。
实际中技能的培养就是对这一规律的摸索和积累。
作为一名电气工作者, 应立足于一无图纸、二无资料、三无借鉴实例的情况下, 独立地工作。
一方面要藐视困难, 另一方面要稳扎稳打, 对故障进行充分的分析和判断, 确定一个切实可行的检修方案, 决不可盲目行动, 乱拆乱调, 使得原故障没有排除却造成新故障。
在遇到疑难问题时, 要理清头绪, 开阔思路, 考虑另外一种解决办法。
第一节元件故障及其查找
元件故障的种类很多, 发生故障时的现象也表现各异, 但从故障原因来划分大致能够分为自身故障、工作于过负荷状态下造成的故障和外界因素造成的故障三种, 只有对故障的现象进行分析、找出产生故障的原因, 才能采取有针对性的措施, 准确而又迅速地排除故障。
下面是对部分常见低压电器的常见故障现象进行故障原因的分析, 并讨论相应的排除故障的方法。
一、刀开关
二、转换开关
三、自动空气开关
四、熔断器
五、按钮
六、行程开关
七、交流接触器。
