汽车电路故障检修
汽车电气系统检修电路检修方法
（二）拆装要求 2.操作要求
6）与尖锐边缘触碰的线束部分应用胶带缠 起来，以免摩擦损坏。 7）安装固定零件时，应确保线束不要被夹 住或被压坏。 8）安装时应确保接插头接插牢固。 9）维修时，若局部高温达到80℃，应先拆 下对温度敏感的继电器和电子器件。
三、故障检修方法
（三）故障检测方法 1.调查了解法
汽车电气系统基础及 故障诊断认知
汽车电子技术教研室
整车电气
一
汽车电气设备
二
三 四
任 务 内 容
五
电路基础元件 故障检修方法
维修检测工具
电路识图方法
（一）五步法检修 1.验证用户的反映
将问题电路中的各个元件都通电试一 试，看用户的反映是否属实，同时注意观 察通电后的种种现象。在动手拆卸或测试 之前应尽量缩故障现象、故障发生经过及维修要求，以便掌 握故障判断的直接信息。
（三）故障检测方法 2.原理分析法
三、故障检修方法
根据故障的现象，充分利用理论知识进行分析，在理论指导下进行实 践。 对维修人员来说，了解汽车全车电路，熟悉汽车电路的基本原理是汽 车检测与维修的必备能力。
（三）故障检测方法 4.电压测量法
用数字万用表的直流电压挡测量电 压，将黑表笔用夹子夹在发动机机体或 车架上，用红表笔逐段向用电设备方向 检查。
三、故障检修方法
若表上指示数出现合理的电压值， 说明沿途电路正常，否则有断路故障。
断点就在有指示与无指示数两点之 间的电路上。
（三）故障检测方法 5.电源短接提供法
三、故障检修方法
（一）五步法检修 5.复查电路是否恢复
对电路再进行一次系统检查， 验证问题是否已经解决。 如果是熔断器发生了熔断， 应对使该熔断器的每条电路都要 测试，以找到造成短路的具体原 因，并将其可靠消除。
1.4.6汽车电路常见故障及检测方法 - 学习单元1.4汽车电路故障诊断与检修
③灯光开关损坏，开关无法控制前照灯的点亮。
④左近光灯保险、继电器、线路故障。
诊断 序号 操作步骤
是
流程 1 2
接通开关，近光灯能亮吗？ 测量蓄电池电压是否符合要求
正常 至第 3 步
否 左侧不亮，至第 2 步 蓄电池充电或更换蓄电池
3
测量左侧近光灯保险有无熔断现象。 至更换保险
至第 4 步。
4
检查继电器，是否无动作。
出在保险和继电器上。我们主要有针对的对这几方面进行检查，可以迅速的排除故障。
邢台职业技术学院
更继电器
至第 5 步
5
检查近光灯灯泡损坏
更换灯泡
故障在线路上，至第 6 步
6
跨接蓄电池与继电器之间的线路， 故障在此线路上，至第 7 不
是否正常工作
修理后转至第 1
步
7
跨接继电器与近光灯之间的线路， 故障在此线路上，因右侧灯亮，所以排斥开
是否正常工作
修理后转至第 1 关故障
步 检查 打开点火开关、车灯开关和近光灯开关，右侧近光灯亮，左侧近光灯不亮。根据电路图查找
《汽车电气设备故障诊断与修复》故障案例
《学习单元 1.4 汽车电路故障诊断与检修》故障案例
案例：左侧近光灯不亮
车型 奇瑞 A3。 故障 行驶途中左侧近光灯突然不亮
现象 分析 前照灯的原因主要有：
①电源故障。蓄电池故障或蓄电池充电不足，不能有足够的电流输出，致使前照灯不亮或
者电源总熔丝熔断。
②左近光灯故障。比如更换左近光灯灯泡。
可能的故障原因，检查方法如下：①打开点火开关、车灯开关和远光灯开关；②检查蓄电
池，电压正常；③测量保险，发现保险有熔断现象；分析：经过以上检查，确定故障原因

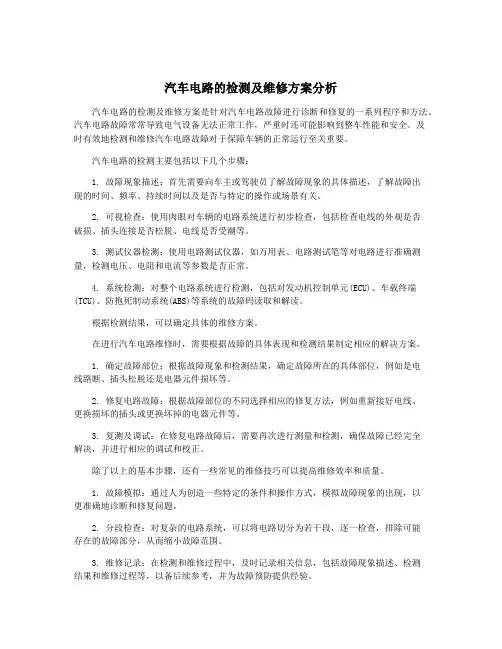

汽车电路的检测及维修方案分析
汽车电路的检测及维修方案分析汽车电路的检测及维修方案是针对汽车电路故障进行诊断和修复的一系列程序和方法。
汽车电路故障常常导致电气设备无法正常工作，严重时还可能影响到整车性能和安全。
及时有效地检测和维修汽车电路故障对于保障车辆的正常运行至关重要。
汽车电路的检测主要包括以下几个步骤：1. 故障现象描述：首先需要向车主或驾驶员了解故障现象的具体描述，了解故障出现的时间、频率、持续时间以及是否与特定的操作或场景有关。
2. 可视检查：使用肉眼对车辆的电路系统进行初步检查，包括检查电线的外观是否破损、插头连接是否松脱、电线是否受潮等。
3. 测试仪器检测：使用电路测试仪器，如万用表、电路测试笔等对电路进行准确测量，检测电压、电阻和电流等参数是否正常。
4. 系统检测：对整个电路系统进行检测，包括对发动机控制单元(ECU)、车载终端(TCU)、防抱死制动系统(ABS)等系统的故障码读取和解读。
根据检测结果，可以确定具体的维修方案。
在进行汽车电路维修时，需要根据故障的具体表现和检测结果制定相应的解决方案。
1. 确定故障部位：根据故障现象和检测结果，确定故障所在的具体部位，例如是电线路断、插头松脱还是电器元件损坏等。
2. 修复电路故障：根据故障部位的不同选择相应的修复方法，例如重新接好电线、更换损坏的插头或更换坏掉的电器元件等。
3. 复测及调试：在修复电路故障后，需要再次进行测量和检测，确保故障已经完全解决，并进行相应的调试和校正。
除了以上的基本步骤，还有一些常见的维修技巧可以提高维修效率和质量。
1. 故障模拟：通过人为创造一些特定的条件和操作方式，模拟故障现象的出现，以更准确地诊断和修复问题。
2. 分段检查：对复杂的电路系统，可以将电路切分为若干段，逐一检查，排除可能存在的故障部分，从而缩小故障范围。
3. 维修记录：在检测和维修过程中，及时记录相关信息，包括故障现象描述、检测结果和维修过程等，以备后续参考，并为故障预防提供经验。
现代汽车电气系统故障诊断思路分析与检修方法
现代汽车电气系统故障诊断思路分析与检修方法随着科技的发展，现代汽车的电气系统越来越复杂，其中包括动力电池管理系统、发动机管理系统、车身控制系统等多个子系统。
由于电路复杂性和器件种类繁多，电气系统故障的诊断和检修变得愈发困难。
本文将就现代汽车电气系统故障诊断思路和检修方法进行分析，为汽车维修技术人员提供一些参考。
一、故障诊断思路分析1. 故障现象观察进行现象的观察。
仔细记录车辆在行驶、启动、停车、加速、制动、转向等各种操作状态下出现的异常现象。
是否有报警灯亮起、发动机抖动、加速不顺畅等。
这些都有可能是由于电气系统出现故障导致的。
2. 故障信息获取通过汽车诊断仪、车载数据记录仪等工具获取车辆的故障代码、故障历史记录，有助于缩小故障范围。
能够判断出哪一个子系统出现问题，及时定位故障。
3. 电路分析利用汽车原理图、线路图和布线图等资料进行电路分析，分析故障点的可能性。
掌握车辆电气系统的结构和工作原理，有助于判断问题所在。
4. 检测与测量通过使用电压表、电流表、万用表、示波器等仪器，测量传感器、执行器、控制模块等元件的电压、电流、信号等参数，判断是否正常。
检查传感器的阻值、测量执行器的驱动信号是否到位等。
5. 故障验证在排除了以上各种可能性后，对怀疑故障点进行验证。
更换元件、调整参数、改变工作条件等方式验证问题是否解决。
二、检修方法1. 定位故障点在进行故障检修时，首先要明确故障发生的具体位置，比如发动机舱、车内、车架等。
然后结合故障现象和相关资料，初步判断故障点所在。
2. 检查电源电路电气系统故障的一个常见原因是电源电路故障，包括电瓶、发电机、保险丝、接线端子等的故障。
检查这些部件的接线是否松动、接触是否良好、保险丝是否烧断等情况。
3. 检查接地线路接地线路的连接状态也可能引起电气系统故障。
检查接地线路的连接状态和接触性能，确保接地性良好。
4. 检查传感器和执行器在故障诊断中，常常要涉及到传感器和执行器的检查。
汽车电路短路的排查和修复步骤
汽车电路短路的排查和修复步骤汽车电路短路是一种常见的故障，它可能导致车辆无法正常启动、灯光无法点亮或电气设备失灵等问题。
为了解决这些问题，本文将介绍汽车电路短路的排查和修复步骤。
一、故障现象的观察和确认当汽车出现电路短路故障时，首先需要观察和确认故障现象。
这包括但不限于以下几个方面：1. 车辆的起动情况：是否不能启动，或者启动异常困难；2. 灯光状态：正常使用时是否无法点亮；3. 电气设备工作情况：是否出现不能正常工作的故障。
二、电路短路排查的基本步骤1. 车辆电源断开：首先，关闭汽车所有的电源设备，包括点火开关，以确保安全排查故障；2. 检查保险丝：检查和测试车辆的保险丝，确保它们没有短路或损坏；3. 检查电线连接：仔细检查整个电路的各个接线端口，查看是否有接触不良的情况；4. 检查电线绝缘：检查电线绝缘是否完好，是否破损或受潮；5. 使用电路测试仪：通过使用电路测试仪，逐一测试电路的连接和电阻，以确定是否有短路现象；6. 分隔电路：在确认短路的具体位置后，逐渐分隔电路，以便确定问题的具体范围；7. 替换故障部件：如果确定了具体的故障部件，需要将其替换为新的部件，以修复电路短路问题；8. 重新连接电路：在替换故障部件后，重新连接电路并进行测试，确保故障得到彻底解决。
三、汽车电路短路修复的注意事项1. 安全第一：在进行任何电路排查和修复的操作前，保持车辆处于停车状态，并确保所有的电源已经断开，以确保自己的安全；2. 谨慎细致：在排查故障时要保持耐心和细致，一丝不苟地检查每个电线和接线端口，不要漏掉任何一个细节；3. 使用合适工具：使用适当的工具和设备进行电路测试和修复，避免损坏其他部件或产生新的故障；4. 寻求专业帮助：如果您对汽车电路不是很熟悉或无法解决复杂的短路问题，建议寻求专业技术人员的帮助。
总结：汽车电路短路是一种常见的故障，但遵循正确的排查和修复步骤可以很好地解决这些问题。
在排查故障时，我们需要仔细观察和确认故障现象，并按照基本步骤进行排查，包括检查保险丝、电线连接、电线绝缘、使用电路测试仪等。
汽车电路线束故障排查与修复方法
汽车电路线束故障排查与修复方法一、引言汽车电路线束故障是日常维修中常见的问题之一。
针对汽车电路线束故障的排查与修复，本文将介绍一些常用的方法和技巧，以帮助读者更好地处理这类问题。
二、故障排查方法1. 车辆自检在排查起步时，可以首先通过车辆自检功能进行初步排查。
车辆自检通常会对电路线束是否正常连接进行检测，提供一些线索，帮助定位问题所在。
2. 观察线束外观仔细观察电路线束的外观情况。
如果发现线束有明显磨损、断裂、变形等情况，则很可能是线束故障的原因之一。
需及时更换受损部分的线束，避免进一步的故障发生。
3. 检查接头汽车电路线束中的接头是容易出现问题的地方。
检查接头是否紧固，排查接触不良的可能性。
如果发现接头生锈、腐蚀或弯曲，应及时清洁或更换。
4. 使用多用途表测电压采用多用途表测量电压是排查汽车电路线束故障的重要方法之一。
通过测量电压的稳定性，可以判断线束是否存在电压波动等问题。
根据测量结果，进行相应的修复措施。
5. 分段法排查如果故障范围无法明确，可以采用分段法进行排查。
将线束分成几个段落，逐个段落排查。
通过逐段排查，可以更快地定位故障所在，减少排查时间。
6. 熔断器检查检查熔断器是否损坏或烧断。
熔断器是保护电路免受过载的重要装置，如果熔断器烧断，则需要及时更换。
三、修复方法1. 更换损坏线束对于明显损坏的线束，需要进行更换。
选择与原线束相匹配的新线束，注意线束接口的连接正确，以确保线路正常运行。
2. 清洁接头如果接头出现腐蚀或污垢，可使用合适的清洁剂进行清洁。
清洁后，再次检查连接情况，确保接触良好。
3. 修复断线对于断裂的线束，可以使用绝缘胶带进行修复。
首先剥去一段导线的绝缘层，然后用绝缘胶带将导线连接起来。
修复后，利用多用途表检测修复部分的导通情况。
4. 检修熔断器如发现熔断器烧断，需要根据规格选择合适的熔断器进行更换。
务必选择与原熔断器相匹配的规格，以保护电路安全运行。
5. 测试与验证在修复完成后，进行线束的全面测试与验证。
车辆电路短路导致的故障排查与修复
车辆电路短路导致的故障排查与修复随着汽车制造技术的不断进步，汽车电路系统在现代车辆中扮演着至关重要的角色。
然而，由于使用不当、老化或损坏，车辆电路短路问题时有发生。
本文将探讨车辆电路短路导致的故障排查与修复的方法。
一、排查车辆电路短路故障1. 观察检查车辆表现当车辆电路出现短路时，可能会有多种异常表现，如熔断器跳闸、灯具无法正常工作、电池充电不足等。
首先，观察车辆的各项功能是否正常，记录下异常现象。
2. 检查熔断器熔断器是保护车辆电路不受电流过载的关键装置。
检查熔断器是否跳闸，如果跳闸则需要检查哪个电路导致短路，并及时更换熔断器。
3. 使用多用途测试仪检测电压通过使用多用途测试仪，可以准确检测车辆电路中的电压情况，找出有异常电流流动的部分。
将测试仪正确连接到电路中，依次检测各个电路的电压。
4. 检查线路连接将车辆电路图作为参考，检查线路连接是否紧固良好。
寻找潜在的短路点，包括老化的绝缘材料、损坏的接头、金属接触部分等。
5. 检查传感器和开关传感器和开关是车辆电路系统中的重要部分，它们的异常工作可能导致电路短路。
检查这些元件的工作状态，确保传感器和开关的连接良好。
6. 检查线束和电缆线束和电缆在车辆电路系统中承载着信号和电流的传输。
检查线束和电缆的外观是否受损，是否有被压扁或磨损的情况。
二、修复车辆电路短路故障1. 替换熔断器若熔断器跳闸，说明该电路存在短路问题。
首先，断开电源，然后找到对应的熔断器，并用相同额定电流的熔断器进行更换。
2. 修复线路连接对于松动或损坏的线路连接，应及时进行修复。
拧紧螺母或更换损坏的线路连接器，确保连接可靠。
3. 更换损坏的部件在排查过程中，发现某些部件出现故障，如损坏的传感器或开关。
及时更换这些损坏的部件，以修复电路短路问题。
4. 修复线束和电缆若发现线束和电缆存在损坏，则需要进行修复或更换。
使用绝缘胶带或热缩管来修复线束和电缆的绝缘层，并确保修复后的线束和电缆没有外露导线。
汽车电路故障排查与修复方法
汽车电路故障排查与修复方法随着汽车电子技术的飞速发展，汽车电路故障已成为汽车维修中的常见问题。
本文将介绍几种常见的汽车电路故障排查与修复方法，帮助车主和维修技师解决汽车电路故障问题。
一、故障现象分析在进行电路故障排查之前，首先需要对故障现象进行仔细的观察和分析。
比如，汽车无法启动、灯光闪烁、音响无声等。
通过对故障现象的分析，可以初步判断故障出现的位置和原因，为后续的排查提供指导。
二、电源电压检测在排查汽车电路故障时，检测电源电压是一项重要的步骤。
首先需要检查电瓶的电压是否正常，一般正常电压为12V。
若电压异常低或过高，可以初步判断电瓶故障，需要进行更进一步的检查和维修。
三、查找故障线路电路故障排查的关键是找到具体故障的线路或部件。
可以通过分析汽车电器原理图，确定故障出现在哪个线路上，并逐一排查各个部件。
在排查线路时，可以使用电路板测试仪、万用表等工具，检查电路的连接性、电阻、电容等参数，找出异常线路。
四、部件检查与更换当找到故障线路之后，需要进一步检查和更换可能出现故障的部件。
比如，汽车灯光无法正常工作，可以检查灯泡、保险丝等部件是否烧坏，并及时更换。
在更换部件时，需要选择原厂配件或合适的替代品，确保更换的部件质量可靠，能够顺利修复故障。
五、焊接与接线检查汽车电路中的焊接和接线往往容易出现问题。
在排查故障时，需要对焊接点和接线端头进行仔细的检查。
检查焊接点是否焊接牢固，接线端头是否接触良好。
若发现焊接点松动或接线松动，需要重新焊接或接线，以保证电路的稳定性。
六、故障修复测试在完成故障排查和维修后，需要进行故障修复测试，验证修复效果。
可以通过点火启动、打开灯光、调节音响等方式测试电路的正常工作。
若故障已修复，对应功能正常，则表明排查和修复工作完成。
若仍然存在问题，需要对可能的其他故障点进行进一步排查。
总结：汽车电路故障排查与修复需要仔细观察、分析故障现象，进行电源电压检测，查找故障线路，部件检查与更换，焊接与接线检查，最后进行故障修复测试。
