安规电容检验标准作业指导书

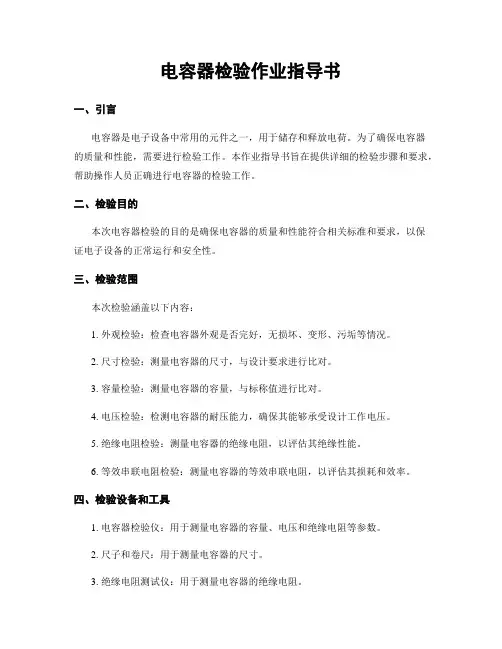

电容器检验作业指导书
电容器检验作业指导书一、引言电容器是电子设备中常用的元件之一，用于储存和释放电荷。
为了确保电容器的质量和性能，需要进行检验工作。
本作业指导书旨在提供详细的检验步骤和要求，帮助操作人员正确进行电容器的检验工作。
二、检验目的本次电容器检验的目的是确保电容器的质量和性能符合相关标准和要求，以保证电子设备的正常运行和安全性。
三、检验范围本次检验涵盖以下内容：1. 外观检验：检查电容器外观是否完好，无损坏、变形、污垢等情况。
2. 尺寸检验：测量电容器的尺寸，与设计要求进行比对。
3. 容量检验：测量电容器的容量，与标称值进行比对。
4. 电压检验：检测电容器的耐压能力，确保其能够承受设计工作电压。
5. 绝缘电阻检验：测量电容器的绝缘电阻，以评估其绝缘性能。
6. 等效串联电阻检验：测量电容器的等效串联电阻，以评估其损耗和效率。
四、检验设备和工具1. 电容器检验仪：用于测量电容器的容量、电压和绝缘电阻等参数。
2. 尺子和卷尺：用于测量电容器的尺寸。
3. 绝缘电阻测试仪：用于测量电容器的绝缘电阻。
4. 等效串联电阻测试仪：用于测量电容器的等效串联电阻。
五、检验步骤1. 外观检验：a. 视觉检查电容器外壳是否完好，无明显损坏、变形、裂纹等情况。
b. 检查电容器表面是否有污垢、氧化物或其他杂质。
c. 检查电容器引线是否完好，无断裂、松动等情况。
2. 尺寸检验：a. 使用尺子或卷尺测量电容器的长度、宽度和高度。
b. 将测量结果与设计要求进行比对，确保尺寸符合要求。
3. 容量检验：a. 将电容器连接到电容器检验仪上。
b. 设置检验仪的参数，如频率和电压。
c. 测量电容器的容量，并将结果与标称值进行比对，确保容量在允许范围内。
4. 电压检验：a. 将电容器连接到电容器检验仪上。
b. 设置检验仪的参数，如频率和容量。
c. 逐步增加电压，直到达到设计工作电压。
d. 检查电容器是否能够正常工作，并记录电压值。
5. 绝缘电阻检验：a. 将电容器连接到绝缘电阻测试仪上。
电容器检验作业指导书
电容器检验作业指导书一、引言电容器是一种用于储存和释放电能的重要电子元件。
为了确保电容器的质量和性能，进行检验是必要的。
本作业指导书旨在提供对电容器检验的详细步骤和要求，以确保检验工作的准确性和可靠性。
二、检验目的本次电容器检验的目的是验证电容器的质量和性能是否符合规定的标准和要求。
通过检验，可以确保电容器在使用过程中的可靠性和安全性。
三、检验范围本次电容器检验的范围包括以下方面：1. 外观检查：检查电容器外壳是否完整，有无明显损伤或者变形。
2. 尺寸测量：测量电容器的尺寸，包括长度、宽度、高度等。
3. 容量测量：使用适当的测试设备测量电容器的容量。
4. 电压耐受测试：检验电容器在规定的电压下是否能正常工作。
5. 绝缘电阻测试：测试电容器的绝缘电阻是否满足要求。
6. 损耗角正切测试：测试电容器的损耗角正切值是否在规定范围内。
7. 漏电流测试：测试电容器的漏电流是否在规定范围内。
8. 温度特性测试：测试电容器在不同温度下的性能变化情况。
四、检验步骤1. 外观检查a. 检查电容器外壳是否完整，并注意是否有明显的损伤或者变形。
b. 检查电容器的标识是否清晰可读，包括型号、规格等信息。
c. 检查电容器的引线是否有断裂或者松动现象。
2. 尺寸测量a. 使用合适的测量工具，测量电容器的长度、宽度、高度等尺寸。
b. 将测量结果记录在检验记录表中，并与规定的尺寸范围进行比较。
3. 容量测量a. 使用适当的测试设备，按照规定的测试方法测量电容器的容量。
b. 将测量结果记录在检验记录表中，并与规定的容量范围进行比较。
4. 电压耐受测试a. 将电容器连接到测试设备，并按照规定的电压进行加载。
b. 观察电容器在规定电压下是否能正常工作，是否有异常现象。
c. 将测试结果记录在检验记录表中，并与规定的电压耐受范围进行比较。
5. 绝缘电阻测试a. 使用绝缘电阻测试仪，按照规定的测试方法对电容器进行绝缘电阻测试。
b. 将测试结果记录在检验记录表中，并与规定的绝缘电阻范围进行比较。
电容器检验作业指导书
电容器检验作业指导书一、引言电容器是一种常见的电子元件，用于存储和释放电荷。
为了确保电容器的质量和性能，进行电容器检验是非常重要的。
本作业指导书旨在提供详细的步骤和要求，以确保电容器检验的准确性和可靠性。
二、检验前准备1. 工具准备：- 万用表- 直流电源- 电容器检验仪- 电压表- 温度计- 记录表格2. 环境准备：- 检验环境应保持干燥、无尘、无腐蚀性气体的条件。
- 温度应控制在标准温度范围内。
三、检验步骤1. 外观检验：- 检查电容器外壳是否完好，无明显损坏或者变形。
- 检查电容器引线是否齐全，无断裂或者松动现象。
- 检查电容器标识是否清晰可辨。
2. 容量检验：- 将电容器连接到电容器检验仪。
- 设置合适的电压和频率。
- 测量电容器的容量，并记录在记录表格中。
- 检查测量结果是否符合规定的容量范围。
3. 电压耐受检验：- 将电容器连接到直流电源和电压表。
- 逐渐增加电压，直到达到规定的电压值。
- 检查电容器是否能够正常工作，并记录在记录表格中。
- 检查电容器在规定电压下的泄漏电流是否符合要求。
4. 温度特性检验：- 将电容器置于规定的温度环境中。
- 使用温度计测量电容器的温度。
- 测量电容器的容量，并记录在记录表格中。
- 检查电容器在不同温度下的容量变化是否符合要求。
5. 其他特性检验：- 根据需要，进行其他特性的检验，如频率特性、损耗角正切等。
四、检验结果评定1. 根据检验结果，对电容器进行评定：- 合格：电容器在各项检验指标下均符合要求。
- 不合格：电容器在任何一项检验指标下不符合要求。
2. 记录检验结果：- 将检验结果记录在记录表格中。
- 包括电容器的型号、序列号、检验日期、检验员等信息。
五、检验报告1. 检验报告应包括以下内容：- 检验对象的基本信息和标识。
- 检验的目的和方法。
- 检验结果和评定。
- 检验过程中发现的问题和解决方法。
- 检验员的签名和日期。
2. 检验报告应保存并备查。
电容器检验作业指导书
电容器检验作业指导书一、引言本作业指导书旨在提供电容器检验的详细步骤和要求，以确保电容器的质量和性能符合相关标准和规范。
本指导书适合于各类电容器的检验，包括固定电容器、可变电容器和电解电容器等。
二、检验准备1. 检验设备和工具准备- 万用表：用于测量电容器的电容值和漏电流等参数。
- 直流电源：用于对电容器进行电压加电和放电操作。
- 外观检查工具：如放大镜、显微镜等，用于检查电容器的外观是否有损坏、变形或者污染等。
- 温度计：用于检测电容器的工作温度。
- 其他辅助工具：如螺丝刀、扳手等，用于拆装电容器。
2. 检验环境准备- 温度：检验环境温度应符合相关标准要求。
- 湿度：检验环境湿度应符合相关标准要求。
- 电源：确保检验设备的电源供应稳定。
三、检验步骤1. 外观检查- 使用外观检查工具子细检查电容器的外观，包括外壳、引线、标识等是否完好无损。
- 检查电容器是否有变形、裂纹、污染等情况。
- 检查电容器的引线是否坚固，焊接是否良好。
2. 电容值测量- 将电容器与万用表连接，选择电容量测量档位。
- 按照电容器的极性正确连接，确保连接稳定。
- 测量并记录电容器的电容值，确保其符合规定的标准范围。
3. 漏电流测量- 将电容器与万用表连接，选择漏电流测量档位。
- 按照电容器的极性正确连接，确保连接稳定。
- 测量并记录电容器的漏电流值，确保其符合规定的标准范围。
4. 绝缘电阻测量- 将电容器与万用表连接，选择电阻测量档位。
- 按照电容器的极性正确连接，确保连接稳定。
- 测量并记录电容器的绝缘电阻值，确保其符合规定的标准范围。
5. 电压加电和放电测试- 使用直流电源对电容器进行电压加电测试，确保其能够承受规定的工作电压。
- 使用直流电源对电容器进行放电测试，确保其能够正常放电并恢复到初始状态。
6. 温度测试- 将电容器置于规定的工作温度环境中，使用温度计测量并记录其工作温度。
- 确保电容器在规定的工作温度下能够正常工作。
电容器型式安规试验作业指导书
GB、EN、IEC标准电容器型式试验作业指导书修订日期修订单号修订内容摘要页次版次修订审核批准2011/03/30 / 系统文件新制定 4 A/0 / / /更多免费资料下载请进：好好学习社区批准：审核：编制：GB 、EN 、IEC 标准电容器型式试验作业指导书序号检验项目技 术 要 求检验方法1外观 产品状况、加工工艺、标志及表面处理应良好，标志在电容器寿命期内应清晰，外壳无明显变形,划痕和污垢, 封口严密,无气孔和凹凸面.目测2 标志电容器上应标志以下内容：（a ） 制造方名称或缩写名称或商标； （b ） 产品类型标志； （c ） 额定电容（C N ），μF 和偏差，%； （d ） 额定电压（U N ），V ； （e ） 备用；（f ） 额定频率（f N ），Hz ，（当不是50Hz 时）； （g ） 气候类别；（h ） 制造日期（可用代码）； （i ） 以或SH 表示自愈式电容器；（j ） 放电器件，若有时应写出全名或以符号表示； （k ） 安全防护等级，例如：P0，P1，P2； （l ） 认证标志；（m ） 灌注材料，说明所使用的液体（干式电容器不标）； （n ） 运行等级或寿命，放在紧靠电压的位置； （o ） 规范（标准）代号。
目测3 尺寸外观、引出端和安装件的尺寸应符合图样所标明的尺寸，并考虑允许偏差，同时按GB/T3667.1-2005表5要求检查最小爬电距离和电气间隙。
用游标卡尺、千分尺测试4 机械试验引出端强度：（a）试验Ua：拉力对所有类型的引出端施加的负荷均应为20N，对于外部引出线，其横截面至少为0.5mm2；（b）试验Ub：弯曲（引出端的一半）仅试验线状引出端，应施加两次连续的弯曲；（c）试验Uc：扭转（引出端的另一半）仅试验线状引出端，应施加两次连续180°扭转；（d）试验U d：转矩仅试验螺纹引出端，按GB/T3667.1-2005表3要求施加扭矩，丝扣材料应具有足够的耐破坏力的强度；外观检查：以上每项试验Ua、Ub、Uc、U d结束后对电容器进行外观检查，应无明显损伤。

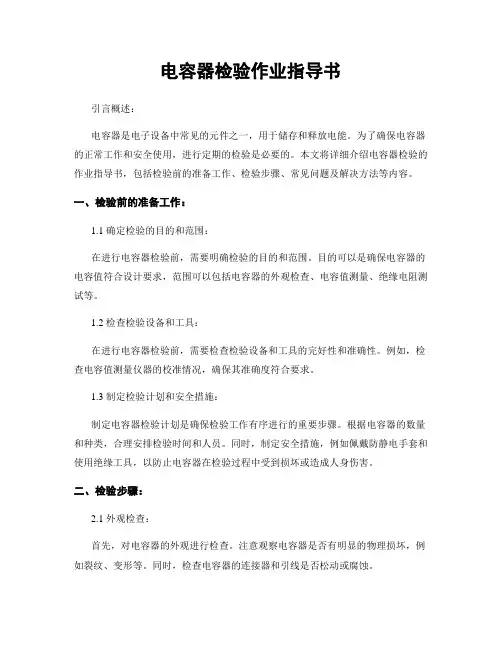

电容器检验作业指导书
电容器检验作业指导书引言概述：电容器是电子设备中常见的元件之一，用于储存和释放电能。
为了确保电容器的正常工作和安全使用，进行定期的检验是必要的。
本文将详细介绍电容器检验的作业指导书，包括检验前的准备工作、检验步骤、常见问题及解决方法等内容。
一、检验前的准备工作：1.1 确定检验的目的和范围：在进行电容器检验前，需要明确检验的目的和范围。
目的可以是确保电容器的电容值符合设计要求，范围可以包括电容器的外观检查、电容值测量、绝缘电阻测试等。
1.2 检查检验设备和工具：在进行电容器检验前，需要检查检验设备和工具的完好性和准确性。
例如，检查电容值测量仪器的校准情况，确保其准确度符合要求。
1.3 制定检验计划和安全措施：制定电容器检验计划是确保检验工作有序进行的重要步骤。
根据电容器的数量和种类，合理安排检验时间和人员。
同时，制定安全措施，例如佩戴防静电手套和使用绝缘工具，以防止电容器在检验过程中受到损坏或造成人身伤害。
二、检验步骤：2.1 外观检查：首先，对电容器的外观进行检查。
注意观察电容器是否有明显的物理损坏，例如裂纹、变形等。
同时，检查电容器的连接器和引线是否松动或腐蚀。
2.2 电容值测量：接下来，进行电容值的测量。
使用合适的电容值测量仪器，将测量引线连接到电容器的正负极上。
根据需要，选择适当的测量范围和精度。
记录测量结果，并与设计要求进行比较。
2.3 绝缘电阻测试：最后，进行绝缘电阻测试。
使用绝缘电阻测试仪器，将测试引线连接到电容器的正负极上。
根据需要，选择适当的测试电压和测量范围。
记录测试结果，并与设计要求进行比较。
三、常见问题及解决方法：3.1 电容器外观损坏：如果发现电容器外观有裂纹或变形等损坏情况，应立即停止使用，并更换新的电容器。
3.2 电容值偏离设计要求：如果测量得到的电容值与设计要求有较大偏差，可以考虑以下解决方法：检查测量仪器的准确性，确保其校准正常；检查电容器的连接是否牢固，避免接触不良导致测量不准确；如果电容器老化或损坏，需要更换新的电容器。
电容器检验作业指导书
电容器检验作业指导书一、任务背景与目的电容器是一种常见的电子元件，用于储存和释放电能。
为了确保电容器的质量和性能符合要求，需要进行检验。
本作业指导书旨在提供电容器检验的详细步骤和要求，以确保检验过程的准确性和一致性。
二、检验对象本次检验的对象是XX型电容器，容量为X Farad，额定电压为X Volt。
三、检验设备和工具1. 电容器测试仪：用于测量电容器的容量和电压。
2. 多用表：用于测量电容器的电阻和电压。
3. 直流电源：用于给电容器充电和放电。
4. 温度计：用于测量环境温度。
四、检验步骤1. 准备工作a) 确保检验设备和工具的准确性和可靠性，进行校准和维护。
b) 将电容器测试仪和多用表连接到电源，并确保连接正确。
c) 将电容器放置在稳定的工作台上，远离任何可能引起干扰的设备或者物品。
2. 外观检验a) 检查电容器外壳是否完好无损，无明显变形或者裂纹。
b) 检查电容器引线是否坚固，无断裂或者松动现象。
c) 检查电容器标识是否清晰可读，无含糊或者磨损。
3. 容量测量a) 将电容器测试仪的测试夹具连接到电容器的引线上，确保连接坚固。
b) 打开电容器测试仪，并选择容量测量功能。
c) 按照电容器的额定电压设置电容器测试仪的电压范围。
d) 按下开始测量按钮，等待测量结果显示。
e) 记录测量结果，并与电容器的额定容量进行比较，判断是否合格。
4. 电压测量a) 将多用表的正负极分别连接到电容器的引线上，确保连接坚固。
b) 将多用表的旋钮选择到电压测量档位。
c) 打开直流电源，并将电压调节到电容器的额定电压。
d) 读取多用表上显示的电压值，并与电容器的额定电压进行比较，判断是否合格。
5. 绝缘电阻测量a) 将电容器的引线断开，确保电容器处于放电状态。
b) 将多用表的正负极分别连接到电容器的引线上，确保连接坚固。
c) 将多用表的旋钮选择到电阻测量档位。
d) 读取多用表上显示的电阻值，并与电容器的额定电阻进行比较，判断是否合格。
电容器检验作业指导书
电容器检验作业指导书标题：电容器检验作业指导书引言概述：电容器是电力系统中常见的电气设备，用于储存和释放电能。
为了确保电容器的正常运行和安全性，进行定期的检验是必要的。
本文将提供一份电容器检验作业指导书，以帮助操作人员正确、高效地进行检验工作。
正文内容：1. 检查电容器外观1.1 检查外壳是否完好：检查电容器外壳是否有裂纹、变形或腐蚀等损坏情况。
1.2 检查连接器：检查电容器连接器是否紧固，无松动或腐蚀现象。
1.3 检查标志和铭牌：检查电容器上的标志和铭牌是否清晰可见，包括额定电压、电容量和制造商信息等。
2. 检测电容器内部2.1 检查绝缘材料：检查电容器内部绝缘材料是否完好，无破损或老化现象。
2.2 检查电极：检查电容器内的电极是否正常，无腐蚀、变形或短路情况。
2.3 检查介质液体：检查电容器内的介质液体是否清澈，无杂质或泡沫。
3. 测量电容器参数3.1 测量电容值：使用适当的测量仪器，测量电容器的电容值，确保其符合额定值。
3.2 测量损耗角正切：测量电容器的损耗角正切，判断其绝缘状况。
3.3 测量电压分布：使用电压分布测量仪器，测量电容器内部的电压分布情况，确保其均匀。
4. 进行绝缘电阻测试4.1 准备测试设备：选择合适的绝缘电阻测试仪器，并进行校准。
4.2 进行测试：将测试仪器连接到电容器的绝缘电阻测量点，进行绝缘电阻测试。
4.3 判断测试结果：根据测试结果，判断电容器的绝缘状况是否符合要求。
5. 完成检验记录5.1 记录检验日期和时间：在检验作业指导书上记录检验日期和时间，以便追溯和参考。
5.2 记录检验结果：将每个检验项目的结果记录下来，包括外观检查、内部检测、参数测量和绝缘电阻测试等。
5.3 提出建议和注意事项：根据检验结果，提出必要的建议和注意事项，以便后续维护和操作。
总结：电容器检验作业是确保电容器正常运行和安全性的重要环节。
通过检查外观、内部、测量参数和绝缘电阻测试等步骤，可以全面了解电容器的状态，并及时采取必要的维护措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
批准
安规电容检验标准文件编号
审核2
修改状态审核1
编制制（修）订日期
检验项目检验要求检验工具不良
等级
抽样方式判定
包装1、包装无破损；
2、外包装标识清晰、整洁、无错误
3、包装箱上必须含有生产厂家、标识型号、数量、
生产日期（生产批号）标识。
目视 A
GB2828-2003
一般II级
AQL=1.5
规格型号实物上标识规格型号、包装标签上的规格型号与
ERP单上的规格型号一致。
目视 A
GB2828-2003
一般II级
AQL=1.5
外观1、电容本体上必须含有容量、容量精度、额定电压、
耐压等级、品牌、安规认证标识、生产周期、生
产批号等标识；
2、电容表面印字清晰，用酒精擦拭三次，无模糊不
清现象；
3、电容表面无变形、破损、露出介质及其它机械不
良现象；
4、引脚无伤痕、断裂、氧化、松动。
目视
（酒精）
A
GB2828-2003
一般II级
Ac=0
Re=1
结构尺寸符合技术要求。
游标卡尺 A N=5 Ac=0 Re=1
电容值测量的实际容值符合标称容值允许误差范围内。
LCR数字电桥 A N=5 Ac=0 Re=1
耐压1、X系列安规电容：两引线施加4.3倍额定之DC
电压，历时1min ，电容无被击穿、短路、爆裂
等现象；
2、Y系列安规电容：
○1、Y1施加4000V AC；
○2、Y2和Y3施加1500V AC；
○3、Y4施加900V AC；
历时1min ，电容无被击穿、短路、爆裂等现象。
耐压测试仪 A N=5
Ac=0
Re=1
绝缘电阻测试条件：100VDC/60S，引线与引线、引线与壳体
之间绝缘电阻要求如下：
1、C R≤0.3μF，绝缘电阻要求>6000MΩ；
2、C R>0.3μF，绝缘电阻要求>2000MΩ*C R。
绝缘测试仪 A N=5
Ac=0
Re=1
可焊性烙铁温度270±5ºC恒温电铬铁给引脚加焊锡2~3
秒，引脚上锡率≥90%以上，未上锡部分和针孔缺
陷不能集中在一起且不超过5%。
电烙铁 A N=2
Ac=0
Re=1
耐焊性焊锡温度350℃，时间5s插入深度距电容器本体
2mm，取出恢复2h进行测试损耗角正切、电气强度、
外观应符合相关要求。
锡炉 A N=2
Ac=0
Re=1
生产年限安规电容生产日期在2年内。
目视 A GB2828-2003
一般II级
AQL=1.5。
