江苏省地源热泵运行维护管理规程》解读1
地源热泵的工作管理制度
第一章总则第一条为确保地源热泵系统的高效、稳定运行，保障用户舒适度和能源利用效率，特制定本制度。
第二条本制度适用于所有使用地源热泵系统的单位或个人。
第三条本制度旨在规范地源热泵系统的安装、运行、维护和保养，提高能源利用效率，减少能源消耗，保护环境。
第二章安装与验收第四条安装要求1. 安装前应进行详细的现场勘察，确保地源热泵系统的安装位置符合设计要求。
2. 安装材料应符合国家相关标准和规定，并经过质量检验。
3. 安装过程应严格按照设计图纸和施工规范进行，确保安装质量。
4. 安装完成后，应进行系统调试和性能测试，确保系统运行正常。
第五条验收标准1. 系统安装质量应符合国家相关标准和规定。
2. 系统性能测试结果应符合设计要求。
3. 系统运行参数应符合规范要求。
4. 系统文档齐全，包括设计文件、施工记录、验收报告等。
第三章运行管理第六条运行操作1. 运行人员应经过专业培训，熟悉地源热泵系统的操作规程。
2. 运行过程中应定期检查系统运行参数，确保系统运行在最佳状态。
3. 发现异常情况应及时处理，并向相关部门报告。
第七条运行记录1. 运行人员应详细记录系统运行数据，包括温度、压力、流量等参数。
2. 运行记录应保存至少一年，以备查阅。
第八条能源管理1. 运行人员应定期检查能源消耗情况，分析能源利用效率。
2. 鼓励采用节能措施，降低能源消耗。
第四章维护与保养第九条定期维护1. 按照设备制造商的推荐周期进行定期维护，确保设备正常运行。
2. 定期检查地埋管路，防止堵塞和泄漏。
第十条保养内容1. 清洁地源热泵系统的过滤器、蒸发器、冷凝器等部件。
2. 检查和更换密封件、紧固件等易损件。
3. 检查电源、控制系统等电气部件。
第五章检查与监督第十一条定期检查1. 定期对地源热泵系统进行性能测试，确保系统运行效率。
2. 定期检查地源热泵系统的安全设施，确保安全运行。
第十二条监督管理1. 设立专门的监督机构，负责地源热泵系统的日常监督和管理。
《桩基埋管地源热泵系统工程技术规程》
1 总则1.1.1为规范江苏省地源热泵桩基埋管技术应用工程的工程勘察、测试、设计、施工、验收及运行维护等技术工作，使地源热泵桩基埋管工程符合安全适用、技术先进、经济合理、确保质量、节能环保与减排的要求，制定本规程。
1.1.2本规程适用于江苏省内采用桩基埋管地源热泵换热系统的建筑工程。
1.1.3采用本规程进行地源热泵桩基埋管工程勘察、测试、设计、施工、验收及运行维护除执行本规程外，尚应符合国家和江苏省现行其它标准的要求。
12 2 术语和符号2.1 术 语2.1.1 桩基埋管换热器 Pile foundation buried heat exchange pipe埋设于桩内的密闭循环管组构成的换热器，根据管路安装型式不同，常见的有垂直U 型桩基埋管换热器、W 型桩基埋管换热器和螺旋型桩基埋管换热器等。
2.1.2 埋管桩基（能源桩） Energy pile通过在建筑桩基础中埋设换热器装置(即桩基埋管)，进行浅层低温地热能交换，起到基础承载和换热的双重功能的桩基础，也称为能源桩。
2.1.3 桩基埋管换热系统 Heat transfer system of buried pipe pile foundation传热介质通过桩基埋管换热器与岩土体进行热交换的地热能交换系统。
2.1.4 热响应测试 Geo-thermal response test通过测试仪器，对地埋管换热器或能源桩进行一定时间内的连续加热或取热，以获得岩土体或桩基埋管（能源桩）综合热物性参数的试验。
2.1.5 荷载-温度联合测试 Mechanical-thermo test for energy pile在埋管桩基静载试验同时进行一定时间内的连续加热或取热，以确定埋管桩基单桩热-力耦合作用承载力的试验方法。
2.1.6岩土综合导热系数 Geothermal comprehensive thermal conductivity parameter of the earth通过热响应测试得到的钻孔埋管或埋管桩基（能源桩）穿越岩土层的综合导热系数。
地源热泵维修规程
地源热泵维修规程目录1.1 适用范围 (1)1.2 术语和定义 (1)1.3 一般规定 (1)1.4 维修计划 (1)1.5 维修项目 (1)1.6 维修工作准备 (5)1.7 维修工作程序 (6)1.8 试运行及报复役 (6)1.9 质量标准与验收 (7)地源热泵维修规程1.1 适用范围适用于新奥能源综合能源项目热泵系统维修工作。
1.2 术语和定义地源热泵：以土壤、地下水、地表水等天然能源为低位热源，采用热泵技术进行供热、供冷的热泵系统。
1.3 一般规定1 应按照设备技术要求、同类型设备维修经验，及设备状态评估数据等，编制设备维修计划。
2 应建立运行维护、检修等规章制度。
1.4 维修计划表1.4 维修计划表1.5 维修项目1.5.1检查机组外部情况1外观腐蚀和污染情况；2机组外部各接口、焊点的泄漏情况；3检查压缩机、冷凝器、蒸发器电机、膨胀阀、平衡管等部件底座固定情况；4检查机组各运动部件、系统管路部件的固定状况；5检查机组上压力软管接头连接是否可靠。
1.5.2压缩机1.5.2.1 检查压缩机外观检查标准：检查压缩机进出口阀门的连接可靠性，是否有泄露情况；试验时应注意压缩机运行的声音来判断是否有异常。
1.5.2.2 电压及电流测量测量工具：钳形电流表。
测量运行电流时，电缆应该位于测量环路的中心。
测量标准：运行电压范围为380V(±10%)，运行电流不应大于电机额定输入电流。
1.5.2.3 绝缘电阻测量测量工具：兆欧表。
测量方法：切断电源，用兆欧表检测压缩机的三相对地阻值。
若机组长时间未启用，则应启动曲轴箱电加热，加热机组的油腔。
注意：严禁在真空状态下测量绝缘度，防止绝缘层被击穿引起事故。
测量标准：压缩机电机的绝缘标准为不低于500兆欧，实际测量值应大于100兆欧为合格，热态和冷态下绝缘值大于8兆欧才允许运行。
1.5.2.4 更换压缩机油1停机，然后切断电源；2关闭压缩机之前的吸气止回阀及油分离器出口的排气止回阀；3从油分离器放空阀处排空制冷剂、底部排污螺塞处放空油；4 放空油过滤器、油冷却器中的油；5清洗或更换过滤器或滤网；6抽真空；7给机组加油；8 开启吸、排气止回阀、喷液电磁阀及补气口前的截止阀；9接通电源，开机。

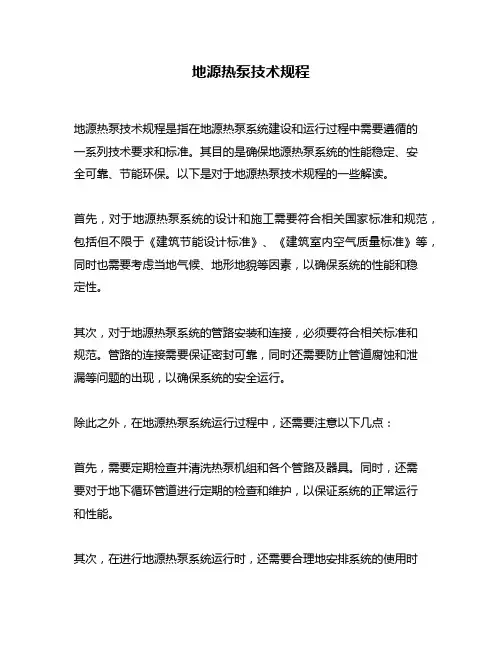

地源热泵技术规程
地源热泵技术规程
地源热泵技术规程是指在地源热泵系统建设和运行过程中需要遵循的
一系列技术要求和标准。
其目的是确保地源热泵系统的性能稳定、安
全可靠、节能环保。
以下是对于地源热泵技术规程的一些解读。
首先，对于地源热泵系统的设计和施工需要符合相关国家标准和规范，包括但不限于《建筑节能设计标准》、《建筑室内空气质量标准》等，同时也需要考虑当地气候、地形地貌等因素，以确保系统的性能和稳
定性。
其次，对于地源热泵系统的管路安装和连接，必须要符合相关标准和
规范。
管路的连接需要保证密封可靠，同时还需要防止管道腐蚀和泄
漏等问题的出现，以确保系统的安全运行。
除此之外，在地源热泵系统运行过程中，还需要注意以下几点：
首先，需要定期检查并清洗热泵机组和各个管路及器具。
同时，还需
要对于地下循环管道进行定期的检查和维护，以保证系统的正常运行
和性能。
其次，在进行地源热泵系统运行时，还需要合理地安排系统的使用时
间和温度控制，以保证其在使用过程中的高效能和节能环保。
最后，在系统运行过程中，还需要加强针对系统温度和电力消耗的监控和测试，以及定期的检查和维护，以保证系统的稳定性和安全性。
综上，地源热泵技术规程对于地源热泵系统的建设和运行起到了重要的指导和规范作用。
在实际运行过程中，大家需要秉持着环保、高效的原则来科学、合理的使用和维护地源热泵系统，以促进绿色、可持续的社会发展。
地源热泵运行规程
地源热泵运行规程目录1.1 目的....................................................... 错误!未定义书签。
1.2 适用范围................................................... 错误!未定义书签。
1.3 术语和定义................................................. 错误!未定义书签。
1.4 一般规定................................................... 错误!未定义书签。
1.5 设备概述................................................... 错误!未定义书签。
1.6 启动前准备 (3)1.7 启动 (4)1.8 运行调整与监控 (4)1.9 运行控制指标 (4)1.10 停止运行 (4)1.11 故障处理 (5)地源热泵运行规程1.1 目的规范新奥能源综合项目地源热泵的运行管理，保证系统稳定可靠，运行经济节能。
1.2 适用范围适用于新奥能源综合能源项目地源热泵系统的运行和管理。
1.2 术语和定义地源热泵：以土壤、地下水、地表水等天然能源为低位热源，采用热泵技术进行供热、供冷的热泵系统。
1.3 一般规定3.3.1地源热泵系统经验收合格后方可投入运行。
3.3.2运行人员应持有效证件上岗。
3.3.3运行单位应建立地源热泵运行管理制度、安全技术档案、事故应急预案。
1.4 设备概述1.4.1主要作用通过热泵、制冷循环，制取冷量供夏天空调使用、制取热量供冬天取暖使用。
1.4.2结构原理地源热泵主要由压缩机、冷凝器、节流阀、蒸发器、四通阀及其它辅助部件等组成。
1.4.2.1制冷原理压缩机对冷媒做功，使其进行汽-液转化的循环。
通过冷媒蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。
地源热泵系统运行管理技术规程
地源热泵系统运行管理技术规程嘿，朋友们！今天咱来聊聊地源热泵系统运行管理技术这回事儿。
你知道吗？地源热泵系统就像是一位勤劳的“地下工作者”，默默地为我们的舒适生活贡献着力量。
可要是不好好管理它，那可就像让千里马去拉磨，白瞎了它的一身本事！先说这系统启动前的准备工作，那可得仔细再仔细。
就好比你要出门旅行，不得先把行李收拾好，路线规划好？得检查系统的各个部件是不是都完好无损，管道有没有渗漏，设备的参数设置是不是准确。
要是有个小疏忽，说不定系统一启动就给你来个“下马威”，闹点小脾气。
运行中的监控那也是重中之重！这就好像是你开车在路上，得时刻盯着仪表盘，留意车速、油量啥的。
对于地源热泵系统，咱得盯着温度、压力、流量这些关键指标。
温度太高或者太低，压力不正常，流量不稳定，那都可能是系统在给你发“求救信号”。
你要是不注意，等到出了大问题，那可就麻烦啦！还有系统的维护保养，这可不能马虎。
想象一下，一辆车要是从不保养，能跑得长久吗？地源热泵系统也是一样啊！定期清理过滤器，就像给它洗个澡，让它呼吸顺畅；给设备加点润滑油，那是让它活动起来更灵活；检查电气系统，确保没有短路漏电，这可是安全的保障！说到节能运行，这可是个大学问。
就好比我们过日子要精打细算，地源热泵系统运行也得省着点用能源。
根据不同的季节和使用需求，合理调整运行模式和参数，别傻乎乎地一直开着最大档，那得多费电啊！再说说故障处理。
系统出了故障，别慌张。
要像个冷静的医生，先找准病因，再对症下药。
可别乱修一气，把小毛病修成大问题。
总之，地源热泵系统的运行管理技术可不是一件轻松的事儿，需要我们用心去对待。
只有把每个环节都做好，才能让这个“地下工作者”乖乖为我们服务，给我们带来舒适的生活环境。
朋友们，可别小瞧了这管理工作，做好了那可是好处多多，做不好麻烦不断哟！。
江苏省地源热泵运行维护管理规程》解读2
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读2
PPT文档演模板
3.3 热泵的水路切换
•冷凝器
•用户侧水系统
•蒸发器
•地源侧水系统
江苏省地源热泵运行维护管理规程》 解读2
3.4 管路故障监测
•如何判断地埋管管路的故障点？ • 如何监测？
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读2
•土壤温度 •预警控制
江•最苏省终地的源热热泵平运行衡维解护管决理规程》
解读2
土壤热平衡问题
•排入土 壤的总 热量
•从土壤中取 出的总热量
•控制夏季的排热量是关键！
•（夏热冬冷地区）
PPT文档演模板
•排热曲线
•负荷曲线 •功率曲线 •夏季
•负荷曲线
•取热曲线 •冬季
江苏省地源热泵运行维护管理规程》 解读2
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读2
持续调试与优化
• 延长调试与服务时间
主要设备供应商、及控制装置的供应商及施工安装单 位应提供不低于国家规定和相关合同承诺的维护保修、人 员培训及配件供应等售后服务。
• 不断优化运行策略
应制定运行模式，季节和年度运行预案，并根据运行 后的实际效果进行年度调整优化。
• 记录参数
系统热源侧流量、系统用户侧流量、系统热源 侧进、出口水温、系统用户侧进、出口水温、机 组消耗的电量、水泵消耗的电量。
• 数据要求
应采用夏季、冬季全季节的记录数据。
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读2
地埋管换热器单位延米换热量
• 数据要求 应采用热泵系统正常运行达到90%以上设 计负荷时的数据，时间长度为 3小时以上。
地源热泵管理制度
地源热泵管理制度一、概述地源热泵是一种利用地下热能进行空调供暖的技术，它不仅具有环保节能的特点，还能降低能源消耗和运行成本。
为了保证地源热泵系统能够正常高效运行，制定一套科学的管理制度是非常必要的。
二、系统管理1. 设备安装与委托运行a. 设备安装：地源热泵系统的安装应按照相关标准和规范进行，确保设备的安全可靠。
b. 委托运行：委托专业的运行管理团队对地源热泵系统进行日常运行管理，提高效率。
2. 系统调试与运维a. 初次调试：在地源热泵系统安装完成后，应进行系统的初次调试，包括检查设备的运行情况和参数设置等。
b. 定期检查：定期检查设备的运行状态，包括压力、温度、噪音等指标，及时发现并消除故障。
3. 能源管理a. 节能措施：制定并执行节能措施，如定时调整温度、合理运行设备等，以降低能耗。
b. 能源监测：建立能源消耗监测系统，定期对能源消耗进行监测和评估，及时发现问题并进行优化。
三、安全管理1. 防护设施与设备a. 安全标识：在地源热泵系统周边设立合适的安全标识，包括高压警示牌、禁止入内标志等，提醒人员注意安全。
b. 防火设施：设置合适的灭火器材和消防设施，以应对突发火灾事故。
2. 操作人员安全a. 培训与资质：地源热泵系统的操作人员应具备相应的培训和资质，熟悉设备的操作流程和应急处置措施。
b. 安全操作规程：制定并执行严格的安全操作规程，防止人为操作错误导致的事故。
四、数据管理1. 数据采集与保存a. 数据采集：建立数据采集系统，及时采集地源热泵系统各项运行参数，并记录相关数据。
b. 数据保存：对采集到的数据进行分类、整理并保存，以备以后的分析和查询。
2. 数据分析与优化a. 数据分析：利用历史数据对地源热泵系统的运行情况进行分析，识别潜在问题，并提出改进措施。
b. 运行优化：根据数据分析结果，对地源热泵系统的运行参数和策略进行优化，提高整体效能。
五、监督检查1. 监督机构与责任分工a. 监督机构：设立专门的地源热泵系统监督机构，负责对地源热泵系统管理的监督与检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
4、其他要求
• 人员 应经过地源热泵知识、自动化管理系统操 作、建筑节能等方面的专门培训，熟悉其 所管理的地源热泵系统。
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
合同与制度
• 选择使用自管、代管或托管等运行管理模 式
• 条件适宜时宜优先选择地源热泵专业技术 服务团队按合同能源管理模式运管。
•主分水器
PPT文档演模板
•次级分水器 •管组流量监测
江苏省地源热泵运行维护管理规程》 解读1
3.5 性能评测
性能指标： • 热泵机组制热/制冷性能系数（主机） • 系统能效比（含水泵等） • 季节系统能效比（季节性） • 地埋管换热器单位延米换热量
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
• 实际运行节能效果如何？ 比传统空调节约30-40%？----潜力
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
1 规程编制的重要性和迫切性
•运行效果
•运行模式
•运管人员
•持续调试
•节能水平？
•进出水温度： •土壤源 • 夏季：40 •污水源 • 进水32
➢手动为主； ➢自动不动； ➢运行策略 与传统系 统无区别：
•土壤温度 •预警控制
江•最苏省终地的源热热泵平运行衡维解护管决理规程》
解读1
土壤热平衡问题
•排入土 壤的总 热量
•从土壤中取 出的总热量
•控制夏季的排热量是关键！
•（夏热冬冷地区）
PPT文档演模板
•排热曲线
•负荷曲线 •功率曲线 •夏季
•负荷曲线
•取热曲线 •冬季
江苏省地源热泵运行维护管理规程》 解读1
• 运行中保持节能？ • 运行中如何保持土壤热平衡？ • 冷却塔与地埋管如何协调工作？
冷却塔何时开？ 运行时间长度？ 简单模式？
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
•系统配置
•热平衡控制
•运行阶段
•热平衡
•冷却塔
•模拟计算 •热水供应
•提供调节的手段，条件
PPT文档演模板
•土壤温度 •实时监测
• 排水的方式 • 水体温度的监测
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
PPT文档演模板
3.3 热泵的水路切换
•冷凝器
•用户侧水系统
•蒸发器
•地源侧水系统
江苏省地源热泵运行维护管理规程》 解读1
3.4 管路故障监测
•如何判断地埋管管路的故障点？ • 如何监测？
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
PPT文档演模板
•5月 •6月
•10月
江苏省地源热泵运行维护管理规程》 解读1
阈值的波动范围
• 半月温度上升速率限值（分时段） • 温度偏差的最大值（分时段） • 建筑负荷的预测
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
自动控制的必要性
• 策略必须固化；人力难以自觉完成。 • 恰当的策略，非一般运行人员可制定。 • 工况的切换，可以执行到位。 • 运行参数的记录，完整及时。
热泵机组制热/制冷性能系数
• 测试参数
水源热泵机组的热源侧流量、机组用户侧流量、机组 热源侧进、出口水温、机组用户侧进、出口水温、水源热 泵机组的输入功率。
• 数据要求
采用机组的负荷率达到额定值的80%以上的数 据，数据长度为 3 小时。
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
季节系统能效比（seer）
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
3 重点内容
• 地源热泵的运行策略 • 水源热泵对水体的热污染控制 • 性能评测
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
PPT文档演模板
•夏热冬冷地区 •推荐的系统配置模式
江苏省地源热泵运行维护管理规程》 解读1
目标与问题
•培训少；
•调试时间短;
•对地源热泵 •不熟悉；
•无持续优化 •改进。
•对数据无分析
•岗位职责 •不落实
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
1 规程编制的重要性和迫切性
• 标准空缺
国家标准； 江苏省标；
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
2 标准体系
PPT文档演模板
• 规定：承担2万平方米建筑面积的土壤源热 泵系统宜采用自动控制系统。
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
其他节能运行措施
• 主机变台数； • 地源侧与用户侧变流量； • 低负荷时地埋管切换运行； • 变主机出水温度。
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
3.2 水体热污染监控
江苏省地源热泵运行维护管理规程》 解读1
•运行策略
•监测体系
•运行策略
•预警控制
•预警阈值
•预警指标
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
预警指标
• 预警指标 • 预警阈值
•土壤温度 •标准曲线
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
•土壤温度 •实际温度
•标准曲线
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/23
江苏省地源热泵运行维护管理规程》 解读1
• 记录参数
系统热源侧流量、系统用户侧流量、系统热源 侧进、出口水温、系统用户侧进、出口水温、机 组消耗的电量、水泵消耗的电量。
• 数据要求
应采用夏季、冬季全季节的记录数据。
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
地埋管换热器单位延米换热量
• 数据要求 应采用热泵系统正常运行达到90%以上设 计负荷时的数据，时间长度为 3小时以上。
•如何判断运行中土壤温度的合理性？
PPT文档演模板
•运行中如何判断？ 预警是必要的
江苏省地源热泵运行维护管理规程》 解读1
•系统建 模
•制定运行 方案；
•全年模拟 计算结果
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
标准曲线
PPT文档演模板
•要素
•满足热平衡 •保证节能效率 •适应不同负荷条件
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
持续调试与优化
• 延长调试与服务时间
主要设备供应商、及控制装置的供应商及施工安装单 位应提供不低于国家规定和相关合同承诺的维护保修、人 员培训及配件供应等售后服务。
• 不断优化运行策略
应制定运行模式，季节和年度运行预案，并根据运行 后的实际效果进行年度调整优化。
江苏省地源热泵运行维 护管理规程》解读1
PPT文档演模板
2020/11/23
江苏省地源热泵运行维护管理规程》 解读1
•1 •规程编制的重要性和迫切性 •2 •规程的体系与内容 •3 •重点内容介绍
PPT文档演模板
江苏省地源热泵运行维护管理规程》 解读1
1 规程编制的重要性和迫切性
• 增加的大量投入是否有效回报？ 增量成本：60-130元/m2 国家奖励
江苏省地源热泵运行维护管理规程》 解读1
2 标准体系
1 总则 2 术语
3 管理要求
3.1 技术资料 3.2 人员 3.3 合同与制度 3.4 日常管理 3.5 维护保养 3.6 安全事宜
4 土壤源热泵系统运行管理 4.1 一般规定 4.2 土壤热平衡控制 4.3 机房内管理 5 其他地源热泵系统运行管理 5.1 水源侧管理 5.2 换热系统管理 5.3 机房内管理 6 监测与控制系统 7 系统运行的评价
