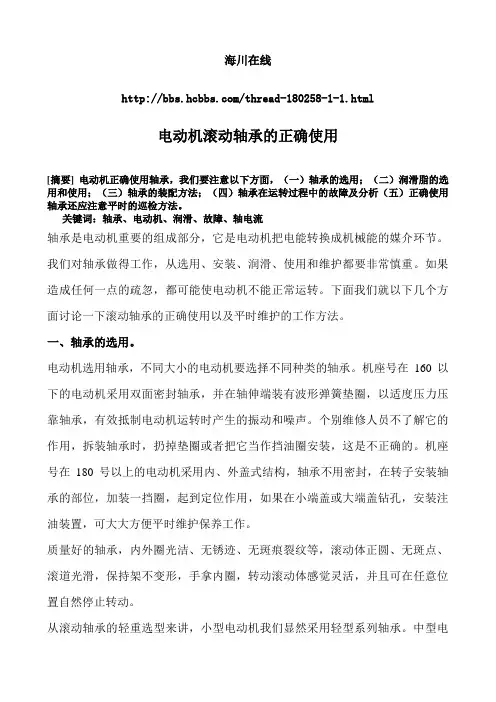

电动机滚动轴承的正确使用
海川在线/thread-180258-1-1.html电动机滚动轴承的正确使用[摘要] 电动机正确使用轴承，我们要注意以下方面，（一）轴承的选用；（二）润滑脂的选用和使用；（三）轴承的装配方法；（四）轴承在运转过程中的故障及分析（五）正确使用轴承还应注意平时的巡检方法。
关键词：轴承、电动机、润滑、故障、轴电流轴承是电动机重要的组成部分，它是电动机把电能转换成机械能的媒介环节。
我们对轴承做得工作，从选用、安装、润滑、使用和维护都要非常慎重。
如果造成任何一点的疏忽，都可能使电动机不能正常运转。
下面我们就以下几个方面讨论一下滚动轴承的正确使用以及平时维护的工作方法。
一、轴承的选用。
电动机选用轴承，不同大小的电动机要选择不同种类的轴承。
机座号在160以下的电动机采用双面密封轴承，并在轴伸端装有波形弹簧垫圈，以适度压力压靠轴承，有效抵制电动机运转时产生的振动和噪声。
个别维修人员不了解它的作用，拆装轴承时，扔掉垫圈或者把它当作挡油圈安装，这是不正确的。
机座号在180号以上的电动机采用内、外盖式结构，轴承不用密封，在转子安装轴承的部位，加装一挡圈，起到定位作用，如果在小端盖或大端盖钻孔，安装注油装置，可大大方便平时维护保养工作。
质量好的轴承，内外圈光洁、无锈迹、无斑痕裂纹等，滚动体正圆、无斑点、滚道光滑，保持架不变形，手拿内圈，转动滚动体感觉灵活，并且可在任意位置自然停止转动。
从滚动轴承的轻重选型来讲，小型电动机我们显然采用轻型系列轴承。
中型电动机为保证转子的径向承力，很多电动机生产商采用中型滚子轴承或在轴伸端采用双轴承。
我们觉得这样使用显然考虑电动机转速对轴承的影响少了，中型滚子轴承的允许转速基本等于实际运行的转速，这样使用很可能加速轴承的老化。
双轴承的使用，转速较高时不易散热，并且检修极不方便。
在这里，我们可以这样考虑，电动机的转子两端径向力是不一样的，空载侧采用轻型滚子轴承，负荷侧采用较大的轻型滚子轴承。
电动机轴承故障原因分析处理
电动机轴承故障原因分析处理摘要：轴承故障是电动机异常运行的主要原因，据统计轴承故障已占电动机故障的65％以上。
因此对电动机滚动轴承故障原因进行详细的分析和总结，有利于检修人员对高压电动机轴承故障的判断处理和预防，确保了设备安全可靠运行。
关键词：电动机；轴承；故障；分析1.我厂电机的现状与不足我厂送风机、一次风机、凝结泵电机属于80年代后期产品，随着运行周期过长，轴承使用寿命逐渐降低，且冷却方式为风冷，电机从结构设计上存在不足。
首先，此种结构的缺点是密封效果差，电机内外部的灰尘容易进入轴承油室内部，加速轴承的磨损而损坏；其次，是轴承的附件结构对轴承的散热、冷却效果不充分，电机有盖密封不好，造成润滑脂污染；再次，电机轴承油室没有设计打油孔及排油孔，电机轴承的检查只有在机组停运后进行，而高压电机运行2500～3000小时就应对轴承打油一次，将轴承室内的旧油打出，同时也将轴承运行中磨损产生杂质排出。
2.轴承的结构及分类轴承从结构和转动形式上可分为滑动轴承和滚动轴承两大类，其中滚动轴承因其传动效高、摩擦系数小、价格低和使用维修方便的特点，在中小型电机中得到广泛应用。
但是，由于设计、安装过程中存在的一些缺陷，电机在使用中难免产生一些诸如噪音、发热等问题，影响电机的正常使用。
特别是两极高速电机中使用的滚动轴承，更容易产生问题。
因此，认真分析和解决它们，对提高电机质量，降低产品故障率和返修率，增加企业经济效益具有十分重要的意义。
3.滚动轴承的特点3.1 滚动轴承的优点（1）传动效率高、摩擦系数小、运转精度高、价格低和使用维修方便。
（2）某些滚动轴承（轴承组合）可同时承受径向载荷和轴向载荷。
因此，可以简化轴承支撑座的结构。
（3）由于传动效率高，发热量少。
因此，可以减少润滑油的消耗，大部分情况下可以采用润滑脂润滑，润滑维护方便省事。
3.2 滚动轴承的缺点（1）承受载荷的能力比同体积的滑动轴承小得多，且滚动轴承的径向尺寸大。
电动机轴承故障科学预测与诊断
电动机轴承故障科学预测与诊断摘要：为分析电动机轴承故障类型，首先采用小波包分析对轴承振动信号进行高低频分解及重构，然后以各频带的能量值构成轴承振动信号的特征向量，最后通过朴素贝叶斯网和本研究提出的权重分析两种方法进行电机轴承故障分类。
朴素贝叶斯网对已知电机轴承故障类型的样本数据进行训练，获得参数后识别未知样本的故障类型。
权重分析法计算未知与已知类型的电机轴承振动样本的相关系数，然后构建权重并按照权值和的大小获取未知样本的故障类型。
仿真结果表明朴素贝叶斯网能较好实现电机故障诊断，本研究提出的权重分析方法也能较好的对电机故障进行诊断。
关键词：电机故障小波包朴素贝叶斯权值分析引言在煤矿生产中，电机被广泛应用。
除了瓦斯事故[1]等煤矿五大灾害之外，电机的正常工作对煤矿生产过程中的安全、高效、优质及低耗运行意义也非常重大。
电机出现故障时不仅会损坏电机本身，还会影响整个系统的正常运行，甚至会危及人身安全，造成巨大的经济损失。
因此，尽量减少电机故障的发生与有效的识别电机故障类型在煤矿生产中具有积极意义。
煤矿中所用的电机大多数为三相异步电动机。
采区任务的运输由三相异步电动机驱动刮板输送机，通过旋转运动实现。
电动机的故障形式主要有以下五种：轴承损坏；绕组接线、引线和端子烧坏；绕组匝间或相间局部击穿；绕组烧毁；转子断轴。
其中，轴承故障发生比例最大，约为40%，轴承故障将引起电机异常振动，使电机无法正常运行，严重时会对煤矿生产和人身安全带来极大危害。
因此有必要研究电机轴承故障诊断。
在电动机的故障诊断中，经常用到的智能方法有人工神经网络（ann）、支持向量积、聚类等方法。
中国矿业大学的张建文教授等人采用人工神经网络对电机的转子断条故障进行诊断，首先用一种扩展到park矢量方法提取故障特征，然后利用反向传播（bp）神经网络进行异步电机转子断条故障诊断，bp网络是人工神经网络的一种，其缺点在于收敛速度慢、易于陷入局部极小点。
滚动轴承的故障诊断PPT演示课件
诊断
磨屑
好 有 无 好 好 好 有 好 有 有 不可
方法
轴承间隙
无 无 无 好 好 有 无 无 无 无 不可
油膜电阻
无 无 无 好 好 好 好 有 无 无 可
滚动轴承故障诊断
15
各种诊断方法的灵敏度
故
障
信
号 强 度
振
动
缺 陷 故 障 界
分 析 灵 敏 度
限
噪 声
灵 敏 度
测 温 分 析
分
缺
析
陷
灵
灾
轴承内部有锈蚀
滚动轴承故障诊断
7
轴承失效形式—点蚀
▪ 现象： 滚道面或滚动体表面 上有小坑和片状剥落
▪ 原因： 载荷过大 润滑不良 预载过大 间隙过小
滚动轴承故障诊断
8
轴承失效形式—压痕
▪ 现象： 滚道面上有滚动体的压痕
▪ 原因： 装配不当 静载荷过大 冲击载荷过大 异物侵入
滚动轴承故障诊断
9
轴承失效形式—烧伤、胶合
定义
Sf
xrm s x
Cf
xm ax xrm s
If
xm ax x
CL f
xm a x xr
Kv xr4ms
敏感性
差 一般 较好 好 好
稳定性
好 一般 一般 一般 差
表中：x －平均幅值， xr－方根幅值， －峭度
滚动轴承故障诊断
25
峰值指标用于轴承诊断
峰值指标Cf不受振动信号绝对大小的影响，适用于检测 滚动面剥落与裂纹等故障，但不适于检测磨损。
▪ 现象： 滚道面变色、软化、 熔合
▪ 原因： 转速过高 润滑不良 装配不当
滚动轴承故障诊断
滚动轴承常见故障及原因分析
滚动轴承常见故障及原因分析1、故障形式(1)轴承转动困难、发热;(2)轴承运转有异声;(3)轴承产生振动;(4)内座圈剥落、开裂;(5)外座圈剥落、开裂;(6)轴承滚道与滚动体产生压痕。
2、故障原因分析(1)装配前检查不仔细,轴承在装配前要先清洗并认真检查轴承的内外座圈、滚动体与保持架,就是否有生锈、毛刺、碰伤与裂纹;检查轴承间隙就是否合适,转动就是否轻快自如,有无突然卡止的现象;同时检查轴径与轴承座孔的尺寸、圆度与圆柱度及其表面就是否有毛刺或凹凸不平等。
对于对开式轴承座,要求轴承盖与轴承底座接合面处与外座圈的外圆面之间,应留出0.1mm~0.25mm间隙,以防止外座两侧“瓦口”处出现“夹帮”现象导致的间隙减小,磨损加快,使轴承过早损坏。
(2)装配不当。
装配不当会导致轴承出现上述的各种故障形式,以及以下的几种情况:A、配合不当轴承内孔与轴的配合采用基孔制,轴承外圆与轴承座孔的配合采用基轴制。
一般在正常负荷情况下工作的离心泵、离心机、减速机、电动机与离心式压缩机的轴与轴承内座圈,采用j5,js5,js6,k5,k6,m6配合,轴承座孔与轴承外座圈采用j6,j7配合。
旋转的座圈(大多数轴承的内座圈为旋转座圈,外座圈不为旋转座圈,少部分轴承则相反),通常采用过盈配合,能在负荷作用下避免座圈在轴径与轴承座孔的配合表面上发生滚动与滑动。
滚动轴承常见故障原因分析但有时由于轴径与轴承座孔的尺寸测量不精确或配合面粗糙度未达到标准要求,造成过大的过盈配合,使轴承座圈受到很大挤压,从而导致轴承本身的径向间隙减少,使轴承转动困难、发热,磨损加剧或卡死,严重时会造成轴承内外座圈在按装时开裂。
不旋转座圈常采用间隙或过盈不大的配合,这样不旋转座圈就有可能产生微小的爬动,而使座圈与滚动体的接触面不断更换,座圈滚道磨损均匀。
同时也可以消除轴因热伸长而使轴承中滚动体发生轴向卡住的现象。
但过大的间隙配合,会使不旋转座圈随滚动体一同转动,致使轴(或轴承座孔)与内座圈(或外座圈)发生严重磨损,而出现摩擦使轴承发热、振动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机滚动轴承的判断及拆装
在电动机的故障中，轴承的故障是经常发生的。
轴承损坏时，电动机的转子将与磁极铁心相擦（扫膛），进而发热破环绕组绝缘。
所以必须注意轴承的保养，一有故障应及时排除。
电动机使用的轴承有滚动轴承和滑动轴承两种。
滑动轴承多用于大型和部分中型电动机中，而滚动轴承装配结构简单，它比滑动轴承轻便，运行中不需要经常维护，耗用润滑油脂也不多，广泛用于转速小于1500r/min，功率在500kw以下的中、小型电机。
轴承故障的检修和更换是电动机机械故障检修的重要环节，直接影响到电动机检修的整体质量。
一、电动机选用滚动轴承的依据
电动机转轴采用双支承结构，每个支承多由一个轴承组成。
选用滚动轴承的主要依据，是电动机所承受的负荷及所受负荷的方向。
电动机的非负荷端由于承受较轻的负荷，多采用球轴承，负荷端承受较重的负荷多采用滚子轴承。
承受纯径向负荷的电动机，可选用向心球轴承或向心圆柱滚柱轴承或推力球轴承或圆锥滚子轴承。
二、电动机滚动轴承故障的判断
1、电动机滚动轴承的检查
电动机运行中的检查在电动机运行中，可以用螺丝刀抵在电动机的轴承外盖上，耳朵贴手柄上倾听声响，如有“格拉”、“格擦”异声，就说明有故障。
也可用轴承检查仪进行检查。
滚动轴承发热的检查用温度计测量轴承温度，环境温度应控制在35℃以下，滚动轴承的允许温度控制60℃以下。
轴承拆卸后的检查轴承拆下后，先清除废油，用汽油或煤油洗净油污，用布擦干或用压缩空气吹干，再进行检查。
完好的轴承，加工平面清洁，没有划痕、裂纹或锈迹；内外轴承环没有裂缝；用手滚动轻快、灵活、均匀，没有阻滞、卡住或过松现象；用塞尺检查轴承磨损情况。
2、电动机滚动轴承故障
轴承的故障主要表现为过热和声音异常两种。
在电动机运行过程中，若轴承温度超过90℃，表示轴承发生过热故障。
其主要原因为装配不正、端盖止口未合紧，使两端轴承孔不同心或轴承损坏，都会使轴承摩擦而发热。
轴承内外圈碎裂、锈蚀，滚珠碎裂、松动；轴承外盖的孔与转轴相擦或轴承外盖对轴承的压力太大等。
另外还有轴承外圈与端盖之间或轴承内圈与转轴之间配合过松而造成摩擦发热。
完好的轴承在运行中，应声音均匀，响声正常。
常见的异常声音为：
明显的滚动及振动声，表示轴承间隙过大。
声音发哑，音调沉重，可能是因为润滑油有杂质。
不规则的撞击声，则说明滚珠或轴承圈有破裂现象。
轴承如果有尖叫声，并夹有滚动声，则表明严重缺油。
轴承发生故障，通常根据产生的原因，采取相应的措施，便可消除。
如果是轴承间隙过大或损坏，一般无法修理，只需更换同型号的合格轴承。
3、电动机滚动轴承的拆装
1）电动机滚动轴承的拆卸
电动机滚动轴承的拆卸常用的几种拆卸方法如下：
a.用拉具拆卸：拉具要大小适宜。
拉具的脚爪应扣在轴承的内圈上，不能放在外圈上，否则会拉坏轴承。
拉具的丝杠顶点对准轴中心，扳转要慢，用力要均匀。
b.用铜棒拆卸：轴承内圈垫上铜棒，用手锤敲打铜棒，把轴承敲出，敲时要沿轴承内圈四周相对两侧轮流均匀敲打，不可只敲一边，用力不宜过猛。
c.搁在圆筒上拆卸：在轴承的内圈下面yoga两块铁板夹住，搁在一只圆筒上面（圆筒内径略大于转子外径），在轴的端面上垫放铜块，用手锤敲打，着力点对准轴中心。
圆筒内放一些棉纱，以防轴承脱下时转子和转轴摔坏。
当敲到轴承逐渐松动时，用力要减弱。
也可在压床上把轴承压卸下来。
d.加热拆卸：如轴承装配过紧或轴承氧化而不易拆卸时，可将轴承内圈加热，使其膨胀而松脱。
加热前，用湿布包好转轴，防止热量扩散，用100℃左右的机械油浇淋在轴承的内圈上，趁热用上述方法拆卸。
2）电动机滚动轴承的安装
安装前，将原有的防锈油（新轴承）或润滑脂（旧轴承）洗净。
新轴承应放入70~80℃的变压器油中，加热约5分钟，待全部防锈油溶去后，取出滴干，放到汽油槽内洗净，再用压缩空气吹干。
干燥后，按照规定加进纯净的新润滑脂。
如果轴承没有洗净或润滑脂内含有杂质、水分，极易损坏轴承。
轴承套在轴颈上有冷套和热套两种方法。
套装前，应将轴颈部分擦干净，同时把经清洗并加好润滑脂的内轴承盖套上。
a.冷套法：把轴承套在轴上，对准轴颈，用一段铁管（内径略大于轴颈直径，外径略小于轴承内圈的外径），将铁管的一端顶在轴承内圈上，用锤打铁管另一端，把轴承敲进。
最好是用压床压入。
b.热套法：轴承是放在变压器油中加热，温度为80~100℃，加热20~40min。
加热温度不能太高，时间不能太长，以免轴承退火。
加热时，轴承应放在网孔架上，不与箱底或箱壁接触，油面淹没轴承，油应能对流，使轴承加热均匀。
有条件的情况下最好是把轴承是放在轴承加热器上加热，温度为100℃，加热3min。
热套时，要趁热迅速把轴承一直推到轴肩。
如果套不进，可用套筒顶住内圈，用手锤轻轻地敲入。
轴承套好后，用压缩空气吹去轴承内的变压器油。
3）电动机滚动轴承用润滑脂
电动机滚动轴承润滑脂一般采用3号锂基脂或复合3号锂基脂，也可采用复合钙基和钙钠基润滑脂等。
润滑脂的填充量应为轴承室空间的1/2~1/3，高转速电动机可略减少。
电动机滚动轴承故障的判断与拆装需要一定的经验与技巧，这就要求从事电动机修理工作的技术人员和操作者通过实践工作积累，并对长期的现场工作进行总结体会。
