双横臂悬架的运动学建模与仿真

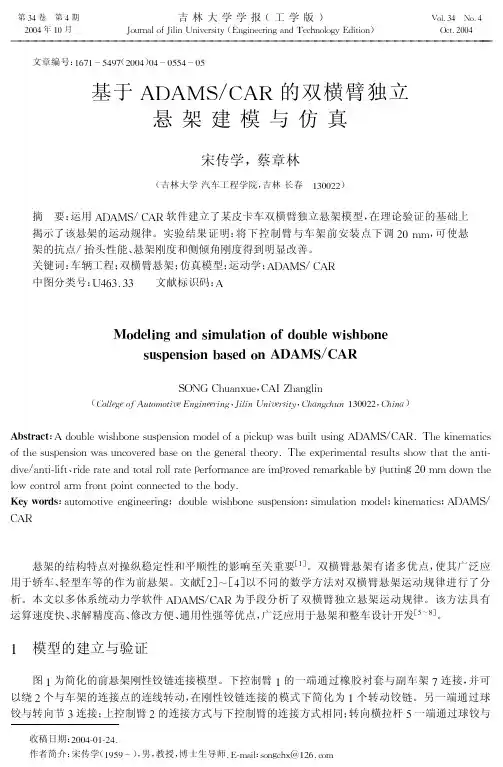

基于ADAMS_CAR的双横臂独立悬架建模与仿真
（Colle ge of Auto m otioe engineering ， Jilin unioersit y ， Changchun 130022 ， China ）
Abstract ： A double w ishbone suspensi on model of a pickup was built usi ng ADAM S／ CAR . The ki ne matics of t he suspensi on was uncovered base on t he general t heor y . The experi mental results show t hat t he antidi ve／ anti-lift 、 ri de rate and t otal roll rate perf or mance are i mproved re mar kable by putti ng 20 mm down t he low control ar m f ront poi nt connected to t he body . Key words ： auto moti ve engi neeri ng ； double w ishbone suspensi on ； si mulati on model ； ki ne matics ； ADAM S／ CAR
转向角变化曲线 S teeri ng angle curve
图12 F i g .12
轮距变化曲线 W heel track curve
从上述悬架特性参数的仿真结果可以看出： 轮距变化量等多项特性指标都满足设计 !前轮定位角、 要求； 抗点头 ／ 抗抬头效应较差； 悬架刚度和侧倾角刚度在车轮上跳时迅速降低。 " #

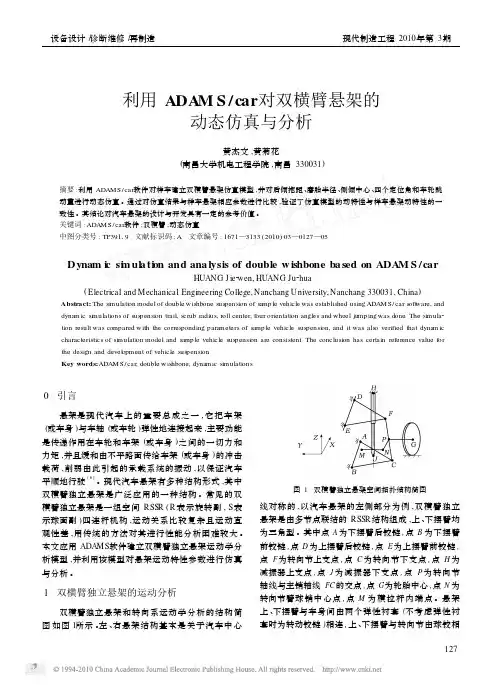

利用ADAMS_car对双横臂悬架的动态仿真与分析
利用ADA M S/car对双横臂悬架的动态仿真与分析黄杰文,黄菊花(南昌大学机电工程学院,南昌330031)摘要:利用ADAMS/car软件对样车建立双横臂悬架仿真模型,并对后倾拖距、磨胎半径、侧倾中心、四个定位角和车轮跳动量进行动态仿真。
通过对仿真结果与样车悬架相应参数进行比较,验证了仿真模型的动特性与样车悬架动特性的一致性。
其结论对汽车悬架的设计与开发具有一定的参考价值。
关键词:ADAM S/car软件;双横臂;动态仿真中图分类号:TP39119 文献标识码:A 文章编号:1671—3133(2010)03—0127—05D ynam i c si m ul a ti on and ana lysis of double w ishbone ba sed on ADA M S/carHUANG J ie2wen,HUANG Ju2hua(Electrical and Mechanical Engineering College,Nanchang University,Nanchang330031,China) Abstract:The si m ulati on model of double wishbone sus pensi on of sa mp le vehicle was established using ADAMS/car s oft w are,and dyna m ic si m ulati ons of sus pensi on trail,scrub radius,r oll center,f our orientati on angles and wheel ju mp ing was done.The si m ula2 ti on result was compared with the corres ponding para meters of sa mp le vehicle sus pensi on,and it was als o verified that dyna m ic characteristics of si m ulati on model and samp le vehicle sus pensi on are consistent.The conclusi on has certain reference value for the design and devel opment of vehicle sus pensi on.Key words:ADAMS/car;double wishbone;dyna m ic si m ulati ons0 引言悬架是现代汽车上的重要总成之一,它把车架(或车身)与车轴(或车轮)弹性地连接起来,主要功能是传递作用在车轮和车架(或车身)之间的一切力和力矩,并且缓和由不平路面传给车架(或车身)的冲击载荷,削弱由此引起的承载系统的振动,以保证汽车平顺地行驶[6]。
赵铁龙汽车双横臂悬架转向系统建模与性能仿真论文定稿分析
河北工业大学毕业设计说明书(论文)作者：赵铁龙学号： 080295学院：机械工程学院系(专业)：车辆工程题目：汽车双横臂悬架动态模拟与仿真指导者：卞学良（教授）评阅者：2012 年 6 月 1 日题目：汽车双横臂悬架动态模拟与仿真摘要：双横臂式独立悬架是汽车常用的悬架之一，尤其在轿车的前轮上被应用广泛。
其优点在于设计简单、性能稳定可靠，可以通过选择合理空间导向杆系的铰接点的位置和控制臂的长度，使得悬架具有所需的运动特性，并且形成恰当的侧倾中心和纵倾中心，从而保证汽车有良好的行驶平顺性和方向稳定性。
通过基于虚拟样机技术对悬架模型进行运动仿真，分析悬架定位参数对性能的影响。
本论文的主要研究内容：1、根据长城哈弗系列汽车的双横臂式悬架的定位参数，运用UG软件建立双横臂式独立悬架的零部件模型，然后再进行装配约束。
2、基于虚拟样机技术，运用ADAMS软件对双横臂式独立悬架进行动态模拟仿真分析，做出车轮外倾角、车轮前束、主销后倾角、主销内倾角随着车轮跳动量的变化曲线以及车轮转向时内外车轮的转角误差曲线。
3、根据ADAMS软件对双横臂式独立悬架做出的运动仿真分析的结果，研究双横臂式独立悬架的各结构参数对车轮定位参数的影响。
通过基于虚拟样机技术，对双横臂式独立悬架和转向机构的建模和动态仿真，从而对双横臂式独立悬架的主要性能进行预测和评估，为双横臂式独立悬架设计提供依据，从而简化悬架系统设计开发过程，缩短产品开发周期，减少产品开发费用和成本，提高产品质量及性能。
关键词：双横臂独立悬架；车轮定位参数；虚拟样机；动力学Title：Auto double wishbone suspension and the dynamic simulation of the simulationAbstract：The double wishbone independent suspension is one of the car's suspension, especially in cars on the front wheels are widely used. The advantage is that the design is simple, stable and reliable performance,by selecting the location and length of the control arm of the hinge pointof the guide rod system in a reasonable space, making the suspension with the desired motion characteristics, and appropriate roll center and center trim in order to ensure the car has a good ride comfort and directional stability. Suspension model based on virtual prototyping technology, motion simulation, analysis of the suspension alignment parameters impacton performance.The main contents of this paper:ing UG software component models of the double-wishbone independent suspension, double wishbone suspension alignment parametersof the Great Wall Hover series cars, and then the assembly constraints.2.The double wishbone independent suspension, dynamic simulation analysis, the use of the ADAMS software based on virtual prototyping technology to make camber, wheel toe, caster angle, kingpin angle with the curve of the wheel runout and wheel steering, internal and external wheel angle error curve.3.According to the results of the ADAMS software and double wishbone independent suspension to make motion simulation, double-wishbone independent suspension, the structural parameters of wheel alignment parameters.Based on virtual prototyping, modeling and dynamic simulation of the double wishbone independent suspension and steering mechanism, which mainly double-wishbone independent suspension performance prediction and evaluation of the double wishbone independent suspension design provide the basis for simplifying the design and development process of the suspension system, shorter product development cycles, reduce product development costs and cost, improve product quality and performance.Key words:double wishbone independent suspension; wheel alignment parameters; virtual simulation; dynamics目录1 绪论 (1)1.1 现代汽车设计 (1)1.2 本文主要研究内容及意义 (2)2 悬架的设计概述及结构分析 (3)2.1 悬架的类型 (3)2.2 悬架的设计要求 (11)2.3 小结 (11)3 双横臂式独立悬架的数学模型 (12)3.1 双横臂式独立悬架的简化模型 (12)3.2 双横臂式独立悬架的结构参数 (13)3.3 小结 (14)4 基于UG的双横臂式独立悬架的设计分析 (15)4.1 UG软件应用简介 (15)4.2 悬架的几何建模 (18)4.3 小结 (21)5 基于ADAMS的双横臂式独立悬架的仿真分析 (23)5.1 ADAMS软件应用简介 (23)5.2 悬架分析系统的建立 (24)5.3 悬架的性能评价指标 (28)5.4 悬架的车轮跳动仿真 (33)5.5 悬架的车轮转向仿真 (37)5.6 小结 (40)结论 (41)参考文献 (42)致谢 (44)1 绪论1.1 现代汽车设计随着现代科学技术的高速发展，人们越来越关注汽车的行驶舒适性和安全性。

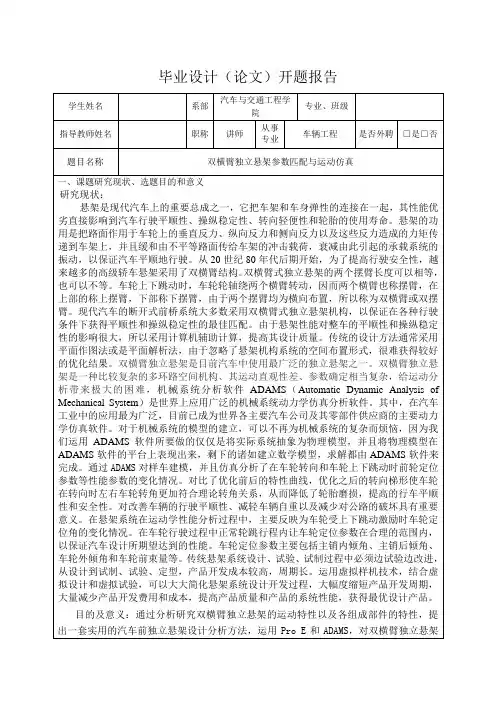

双横臂独立悬架参数匹配与运动仿真-开题报告
毕业设计（论文）开题报告学生姓名系部汽车与交通工程学院专业、班级指导教师姓名职称讲师从事专业车辆工程是否外聘□是□否题目名称双横臂独立悬架参数匹配与运动仿真一、课题研究现状、选题目的和意义研究现状：悬架是现代汽车上的重要总成之一，它把车架和车身弹性的连接在一起，其性能优劣直接影响到汽车行驶平顺性、操纵稳定性、转向轻便性和轮胎的使用寿命。
悬架的功用是把路面作用于车轮上的垂直反力、纵向反力和侧向反力以及这些反力造成的力矩传递到车架上，并且缓和由不平等路面传给车架的冲击载荷，衰减由此引起的承载系统的振动，以保证汽车平顺地行驶。
从20世纪80年代后期开始，为了提高行驶安全性，越来越多的高级轿车悬架采用了双横臂结构。
双横臂式独立悬架的两个摆臂长度可以相等，也可以不等。
车轮上下跳动时，车轮轮轴绕两个横臂转动，因而两个横臂也称摆臂，在上部的称上摆臂，下部称下摆臂，由于两个摆臂均为横向布置，所以称为双横臂或双摆臂。
现代汽车的断开式前桥系统大多数采用双横臂式独立悬架机构，以保证在各种行驶条件下获得平顺性和操纵稳定性的最佳匹配。
由于悬架性能对整车的平顺性和操纵稳定性的影响很大，所以采用计算机辅助计算，提高其设计质量。
传统的设计方法通常采用平面作图法或是平面解析法，由于忽略了悬架机构系统的空间布置形式，很难获得较好的优化结果。
双横臂独立悬架是目前汽车中使用最广泛的独立悬架之一。
双横臂独立悬架是一种比较复杂的多环路空间机构、其运动直观性差、参数确定相当复杂，给运动分析带来极大的困难，机械系统分析软件ADAMS（Automatic Dynamic Analysis of Mechanical System）是世界上应用广泛的机械系统动力学仿真分析软件。
其中，在汽车工业中的应用最为广泛，目前已成为世界各主要汽车公司及其零部件供应商的主要动力学仿真软件。
对于机械系统的模型的建立，可以不再为机械系统的复杂而烦恼，因为我们运用ADAMS软件所要做的仅仅是将实际系统抽象为物理模型，并且将物理模型在ADAMS软件的平台上表现出来，剩下的诸如建立数学模型，求解都由ADAMS软件来完成。

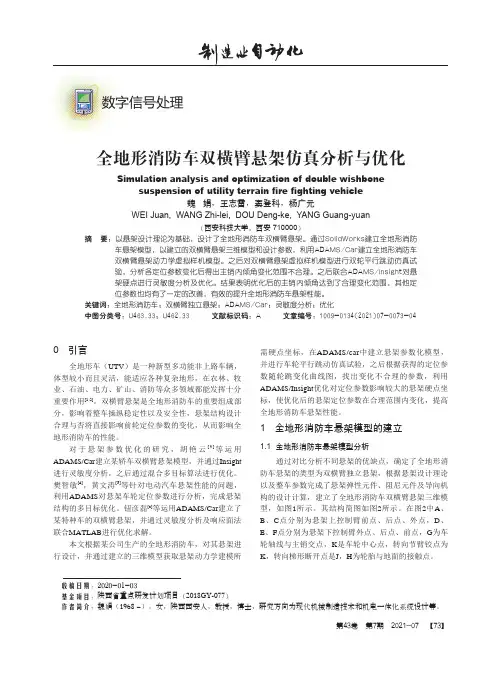

全地形消防车双横臂悬架仿真分析与优化
