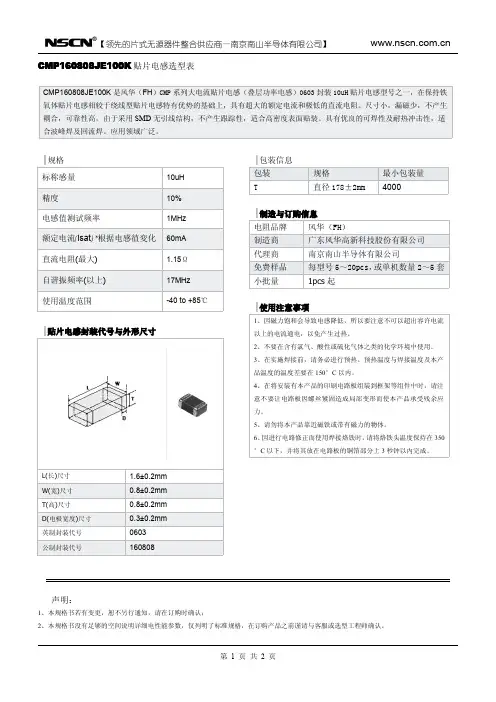

CMP160808JE100M大电流贴片电感10uh
CMP160808JE100CMP160808JE100M
M 贴片电感选型表声明：
1、本规格书若有变更，恕不另行通知，请在订购时确认；
2、本规格书没有足够的空间说明详细电性能参数，仅列明了标准规格，在订购产品之前谨请与客服或选型工程师确认。
L(长)尺寸 1.6±0.2mm W(宽)尺寸0.8±0.2mm T(高)尺寸0.8±0.2mm D(电极宽度)尺寸0.3±0.2mm 英制封装代号0603公制封装代号
160808
|样品申请单模板
电感厂大功率电感内部资料
功率电感之大电流电感 随着电气技术的发展，对电源在高频率，高效率，环保，尺寸，安全，低温升，低噪音，抗干扰E等方面不断提出新的要求，在结构上提出“轻、薄、短、小”的要求，对关键器件提出了扁平化，轻量化，低功耗和高性能的要求，体现在磁性器件方面，尤其是非隔离DC-DC模块电源中，贴片化和扁平化（低高度）成为一种趋势。CODACA从2001年成立至今，已专注生产电感14年，其产品系列不断推陈出新，顺应时代的发展，无论是技术积累还是品质和性价比，都奠定了CODACA这一电感品牌越来越具有影响力。 对于电源工程师以及磁性器件件工程师而言，高频化大功率电路对产品体积要求越来越严苛，功率密度要求越来越大，只有对功率电感有了更系统了解，尤其是大电流电感，才能设计和选型更优化的电感。 本文系统的对功率电感的相关知识进行阐述整理，主要包括功率电感的定义、选型因素、常用磁性材料、功率电感的工作点、典型电气参数、非典型参数、扁平线绕组的优势，常用拓扑结构和关于温升、饱和和噪音三个问题的建议。 1.功率电感的定义 功率电感(Power Inductor),顾名思义，用在电路中传输功率的电感。电感在电路中主要用来处理功率，信号和电磁兼容（EMC），其中负责功率传输的主要包括升压电感（boost），降压电感（buck），升降压电感（buck-boost），功率因素校正电感（PFC），正激电路输出侧的直流输出滤波电感（相当于buck）和逆变电路输出侧的逆变电感等，这些电感同时承担着储能和平滑滤波的作用；其中用于EMC的电感分为共模电感和差模电感，差模电感在电路中主要滤除差模干扰，无论传输电流是
直流电还是交流电，都需要承担滤波和储能的作用，因此在本篇文章中，从能量储存的角度讲，也将差模电感归入功率电感范畴。 2.功率电感的选型因素： 1)电感的电气特性，主要饱和特性，温升特性，频率特性等； 2)电感的机械特性，主要尺寸限制，贴装方式，机械要求等； 3)电感的使用环境，电气条件裕量，环境温湿度，酸碱度等； 4)电感的性价比（品质，品牌，技术支持，服务，付款条件等）； 5)电感的新型研发，深度定制和快捷样品反馈以及批产能力； 功率电感的选型因素很多，对于设计人员或者采购人员而言，在满足主要考量因素的情况下，尽可能的平衡其他因素。比如成本为主要考虑因素，磁芯可选用廉价的铁粉心，但产品的尺寸和损耗可能会比较大，或者选用没有品质保证的供应商，但客户服务和技术支持会比较差些等；比如产品的温度特性有严格要求，可能需要成本昂贵的MPP磁芯或者羰基铁粉心等。CODACA从2001年成立至今，已专业生产电感14年，无论是技术积累还是品质和性价比，都奠定了CODACA这一电感品牌越来越具有影响力。 3.功率电感常用磁性材料 常用的软磁材料主要分为镍锌（NiZn）铁氧体和锰锌（MnZn）铁氧体，全系列金属磁粉心（High-Flux，MPP，Sendust，Fe-Si，Fe-Si-Cr，Fe-Si-Ni，IRON Powder，Nanodust等），非晶/纳米晶，叵末合金和硅钢等。本文就CODACA普通贴片功率电感、一体成型电感和组装式大电流电感所用材料重点进行介绍。 镍锌（NiZn）铁氧体，有着极高的电阻率，等同于绝缘体，其磁导率10~2000，饱和磁通密度0.25T~0.44T,应用频率0.1~100MHz，低磁导率可达GHz，主要用来做
电感在在电路中的作用及使用方法
电感在电路中的作用与使用方法 一、电感器的定义。 1.1 电感的定义： 电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。 当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律－－－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。 总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。 由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。 电感的具体作用： 1、在DCDC转换的时候,电源输入和DCDC芯片之间常接着一个22uh的功率电感， 一，扼流：在低频电路用来阻止低频交流电；脉动直流电到纯直流电路；它常用在整流电路输出端两个滤波电容的中间，扼流圈与电容组成Π式滤波电路。在高频电路：是防止高频电流流向低频端，在老式再生式收音机中的高频扼流圈。得到应用。 二，滤波：和上述理论相同；也是阻止整流后的脉动直流电流流向纯直流电路由扼流圈（为简化电路，降低成本，用纯电阻替带扼流圈）两个电容（电解电容）组成派式滤波电路。利用电容充放电作用和扼流圈通直流电，阻挡交流电特性来 完成平滑直流电而得到纯正的直流电。 三，震荡：我们说整流是把交流电变成直流电，那么震荡就是把直流电变成交流电的反过程。我们把完成这一过程的电路叫作“震荡器”。
常用贴片元件封装.
常用贴片元件封装 1 电阻： 最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表： 英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 2）贴片电阻的封装、功率与电压关系如下表： 英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V) 0201 0603 1/20W 25 0402 1005 1/16W 50 0603 1608 1/10W 50 0805 2012 1/8W 150 1206 3216 1/4W 200 1210 3225 1/3W 200 1812 4832 1/2W 200
2010 5025 3/4W 200 2512 6432 1W 200 3）贴片电阻的精度与阻值 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度， J －表示精度为5％、 F－表示精度为1％。 T －表示编带包装 阻值范围从0R-100M 4）贴片电阻的特性 ·体积小，重量轻； ·适应再流焊与波峰焊； ·电性能稳定，可靠性高； ·装配成本低，并与自动装贴设备匹配； ·机械强度高、高频特性优越。 2电容： 1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF 无极性电容下述两类封装最为常见，即0805、0603； 英制尺寸公制尺寸长度宽度厚度 0402 1005 1.00±0.05 0.50±0.05 0.50±0.05 0603 1608 1.60±0.10 0.80±0.10 0.80±0.10 0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1206 3216 3.20±0.30 1.60±0.20 0.70±0.20 1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
电感和电容在无功功率中的作用介绍
电力系统电压与无功补偿 现代生产和现代生活离不开电力。电力部门不仅要满足用户对电力数量不断增长的需要，而且也要满足对电能质量上的要求。所谓电能质量，主要是指所提供电能的电压、频率和波形是否合格，在合格的电能下工作，用电设备性能最好、效率最高，电压质量是电能质量的一个重要方面，同时，电压质量的高低对电网稳定、经济运行也起着至关重要的作用。信息请登陆:输配电设备网 1. 电压与无功补偿 电压顾名思义就是电(力)的压力。在电压的作用下电能从电源端传输到用户端，驱动用电设备工作。 交流电力系统需要电源供给两部分能量，一部分将用于作功而被消耗掉，这部分电能将转换为机械能、光能、热能或化学能，我们称为“有功功率”。另一部分能量是用来建立磁场，用于交换能量使用的，对于外部电路它并没有作功，由电能转换为磁能，再由磁能转换为电能，周而复始，并没有消耗，这部分能量我们称为“无功功率”，无功是相对于有功而言，不能说无功是无用之功，没有这部分功率，就不能建立感应磁场，电动机、变压器等设备就不能运转。在电力系统中，除了负荷无功功率外，变压器和线路的电抗上也需要大量无功功率。 国际电工委员会给出的无功功率的定义是：电压与无功电流的乘积为无功功率。其物理意义是：电路中电感元件与电容元件活动所需要的功率交换称为无功功率。信息来 自:https://www.360docs.net/doc/4217065914.html, 电容和电感并联接在同一电路时，当电感吸收能量时，正好电容释放能量;电感放出能量时，电容正好吸收能量。能量就在它们中间互相交换。即电感性负荷所需的无功功率，可以由电容器的无功输出得到补偿，因此我们把具有电容性的装置称为“无功补偿装置”。 电力系统常用的无功补偿装置主要是电力电容器和同步调相机。信息来 源:https://www.360docs.net/doc/4217065914.html, 若电力负荷的视在功率为S，有功功率为P，无功功率为Q，有功功率、无功功率和视在功率之间的关系可以用一个直角三角形来表示，以有功功率和无功功率各为直角边，以视在功率为斜边构成直角三角形，有功功率与视在功率的夹角称为功率因数角。有功功率与视在功率的比值，我们称为功率因数，用cosf表示，cosf = P/S。它表明了电力负荷的性质。 P = UIcosf Q = UIsinf
额定电流-叠层功率电感选型误区
“额定电流” --新型叠层功率电感选型的误区 1.叠层功率电感（铁氧体大电流电感）到底是应该按照叠层的惯例标准温升电流作为额定电流还是应该按照功率 电感惯例？（https://www.360docs.net/doc/4217065914.html,） 叠层功率电感（铁氧体大电流电感）作为功率电感的一种新发展起来的产品，其在电路中工作承受的实际工作电流比常规的叠层高频信号用滤波电感会大得多.这种大电流工作条件下工作,要求功率电感本身不会随着电流的增加或减少发生过早饱和从而导致电感量下降过大造成电感性能恶化。叠层功率电感作为功率电感应用DC-DC以及AC-DC等开关电源电路作为储能和滤波使用，其本身不仅要考量电感在电路中发热量随电流变化的情况，同时也要考量其动态电感量随电流变化的情况，从而确保功率电感在电路工作时不会因为在电路工作电流范围内出现饱和。基于如上原因新型叠层功率电感其额定电流应该按照传统绕线型功率电感的惯例标准定义其额定电流(即功率电感的额定电流取饱和电流Isat和温升电流Irms两者中较小的一个为标准)。 以下还是以2520系列中的4.7uH叠层功率电感为例对比说明业界目前对电感器额定电流Irat、饱和电流Isat以及温升电流Irms标识状况。 叠层功率电感（铁氧体大电流电感）参数比对表
2.现状会误导工程师选型，产生隐患； 目前有相当部分叠层功率电感生产厂家对其产品额定电流规格都是沿用传统信号滤波处理用叠层电感额定电流标准来定义，其根据电感的温升电流值来定义其额定工作电流。这种情况下产品设计工程师往往会按照传统功率电感选型经验并根据供应商电感规格书上定义的额定电流值来衡量其实际电路中的额定工作电流，这样一来很可能会导致因电感饱和电流低于电路的实际工作电流，会存在如下隐患：
贴片电感DFE201610E-100M 品牌TOKO规格书推荐
DFE201610E Inductance Range: 0.24~10μH (Unit: mm) (Unit: mm) ? Miniature size: 2016 footprint (2.0mm×1.6mm) and low profile(1.0mm Max. height) ? The use of magnetic iron powder ensure capability for large current. ? The use of Flat wire for Low DC resistance. ? Magnetically shielded, low audible core noise. ? Reflow solderable. ? Operating temperature : -40～+125°C ? 小型薄型構造 (2.0ｘ1.6ｍｍ角、高さ1.0mm Max.) ? 磁性材に鉄系磁性粉を用いた大電流対応 ? 平角線採用による低直流抵抗 ? 閉磁路構造、低コア鳴きノイズ ? リフロはんだ対応 ? 動作温度範囲：-40～+125°C (1) Inductance is measured with a LCR meter 4284A (Agilent Technologies ) or equivalent. Test frequency at 1MHz (2) DC resistance is measured with 34420A (Agilent Technologies) or 3541(HIOKI). (Reference ambient temperature 20°C) (3) Inductance Decrease Current based upon 30% inductance reduction from the initial value (4) Temperature Rise Current based upon 40°C temperature rise. (Reference ambient temperature 20°C) (1) インダクタンスはLCR メータ4284A (Agilent Technologies ) または同等品により測定する。測定周波数は1MHz 。 (2) 直流抵抗は測定器34420A （Agilent Technologies ）または3541（HIOKI ）と同等品により測定する。（周囲温度20°C ） (3) 直流重畳許容電流：直流重畳電流を流した時インダクタンスの値が初期値より30%減少する直流電流値 (4) 温度上昇許容電流：コイルの温度が40°C 上昇する値 （周囲温度20°C を基準とする。） Recommended patterns 推奨パターン図 Metal Alloy Inductors メタルアロイ? インダクタ
电感的特性
什么是电感?及电感的特性 电感是开关电源中常用的，由于它的电流、电压相位不同，所以理论上损耗为零。电感常为储能元件，也常与电容一起用在输入滤波和输出滤波电路上，用来平滑电流。电感也被称为扼流圈，特点是流过其上的电流有“很大的惯性”。换句话说，由于磁通连续特性，电感上的电流必须是连续的，否则将会产生很大的电压尖峰。 电感为磁性元件，自然有磁饱和的问题。有的应用允许电感饱和，有的应用允许电感从一定电流值开始进入饱和，也有的应用不允许电感出现饱和，这要求在具体线路中进行区分。大多数情况下，电感工作在“线性区”，此时电感值为一常数，不随着端电压与电流而变化。但是，开关电源存在一个不可忽视的问题，即电感的绕线将导致两个分布参数(或寄生参数)，一个是不可避免的绕线电阻，另一个是与绕制工艺、材料有关的分布式杂散电容。杂散电容在低频时影响不大，但随频率的提高而渐显出来，当频率高到某个值以上时，电感也许变成电容特性了。如果将杂散电容“集中”为一个电容，则从电感的等效电路可以看出在某一频率后所呈现的电容特性。 当分析电感在线路中的工作状况或者绘制电压电流波形图时，不妨考虑下面几个特点：
1. 当电感L中有电流I流过时，电感储存的能量为： E=0.5×L×I2 (1) 2. 在一个开关周期中，电感电流的变化(纹波电流峰峰值)与电感两端电压的关系为： V=(L×di)/dt (2) 由此可看出，纹波电流的大小跟电感值有关。 3. 就像电容有充、放电电流一样，电感器也有充、放电电压过程。电容上的电压与电流的积分(安·秒)成正比，电感上的电流与电压的积分(伏·秒)成正比。只要电感电压变化，电流变化率di/dt也将变化;正向电压使电流线性上升，反向电压使电流线性下降。 计算出正确的电感值对选用合适的电感和输出电容以获得最小的输出电压纹波而言非常重要。 从图1可以看出，流过开关电源电感器的电流由交流和直流两种分量组成，因为交流分量具有较高的频率，所以它会通过输出电容流入地，产生相应的输出纹波电压dv=di×RESR。这个纹波电压应尽
常见贴片元器件封装
SMT贴片元器件封装类型的识别 封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。相同电子参数的元件可能有不同的封装类型。厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。 由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。 1、常见SMT封装 以公司内部产品所用元件为例，如下表： 名称 缩写含义 备注 Chip Chip 片式元件 MLD Molded Body 模制本体元件 CAE Aluminum Electrolytic Capacitor 有极性 Melf Metal Electrode Face 二个金属电极 SOT Small Outline Transistor 小型晶体管 TO Transistor Outline 晶体管外形的贴片元件 OSC Oscillator 晶体振荡器 Xtal Crystal 二引脚晶振 SOD Small Outline Diode 小型二极管（相比插件元件） SOIC Small Outline IC 小型集成芯片 SOJ Small Outline J-Lead J型引脚的小芯片 SOP Small Outline Package 小型封装，也称SO，SOIC DIP Dual In-line Package 双列直插式封装，贴片元件 PLCC Leaded Chip Carriers 塑料封装的带引脚的芯片载体 QFP Quad Flat Package 四方扁平封装 BGA Ball Grid Array 球形栅格阵列 QFN Quad Flat No-lead 四方扁平无引脚器件 SON Small Outline No-Lead 小型无引脚器件 通常封装材料为塑料，陶瓷。元件的散热部分可能由金属组成。元件的引脚分为有铅和无铅区别。
电感的作用及用途
电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。 一、自感与互感 （一）自感 当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。 （二）互感 两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。 二、电感器的作用与电路图形符号 （一）电感器的电路图形符号 电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母"L"表示，图6-1是其电路图形符号。 （二）电感器的作用 电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。 三、变压器的作用及电路图形符号 （一）变压器的电路图形符号 变压器是利用电感器的电磁感应原理制成的部件。在电路中用字母"T"（旧标准为"B"）表示，其电路图形符号如图6-12所示。 （二）变压器的作用 变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。 （一）电感器的结构与特点 电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。 1．骨架骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。 骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。 小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。 空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。 2．绕组绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。 绕组有单层和多层之分。单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种，如图6-5所示。 3．磁心与磁棒磁心与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有"工"字形、柱形、帽形、"E"形、罐形等多种形状，如图6-6所示。 4．铁心铁心材料主要有硅钢片、坡莫合金等，其外形多为"E"型。 5．屏蔽罩为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。 6．封装材料有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线
贴片电阻常见封装有9种
贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：
一、零件规格: (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。 标准零件之尺寸规格有英制与公制两种表示方法，如下表 英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005 含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注： a、L（Length）：长度；W（Width）：宽度；inch：英寸 b、1inch=25.4mm （b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。 （c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。 （d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。 二、常用元件封装 1）电阻： 最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
390nH贴片电感规格_风华高科CMI100505UR39K
L(长)尺寸 1.0±0.125mm W(宽)尺寸0.5±0.125mm D(高)尺寸0.3±0.125mm 公制封装代号100505 英制封装代号0402 声明： 1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知； 2、本规格书仅列明了产品基本规格、参数，更详细的电性能参数、使用说明等，请在订购产品之前与南京南山半导体有限公司确认。
|100505（0402）贴片电感特性数据图表 |焊接曲线 ■ 电感量－直流偏置特性 ■ 阻抗－频率特性 ■ 电感量－温度特性 ■ Q 值－频率特性
贴片电感样品申请单 南山联系资料 总机：技术支持：客服：传真：电邮： 客户基本资料 公司名称网址： 联系方式电话：传真：□生产型企业□贸易商 收货地址 生产产品 姓名：职务：□技术□采购□其他 联络人 电话：手机：电邮： 样品明细资料 元器件名称型号及封装单机用量申请数量备注 预计生产情况 预计小批量生产日期：规模生产日期：样品申请日期： 样品申请流程 1、请详细、全面、真实填写上列各项。表格不够填写，可自行复制。 Service@https://www.360docs.net/doc/4217065914.html, 2、请以附件的形式将该文档通过E-mail发送，并请将此单打印盖章后，电邮至： ：。 3、公司将根据客户所填信息并综合相关情况，由样品小组负责确定该样品申请单是否执行及如何执行。 4、收到样品申请单并经审核通过后，南京库有现货2个工作日内发出；如需订货，交期3-4周，非常规品顺延1-2周。 5、样品免费，运费到付(一般选择顺丰快递)；样品数量：单个型号5～20pcs，或根据BOM表清单按2～5套提供。 6、说明：接单后，样品小组将努力跟进，但由于原厂生产等环节存有不确定因素，我们无法保证样品数量、型号完 全符合要求，也不承诺一定按期交出。 跟进记录 □已中止进行□中止原因描述： □已联系客户 □已建议生产□已发送样品/日期□客户已签收/日期
3R3-大电流电感
Applications ?Voltage Regulator Module (VRM)?Multi-phase regulators ?Point-of-load modules ?Desktop and server VRMs and EVRDs ?Base station equipment ?Notebook regulators ?Battery power systems ?Graphics cards ? Data networking and storage systems Environmental Data ?Storage temperature range:-55°C to +125 °C ?Operating temperature range:-55°C to +125°C (ambient plus self-temperature rise) ?Solder reflow temperature:J-STD-020D compliant Packaging ?Supplied in tape and reel packaging,1,500 parts per 13” diameter reel Description ? Halogen Free ?125°C maximum total temperature operation ?7.4 x 7.0 x 3.0mm maximum surface mount package ?Powder iron core material ?Magnetically shielded,low EMI ?High current carrying capacity,Low core losses ?Inductance range from 0.15μH to 10.0μH ?Current range from 3.2 to 52 Amps ? RoHS compliant High Current,Power Inductors HCM0703 Series SMD Device 1Open Circuit Inductance (OCL) Test Parameters:100kHz,0.25V rms ,0.0Adc,@ +20°C.2Full Load Inductance (FLL) Test Parameters:100kHz,0.25V rms ,I sat @ +20°C. 3I rms :DC current for an approximate temperature rise of 40°C without core loss.Derating is necessary for AC currents.PCB layout,trace thickness and width,air-flow and proximity of other heat generating components will affect the temperature rise.It is recommended that the temperature of the part not exceed 125°C under worst case operating conditions verified in the end application. 4I sat :Peak current for approximately 20% rolloff at +20°C. 5K-factor:Used to determine B p-p for core loss (see graph).B p-p = K *L *ΔI.B p-p (Gauss),K:(K-factor from table),L:(inductance in μH),ΔI (peak-to-peak ripple current in amps).6Part Number Definition:HCM0703-xxx-R ? HCM0703 = Product code and size ? xxx= Inductance value in μH,R = decimal point, If no R is present then 3rd digit equals number of zeros.? “-R”suffix = RoHS compliant Product Specifications Part OCL 1 (μH) FLL min,2 I rms 3I sat 4 @ 20°C DCR (m Ω) @ 20°C DCR (m Ω) @ 20°C Number 6 ±20%(μH)(Amps)(Amps)(Typical)(Maximum)K-factor 5HCM0703-R15-R 0.150.0926.052.0 1.90 2.501610.3HCM0703-R22-R 0.220.1323.040.0 2.50 2.80615.4HCM0703-R47-R 0.470.2817.526.0 4.00 4.20430.2HCM0703-R68-R 0.680.4115.525.0 5.00 5.50367.4HCM0703-R82-R 0.820.4913.024.0 6.708.00286.2HCM0703-1R0-R 1.000.6011.022.09.0010.0259.7HCM0703-1R5-R 1.500.909.0018.014.015.0175.7HCM0703-2R2-R 2.20 1.328.0014.018.020.0163.6HCM0703-3R3-R 3.30 1.98 6.0013.528.030.0158.2HCM0703-4R7-R 4.70 2.82 5.5010.037.040.0118.1HCM0703-6R8-R 6.80 4.08 4.508.0054.060.0106.8HCM0703-8R2-R 8.20 4.92 4.007.5064.068.095.3HCM0703-100-R 10.0 6.00 3.207.00 70.5 77.6 81.2
数字功放专用电感具有大额定电流
数字功放专用电感具有大额定电流、低阻抗、不易发烫功率高等优势，目前已被SONY、PHILIPS、哈曼、JVC等多家公司大批量使用，ST、TI、IR NXP等芯片设计公司在芯片研发中也都都采用了这类电感。这种电感为闭磁路，低电磁辐射,LC滤波效果好输出音质质量高，能通过EMC测试出口欧美不受影响 最适合于作为数 字放大器（D级 放大器）LPF用 滤波电感。 符合家庭音响及AV放大器等的高输出。 大电流对应、低直流电阻。通过采用低泄漏磁通的闭磁路结构、低损失磁芯，实现了高音质。 LC滤波器设计 为了节省成本和PCB面积，大多数D类放大器的LC滤波器采用二阶低通设计。 扬声器用于减弱电路的固有谐振。尽管扬声器阻抗有时近似于简单的电阻，但实际阻抗 比较复杂并且可能包括显著的无功分量。要获得最佳滤波器设计效果，设计工程师应当 总是争取使用精确的扬声器模型。 常见的滤波器设计选择目的是为了在所需要的最高音频频率条件下将滤波器响应下降减至最小以获得最低带宽。如果对于高达20 kHz频率，要求下降小于1 dB，则要 求典型的滤波器具有40 kHz巴特沃斯（Butterworth）响应（以达到最大平坦通带）。对 于常见的扬声器阻抗以及标准的L值和C值，下表给出了标称元器件值及 其相应的近似Butterworth响应： 如果设计不包括扬声器反馈，扬声器THD会对LC滤波器元器件的线性度敏感。 电感器设计考虑因素：设计或选择电感器的重要因素包括磁芯的额定电流和形状，以及饶线电阻。 额定电流：选用磁芯的额定电流应当大于期望的放大器的最高电流。原因是如果电流超过额定电流阈值并且电流密度太高，许多电感器磁芯会发生磁性饱和，导致电感 急剧减小，这是我们所不期望的。 通过在磁芯周围饶线而形成电感器。如果饶线匝数很多，与总饶线长度相关的电阻很重要。由于该电阻串联于半桥和扬声器之间，因而会消耗一些输出功率。如果电阻 太高，应当使用较粗的饶线或选用要求饶线匝数较少的其它金属材质的磁芯以提供需要
电感原理高频电感和功率电感
【电感的基础第1讲】电感概要"电感器是如何工作的？" 2014-07-22 【导读】电感是一种能将电能通过磁通量的形式储存起来的被动电子元件。通常为导线卷绕的样子，当有电流通过时，会从电流流过方向的右边产生磁场。 电感值的计算公式如下所示。卷数越多，磁场越强。同时，横截面积变大，或改变磁芯都能够使磁场增强。 那么让我们来看看将交流电流过电感会发生什么变化吧。交流电是指随时间推移电流大小和方向会发生周期性变化的电流。当交流电通过电感时，电流产生的磁场将其他的绕线切隔，因而产生反向电压，从而阻碍电流变化。特别是当电流突然增加时，和电流相反方向的，即电流减少方向的电动势会产生，来阻碍电流的增加。反之当电流减少时，则向电流增加的方向产生。 若电流的方向逆转，反向电压也同样会产生。在电流被反向电压阻碍之前，电流的流向会发生逆转，因而电流就无法流过。 另一方面，直流电由于电流不会发生变化，就不会发生反向电压，也没有发生短路的危险。也就是说，电感器是可以让直流电通过，而通不过交流电的元器件。
?电能以磁能的形式存储 ?使直流电通过而交流电无法通过 利用电感的这种特性可应用于各种用途。世界上有许多种电感，下一期我们将介绍各种电感最适合于何种用途。
【电感的基础第2讲】电感器的作用1" 高频电感器" 2014-07-22 【导读】电感器有多种使用方法，根据其使用方法，市场上也出现了各种电感产品。贴片电感器按照用途大致划分为三类，分别是高频电路用电感器、电源电感器（功率电感器）、一般电路用电感，我们能够向客户提供符合需求的贴片电感器。 本次，我们向大家介绍其中的高频电路用电感器。 说起高频电路用电感器，顾名思义，就是用于几十MHz到几十GHz的高频带的电感。因为Q值（Quality factor）的要求较高，所以一般是空芯结构，主要用于手机及无线LAN等移动通信设备等高频电路。 表.1手机电路块中各电感器的用途例 高频电路用电感器有绕线、积层、薄膜三种。 下面，我们向大家简单介绍一下其特点以及相关用途。 ◆绕线结构的特点 所谓绕线构造，是在氧化铝芯上将铜线绕成螺旋状。 与积层、薄膜方式相比，绕线结构能够用粗线绕制线圈，具备下列特点。 1) 能够实现低直流阻抗 2) Q(Quality factor)非常高 3) 能够对应大电流 利用该特点，可以在Q值要求较高的天线、PA电路中用于耦合及IF回路的共振。 村田的对应产品：LQW04AN/15AN/18AN系列 ◆积层结构的特点 所谓积层结构，是将陶瓷材料及线圈导体层压成一体的单片结构。与绕线结构相比，能够实现小型化、低成本化。 虽然Q值比绕线结构要低，但L值偏差、额定电流、大小、价格等整体的平衡性较好，用途也较为广泛。 适用于移动通信设备的RF电路的耦合、扼流以及共振等各类用途。 村田的对应产品：LQG15HN/15HS/LQG18HN系列
电感封装与类型
电感封装与类型集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
电感资料整理 封装： 可知电感封装以如下格式记录。 对于电感来说，封装方式一般包括贴片电感封装和插件电感封装。 贴片电感封装的主要类型有0402，0603，0805，1206，CDR1608，CDR1813，CD105等等。0402，0603指的是叠层电感。CD1813，CD105中的CD指的是贴片的工字电感，1813中的18指的是直径为18~19mm3指的是高度为13~14mm。 贴片功率电感分为开放式功率电感和屏蔽式功率电感2种： 其中，屏蔽式功率电感的封装为CKCD系列，CKCH系列。 而插件电感的封装有PK0345，PK0406，PK0507等等。PK指的是工字电感系列。0406指的是不包括外被，直径为4mm，高度为6mm。 类型： 常用的电感可以分为以下类型： 1、单层线圈 单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。 2、蜂房式线圈 如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是体积小，分布电容小，而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小。3、铁氧体磁芯和铁粉芯线圈 线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。 4、铜芯线圈 铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。 5、色码电感器 色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。 6、阻流圈（扼流圈） 限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。 而电感经常会出现在我们的显卡上，显卡中供电模块上的电感从外观上，则可分为以下几种。 全开放式电感： 价格低廉，但散热较好，受电磁干扰非常大，提供的电流不纯正。高端 显卡以及核心供电模块不会采用这种电感，只有在电流不高的显存周边采用这种电感。 半封闭电感： 价格适中，防电磁干扰良好，在高频电流通过时不会发生异响，散热良好， 可以提供大电流。目前在主流显卡上较常用。?
滤波电路中电感的作用(图文版)
滤波电路中电感的作用 一.电感的作用 基本作用：滤波、振荡、延迟、陷波等 形象说法：“通直流，阻交流” 细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。 由感抗XL=2πfL 知,电感L越大，频率f越高，感抗就越大。该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t 成正比，这关系也可用下式表示： 电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li2 。 可见，线圈电感量越大，流过越大，储存的电能也就越多。 电感在电路最常见的作用就是与电容一起，组成LC滤波电路。我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。 变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。 LC滤波电路 在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的LC滤波电路。另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。 二、电感的主要特性参数 2.1 电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。 2.2 感抗XL
技术大牛教你电感如何选型
技术大牛教你电感如何选型 器件选型是硬件工程师的基本工作，本文主要从电感的工艺和应用出发，介绍电感如何选型。一、电感的基本原理电感，和电容、电阻一起，是电子学三大基本无源器件；电感的功能就是以磁场能的形式储存电能量。以圆柱型线圈为例，简单介绍下电感的基本原理如上图所示，当恒定电流流过线圈时，根据右手螺旋定则，会形成一个图示方向的静磁场。而电感中流过交变电流，产生的磁场就是交变磁场，变化的磁场产生电场，线圈上就有感应电动势，产生感应电流：电流变大时，磁场变强，磁场变化的方向与原磁场方向相同，根据左手螺旋定则，产生的感应电流与原电流方向相反，电感电流减小；电流变小时，磁场变弱，磁场变化的方向与原磁场方向相反，根据左手螺旋定则，产生的感应电流与原电流方向相同，电感电流变大。以上就是楞次定律，最终效果就是电感会阻碍流过的电流产生变化，就是电感对交变电流呈高阻抗。同样的电感，电流变化率越高，产生的感应电流越大，那么电感呈现的阻抗就越高；如果同样的电流变化率，不同的电感，如果产生的感应电流越大，那么电感呈现的阻抗就越高。所以，电感的阻抗于两个因素有关：一是频率；二是电感的固有属性，也就电感的值，也称为电感。根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的大小
与线圈的大小及内芯的材料有关。实际电感的特性不仅仅有电感的作用，还有其他因素，如：·绕制线圈的导线不是理想导体，存在一定的电阻；·电感的磁芯存在一定的热损耗；·电感内部的导体之间存在着分布电容。因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。根据等效模型，可以定义实际电感的两个重要参数。自谐振频率(Self-Resonance Frequency)由于Cp的存在，与L一起构成了一个谐振电路，其谐振频率便是电感的自谐振频率。在自谐振频率前，电感的阻抗随着频率增加而变大；在自谐振频率后，电感的阻抗随着频率增加而变小，就呈现容性。品质因素(Quality Factor)也就是电感的Q值，电感储存功率与损耗功率的比，Q值越高，电感的损耗越低，和电感的直流阻抗直接相关的参数。自谐振频率和Q值是高频电感的关键参数二、电感的工艺结构电感的工艺大致可以分为3种：2.1 绕线电感(Wire Wound Type)顾名思义就是把铜线绕在一个磁芯上形成一个线圈，绕线的方式有两种：圆柱形绕法(Round Wound)圆柱形绕法很常见，应用也很广，例如：图片来自Bing，彩虹圈，应该是出彩中国人平面形绕法(Flat Wound)平面形绕法也很常见，大家一定见过一掰就断的蚊香平面形绕法优点很明显，就是减小了器件的高度。由前文的公式可知，磁芯的磁导率越大，电感值越大，磁芯可以是·非磁
