千分尺校准规范
菲恩（江门）科技有限公司
千分尺校准规范
文件编号：
发布日期：
实施日期：
1、目的
对内部的千分尺校准，确保准确度和实用性保持完好。
2、规范性引用文件
本规范引用下列文件：
JJG 21-2008 通用卡尺检定规程。
3、范围
本规范适用于公司内部分度值为0.01mm，测量上限到500mm外径机械千分尺；测量上限至25mm的板厚、壁厚千分尺；以及分辨力为0.001mm,0.0001mm，测量上限至500mm的数显千分尺校准。
4、校准条件
校准测量范围不大于100mm的外径千分尺，其室内温度和被检千分尺在室内平衡温度的时间，应符合
5、通用技术要求
5.1外观
5.1.1千分尺及其校准用的量杆不应碰伤、锈蚀、带磁或其它缺陷，标尺刻线应清晰、均匀，数显外径千分
尺数字显示应清晰、完整。
5.1.2千分尺应有调整零位的工具，测量上限大于或等于25mm的千分尺应附有校对用的量杆。千分尺应具
有测力装置，隔热装置和锁紧装置。校对量杆应有隔热装置。
5.1.3千分尺应标有分度值、测量范围、制造厂商（或厂标）及出厂编号
5.1.4后续校准和使用中检验的千分尺及其校对用的量杆不应有影响使用准确度的外观缺陷。
4.2各部分的相互作用
4.2.1微分筒传动和测微杆的移动应平稳无卡滞现象。
4.2.2可调或可换测砧的调整和装卸应顺畅，作用要可靠，调零和锁紧装置的作用应切实有效。
4.2.3数显外径千分尺，各工作按钮应灵活可靠。
6计量性能要求与校准方法
5.1示值误差
5.1.1外径千分尺示的最大允许误差不应超出表-2的规定：数显外径千分尺的示值得最大允许误差不应超出
表-3的规定。
表-3数显外径千分尺示值的最大允许误差及量测量面的平行度
外径千分尺使用说明
外径千分尺使用说明
外径千分尺产品资料 千分尺产品明细：外径千分尺、测微头、螺纹千分尺、公法线千分尺、内径千 分尺、深度千分尺、杠杆千分尺、板厚千分尺、壁厚千分尺、尖头千分尺、小测头千分尺、电子数显外径千分尺 一、外径千分尺（三级产品分类） 1、产品简介：外径千分尺是利用螺旋副原理对弧形尺架上两测量面间分割的距离进行读数，适用于工件的外尺寸测量的工具。 2、购买列参数：见表 3、产品特性： ●适用于工件的外尺寸测量，可测量工件精度在IT6-IT10。 ●外径千分尺按分度值可分为0.01mm和0.001mm，根据所测工件精度要求选 择相应的产品。 ●测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。●测量范围≤300mm的外径千分尺测量面镶硬质合金，使用寿命长。 ●测力装置采用双棘轮结构，测力稳定。 ●外径千分尺符合国家标准 GB/T1216-2004。 ●测量范围（25-300）mm外径千分尺附有校对量杆1支；测量范围（300－1000） mm外径千分尺附有校对量杆2支；测量范围（1000－3000）mm外径千分尺 附有校对柱2支，校对量杆4支，具体尺寸详见参数列表。 ●1000－3000mm管结构外径千分尺是由外径千分尺和百分表组成的通用外尺 寸测量器具。 ●1000－3000mm管结构外径千分尺适用于重型机械或矿山机械等加工大尺寸 零件的测量，通过活动测砧、量杆、校对柱及测微头来实现每种规格量程为500mm的尺寸测量。用校对柱、测微头及量杆做尺寸的调整，用百分表进行比较测量，百分表量程为 10mm，读数更直观、方便。 ●1000－3000mm管结构外径千分尺符合 JB/T 10007-2012。 ?测力装置注意事项：转动测力装置渐进量面，听见“卡卡”声，表明量面与 工件已接触上，测力装置卸荷有效，即可读数。 ?校对量杆的使用方法和作用：校对量杆用于测量范围大于25mm的外径千分 尺校对“0”位。把校对量杆当做被测工件进行测量，如果千分尺上的读数与校对量杆实际尺寸相同，表明“0”位正确。如果不符，则表明“0”位不
外径千分尺的正确使用方法
机械式外径千分尺的使用方法 1、机械外径千分尺的简介： 千分尺是比游标卡尺更精密的长度 测量仪器，常见的机械千分尺如下图所示。它的量程为0~25mm ，分度值是。由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成； 2、外径千分尺刻度及分度值说明： 1） 固定套管上的水平线上、下各有一列间距为 1mm 的刻度线，上侧刻 度线在下侧二相邻刻度 线中间。 2） 微分筒上的刻度线是 将圆周分为50等分的水 平线，它是作旋转运动 尺测测 微固旋测力锁隔 水刻
②不重合时的处理方法：先旋转旋钮， 至螺杆快接近测砧时，旋转测力装 置，当螺杆刚与测砧接触时会听到 喀喀声，停止转动确认是否重全合。 如仍不重合，送（品管）计测室处 理。 4、外径千分尺的测量方法： 步骤一：将被测物擦干 净，千分尺使用时轻 拿轻放； 步骤二：松开千分尺锁 紧装置，校准零位，转动旋钮，使 测砧与测微螺杆之间的距离略大于 被测物体； 步骤三：一只手拿千分尺的尺架，将待测物 置于测砧与测微螺杆的端面之间， 另一只手转动旋钮，当螺杆要接近 物体时，改旋测力装置直至听到喀 喀声后再轻轻转动~1圈； 步骤四：旋紧锁紧装置（防止移动千分尺时 螺杆转动），即可读数。 5、外径千分尺的读数： 1）先以微分筒的端面为准线，读出固定套管下刻度线的分度值； 2）再以固定套管上的水平横线作为读数准
线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即； 3）如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值； 4）如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上，再加上可动刻度的值。 6、外径千分尺零误差的判定： 校准好的千分尺，当测微螺杆与测接触后，可动刻主上的零线与固定刻度上的 水平横线应该是对齐的，如下图1所示； 如果没有对齐，测量时就会产生系统误差 ——零误差。如无法消除零误差， 机械式外径千分尺的使用方法
千分尺使用方法之欧阳歌谷创作
千分尺使用方法 欧阳歌谷（2021.02.01） 时间：2010.09.21 地点：量具室 指导老师：马老师 量具名称：千分尺 千分尺的分类： ①按测量部位：内径②精确程度：直接读数③读数方式：读 数 外径估读数显 量程范围：0-25mm、25-50mm、50-75mm、75-100mm、100-125mm、125-150mm、150-175mm、175-200mm 操作步骤： ①将被测物体放在表面平整的平面上，选择合适量程的千分 尺。 ②当千分尺的两个测量面与被测表面快接触时，就停止旋转微 分筒，而改旋转测力装置，使两接触面与被测面相接触，等到发出“咔咔”的三声后，即可进行读数。 ③千分尺测量轴的中心线要与工件被测长度方向相一致，不要 歪斜。 ④将千分尺固定开始读数。
外径：Ⅰ 0-25mm、25-50mm、50-75mm、75-100mm千分尺 ①读出固定套筒上露出刻度线的毫米数和半毫米数。一格 为0.5mm，如果读数在18.5-19mm之间，切记读数后 面的0.5mm，将读数记下来，这是第一个读数； ②读出活动套筒上与固定套筒上基准线对齐的读数，并估 读不足半毫米的数字，这是第二个读数； ③固定套筒上侧有十条横刻度线，活动套筒的刻度线和固 定套筒上侧刻度线对齐的那条刻度线即为第三个读数； ④把三个读数加起来即为测得的尺寸。 Ⅱ100-125mm、125-150mm、150-175mm、175-200mm千分尺125-150mm千分尺主尺从25mm开始读完数加100mm 150-175mm千分尺主尺从50mm开始读完数加100mm 175-200mm千分尺主尺从75mm开始读完数加100mm 这三种卡尺都精确到小数点后第二位，第三位为估读。 外径：Ⅰ100-125mm、125-150mm、150-175mm、175-200mm千分尺 ①同0-25mm、25-50mm千分尺读数①； ②同0-25mm、25-50mm千分尺读数②； ③当固定套上的刻度线与活动套筒刻度线对齐时，则第 三位读数为0， 若固定套上的刻度线在活动套筒两刻度线之间时，则 第三位读数估读； ④将三个读数相加再加上100mm即为测得的尺寸。

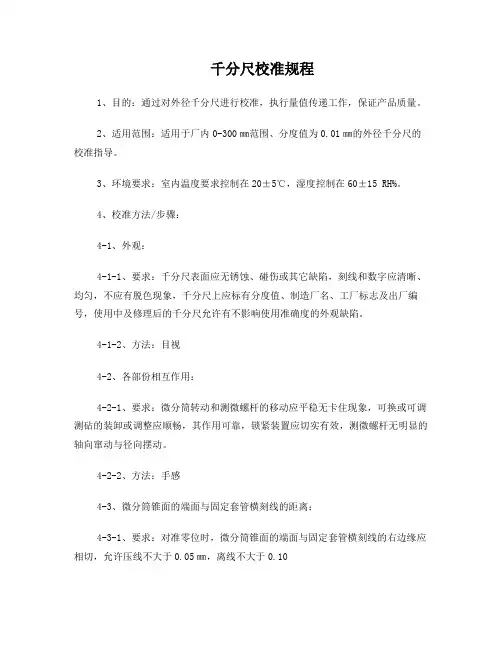

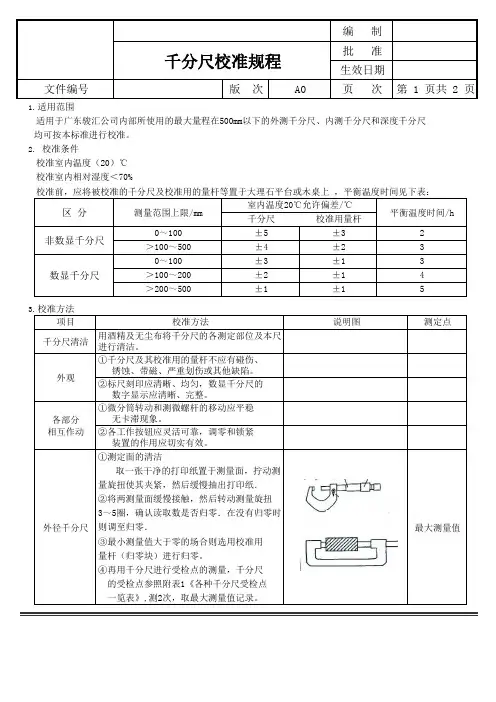

千分尺校准规程
