电线电缆燃烧试验机安全操作及保养规程

电线电缆燃烧试验机安全操作及保养规程前言电线电缆燃烧试验机是一种用于测试电线电缆在着火和燃烧时的性能的设备。

在操作电线电缆燃烧试验机时，安全非常重要。

本文档将介绍电线电缆燃烧试验机的安全操作和保养规程，以确保使用者和设备的安全和稳定性。

安全操作规程1. 设备安装1.首先，确定试验机的安装位置，并确保它稳定。

2.将试验机的控制台插头插到电源插座上，确保电源电压与试验机标识相匹配。

3.插入试验机火焰高度计，校正，并确定标准操作依据。

2. 设备操作前准备1.操作前确认试验机设备未被损坏，完成设备检查，查看元器件是否有效。

2.配置相应的试验设备，包括测试的样品和适当的辅助工具。

3.安装样品，确保其位于正确的测试位置，不与试验机或周围任何试验设备产生相互影响。

3. 设备操作1.给样品加热，升温到目标温度。

期间要保持试验环境稳定。

2.按下试验机控制台上的电源开关以启动试验机，开始测试。

3.在测试过程中，监测火焰高度、时间、样品燃烧情况等数据，确保数据准确。

4.在测试结束后，关闭电源。

4. 设备保养1.定期检查试验设备的所有元器件，了解其工作状态。

2.经常清洁样品支架、火焰高度计和其他设备部件。

使用清洗剂，确保设备干净。

3.杜绝在试验中使用有损损坏或不合格电线电缆样品。

4.严禁私自更换该设备的任何部件或元器件，对设备检修和维修应由专业技术人员操作。

5. 安全注意事项1.在操作该设备之前，应该了解并熟悉设备的操作手册和安全注意事项。

2.操作人员应该佩戴护目镜、手套、耳塞等安全防护设备，以免因燃烧而飞溅热液或产生异味，损害身体健康。

3.严格按照设备操作规程进行操作，不要草率从事。

结论在使用电线电缆燃烧试验机进行测试时，无论是设备操作还是日常的保养，都需要非常小心谨慎。

保持设备清洁，严格遵循设备的操作规程和注意事项，确保设备的安全和稳定性。

对于任何不懂的操作或问题，应向专业技术人员咨询并寻求帮助。

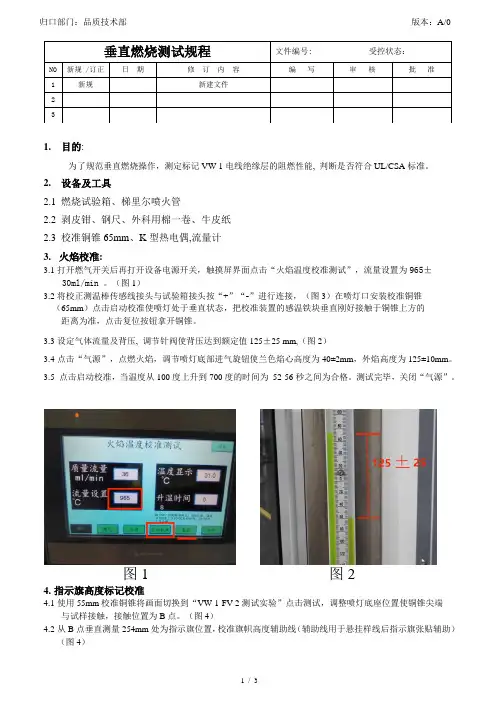

VW-1电线垂直燃烧测试规程

垂直燃烧测试规程文件编号:受控状态：NO 新规 /订正日期修订内容编写审核批准1 新规新建文件231.目的:为了规范垂直燃烧操作，测定标记VW-1电线绝缘层的阻燃性能, 判断是否符合UL/CSA标准。

2. 设备及工具2.1 燃烧试验箱、梯里尔喷火管2.2 剥皮钳、钢尺、外科用棉一卷、牛皮纸2.3 校准铜锥65mm、K型热电偶,流量计3.火焰校准:3.1打开燃气开关后再打开设备电源开关，触摸屏界面点击“火焰温度校准测试”，流量设置为965±30ml/min 。

（图1）3.2将校正测温棒传感线接头与试验箱接头按“+”“-”进行连接，（图3）在喷灯口安装校准铜锥（65mm）点击启动校准使喷灯处于垂直状态，把校准装置的感温铁块垂直刚好接触于铜锥上方的距离为准，点击复位按钮拿开铜锥。

3.3设定气体流量及背压, 调节针阀使背压达到额定值125±25 mm,（图2）3.4点击“气源”，点燃火焰，调节喷灯底部进气旋钮使兰色焰心高度为40±2mm，外焰高度为125±10mm。

3.5 点击启动校准，当温度从100度上升到700度的时间为52-56秒之间为合格。

测试完毕，关闭“气源”。

图1 图24.指示旗高度标记校准4.1使用55mm校准铜锥将画面切换到“VW-1-FV-2测试实验”点击测试，调整喷灯底座位置使铜锥尖端与试样接触，接触位置为B点。

（图4）4.2从B点垂直测量254mm处为指示旗位置，校准旗帜高度辅助线（辅助线用于悬挂样线后指示旗张贴辅助）（图4）火焰校准装校准铜锥测温棒传感接头图3 图45.测试前准备：5.1 每班每批次未经老化的成品电线，每两小时取600mm长的电线4根，每天每批次最少测试20根。

5.2 将600mm的电线试样垂直悬挂在两夹具之间。

5.3采用不干胶牛皮纸条作指示旗, 纸长约40mm宽10mm,厚约0.127mm, 参照旗帜高度辅助线在指示旗位置将牛皮纸两端对折均匀粘贴在一起，使方向与火焰施加的方向相反旗帜伸出长度为20mm, 。

单根垂直燃烧试验仪作业指导书

单根垂直燃烧试验仪作业指导书本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March编号：N M Z X Z J -Z D -015热延伸试验装置作业指导书一、概述泰思泰克单根绝缘电线电缆垂直燃烧试验仪依据GB/T18380.11、12-2008研制，单根电线电缆燃烧测试仪用于测试电线电缆在过热、过流等非正常状态下，其绝缘层的阻燃性能。

应用于线电缆或光缆的垂直火焰蔓延测试，同时可检验在火焰条件下滴露物的燃烧状况。

二、引用标准GBT 18380.11,12-2008单根绝缘电线电缆火焰垂直蔓延试验三、试验设备 1、机箱A 喷灯B 箱门 (a)C 液晶触摸屏 D控制面板E点火针F喷灯头说明:CBAEDF（a）该设备的箱门仅作美观装饰及防止闲置时灰尘污染只用。

根据标准要求试验过程中需打开箱门；2、控制面板电源开关电源开关兼电源灯急停紧急情况下切断电源及气路空气流量空气流量调节及显示丙烷流量流量流量调节及显示空气压力显示调节气路中空气压力丙烷压力显示调节气路中丙烷压力调节气路中空气压力为0.1Mpa空气压力调节调节气路中丙烷压力为0.1Mpa丙烷压力调节触摸屏进行试验操作、控制及报告查询。

四、试样准备试样尺寸：长600mm±25mm 的电线；五、试验操作指导5.1、试验准备5.1.1、接通气路及电源：220V 电源；注意气路接口类型5.1.2、打开丙烷瓶，调整出口压力在0.06MPA~0.07Mpa左右。

控制输出压力为0.05mpa左右5.1.3、调节气路压力计流量：注意调节顺序：空气压力=> 空气流量=>丙烷压力=>丙烷流量提醒：第一次点火中：由于从丙烷瓶到燃烧设备的管路内预存的是空气，而非丙烷燃气，故第一次点火时火焰不会立刻产生。

需要开、关点火按钮几次（根据管子的长短不同而异）才能把丙烷气导入燃烧喷灯。

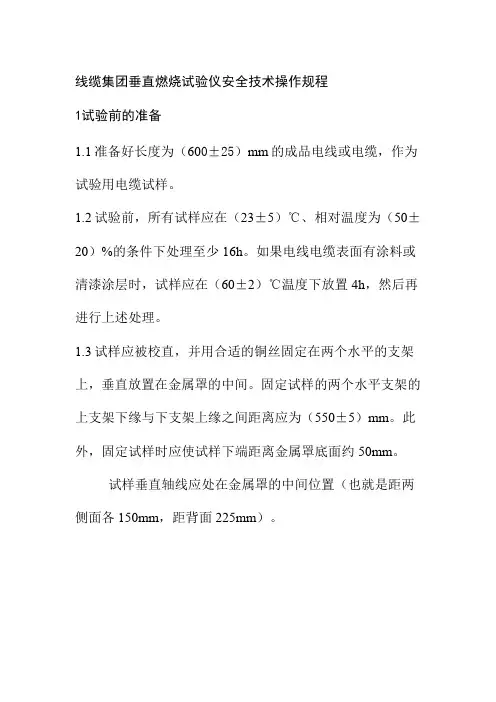

线缆集团垂直燃烧试验仪安全技术操作规程

线缆集团垂直燃烧试验仪安全技术操作规程
1试验前的准备
1.1准备好长度为（600±25）mm的成品电线或电缆，作为试验用电缆试样。

1.2试验前，所有试样应在（23±5）℃、相对温度为（50±20）%的条件下处理至少16h。

如果电线电缆表面有涂料或清漆涂层时，试样应在（60±2）℃温度下放置4h，然后再进行上述处理。

1.3试样应被校直，并用合适的铜丝固定在两个水平的支架上，垂直放置在金属罩的中间。

固定试样的两个水平支架的上支架下缘与下支架上缘之间距离应为（550±5）mm。

此外，固定试样时应使试样下端距离金属罩底面约50mm。

试样垂直轴线应处在金属罩的中间位置（也就是距两侧面各150mm，距背面225mm）。

单根电线电缆垂直燃烧设备操作规程

单根电线电缆垂直燃烧设备操作规程1 用途本设备主要用于各种规格的塑料线、控制电缆、塑力缆、交联电缆等，进行耐燃烧试验。

2 技术参数1）试验电线电缆外径范围：1—80㎜。

2）使用气源：丙烷或煤气；气源压力：0.1～0.2kg/㎝；丙烷焰高度：红火175㎜，蓝火55㎜；煤气火焰高度：红火125㎜，蓝火40㎜。

3) 夹具规格：1—80㎜。

4) 排气口尺寸：Ф150㎜.5) 设备外形尺寸：550×600×27000㎜（长×宽×高）；设备重量：142kg。

3 试验步骤3.1 从成品电线电缆上截取试样一根，长600±25㎜，若线缆表面有涂料或清漆涂层时，试验前应让试样在60±2º的温度下保持4h，再冷却至室温后方可进行试验。

3.2 使用设备前用外接橡皮管接通气源，然后接通电源，启动各种按钮检查一下控制部分，数显计数器、排风器是否正常。

3.3 检查完成后先开启气源的总阀和压缩空气，调节丙烷压力，把燃烧灯垂直放在燃烧箱内。

然后开启气源开关并点火，再用转子流量计调节进入燃烧类的流量，使火焰达到所需的要求。

3.4 确定好所需火焰的要求后，记录好流量计的流量，以备下次做试验时知道所需流量的位置。

然后放入试样，用夹具夹紧即可。

根据线缆外径的大小前后移动燃烧灯。

3.5 最后把燃烧灯倾斜45度角做正式试验。

燃烧时间根据线段直径和重量计算。

如再作试验只要按复零开关再点火即可。

3.6 试验完毕后开启排风器把烟排放掉，同时把气体瓶总阀和压缩空气关闭，接着关电源。

4 设备维护保养设备每做完一次试验，都要用干布把燃烧箱内各种零件和箱体擦干净。

然后用黄油涂在各转动部位上和箱体内。

排风器每做完十次试验应拆下擦干净并在各种转动部位涂黄油。

- 1 -。

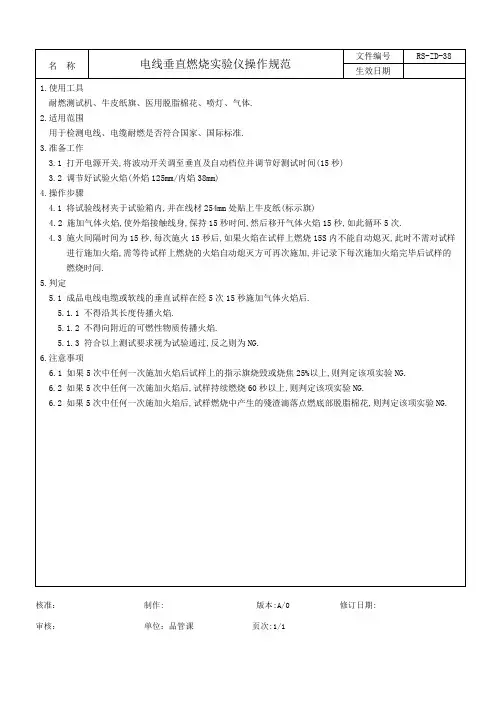

电线垂直燃烧实验仪操作规范

名称电线垂直燃烧实验仪操作规范文件编号RS-ZD-38 生效日期
1.使用工具
耐燃测试机、牛皮纸旗、医用脱脂棉花、喷灯、气体.
2.适用范围
用于检测电线、电缆耐燃是否符合国家、国际标准.
3.准备工作
3.1 打开电源开关,将波动开关调至垂直及自动档位并调节好测试时间(15秒)
3.2 调节好试验火焰(外焰125mm/内焰38mm)
4.操作步骤
4.1 将试验线材夹于试验箱内,并在线材254mm处贴上牛皮纸(标示旗)
4.2 施加气体火焰,使外焰接触线身,保持15秒时间,然后移开气体火焰15秒,如此循环5次.
4.3 施火间隔时间为15秒,每次施火15秒后,如果火焰在试样上燃烧15S内不能自动熄灭,此时不需对试样
进行施加火焰,需等待试样上燃烧的火焰自动熄灭方可再次施加,并记录下每次施加火焰完毕后试样的燃烧时间.
5.判定
5.1 成品电线电缆或软线的垂直试样在经5次15秒施加气体火焰后.
5.1.1 不得沿其长度传播火焰.
5.1.2 不得向附近的可燃性物质传播火焰.
5.1.3 符合以上测试要求视为试验通过,反之则为NG.
6.注意事项
6.1 如果5次中任何一次施加火焰后试样上的指示旗烧毁或烧焦25%以上,则判定该项实验NG.
6.2 如果5次中任何一次施加火焰后,试样持续燃烧60秒以上,则判定该项实验NG.
6.2 如果5次中任何一次施加火焰后,试样燃烧中产生的殘渣滴落点燃底部脱脂棉花,则判定该项实验NG.
核准：制作: 版本:A/0 修订日期:
审核：单位：品管课页次:1/1。

垂直燃烧性能测试操作规程

垂直燃烧性能测试操作规程1 目的：本操作规程目的在于对垂直放置具有一定尺寸的试样施加火焰后的燃烧行为进行分类，以指导质量控制试验和选材试验，但不能作为评定实际使用条件下着火危险性的依据。

2 仪器：垂直燃烧仪。

3 步骤：3·1：状态调节：按SFP/C-ZP-T-F3塑料试样状态调节操作规程所规定的方法调节。

3·2 插入电源。

3·3 把仪器橡皮管（或尼龙管）的一端接到可燃气源上。

3·4 关闭灯燃气开关及火焰调节阀（都按顺时针方向），然后缓缓打开可燃气源总开关。

3·5 打开灯燃气开关，调节火焰调节阀（在远离试样约150mm的地方），点着本生灯（按一下电火花按钮），调节燃气流量，使之产生20±2mm高的黄色火焰，然后缓慢打开灯的空气进口，使原黄色火焰变为兰色。

这样反复调数次，以确保本生产20±2mm高的兰色火焰。

至此灯火焰调整完毕。

3·6 把预先准备好的试样装在燃烧箱内的试样夹上，调好试样与灯口火焰的高度，并打开电源开关。

3·7 按“手动”“10秒”、“快进”按钮，10秒钟后本生灯自动撤回原处，此时立即记录试样离火后的有焰燃烧时间。

注：如点火时间不是10秒钟，可以调节时间微调，直至正确为止。

3·8 试样的火焰灭后，要立即按第6条再施加火焰10秒，并分别记录移开火焰后有焰燃烧和无焰燃烧（有炽亮但没有火焰）时间。

4 结果评价：4·1 将材料的燃烧性按下表规定分为FV-0;FV-1;FV-2三级（见下表）。

4·2 如果每组5个试样施加10次火焰后，总的有焰燃烧时间不超过50秒或250秒，则允许有一次施加火焰后有焰燃烧时间超地10秒或30秒。

4·3 如果一个组5个试样中有1个不符合表中要求，应再取一组试样进行试验，第二组的5个试样应全部符合要求。

4·4 如果第二组中的仍有一个试样不符合表中相应的要求，则以两组中数字最大的级别作为该材料级别。

电线电缆垂直燃烧试验仪操作规程

电线电缆垂直燃烧试验仪操作规程第一篇：电线电缆垂直燃烧试验仪操作规程DSL－RS－A电线电缆垂直燃烧试验仪操作规程一、使用方法在仪器安装合格并确认气管连接正确且无漏气的状态下进行通电使用。

1、通电将电源插头插入200V/15V交流电压的插座，打开“电源开关”按钮，电源指示灯亮，控制回路得电，表明可以进入下一个工作程序；2、被试电缆安装位置调试按“调试”按钮，燃烧喷灯自动偏转45º并复位，此时将被试电缆置于喷灯的试验位置，用1mm2的铜线固定在试件夹具上下两个水平的支架上，并是被试电缆垂直与金属罩中。

被试电缆安装位置调试完毕后，再按调试按钮，检查燃烧喷灯和电缆位置。

3、进行时间参数设定根据被试件的直径设置相应的时间。

4、将空气和燃气流量调节阀调至最小或关闭的位置，开启气泵和丙烷气钢瓶阀门，调节低压阀，是输出压力为0.2～0.5MPa（＜0.5MPa），气泵输出压力：0.5MPa。

按“供气/停气”按钮，同时用点火器或打火机点火，同时调节“燃气流量调节阀”和“空气流量调节阀”，是面板上的两块压力表示数为0.1MPa。

调节空气和燃气流量，使火焰达到标准要求。

若流量不够时，可将其减压阀压力逐步增大。

5、按“启动”按钮，燃烧喷灯自动偏转45°，试验开始，同时单片机控制开始倒计时；倒计时终了，按关电磁阀按钮控制电磁阀断电，切断机内进气源，同时燃烧器复位。

6、试验结束后，关闭开关，关断外部气源，摘下电源插头。

7、若在试验过程中突遇紧急情况时，可按动“停止”按钮开关切断电源，防止意外事故发生。

二、注意事项1、使用前请详细阅读说明书及被测件的有关资料；2、仪器使用时丙烷气瓶使用压力（瓶内气体压力，既减压阀的高压表上显示的读数）不得低于1MPa；3、仪器使用时丙烷气瓶的气体输出压力（既减压阀的低压表上显示的读数）不得高于0.5MPa，气泵的输出压力不得高于0.8MPa；4、使用前请通电预热20分钟，可提高整机的精确度；5、长时间不用请放在清洁干燥的地方，并保持每月至少持续通电60分钟。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

DSL－RS－A电线电缆垂直燃烧试验仪操作规程
一、使用方法
在仪器安装合格并确认气管连接正确且无漏气的状态下进行通电使用。

1、通电
将电源插头插入200V/15V交流电压的插座，打开“电源开关”按钮，电源指示灯亮，控制回路得电，表明可以进入下一个工作程序；
2、被试电缆安装位置调试
按“调试”按钮，燃烧喷灯自动偏转45º并复位，此时将被试电缆置于喷灯的试验位置，用1mm2的铜线固定在试件夹具上下两个水平的支架上，并是被试电缆垂直与金属罩中。
