接地极制作与安装技术经验交底
接地极埋设技术交底

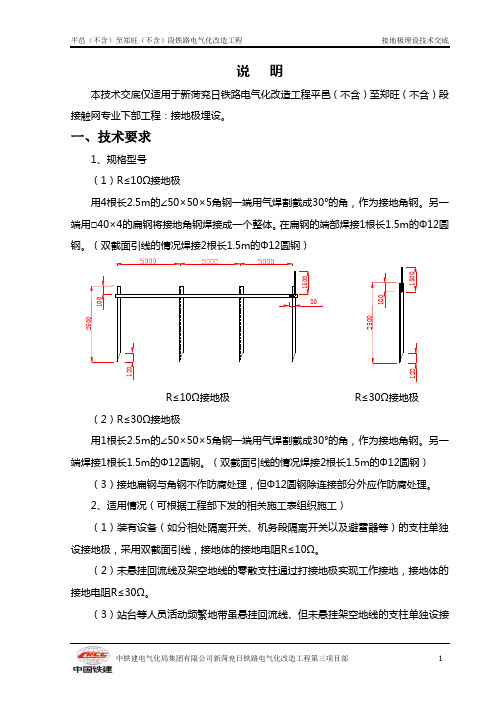

说 明本技术交底仅适用于新菏兖日铁路电气化改造工程平邑（不含）至郑旺（不含）段接触网专业下部工程：接地极埋设。
一、技术要求1、规格型号 （1）R ≤10Ω接地极用4根长2.5m 的∠50×50×5角钢一端用气焊割截成30°的角，作为接地角钢。
另一端用□40×4的扁钢将接地角钢焊接成一个整体。
在扁钢的端部焊接1根长1.5m 的Φ12圆钢。
（双截面引线的情况焊接2根长1.5m 的Φ12圆钢）R ≤10Ω接地极 R ≤30Ω接地极（2）R ≤30Ω接地极用1根长2.5m 的∠50×50×5角钢一端用气焊割截成30°的角，作为接地角钢。
另一端焊接1根长1.5m 的Φ12圆钢。
（双截面引线的情况焊接2根长1.5m 的Φ12圆钢）（3）接地扁钢与角钢不作防腐处理，但Φ12圆钢除连接部分外应作防腐处理。
2、适用情况（可根据工程部下发的相关施工表组织施工）（1）装有设备（如分相处隔离开关、机务段隔离开关以及避雷器等）的支柱单独设接地极，采用双截面引线，接地体的接地电阻R ≤10Ω。
（2）未悬挂回流线及架空地线的零散支柱通过打接地极实现工作接地，接地体的接地电阻R ≤30Ω。
（3）站台等人员活动频繁地带虽悬挂回流线、但未悬挂架空地线的支柱单独设接150080100250012025001001201500地极接地，采用双截面引线，接地体的接地电阻 R ≤30Ω。
（4）架空地线终端下锚处设接地极接地，采用双截面引线，接地体的接地电阻R ≤10Ω。
（5）中桥、大桥、特大桥的桥栏杆两端均需通过接地极接地，小桥只需在桥栏杆的一端通过接地极接地。
接地体的接地电阻R ≤30Ω。
（6）天桥、立交桥需设防护栅时，防护栅应通过接地极接地，接地体的接地电阻 R ≤30Ω。
3、测试接地电阻（1）将接地电阻测试仪与接地极连接好。
（2）按每分钟120转的速率摇动手柄。
接地线安装安全技术交底模板
一、工程名称：________________________二、施工单位：________________________三、施工部位：________________________四、施工内容：接地线安装五、交底时间：________________________六、交底人：________________________七、接受交底人员：_______________________八、一、安全注意事项1. 施工人员必须经过专业培训，掌握接地线安装的基本知识和操作技能。
2. 施工现场应设立明显的警示标志，禁止非施工人员进入。
3. 施工人员必须佩戴安全帽、防护眼镜、手套等个人防护用品。
4. 施工过程中，注意观察周围环境，确保施工安全。
5. 施工人员必须遵守现场安全操作规程，严禁违章作业。
九、二、施工准备1. 施工前，对施工人员进行安全教育和培训，提高安全意识。
2. 检查施工工具、设备是否完好，如有损坏及时更换。
3. 检查接地线材料是否合格，符合国家标准。
4. 检查施工现场的接地系统是否完善，确保接地效果。
十、三、施工步骤1. 根据设计图纸，确定接地线的布置位置。
2. 挖设接地沟，沟宽、深应符合设计要求。
3. 在接地沟底部铺设接地网，接地网应与接地极焊接牢固。
4. 将接地线与接地网焊接，焊接部位应防腐处理。
5. 将接地线引出地面，设置接地标志。
6. 对接地线进行测试，确保接地效果。
十一、四、注意事项1. 施工过程中，注意保护地下管线、电缆等设施，避免损坏。
2. 施工现场应保持整洁，施工垃圾及时清理。
3. 施工过程中，注意施工人员的安全，避免发生意外事故。
4. 施工完成后，对施工现场进行清理，确保施工质量。
十二、五、验收标准1. 接地线布置合理，符合设计要求。
2. 接地线焊接牢固，防腐处理到位。
3. 接地线电阻值符合国家标准。
4. 施工现场整洁，无安全隐患。
十三、六、总结本次接地线安装安全技术交底，旨在提高施工人员的安全意识和操作技能，确保接地线安装工程顺利进行。
基础接地施工技术交底
建设单位
施工单位
工程名称
工程数量
施工班组
安装
工程编号
计划完成日期
年月日
交底人（签字）
交底部位
交底日期
年月日
接收人（签字）
1.质量标准及执行规程规范：
《工程建设标准强制性条文-房屋建筑部分》-2002年版
《建筑电气施工质量验收规范》GB50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
2.安全操作事项：
注意用电安全。操作高度超过2米时应按高处作业进行安全防护。各种机械操作、使用必须由经过培训的机械操作人员进行操作。
3.操作要点及技术措施：
1．利用柱内两根对角主筋作接地体，上接避雷带，下与接地装置焊接，并与基础梁、柱相关接地钢筋跨接；
2．利用基础梁底层外侧两根主筋通长焊接作接地极；并通周焊通成环网。
6．跨接线采用φ12圆钢。
7．搭接长度：扁钢为≥2b三面焊、圆钢为≥6d双面焊、圆钢与扁钢为≥6d双面焊（无条件双面焊则单面焊≥6d）；8．各配电箱接地分别用25×4和-40×4镀锌扁钢引焊与接地体连接。
9．接地线利用桩基内四根主筋与地梁底二主筋焊接，做法详协96D501/7。
10．其它问题详见施工设计图、有关国标图及现行施工规范
4.其他注意事项：
记录：年月日
施工技术交底记录
建设单位
施工单位
工程名称
工程数量
施工班组
安装
工程编号
计划完成日期
年月日
交底人（签字）
交底部位
交底日期
年月日
接收人（签字）
1.质量标准及执行规程规范：
《工程建设标准强制性条文-房屋建筑部分》-2002年版
接地工程技术交底
接地工程技术交底一、背景介绍接地工程是建造、工业设备、电力系统等领域中非常重要的一项技术工程。
它的主要目的是确保电气设备和人员的安全，减少电气设备故障和事故的发生。
接地工程技术交底是为了确保工程质量和安全性，提高工作人员的技术水平和工作效率，确保工程顺利进行而进行的一项重要工作。
二、交底内容1. 接地工程的目的和意义接地工程的主要目的是为了保护人身安全和设备设施的正常运行。
通过将电气设备的金属外壳和地之间建立良好的导电连接，将电流引入地下，从而达到安全接地的目的。
接地系统能够消除电气设备中的静电、电磁波干扰和雷击等不良影响，保护设备免受损坏。
2. 接地工程的基本原理接地工程的基本原理是利用地的导电性能，将电流引入地下，通过地下的导电层将电流分散和消散。
接地系统主要由接地体、接地装置和接地导线等组成。
接地体是指将电流引入地下的设备或者构筑物，如接地极、接地网等。
接地装置是指连接电气设备和接地体的装置，如接地线、接地排等。
接地导线是指连接接地装置和接地体的导线。
3. 接地工程的施工要求（1）接地体的选择：根据具体工程的要求和现场条件，选择适当的接地体材料和形式。
常用的接地体材料有铜、铝等，常用的形式有接地极、接地网等。
（2）接地装置的安装：接地装置应按照设计要求进行安装，确保接地装置与电气设备之间的连接良好，接地导线的长度和截面积符合规范要求。
（3）接地导线的敷设：接地导线应按照设计要求进行敷设，避免与其他管线和设备发生干扰，保证导线的可靠性和稳定性。
（4）接地系统的测试：接地系统施工完成后，应进行接地电阻测试和绝缘电阻测试，确保接地系统的质量和性能符合要求。
4. 接地工程的安全注意事项（1）施工人员应具备相关的专业知识和技能，严格遵守施工规范和操作规程。
（2）施工人员应佩戴符合要求的个人防护装备，如绝缘手套、绝缘靴等。
（3）施工现场应设置明显的安全警示标志，确保人员和设备的安全。
（4）施工过程中应注意防止触电、火灾等事故的发生，合理安排施工顺序和施工方法，确保施工过程安全可控。
接地极敷设技术交底
1. 接地极埋设，接地体敷设沟深度为地面下0.8米，宽度0.5米。
沟底要平整，不得有石头、杂草、垃圾等影响接地体与土壤接触。
2. 接地极垂直打入地下部位（接地极腿），此处要深挖，深度1.2~1.5米，确认地下没有管道、尤其是电缆后，方可垂直打入。
3. 接地极垂直接地腿间的扁钢要敷设平整，与沟底部土壤密贴。
接地极腿与腿间距符合要求，严禁缩短。
4. 避雷器的接地极与通信电缆（信号电缆）水平距离不得小于3.0米，地形无法满足要求时，加设绝缘保护，最小不得少于1.0米。
5. 接地极扁钢与通信电缆（信号电缆）无法避免交叉时，交叉角度为90度，交叉垂直距离不得小于500毫米。
6. 接地极地面部分涂防腐漆，与上部地线连接处，要除锈并涂抹电力复合脂，连接牢固可靠。
7. 接地极沟的回添，沟底部分要回添土质较好的原土，要分层夯实。
余土及时运走，保持现场的清洁。
8. 接地极埋设后，要及时进行接地电阻测试，不能满足要求时，增设垂直接地腿数量。
9. 施工前，要提前报验通知监理工程师到现场，施工结束后，及时填写隐蔽工程纪录，请监理工程师及时签认。
接地工程技术交底
接地工程技术交底一、项目背景接地工程是电力工程中非常重要的一项工作，其主要目的是确保电气设备和人员的安全。
为了保证接地工程的质量和安全性，需要进行技术交底，将相关的技术要求、施工流程和注意事项等内容详细地告知施工人员，以确保施工的顺利进行。
二、技术要求1. 接地系统的设计和施工应符合国家相关标准和规范的要求，如《电气装置的接地设计规范》等。
2. 接地电阻的测试应符合国家标准，测试结果应满足设计要求。
3. 接地系统的材料选择应符合设计要求，材料应具有良好的导电性能和耐候性。
4. 接地系统的施工应按照设计图纸和施工方案进行，施工过程中应注意安全，确保施工人员的人身安全。
三、施工流程1. 施工前的准备工作：a. 确认接地系统的设计图纸和施工方案，了解施工要求。
b. 准备施工所需的工具和材料，包括接地线、接地极、接地剂等。
c. 检查施工现场的环境和安全措施，确保施工的顺利进行。
2. 接地极的安装：a. 根据设计图纸确定接地极的位置和数量，进行标定。
b. 在标定位置挖掘合适的坑，确保接地极的稳定性。
c. 将接地极安装到坑中，确保与周围土壤充分接触。
d. 使用接地剂填充坑中的空隙，提高接地效果。
3. 接地线的敷设：a. 根据设计要求确定接地线的走向和敷设方式。
b. 将接地线沿着规定的路径敷设，确保线路的连续性和牢固性。
c. 在接地线的连接处使用专用接头进行连接，确保接触良好。
4. 接地电阻的测试：a. 使用专用测试仪器对接地系统的电阻进行测试。
b. 测试结果应满足设计要求，若不满足则需要进行调整和改进。
5. 施工记录和验收：a. 对接地工程的施工过程进行详细记录，包括施工日期、施工人员、材料使用情况等。
b. 完工后进行接地系统的验收，确保施工质量和安全性。
四、注意事项1. 施工过程中应注意人身安全，佩戴必要的防护用具，如安全帽、手套等。
2. 施工现场应保持整洁，材料和工具应摆放整齐，防止发生意外事故。
3. 在施工过程中，应及时处理施工中的问题和难点，确保施工的顺利进行。
高层基础接地极技术交底
高层基础接地极技术交底技术交底项目表编号:1民建项目一部交底部门交底人2011年月日项目部会议室交底时间地点项目部、施工队参加单位分部分项工程名称防雷、接地分项工程过程界定一般? 关键? 特殊?1、施工图纸?;2、施工方案?;3、施工准备?;4、施工区周边环境?;5、施工方法?;6、施工顺序?;7、质量要求?;8、施工中关键部位?;9、保证质量措施?;10、保证安全措施?;11、隐蔽工程?;12、障碍物?。
技术交底内容11、参加人员签名表附后?2、施工方案(作业指导书)? 相关备3、技术交底书? 份4、审核批准签名? 资料技术交底记录编号(1)高层1#、2#、3#、4#楼工程名称工程编号电施有关图号交底内容:1、工程概况:本工程按第三类防雷建筑物设置防雷保护措施。
本工程利用建筑物屋面四周沿楼顶边装设φ12的镀锌圆钢避雷带作为接闪器～利用构造柱内两根主筋通长焊接作为引下线～利用建筑物基础内钢筋作为接地极～水平接地线利用条形基础内不少于两根主筋通长焊接～并于基础梁内主筋焊接～沿建筑物外圈构成闭合接地网。
接闪器、引下线、接地极三者之间必须接成良好的电气通路～各部分之间均应可靠焊接。
综合接地电阻不大于1欧姆～不满足时加打人工接地极。
全楼作等电位连接～带洗浴设备的卫生间作局部等电位连接～所有进出建筑物的金属管道均就近与接地装置可靠连接。
2、防雷接地施工工艺2.1防雷接地施工工艺流程:2参加人员:项目部:施工队:2011年7月1日审核经办时间2.1.1利用建筑物基础内钢筋做综合接地装置:按设计图尺寸位置要求，标好位置，将底板钢筋上层主筋搭接焊好间距不大于20×20米的网格，并在适当位置取若干点与下层钢筋做可靠焊接;再将柱主筋(不少于2根)底部与基础主筋、底板上层主筋搭接焊好,不同标高处利用两根竖向结构筋上下贯通，消除药皮，并在室外每个测试点地面以下1米处预留40×4热镀锌扁钢至散水以外，并将两根主筋用色漆做好标记以便于引出和检查。
接地极安全技术交底模板
一、工程名称：（填写具体工程名称）二、施工单位：（填写施工单位名称）三、建设单位：（填写建设单位名称）四、交底部门：（填写交底部门名称）五、交底人：（填写交底人姓名及职务）六、接受交底班组或员工签名：（填写接受交底班组或员工签名）七、施工期限：（填写施工期限，如：年月日至年月日）八、交底内容：1. 接地极基础知识（1）接地极的定义及作用：接地极是电气设备与大地之间建立电气连接的装置，其作用是确保电气设备在正常工作时，其金属外壳或导电部分与大地之间保持良好的电气连接，以防止因绝缘损坏而导致的触电事故。
（2）接地极的类型：根据接地极的材质、形状和结构，可分为垂直接地极、水平接地极、复合接地极等。
2. 接地极材料及要求（1）材料选择：接地极材料应选用导电性能良好、耐腐蚀、易于加工的金属材料，如铜、铝、钢等。
（2）尺寸要求：接地极的尺寸应符合设计要求，确保接地效果。
3. 接地极施工工艺（1）施工前准备：了解设计图纸，熟悉施工工艺，准备好所需材料、工具及设备。
（2）施工步骤：1）根据设计图纸确定接地极的位置、数量和深度；2）挖设接地沟，确保沟底平整、无杂物；3）将接地极垂直或水平埋设于沟内，确保接地极与沟底紧密接触；4）回填土，分层夯实，确保接地极稳定；5）对接地极进行防腐处理，如镀锌、涂漆等。
4. 接地极施工注意事项（1）施工人员应具备一定的电气知识和安全操作技能，熟悉接地极施工工艺。
（2）施工现场应设置明显的警示标志，提醒他人注意施工区域。
（3）施工过程中，应注意个人防护，佩戴安全帽、手套等防护用品。
（4）施工过程中，如发现接地极存在安全隐患，应立即停止施工，并向相关部门报告。
5. 接地极验收（1）验收标准：接地极的施工质量应符合设计要求和国家相关标准。
（2）验收内容：检查接地极的位置、深度、防腐处理、接地电阻等。
（3）验收方法：采用接地电阻测试仪进行测试，确保接地电阻符合要求。
九、总结为确保接地极施工安全、可靠，施工人员应严格遵守本安全技术交底内容，加强施工现场管理，提高安全意识，确保工程顺利进行。
接地工程技术交底
接地工程技术交底一、任务背景在电力系统中，接地工程是保障电力设备安全运行的重要环节。
接地工程技术交底是指工程施工前，施工单位与监理单位进行技术交底，明确双方的责任和要求，确保接地工程能够按照规范和标准进行施工。
二、交底内容1. 接地工程的目的和重要性：接地工程的目的是为了保护人身安全和设备的正常运行，防止电气事故的发生。
接地系统具有防雷、防静电、保护设备和人身安全的功能，是电力系统中不可或者缺的一部份。
2. 接地工程的法律法规和标准：接地工程的施工必须符合国家相关法律法规和标准，如《电气安全标准》、《电气装置接地设计规范》等。
施工单位必须熟悉这些法律法规和标准，并按照要求进行施工。
3. 接地工程的施工流程：接地工程的施工流程包括勘察设计、材料采购、施工准备、施工施工、验收等环节。
施工单位需要按照流程进行施工，并保证每一个环节的质量和安全。
4. 接地工程的材料和设备：接地工程需要使用到各种材料和设备，如接地线、接地体、接地极、接地网等。
施工单位需要选择合适的材料和设备，并确保其质量和可靠性。
5. 接地工程的施工要求：(1) 接地工程的施工必须按照设计要求进行，不能随意变动。
(2) 施工单位必须严格按照施工图纸进行施工，确保施工的准确性。
(3) 施工单位必须严格按照施工规范进行施工，确保施工的质量和安全。
(4) 施工单位必须按照验收标准进行验收，确保接地工程符合要求。
6. 接地工程的质量控制：施工单位需要建立健全的质量控制体系，确保接地工程的质量。
质量控制包括材料的合格检验、施工过程的监控和质量记录的保存等。
7. 接地工程的安全措施：施工单位需要采取一系列的安全措施，确保施工过程中的安全。
包括施工人员的安全培训、施工现场的安全防护、施工设备的安全操作等。
8. 接地工程的质量验收：接地工程施工完成后，需要进行质量验收。
验收内容包括接地电阻测试、接地网接地电阻测试、接地体表面电阻测试等。
验收结果必须符合相关标准要求。
接地极技术交底
18～20
4～5
4～5
5～6
160～320
120～230
120～160
5)平焊:
a)焊接电流:依据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等原因,选择适宜焊接电流。
b)引弧:角焊缝起落弧点应在焊缝端部,宜大于10mm,不应随便打弧。打火引弧后应立刻将焊条从焊缝区拉开,使焊条与构件间保持2～4mm间隙产生电弧。对接焊缝及对接和角接组合焊缝,在焊缝两端设引弧板和引出板,必需在引弧板上引弧后再焊到焊缝区,中途接头则应在焊缝接头前方15～20mm处打火引弧,将焊件预热后再将焊条退回到焊缝起始处,把熔池填满到要求厚度后,方可向前施焊。
技术交底统计
表式（C2-5）
编 号
011
工程名称
中关村东路（保福寺桥～成府路）电力隧道工程
部位名称
隧道施工
工序名称
接地极施工
施工单位
北京万荣乾盛建设工程有限企业
交底日期
04月11日
交底内容:
1、概述:
本部分适适用于电力隧道中接地装置安装。接地装置是接地极和接地扁铁统称,是电力隧道特有部分。接地极是电力隧道中埋入地下并与大地接触金属导体,通常见,∠50×5镀锌角钢做成,长度2.5m。接地扁铁将电力隧道内电缆支架、吊架等铁件与接地极连接起来,形成接地回路,通常采取搭接焊连接。
2）扁铁部署与焊接:隧道内接地扁铁在电缆支架上端与斜面处部署。扁铁与电缆支架、施工竖井吊架、爬梯等隧道铁件焊接,三面满焊牢靠,焊缝高度5mm。扁铁相互之间、隧道扁铁与变电站扁铁之间焊接,连成封闭通路,焊接长度为两倍扁铁宽度（大于100mm）。扁铁相互焊接部位必需伞面焊牢,有条件地段四面满焊,焊缝高度5mm。手工焊接质量必需符合规范要求。焊后清渣,经检验无咬肉、焊瘤、气孔等质量缺点后,涂灰色防锈漆两道作防腐处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底
文件编号：
工程名称董半川铁路支线接触网
交底项目接地极制作与安装
交底内容
一、施工技术要求：
1、垂直接地极单体长度为2500㎜，下料斜口长度为120㎜，施工误差在0~5mm。
2、接地接所需的材料均采用无齿锯下料，切割面外观无熔瘤。
3、扁钢与接地极三面焊接,焊接牢固。
4、两接地极单体间距5米，用扁钢进行连接,施工误差在0~0.1米间。
5、接地极位置及电阻要求参照设计要求，当架空地线接地极与避雷器接地极重合时，按照避雷器接地极要求埋设。
6、接地极埋设好以后用摇表对接地极电阻进行测试，对不能满足电阻要求的接地极，加降阻剂或增加垂直接地极数量。
7、接地极防腐措施要求二级热浸镀锌防腐。
8、接触网支柱的接地线平直、无明显弯曲，防锈漆无脱落和漏涂现象，埋入地下部分不小于100mm，镀锌地线镀层应完好。
9、制作接地极过程中，各零部件的连接处，均需采用电焊焊接，并在焊接口处进行相应的防腐措施。
二.施工工艺
1.接地极制作 (1)接地极材料采用扁钢（40*4）、角钢（50*5）、接地引线（φ12圆钢）为原材料。
(2)各金属件均采用无齿锯下料，切割面外观无熔瘤。
(3)接地极单体长度为2500㎜，下料斜口长度为120㎜。
(4)扁钢管箍采用镀锌扁钢煨制，安装于接地极顶部下端20㎜。
(5)扁钢与接地极焊接,焊接牢固。
(6)两接地极单体间间距5米，用扁钢进行连接。
接地极加工示意图
2.开挖接地沟
接地极开挖时应注意地下设施，开挖前应对地下埋设物进行探测，接地棒应离开地下电缆；避雷器的接地极距通信电缆不小于3m ，最小距离不小于1m ；接地引线与通信光缆无法避免交叉时，交叉距离不得小于0.5m ，交叉角度为90°。
挖沟时，1m 以内不允许使用尖镐，防止损坏电缆等其他既有管线。
1m 以下土质较硬时，可先用镐刨后再用锹挖。
挖沟前要做好防道渣污染的措施，以防污染道渣。
3.植入接地极
（1）在与设备单位签认确认接地极下方无电缆时，方可进行接地极的植入施工
（2）接地极垂直砸入地下，扁钢顶端距离地面距离为800mm,任何情况下,接地极埋入地下部分深度不小于600mm 。
（3）回填接地沟时，必须每200mm 分层进行夯实。
填写隐蔽工程记录
接地引线安装
4、电阻测验
(1)接地极埋设好以后用摇表对接地极电阻进行测试，对不能满足电阻要求的接地极，加降阻剂或增加垂直接地极数量。
(2)接地极防腐措施要求二级热浸镀锌防腐。
5、填写隐蔽记录和自检记录
6、接地引线安装
(1)接地线地面部分涂防锈漆，地下部分涂防腐油，连接牢固可靠，连接处除锈，涂电力负荷脂。
(2)下部接地引线在露出地面800mm处用接地线连接线夹与中部引线
进行连接，中部接地引线、上部接地引线与腕臂底座连接。
接地圆钢安装前，需将接触段弯成环状。
(3)接地线用接地线固定U螺栓固定于支柱大里程靠田野侧（如现场情况不适宜可做调整），U螺栓安装在距距地面1500mm,3500mm,6000mm位置，接地线固定牢固可靠。
(4)接触网支柱的接地地线平直、无明显弯曲，防锈漆无脱落和漏涂现象，埋入地下部分不小于100mm，镀锌地线镀层应完好。
三、注意事项
1、接地体的连接应采用电焊进行连接，扁钢与角钢连接时，除在扁钢两侧焊接外，还应将扁钢本体弯成弧形或直角形与角钢焊接成一个整体。
所有焊接处应牢固，不得有假焊或虚焊现象。
2、接地线至少应在不同的两点与接地网相连接，每一设备的工作接地和保护接地应单独与接地干线或接地网可靠连接，严禁将几个部件串联接地。
所有设备接地线其露出地面部分及埋入地下部分均应作防腐处理。
3、接地极良好的埋入地面，保证埋深并对φ12圆钢进行镀锌，与角钢及底座等牢固连接。
4、开挖接地沟时，随时注意地下电缆、管线等情况，严禁在无配合人员情况下施工。
4、制作接地极时，应严格按照施工图纸进行加工，并且选用的材料必须符合相关规定。
编制人：审核人：。
