基本放大电路
基本放大电路ppt课件
两线的交点即是Q点，得到IBQ 。在输出特性曲线上，作出直流负载线
VCE=VCC－ICRC，与IBQ曲线的交点即为Q点，从而得到VCEQ 和ICQ 。
图12-8 静态工作情况图解
②动态工作情况分析 Ⅰ 交流通路及交流负载线 过输出特性曲线上的Q点做一条斜率为-1/(RL∥Rc)直线，该直线即为交流 负载线。交流负载线是有交流输入信号时Q点的运动轨迹。R'L= RL∥Rc，是交流负载电阻。 Ⅱ 输入交流信号时的图解分析 通过图解分析，可得如下结论：
（1）vi vBE iB iC vCE | vo | （2）vo与vi相位相反； （3）可以测量出放大电路的电压放大倍数； （4）可以确定最大不失真输出幅度。
图12-9 动态工作情况图解
3．放大电路三种 基本组态的比较
共发射极放大电路
共集电极放大电路
共基极放大电路
电 路 组 态
电
压 增
(RC // RL )
图12-3 放大电路的幅频特性曲线
▪ 2．共射极放大电路
根据放大器输入输出回路公共端的不同，放大器有共发射极、共集电极和共基 极三种基本组态，下面介绍共发射极放大电路。 （1）电路组成 共射极基本放大电路如图12-4所示。
图12-4 共发射极基本放大电路
▪ 具体分析如下： ▪ ①Vcc:集电极回路的直流电源 ▪ ②VBB:基极回路的直流电源 ▪ ③三极管T：放大电路的核心器件，具有电流放大
便于计算和调试。
（2）因为耦合电容的容量较
（2）电路比较简单，体积 大，故不易集成化。
较小。
（1）元件少，体积小，易 集成化。
（2）既可放大交流信号， 也可放大直流和缓变信号。
基本放大电路

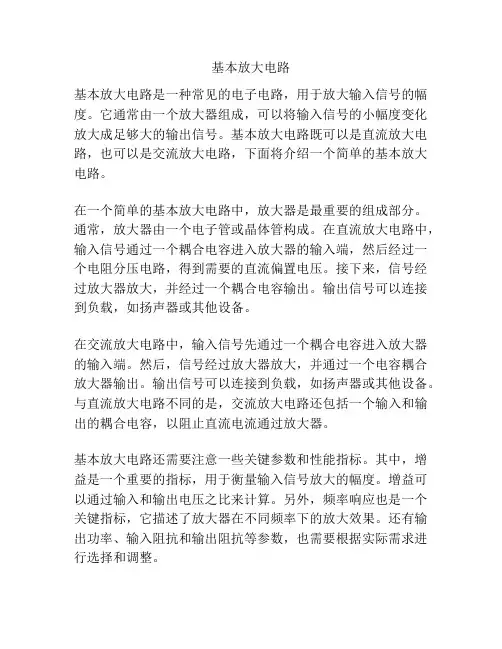

基本放大电路基本放大电路是一种常见的电子电路，用于放大输入信号的幅度。
它通常由一个放大器组成，可以将输入信号的小幅度变化放大成足够大的输出信号。
基本放大电路既可以是直流放大电路，也可以是交流放大电路，下面将介绍一个简单的基本放大电路。
在一个简单的基本放大电路中，放大器是最重要的组成部分。
通常，放大器由一个电子管或晶体管构成。
在直流放大电路中，输入信号通过一个耦合电容进入放大器的输入端，然后经过一个电阻分压电路，得到需要的直流偏置电压。
接下来，信号经过放大器放大，并经过一个耦合电容输出。
输出信号可以连接到负载，如扬声器或其他设备。
在交流放大电路中，输入信号先通过一个耦合电容进入放大器的输入端。
然后，信号经过放大器放大，并通过一个电容耦合放大器输出。
输出信号可以连接到负载，如扬声器或其他设备。
与直流放大电路不同的是，交流放大电路还包括一个输入和输出的耦合电容，以阻止直流电流通过放大器。
基本放大电路还需要注意一些关键参数和性能指标。
其中，增益是一个重要的指标，用于衡量输入信号放大的幅度。
增益可以通过输入和输出电压之比来计算。
另外，频率响应也是一个关键指标，它描述了放大器在不同频率下的放大效果。
还有输出功率、输入阻抗和输出阻抗等参数，也需要根据实际需求进行选择和调整。
总的来说，基本放大电路是一种常用的电子电路，可以用于放大输入信号的幅度。
它通常由一个放大器组成，可以根据实际需求选择直流或交流放大电路。
在设计和调整基本放大电路时，需要考虑各种参数和性能指标，以确保电路的稳定性和性能。
基本放大电路是电子电路中最常见的一种电路，用于放大输入信号的幅度。
它可以根据信号的大小变化，通过增益倍数将其放大到更大的幅度，以满足不同应用的需求。
在基本放大电路中，放大器是最关键的组件，常见的放大器包括电子管放大器和晶体管放大器。
一般来说，基本放大电路可以根据信号的性质分为直流放大电路和交流放大电路。
直流放大电路主要用于放大直流信号，例如放大直流电压或电流。
基本放大电路
三、输出电阻ro
放大电路对其负载而言，相当于信号源，我们 可以将它等效为戴维南等效电路，这个戴维南 等效电路的内阻就是输出电阻。
US ~
Au
ro
US' ~
如何确定电路的输出电阻ro ？
步骤：
1. 所有的电源置零 (将独立源置零，保留受控源)。
2. 加压求流法。
I
U
U ro I
ib
RB rbe E RC RL
+ uo -
ui
-
Ib B
+
微变等效电路
Ic C
RS
+ ES
Ui
-
RB
rbe
βI b
RC
E
+
RL U o
-
-
Uo 定义 : Au Ui Ui Ib rbe
3.电压放大倍数的计算
Ii
+
例1：
RS
Ib B
Ui
10.2.1 共射放大电路的基本组成
+EC RC C1 T 输入 ui RB EB
放大元件iC= iB， 工作在放大区，要 保证集电结反偏， 发射结正偏。
C2
uo 输出
参考点
+EC RC C1 RB EB
C2
T 作用：使发射
基极电源与 基极电阻
结正偏，并提 供适当的静态 工作点。
+EC RC C1 T RB EB
uCE uce rce iC ic
三极管的微变等效电路
1. 输入回路 B 等效为
B E
C
B
rbe
E
E
2. 输出回路 由于有
基本放大电路
功率放大器电路实物图(12张)功放电路和前面介绍的基本放大电路都是能量转换电路，从能量控制的角度来 看，功率放大器和电压放大器并没有本质上的区别。但是，从完成任务的角度和对电路的要求来看，它们之间有 着很大的差别。低频电压是在小信号状态下工作，动态工作点摆动范围小，非线性失真小，因此可用微变等效电 路法分析、计算电压放大倍数、输入电阻和输出电阻等性能指标，一般不考虑输出功率。而功率放大电路是在大 信号情况下工作，具有动态工作范围大的特点，通常只能采用图解法分析，而分析的主要性能指标是输出功率和 效率。
具有足够大的输出功率
为了获得尽可能大的功率输出，要求功放管工作在接近“极限运用”的状态。选管子时应考虑管子的三个极 限参数能小
功放工作在大信号状态下，不可避免地会产生非线性失真，而且同一功放管的失真情况会随着输出功率的增 大而越发严重。技术上常常对电声设备要求其非线性失真尽量小，最好不发生失真。而在控制电动机和继电器等 方面，则要求以输出较大功率为主，对非线性失真的要求不是太高。
前级功放 其主要作用是对信号源传输过来的节目信号进行必要的处理和电压放大后，再输出到后级放大器。 后级功放 其对前级放大器送出的信号进行不失真放大，以强劲的功率驱动扬声器系统。除放大电路外，还设计有各种 保护电路，如短路保护、过压保护、过热保护、过流保护等。前级功放和后级功放一般只在高档机或专业的场合 采用。 合并式放大器 将前级放大器和后级放大器合并为一台功放，兼有前二者的功能，通常所说的放大器都是合并式的，应用范 围较广。
功率放大器主要考虑获得最大的交流输出功率，而功率是电压与电流的乘积，因此功放电路不但要有足够大 的输出电压，而且还应有足够大的输出电流。因此，对功放电路具有以下几点要求。
效率尽可能高
功放是以输出功率为主要任务的放大电路。由于输出功率较大，造成直流电源消耗的功率也大，效率的问题 突显。在允许的失真范围内，期望功放管除了能够满足所要求的输出功率外，应尽量减小其损耗，首先应考虑尽 量提高管子的工作效率。
基本 放大电路
第三节 多级放大电路
四、阻容耦合多级放大电路的分析
由两级共射放大电路采用阻容耦合组成的多级放大电路如 图7-17所示。
由图7-17可得阻容耦合放大电路的特点: (1)优点 因电容具有“隔直”作用，所以各级电路的静态
工作点相互独立，互不影响。这给放大电路的分析、设计和 调试带来厂很大的方便。此外，还具有体积小、质量轻等优 点。 (2)缺点 因电容对交流信号具有一定的容抗，在信号传输 过程中，会受到一定的衰减。尤其对于变化缓慢的信号容抗 很大，不便于传输。此外，在集成电路中，制造大容量的电 容很困难，所以这种祸合方式下的多级放大电路不便于集成。
上一页 下一页
第三节 多级放大电路
三、变压器耦合
我们把级与级之间通过变压器连接的方式称为变压器耦合。 其电路如图7-16所示。
变压器耦合的特点: (1)优点 因变压器不能传输直流信号，只能传输交流信号
和进行阻抗变换，所以，各级电路的静态工作点相互独立， 互不影响。改变变压器的匝数比，容易实现阻抗变换，因而 容易获得较大的输出功率。 (2)缺点 变压器体积大而重，不便于集成。同时频率特性 差，也不能传送直流和变化非常缓慢的信号。
分压偏置共射极放大电路如图7-12 (a)所示，发射极电阻 RE起直流负反馈作用，在外界因素变化时，自动调节工作点 的位置，使静态工作点稳定。
分压偏置共射极放大电路的直流通路如图7-12 (b)所示电路
上一页 返 回
第二节 共集电极电路
一、共集电极放大电路的组成
如图7-13 (a)所示，由于直流电源对交流信号相当于短路， 集电极便成为输入与输出回路的公共端，因此这个电路称为 共集电极放大电路，简称共集放大器，又称射极输出器它的 直流通路如图7-13 ( b)所示，交流通路如图7-13 (c)所示。
放大电路的四种基本类型
放大电路的四种基本类型
1.直流耦合放大电路
直流耦合放大电路是一种常用的放大电路。
它可以将输入信号通过一个放大器进行放大，并输出到负载中。
这种电路适用于需要高增益和线性度的应用，比如音频放大器。
2.电容耦合放大电路
电容耦合放大电路也是一种常用的放大电路。
它使用电容将输入信号传递到放大器的输入端，并将放大后的信号输出到负载中。
这种电路适用于对低频响应要求不高的应用，比如射频放大器。
3.变压器耦合放大电路
变压器耦合放大电路是一种少见但重要的放大电路。
它使用变压器将输入信号传递到放大器中，并将放大后的信号输出到负载中。
这种电路适用于需要隔离输入和输出信号、同时保持宽带性能的应用，比如视频放大器。
4.光耦合放大电路
光耦合放大电路是一种特殊的放大电路。
它使用光耦进行信号传输和隔离，可以有效地避免共模干扰和地回路干扰。
这种电路适用于需要隔离输入和输出信号、同时保持较高带宽等优秀性能的应用，比如光纤收发器。
运放常用电路
运放常用电路运放是一种重要的电子元器件，它可以被应用于各种领域，包括放大、滤波、计算、比较、振荡等等。
在实际应用中，运放常用电路有很多种，下面我们来了解一些常见的运放电路。
1. 基本放大电路基本放大电路是运放应用中最基本的电路之一，它可以实现信号的放大。
它由一个运放、两个电阻和一个输入信号源组成。
其中一个电阻与输入信号源串联，另一个电阻与运放的负输入端和输出端串联，正输入端接地。
基本放大电路的放大倍数由两个电阻的比值决定，可以通过改变电阻值来实现放大倍数的调节。
2. 反馈放大电路反馈放大电路是一种通过反馈来控制放大倍数的电路。
它由一个运放、两个电阻和一个反馈电阻组成。
其中一个电阻与输入信号源串联，另一个电阻与运放的负输入端和反馈电阻串联，正输入端接地。
反馈电阻的作用是将输出信号反馈到运放的负输入端，从而使运放输出稳定，放大倍数受到控制。
3. 滤波电路滤波电路是一种可以滤除不需要的频率成分的电路。
它由一个运放、电容和电阻组成。
其中一个电阻和一个电容串联，另一个电阻与运放的负输入端和输出端串联，正输入端接地。
滤波电路可以分为低通滤波电路和高通滤波电路两种，具体的滤波效果取决于电容和电阻的数值。
4. 比较电路比较电路是一种可以比较两个输入信号大小的电路。
它由一个运放、两个输入信号和一个参考电压源组成。
其中一个输入信号与参考电压源相比较，另一个输入信号与运放的正输入端相连。
当参考电压大于输入信号时，输出为正电压；当参考电压小于输入信号时，输出为负电压。
5. 振荡电路振荡电路是一种可以产生周期性信号的电路。
它由一个运放、电容和电阻组成。
其中一个电容和一个电阻串联，另一个电阻与运放的正输入端和输出端串联，负输入端接地。
振荡电路可以分为正弦波振荡电路和方波振荡电路两种，具体的振荡频率和波形取决于电容和电阻的数值。
以上是常见的五种运放常用电路，它们都有各自不同的应用场景和特点。
在实际应用中，我们可以根据需要选择不同的运放电路来实现特定的功能。
四种基本放大电路公式
四种基本放大电路公式电子技术中的放大电路是将输入电信号放大到所需的输出信号强度的重要部分。
在这个过程中，一些基本放大电路公式对了解和设计放大电路至关重要。
本文将介绍四种基本放大电路公式，包括放大器增益公式、输入输出电阻公式、放大器带宽公式和最大输出功率公式。
1. 放大器增益公式放大器增益是指输出信号与输入信号之间的比值。
它可以表示为增益系数（A）的形式，通常用分贝（dB）表示。
增益系数是一个正数值，当它大于1时表示放大器具有放大功能，当它小于1时表示放大器具有缩小功能。
放大器增益公式为：A = Vout / Vin其中， Vout 表示输出电压， Vin 表示输入电压。
因此，放大器增益在分贝表达式中可以表示为：A(dB) = 20log (Vout / Vin)2. 输入输出电阻公式输入与输出电阻是放大器的两个主要参数之一。
输入电阻是指电路对输入电压的阻抗，而输出电阻是指电路对输出电压的阻抗。
它们的值影响着放大器的噪声和电信号的失真。
如果假设放大器的负载是一个电阻，摆放在输出端，那么输入输出电阻可以表示为：Rin = Vi / IiRout = Vo / Io其中， Vi 和 Ii 分别表示输入电压和输入电流，而 Vo 和 Io 分别表示输出电压和输出电流。
3. 放大器带宽公式放大器带宽是指放大器能够放大信号的频率范围。
在实际应用中，放大器的带宽经常是一个重要的限制因素。
因此，计算放大器的带宽对于设计一个合适的放大器非常重要。
放大器带宽公式为：f（3dB）= fH-fL其中，f（3dB）是放大器频率响应曲线上的3 dB点， fH 和fL 分别表示从高于和低于该点的频率。
4. 最大输出功率公式放大器的最大输出功率是指放大器能够向负载提供的最大功率。
在环境中，放大器通常需要提供一定数量的功率，以保证输出信号能够正常工作。
因此，计算放大器的最大输出功率也是设计一个合适的放大器非常重要的一步。
放大器最大输出功率公式为：Pout = Vout * Iout = Vout² / Rout其中，Pout 表示输出功率， Vout 表示输出电压， Iout 表示输出电流， Rout 表示负载电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2章基本放大电路
2.2 放大电路的静态分析静态：放大电路无信号输入（u i= 0）时的工作状态。
静态分析：确定放大电路的静态值。
——静态工作点Q：I B、I C、U CE?。
分析方法：估算法、图解法。
分析对象：各极电压电流的直流分量。
所用电路：放大电路的直流通路。
设置Q点的目的：
(1)使放大电路的放大信号不失真；
(2)使放大电路工作在较佳的工作状态，静态是动态的基础。
2.2.1用估算法确定静态值
2.2.2用图解法确定静态值
用作图的方法确定静态值
优点：
能直观地分析和了解静态值的变化对放大电路的影响。
步骤：
1.用估算法确定I B?
2.由输出特性确定I C和
U C C
2.3 放大电路的动态分析动态：放大电路有信号输入（u i+10）时的工作状态。
动态分析:
计算电压放大倍数A u、输入电阻r i、输出电阻r o等。
分析对象：
各极电压和电流的交流分量。
分析方法：
微变等效电路法，图解法。
所用电路：
放大电路的交流通路。
目的：
找出A u、r i、r o与电路参数的关系，为设计
打基础。
微变等效电路：
把非线性元件晶体管所组成的放大电路等效为一个线性电路。
即把非线性的晶体管线性化，等效为一个线性元件。
线性化的条件：
晶体管在小信号（微变量）情况下工作。
因此，在静态工作点附近小范围内的特性曲线可用直线近似代替。
微变等效电路法：
利用放大电路的微变等效电路分析计算放大电路电压放大倍数A u、输入电阻r i、输出电阻r o等。
2.3.1微变等效电路法
1.晶体管的微变等效电路
?晶体管的微变等效电路可从晶体管特性曲线求出。
(1)输入回路
当信号很小时，在静态工作点附近的输入特性在小范围内可近似线性化。
1.晶体管的微变等效电路
2.放大电路的微变等效电路
3.电压放大倍数的计算
4.放大电路输入电阻的计算
放大电路对信号源(或对前级放大电路)来说，是一个负载，可用一个电阻来等效代替。
这个电阻是信号源的负载电阻,也就是放大电路的输入电阻。
5.放大电路输出电阻的计算
放大电路对负载(或对后级放大电路)来说，是一个信号源，可以将它进行戴维宁等效，等效电源的内阻即为放大电路的输出电阻。
2.3.2非线性失真
如果Q设置不合适，晶体管进入截止区或饱和区工作，将造成非线性失真。
若Q设置过高，
晶体管进入饱和区工作，造成饱和失真。
?适当减小基极电流可消除失真。
