溶解氧荧光膜
溶解氧传感器(极谱式)
Clark溶解氧传感器（极谱式）原理内部结构：传感器外表看去是由一个被选择性薄膜封闭的充满着电解液的腔室。
里面是由金质的阴极和银质的阳极，在两电极中间充斥着氯化钾电解液。
测量时电极间被施加0.8V电压，这时进入腔室内的氧气在阴极上被电离，在此过程中释放出电子。
（反应过程为：阳极Ag+Cl-→AgCl+e-阴极O2+2H2O+4e→4OH-）这些电子在电解液中形成电流，而透过膜的氧量与水中溶解氧的量成正比，此时探头检测电流的强度。
根据法拉第定律：流过电极的电流和氧分压成正比，在温度不变的情况下电流和氧浓度之间呈线性关系。
同时热敏电阻检测溶液温度对盐浓度进行温度补偿。
注意：整个过程中电解质参与反应，因此需要隔段时间更换电解液。
例如，当测量误差较大时就意味着您是时候更换电解液了。
光学溶解氧传感器光学溶解氧传感器由一个蓝色光源，一个感应面和红光接收器组成。
感应面是一种稳定的活性氧化合物，能够使氧稳定渗透的聚合物构成，通常选用的材料是聚硅酮。
原理：简单的说就是利用了荧光猝灭法。
氧气在这里被当做了猝灭剂。
蓝色光从光源照射到感应面上，感应面吸收能量产生红色的荧光。
此时附着在感应面上的氧发挥猝灭剂的作用——降低发射光强度，使得发射光强度与水中氧浓度呈反比关系。
即水中氧含量越大发射光强度越低。
随后发射光被接收器接收到，经计算转化为水中含氧量。
同时热敏电阻检测溶液温度对盐浓度进行温度补偿。
电导率原理：采用四电极法测量。
两对石墨电极上，每对均加载恒定的电压。
通过测量电极间流过电流的强度来计算溶液的电导率。
若溶液的导电性改变，电极间流通的电流亦会随之改变pH原理：实际上也是一种离子选择性电极——pH玻璃电极属于非晶体膜电极。
主要部分是一个玻璃泡，泡的下半部是由SiO2（72.2%，摩尔分数）基体中加入Na2O （21.4%）和少量CaO（6.4%）经烧结而成玻璃薄膜，膜厚约30～100μm ，泡内装有pH一定的0.1mol/L的HCl缓冲溶液作为内参比溶液，其中插入一支Ag-AgCl电极（或甘汞电极）作为内参比电极。
溶解氧的测定化学荧光法与电化学探头法分析结果比对探索
溶解氧的测定化学荧光法与电化学探头法分析结果比对探索摘要：生态环境保护越来越受到全社会的重视，生态环境监测工作作为生态环境保护的基础性工作也是日新月貌，与环境监测相关的仪器设备更新换代迅速，特别是现场监测仪器正朝着智能、便携的方向发展，便携式设备的监测方法也越来越完善。
本文主要探索使用荧光法的便携式水质分析仪测定水中溶解氧与环境标准的电化学探头法的测试结果进行对比，采用配对样品t检验进行显著性差异的判定。
关键词：环境监测；溶解氧；荧光法；比对引言空气中的分子态氧溶解在水中称为溶解氧，通常记做“DO”。
在自然条件下，空气中的氧含量变化不大，主要影响溶解氧的因素是水的温度，温度越低水中溶解氧越高。
其次盐度、微生物浓度、有机物含量、水生植物、藻类密度等也是影响影响溶解氧的浓度的因数，所以分析溶解氧的含量一定程度上可以判断水体的环境质量。
近年来，测定水中溶解氧的仪器多用荧光法，取代了原来的电化学探头法，但目前国家尚没有相关的分析方法标准，对两种方法的分析结果进行比对探索具有实际意义。
1化学荧光法的定义化学荧光法是基于氧分子对荧光物质的猝灭效应来测定溶解氧的一种方法。
测量传感器前端由两个发光二极管（分别发射红光和蓝光）、光电探测器和荧光帽组成。
测定溶解氧的探头前端是复合了荧光物质的聚酯箔片，聚酯箔片上涂了一层黑色的隔光材料以避免日光和水中其他荧光物质的干扰。
工作时，蓝光照射到荧光物质上使荧光物质激发并发出红光，由于氧分子可以带走能量从而降低荧光强度（猝灭效应），因此激发红光的时间和强度与氧分子的浓度成反比关系。
通过测量激发红光与参比光的相差值，并与内部标定值对比，从而计算出氧分子的浓度。
2化学荧光法的优点荧光法测定水中溶解氧具有快速、准确、灵敏度高、操作简单的特点，与电化学法的膜电极相比，因其不消耗水中氧分子，故不用移动荧光探头，避免了因搅拌速度不均造成的数据不稳定、测量时间长的问题。
同时荧光选择性识别水质氧离子，不受样品颜色和浊度的影响，也不受二氧化碳、硫化物等物质的干扰。
水体溶解氧检测方法综述
水体溶解氧检测方法综述摘要：本文综述了水体溶解氧的各种检测方法及原理，诸如碘量法、电流测定法（Clark溶氧电极）、电导测定法、荧光淬灭法等，比较各种方法的优缺点，对荧光淬灭法的应用前景进行了初步探讨。
关键词：溶解氧、荧光淬灭、环境监测0．引言随着当今世界工业、农业的迅猛发展，大量的工业废水、农田排水向江河湖海排放，同时，我国城市生活污水大约有80%未经处理直接排放，小城镇及广大农村生活污水大多处于无序排放状态[1]，使得许多地方的水质日益恶化，水污染和水资源短缺日益严重，所以迫切需要对污水进行及时监控和有效处理。
其中，水中溶解氧含量是进行水质监测时的一项重要指标。
溶解氧（Dissolved Oxygen）是指溶解于水中分子状态的氧，即水中的O2，用DO表示。
溶解氧是水生生物生存不可缺少的条件。
溶解氧的一个来源是水中溶解氧未饱和时，大气中的氧气向水体渗入；另一个来源是水中植物通过光合作用释放出的氧。
溶解氧随着温度、气压、盐分的变化而变化，一般说来，温度越高，溶解的盐分越大，水中的溶解氧越低；气压越高，水中的溶解氧越高。
溶解氧除了被通常水中硫化物、亚硝酸根、亚铁离子等还原性物质所消耗外，也被水中微生物的呼吸作用以及水中有机物质被好氧微生物的氧化分解所消耗。
所以说溶解氧是水体的资本，是水体自净能力的表示。
天然水中溶解氧近于饱和值（9ppm），藻类繁殖旺盛时，溶解氧含量下降。
水体受有机物及还原性物质污染可使溶解氧降低，对于水产养殖业来说，水体溶解氧对水中生物如鱼类的生存有着至关重要的影响，当溶解氧低于4mg/L时，就会引起鱼类窒息死亡，对于人类来说，健康的饮用水中溶解氧含量不得小于6mg/L。
当溶解氧（DO）消耗速率大于氧气向水体中溶入的速率时，溶解氧的含量可趋近于0，此时厌氧菌得以繁殖，使水体恶化，所以溶解氧大小能够反映出水体受到的污染，特别是有机物污染的程度，它是水体污染程度的重要指标，也是衡量水质的综合指标[2]。

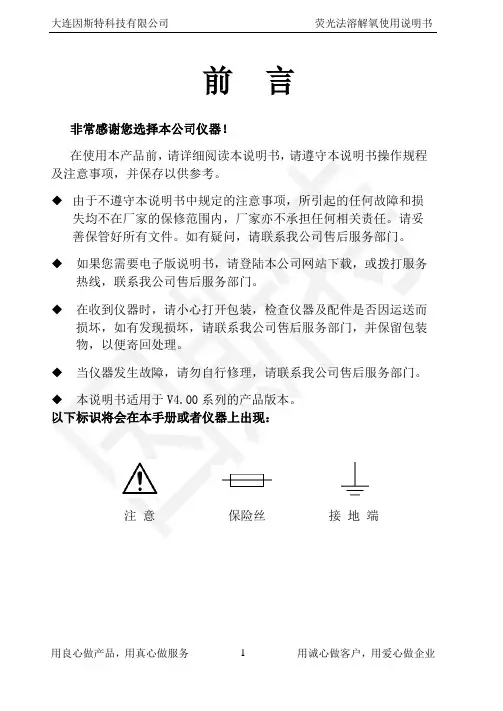

因斯特YST660-DO6000型荧光法溶解氧使用说明书
前言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。
◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
请妥善保管好所有文件。
如有疑问，请联系我公司售后服务部门。
◆如果您需要电子版说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门。
◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门，并保留包装物，以便寄回处理。
◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门。
◆本说明书适用于V4.00系列的产品版本。
以下标识将会在本手册或者仪器上出现：注意保险丝接地端公司简介大连因斯特科技有限公司是专注于自动化领域的仪器仪表设计、制造、销售、安装、售后服务为一体的现代化高新技术企业，公司与国内外知名仪表企业精诚合作，采用进口原件研制生产具有国内领先、国际先进的自控仪表产品，开发“因斯特”品牌系列分析、流量、液位、压力等在线监测产品，长期与国外诸多知名仪表企业进行技术交流合作，产品不但性能品质过硬，还融入了符合中国思维模式的操作菜单界面。
产品不断更新换代，自投入市场以来，广泛应用于自来水、污水处理、石油、化工、电力、冶金、环保、制药等行业，得到了广大用户的一致好评。
公司拥有高级职称技术人员十余名，并长期与大连工业大学等高校合作，为企业不断输入技术、销售等多方面人才，确保满足不同客户的服务需求。
公司自主研发、生产、营销：PH计、ORP仪、化学膜溶解氧（DO）、荧光法溶解氧(DO)、浊度计(SS)、余氯检测仪、电导率、光电污泥浓度计(MLSS)、超声波污泥浓度计、超声波泥水界面仪、超声波液位计、超声波液位差计、超声波明渠流量计、电磁流量计（DN15-DN2000）、超声波流量计、COD 在线监测仪、氨氮在线监测仪、总磷（TP）在线监测仪、总氮（TN）在线监测仪、总磷总氮一体机、六价铬在线检测仪、总铜在线分析仪、总镍在线分析仪、总铬在线分析仪、总镉在线分析仪、总砷在线分析仪、总铅在线分析仪、总汞在线分析仪、总锰在线分析仪、挥发酚在线分析仪、氰化物在线分析仪、氟化物在线分析仪。
荧光法溶解氧说明书2011-0323
维护
变送器维护· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 14 传感器维护· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 14
疑问
常见问题解答· · · · · · · · · · · · · · · · · · · · · · · · · · · · 15 附录 1· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·16 附录 2· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·17 附录 3· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·18
�
�
�
以下标识将会在本手册或者仪器上出现：
注 意
保险丝
接 地 端
I
目
概述
录
测量原理· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·1 产品特点· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·2 产品应用· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·2
1
大禹科技
荧光法溶解氧
产品特点
荧光法原理，不需更换膜片和电解液，基本免维护； 不需更换荧光帽，使用成本更低； 不消耗氧气，没有分辨率和测量精度； 中文菜单和简便的按键操作； 4~20mA 隔离电流输出，可选现场总线接口； 上下限报警继电器输出；
什么是溶解氧
什么是溶解氧溶解在水中的分子态氧称为溶解氧，通常记作DO。
用每升水里氧气的毫克数表示。
溶解氧量受水温、气压和溶质（如盐分）的影响，随水温升高而减少，与大气中氧分压成比例增加。
水中的溶解氧虽然不是污染物质，但它是衡量水体自净能力的一个指标。
溶解氧值是研究水自净能力的一种依据。
在一条流动的河水中，取不同地段的水样来测定溶解氧。
可以帮助了解该水体在不同地点所进行的自净作用情况。
在废水生化处理过程中，溶解氧也是一项重要控制指标。
水体中的生物与好氧微生物，它们所赖以生存的氧气就是溶解氧。
不同的微生物对溶解氧的要求是不一样的。
好氧微生物需要供给充足的溶解氧，一般来说，溶解氧应维持在3mg/L为宜，最低不应低于2mg/L；兼氧微生物要求溶解氧的范围在0.2-2.0mg/L之间；而厌氧微生物要求溶解氧的范围在0.2mg/L以下。
水产养殖的要注意！多大的溶解氧决定有多大的产量，充足的溶解氧是减少病害的重要因素之一，只有高溶解氧的情况下养殖动物才能健康、快速生长。
俗话说养鱼先养水，而养水的根本目的就是为养殖动物提供充足的持续稳定的溶氧环境，“足氧”是养殖成功的关键因素。
水中溶解氧的来源①、浮游植物的光合作用、大气溶入②、增氧机（机械增氧）③、增氧剂，如过氧化钙、过氧化氢等（化学增氧）④、换水，高氧新水注入池塘光合作用是白天主要的氧气来源；增氧机和大气溶入是晚上主要的氧气来源，水中的氧气90%以上都是由水中浮游植物产生，只有调好水，保持水的适度肥度和活力才能保证水中有充足的氧气，才能养好水里物。
养殖用水的溶解氧在一天24小时中，氧气含量必须有6个小时以上的时间大于5mg/L，任何时间不得低于3.5mg/L，溶氧应持续稳定，这些无法用肉眼去看到，云传物联一款智能型溶解氧传感器，可以直接感知监测水里的营养化，智能型溶解氧传感器采用RS485通讯接口和标准Mo d b u s协议。
采用荧光法检测原理无需更换溶氧膜和电解液，极化时间短，响应时间快，测量几乎不受污垢和流速影响。
荧光法溶解氧仪原理
荧光法溶解氧仪原理嘿，朋友们！今天咱来唠唠荧光法溶解氧仪的原理。
你说这玩意儿神奇不神奇，就像一个小魔法师，能把水里的氧气情况给咱摸得透透的。
咱先想想啊，水里面的氧气看不见摸不着的，可它又那么重要。
鱼啊虾啊这些小家伙们可都得靠它活着呢！那荧光法溶解氧仪是咋知道水里氧气有多少的呢？这就好比有个特别机灵的小侦探，它有自己的绝招。
这个绝招就是利用一种特殊的荧光物质。
这荧光物质就像个会发光的小精灵，当它遇到氧气的时候，它发出的光就会有点变化。
就好像你跟朋友聊天，朋友的表情或者语气一变，你就知道他的心情可能不一样了吧？这荧光法溶解氧仪就是通过观察这个“小精灵”光的变化，来判断氧气的多少。
你说神奇不神奇？这可不是随随便便就能做到的哦！这得靠科学家们的聪明才智，研究出这么巧妙的办法来。
那这个“小精灵”到底是怎么工作的呢？其实啊，它先发出一束光，然后就等着氧气来和它互动啦。
氧气一来，它的光就会发生变化，这仪器就赶紧把这个变化给记录下来。
这就像你在玩一个游戏，你发出一个信号，然后等着对方给你回应，你根据回应来判断情况。
是不是很有意思？而且啊，这荧光法溶解氧仪还特别准呢！它能精确地测量出水里氧气的含量，误差很小很小。
你想想，如果误差大了，那对那些依赖氧气生活的生物可就麻烦大了呀！咱再想想，要是没有这玩意儿，咱怎么知道水里的氧气够不够呢？那不是两眼一抹黑嘛！所以说啊，这荧光法溶解氧仪可真是个了不起的发明。
它就像给我们安了一双能看清水里氧气的眼睛，让我们能更好地了解水的世界。
它能在各种地方大显身手呢！比如在水产养殖里，养殖户可以用它来监测水里的氧气，确保鱼虾们能健康成长。
在污水处理厂，也能靠它来看看处理后的水氧气情况合不合格。
总之，荧光法溶解氧仪真是个厉害的家伙，它让我们对水这个神秘的世界有了更多的了解和把握。
咱可得好好珍惜这个小魔法师，让它为我们的生活和环境发挥更大的作用呀！这就是我对荧光法溶解氧仪原理的理解，你们觉得有趣不？。
LH-WQS-DO-485-UIFMA溶解氧传感器使用说明书
溶解氧传感器使用说明书适用产品系列/型号：LH-WQS-DO-485-UIFMA历史版本目录1. 产品简介.............................................................................................................................. - 2 -2. 规格参数.............................................................................................................................. - 3 -3. 产品尺寸.............................................................................................................................. - 4 -4. 使用步骤.............................................................................................................................. - 4 -4.1. 安装............................................................................................................................. - 4 -4.2. 电气连接..................................................................................................................... - 4 -5. 通信协议与数据格式......................................................................................................... - 5 -5.1. 出厂默认通讯参数.................................................................................................... - 5 -5.2. 功能码说明 ................................................................................................................ - 5 -5.3. 寄存器地址说明........................................................................................................ - 5 -5.4. 常用指令示例............................................................................................................ - 6 -5.5. 错误响应..................................................................................................................... - 7 -6. 电极接线.............................................................................................................................. - 8 -7. 传感器的校准 ..................................................................................................................... - 8 -8. 产品维护保养 ................................................................................................................... - 10 -8.1. 维护日程和方法...................................................................................................... - 10 -8.2. 常见问题与解决办法.............................................................................................. - 11 -9. 售后服务............................................................................................................................ - 12 -9.1. 质量和服务 .............................................................................................................. - 12 -9.2. 配件和备件 .............................................................................................................. - 12 -9.3. 售后服务承诺.......................................................................................................... - 12 -9.4. 免责声明................................................................................................................... - 13 -9.5. 联系方式................................................................................................................... - 13 -用户需知❖使用前请详细阅读本说明书，并保存以供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
溶解氧荧光膜
溶解氧荧光膜是一种用于检测水中溶解氧浓度的传感器。
它通过荧光信号的变化来间接测量水中溶解氧的含量，具有快速、灵敏、无污染等优点，在环境监测、水质评价、生态学研究等领域具有广泛的应用前景。
溶解氧是水中溶解的氧气分子，对于水体中的生物生存和水质状况具有重要影响。
水中溶解氧的浓度是评价水体富氧程度和水质状况的关键指标之一。
常用的测定水中溶解氧的方法有氧化还原电位法、气体扩散法和溶解氧荧光法等。
其中，溶解氧荧光法因其灵敏度高、响应快、操作简便等特点，成为了一种广泛应用的溶解氧测定方法。
溶解氧荧光膜是溶解氧荧光法的关键部分，它主要由荧光物质和载体组成。
荧光物质是指能够发出荧光信号的物质，常用的荧光物质有氧化铝、铱配合物等。
载体是指将荧光物质固定在其表面的材料，常见的载体有聚合物、纳米材料等。
荧光物质和载体的选择要根据荧光膜的工作原理和应用环境来确定。
荧光膜的工作原理是基于溶解氧与荧光物质之间的相互作用关系。
当荧光物质与溶解氧接触时，溶解氧会与荧光物质发生氧化反应，使荧光物质发生变化，进而改变其荧光特性。
这种变化可以通过测量荧光强度或荧光寿命来间接反映溶解氧的浓度。
荧光膜中的载体起到固定荧光物质的作用，使其能够与溶解氧充分接触。
溶解氧荧光膜的制备需要考虑荧光物质的选择、载体的制备和荧光膜的固定等关键步骤。
首先，选择合适的荧光物质，考虑其对溶解氧的响应灵敏度和荧光特性稳定性。
其次，制备载体，可以通过溶液聚合、溶胶凝胶和电化学沉积等方法来获得具有良好性能的载体。
最后，将荧光物质固定在载体上，可以通过物理吸附、化学交联等方法来实现。
溶解氧荧光膜的应用十分广泛。
在环境监测中，可以用于测定水体、废水中的溶解氧浓度，评估水体富氧程度和水质状况。
在水产养殖中，可以用来监测鱼塘、水池中的溶解氧含量，为养殖管理提供参考。
在生态学研究中，可以用于测量湖泊、河流等水域中的溶解氧分布，了解水体的生物生态系统。
溶解氧荧光膜是一种重要的水质检测传感器，具有快速、灵敏、无污染等优点。
它通过荧光信号的变化间接测量水中溶解氧的含量，广泛应用于环境监测、水产养殖、生态学研究等领域。
随着技术的不断进步，溶解氧荧光膜将会在更多领域展现其优势，为我们提供更准确、可靠的水质信息。
