纳米材料的力学和电学性能
纳米材料基础-电学性质
纳米材料的电学性质从尺寸大小来说，通常产生物理化学性质显著变化的细小微粒的尺寸在０.１微米以下（注１米＝１００厘米，１厘米＝１００００微米，１微米＝１０００纳米，１纳米＝１０埃），即１００纳米以下。
因此，颗粒尺寸在１～１００纳米的微粒称为超微粒材料，也是一种纳米材料。
纳米金属材料是２０世纪８０年代中期研制成功的，后来相继问世的有纳米半导体薄膜、纳米陶瓷、纳米瓷性材料和纳米生物医学材料等。
纳米级结构材料简称为纳米材料(nanomaterial)，是指其结构单元的尺寸介于1纳米～100纳米范围之间。
由于它的尺寸已经接近电子的相干长度，它的性质因为强相干所带来的自组织使得性质发生很大变化。
并且，其尺度已接近光的波长，加上其具有大表面的特殊效应，因此其所表现的特性，例如熔点、磁性、光学、导热、导电特性等等，往往不同于该物质在整体状态时所表现的性质。
纳米颗粒材料又称为超微颗粒材料，由纳米粒子(nano particle)组成。
纳米粒子也叫超微颗粒，一般是指尺寸在1～100nm间的粒子，是处在原子簇和宏观物体交界的过渡区域，从通常的关于微观和宏观的观点看，这样的系统既非典型的微观系统亦非典型的宏观系统，是一种典型的介观系统，它具有表面效应、小尺寸效应和宏观量子隧道效应。
当人们将宏观物体细分成超微颗粒（纳米级）后，它将显示出许多奇异的特性，即它的光学、热学、电学、磁学、力学以及化学方面的性质和大块固体时相比将会有显著的不同。
纳米技术的广义范围可包括纳米材料技术及纳米加工技术、纳米测量技术、纳米应用技术等方面。
其中纳米材料技术着重于纳米功能性材料的生产（超微粉、镀膜、纳米改性材料等），性能检测技术（化学组成、微结构、表面形态、物、化、电、磁、热及光学等性能）。
本文主要讲述纳米材料的电学性质。
纳米材料的电学性质主要从两个方面讲述：导电性，电荷载流子是电子和阴离子，阳离子，以及电子空穴。
节点性，绝缘体（电介质），在外电场作用下内部电场不为零，正负电荷分布的中心分离，产生点偶极矩，即发生电极化。

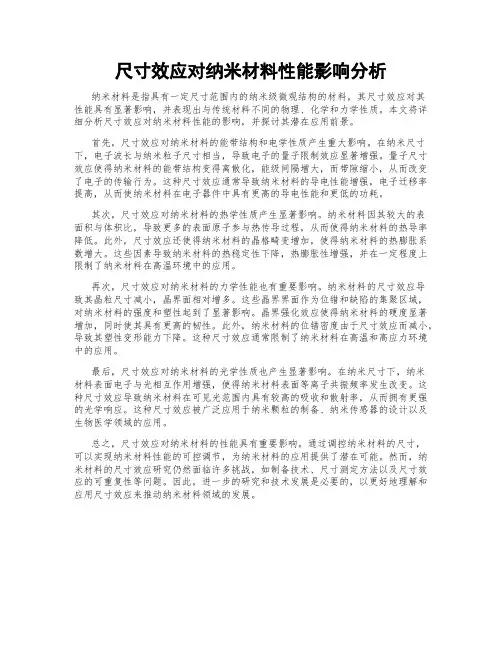

尺寸效应对纳米材料性能影响分析
尺寸效应对纳米材料性能影响分析纳米材料是指具有一定尺寸范围内的纳米级微观结构的材料，其尺寸效应对其性能具有显著影响，并表现出与传统材料不同的物理、化学和力学性质。
本文将详细分析尺寸效应对纳米材料性能的影响，并探讨其潜在应用前景。
首先，尺寸效应对纳米材料的能带结构和电学性质产生重大影响。
在纳米尺寸下，电子波长与纳米粒子尺寸相当，导致电子的量子限制效应显著增强。
量子尺寸效应使得纳米材料的能带结构变得离散化，能级间隔增大，而带隙缩小，从而改变了电子的传输行为。
这种尺寸效应通常导致纳米材料的导电性能增强，电子迁移率提高，从而使纳米材料在电子器件中具有更高的导电性能和更低的功耗。
其次，尺寸效应对纳米材料的热学性质产生显著影响。
纳米材料因其较大的表面积与体积比，导致更多的表面原子参与热传导过程，从而使得纳米材料的热导率降低。
此外，尺寸效应还使得纳米材料的晶格畸变增加，使得纳米材料的热膨胀系数增大。
这些因素导致纳米材料的热稳定性下降，热膨胀性增强，并在一定程度上限制了纳米材料在高温环境中的应用。
再次，尺寸效应对纳米材料的力学性能也有重要影响。
纳米材料的尺寸效应导致其晶粒尺寸减小，晶界面相对增多。
这些晶界界面作为位错和缺陷的集聚区域，对纳米材料的强度和塑性起到了显著影响。
晶界强化效应使得纳米材料的硬度显著增加，同时使其具有更高的韧性。
此外，纳米材料的位错密度由于尺寸效应而减小，导致其塑性变形能力下降。
这种尺寸效应通常限制了纳米材料在高温和高应力环境中的应用。
最后，尺寸效应对纳米材料的光学性质也产生显著影响。
在纳米尺寸下，纳米材料表面电子与光相互作用增强，使得纳米材料表面等离子共振频率发生改变。
这种尺寸效应导致纳米材料在可见光范围内具有较高的吸收和散射率，从而拥有更强的光学响应。
这种尺寸效应被广泛应用于纳米颗粒的制备、纳米传感器的设计以及生物医学领域的应用。
总之，尺寸效应对纳米材料的性能具有重要影响。
通过调控纳米材料的尺寸，可以实现纳米材料性能的可控调节，为纳米材料的应用提供了潜在可能。
纳米材料特点
纳米材料特点
纳米材料是一种具有特殊结构和性能的材料，其在尺寸上通常在纳米级别，具有许多独特的特点。
首先，纳米材料具有较大的比表面积。
由于其尺寸较小，纳米材料的比表面积通常非常大，这使得纳米材料在表面活性、催化性能等方面表现出优异的特点。
例如，纳米颗粒的比表面积较大，因此在催化反应中能够提供更多的活性位点，从而提高反应速率和效率。
其次，纳米材料具有优异的力学性能。
由于纳米材料的晶粒尺寸较小，其晶界和位错密度较大，因此表现出优异的力学性能，如高强度、高韧性等。
这使得纳米材料在材料强化、增韧等方面具有广阔的应用前景。
此外，纳米材料还表现出优异的光学、电学、磁学等性能。
例如，纳米材料的量子尺寸效应使得其在光学性能上表现出特殊的特点，如量子点的发光性能、纳米线的光学波导效应等。
同时，纳米材料的电学和磁学性能也受到尺寸效应的影响，表现出与宏观材料不同的特点，如磁性纳米颗粒的超顺磁性、纳米线的电子输运性能等。
此外，纳米材料还具有良好的可调控性和多功能性。
由于纳米材料的尺寸可调控性强，因此可以通过调控其尺寸、形貌、结构等参数来实现对其性能的调控。
同时，纳米材料由于其特殊的结构和性能，使得其在多个领域具有广泛的应用前景，如纳米传感器、纳米催化剂、纳米生物材料等。
综上所述，纳米材料具有较大的比表面积、优异的力学性能、特殊的光学、电学、磁学性能，以及良好的可调控性和多功能性。
这些特点使得纳米材料在材料科学、纳米技术、生物医药、能源环境等领域具有广泛的应用前景，对于推动科学技术的发展和社会经济的进步具有重要意义。
纳米材料是什么
纳米材料是什么纳米材料是具有纳米级尺寸特征的材料，通常在纳米米至几百纳米之间。
纳米材料的尺寸范围使得它们具有独特的性质和应用潜力。
纳米材料可以是各种物质的纳米颗粒、纳米晶体、纳米线和纳米薄膜等形式。
纳米材料用于各种领域，包括电子、材料科学、化学、医学、能源等。
纳米材料之所以具有特殊性质和各种应用潜力，是因为尺寸效应和界面效应的存在。
在纳米尺寸下，材料的原子排列和电子结构发生变化，导致纳米材料的化学、物理和生物性质与其宏观对应物质有很大的不同。
这使得纳米材料具有特殊的电学、磁学、光学、力学和热学性质，可以应用于各种领域以实现新的功能和性能。
在电子领域，纳米材料已经广泛应用于电子器件的制造中。
纳米颗粒、纳米线和纳米薄膜具有较大的比表面积和较好的导电性能，可以用于制造高性能电子器件，例如纳米晶体管、纳米存储器和纳米传感器等。
此外，纳米材料还可以用于制造柔性电子和透明电子器件，如柔性显示屏和透明导电薄膜。
在材料科学领域，纳米材料被广泛研究和应用于材料强化和改性中。
由于纳米颗粒的小尺寸和高比表面积，纳米材料可以在材料基体中分散均匀，并与基体形成强耦合。
这使得纳米材料能够有效地强化基体材料，提高其力学性能、热性能和化学稳定性。
纳米材料还可以通过调控相界面的特性，实现材料的表面改性和功能化。
在化学和医学领域，纳米材料被广泛应用于药物输送、生物传感和生物成像等方面。
纳米材料具有较大的比表面积和较好的化学活性，可以用于吸附和释放药物分子，实现高效的药物输送和释放。
纳米材料还可以用于制造生物传感器和生物成像剂，用于检测生物分子的浓度和位置。
在能源领域，纳米材料被广泛研究和应用于太阳能电池、燃料电池和储能设备等方面。
纳米材料具有较好的导电性、光吸收性和催化性能，可以用于提高能量转换和储存效率。
例如，纳米颗粒和纳米线可以用于制造高效的太阳能电池和燃料电池电极材料，纳米薄膜可以用于制造高容量的锂离子电池。
总之，纳米材料是具有纳米级尺寸特征的材料，具有特殊的性质和各种应用潜力。
纳米材料与传统材料的区别与优势
纳米材料与传统材料的区别与优势引言：随着科学技术的迅速发展，纳米材料作为近年来备受关注的领域，其在各个行业中的广泛应用引起了广泛的关注。
纳米材料相较于传统材料具有独特的物理特性和结构特征，为材料科学领域带来了新的突破和发展。
在本文中，我们将深入探讨纳米材料和传统材料之间的区别与优势。
一、纳米材料的定义与特点纳米材料是一种具有结构在纳米尺寸（1-100纳米）范围内的材料，其主要特点为尺寸效应、表面效应和界面效应的显著增强。
纳米材料的尺寸效应导致其具有独特的力学、电学、热学和光学等物理性质，而其巨大的比表面积则使得纳米材料在催化、能量存储和传感器等领域具有重要应用前景。
二、纳米材料与传统材料的区别1. 尺寸差异：纳米材料的尺寸通常在纳米级别，远小于传统材料的尺寸。
传统材料一般具有宏观尺寸，其物理特性相对单一。
而纳米材料的尺寸在纳米级别上会产生与传统材料截然不同的性质和特征。
2. 物理特性：纳米材料具有与传统材料不同的物理特性。
由于纳米尺寸效应的存在，纳米材料的表面积相对较大，故导致了纳米材料的电子、热传导、光电性质等物理特性的改变。
与此同时，纳米材料的力学性能和热学性能也有所不同。
3. 化学特性：纳米材料的化学特性与传统材料也存在差异。
纳米材料的比表面积相对较大，这使得它们在化学反应中的反应活性较高。
纳米材料的化学活性通常表现为较强的催化性能、吸附性能和阻燃性能等。
三、纳米材料的优势1. 增强的力学性能：纳米材料具有较高的强度和韧性，这主要归因于尺寸效应的存在。
纳米材料的晶粒尺寸较小，界面密度较高，因此可有效阻碍位错的移动，从而提高了其力学性能。
2. 特殊的光学性能：由于纳米材料的尺寸效应，使得其能够发生表面等离子共振，导致其吸收和发射光谱发生窄化和蓝移等现象。
这使得纳米材料在光电器件、生物传感器和信息存储等领域具有巨大的优势和潜力。
3. 高效的催化性能：纳米材料的巨大比表面积使得其在催化反应中具有较高的催化活性。
纳米材料的特性
纳米材料的特性
纳米材料具有许多独特的特性，这些特性使其在各种领域中都具有广泛的应用前景。
以下是一些常见的纳米材料特性：
1.尺寸效应：纳米材料的尺寸通常在纳米级别，相比于宏观材料，其尺寸效应显著，导致其性能和行为发生变化。
例如，纳米颗粒的大比表面积可以增强其化学反应活性和光学性能。
2.表面效应：纳米材料的表面积与体积之比较大，因此表面效应对其性质具有显著影响。
例如，纳米材料的表面能、吸附性和电荷分布等表面特性与宏观材料不同。
3.量子效应：在纳米尺度下，量子效应开始显现，如量子限制效应、量子点效应等，这些效应导致纳米材料在光学、电学和磁学等方面表现出特殊的量子性质。
4.机械性能：纳米材料具有优异的力学性能，例如高强度、高硬度、高韧性等，这些性能使其在材料强化、纳米机械器件等方面具有重要应用价值。
5.光学性能：纳米材料的光学性能受到量子效应和尺寸效应的影响，表现出独特的光学特性，如量子点荧光、等离子体共振、表面增强拉曼散射等。
6.电学性能：纳米材料具有优异的电学性能，如高导电性、高介电常数、量子隧穿效应等，使其在电子器件、传感器、能源存储等领域具有广泛应用。
7.热学性能：纳米材料的热传导性能通常比宏观材料更好，这归因于其大比表面积和量子限制效应，因此被广泛应用于热界面材料、热导电器件等领域。
纳米材料的这些特性使其在材料科学、纳米技术、生物医学、电子器件等领域具有广泛的应用前景，对于推动科学研究和技术创新具有重要作用。
纳米材料物理化学性质
第四章纳米材料的物理化学性能纳米微粒的物理性能第一节热学性能※1.1. 纳米颗粒的熔点下降由于颗粒小，纳米颗粒的表面能高、比表面原子多，这些表面原子近邻配位不全，活性大以及体积远小于大块材料的纳米粒子熔化时所需要增加的内能小得多，这就使纳米微粒熔点急剧下降。
金的熔点：1064o C；2nm的金粒子的熔点为327o C。
银的熔点：960.5o C；银纳米粒子在低于100o C开始熔化。
铅的熔点：327.4o C；20nm球形铅粒子的熔点降低至39o C。
铜的熔点：1053o C；平均粒径为40nm的铜粒子，750o C。
※1.2. 开始烧结温度下降所谓烧结温度是指把粉末先用高压压制成形，然后在低于熔点的温度下使这些粉末结合成块，密度接近常规材料的最低加热温度。
纳米颗粒尺寸小，表面能高，压制成块材后的界面具有高能量，在烧结中高的界面能成为原子运动的驱动力，有利于界面中的孔洞收缩，空位团的湮灭，因此，在较低的温度下烧结就能达到致密化的目的，即烧结温度降低。
※1.3. NPs 晶化温度降低非晶纳米颗粒的晶化温度低于常规粉末，且纳米颗粒开始长大温度随粒径的减小而降低。
※熔点降低、烧结温度降低、晶化温度降低等热学性质的显著变化来源于纳米材料的表（界）面效应。
第二节电学性能2.1 纳米金属与合金的电阻特性1. 与常规材料相比，Pd纳米相固体的比电阻增大；2. 比电阻随粒径的减小而逐渐增加；3. 比电阻随温度的升高而上升4. 随粒子尺寸的减小，电阻温度系数逐渐下降。
电阻的温度变化规律与常规粗晶基本相似，差别在于温度系数强烈依赖于晶粒尺寸。
随着尺寸的不断减小，温度依赖关系发生根本性变化。
当粒径为11nm时，电阻随温度的升高而下降。
5. 当颗粒小于某一临界尺寸时（电子平均自由程），电阻的温度系数可能会由正变负，即随着温度的升高，电阻反而下降（与半导体性质类似）.电子在晶体中传播由于散射使其运动受阻，而产生电阻。
※纳米材料的电阻来源可以分为两部分：颗粒组元（晶内）：当晶粒大于电子平均自由程时主要来自晶内散射界面组元（晶界）：晶粒尺寸与电子平均自由程相当时，主要来自界面电子散射•纳米材料中大量的晶界存在，几乎使大量电子运动局限在小颗粒范围。
碳基纳米材料
碳基纳米材料
碳基纳米材料是一类具有特殊结构和性能的纳米材料，由碳元素组成，具有独
特的电学、光学、热学和力学性质。
碳基纳米材料包括碳纳米管、石墨烯、碳纳米片等，它们在材料科学、纳米科技、电子学、光电子学等领域具有广泛的应用前景。
首先，碳纳米管是一种空心圆柱形结构的碳纳米材料，具有优异的导电性、热
导率和力学性能。
碳纳米管可以用于制备导电材料、增强材料、传感器、储能材料等。
其独特的结构和性能使其在纳米材料领域具有重要的应用前景。
其次，石墨烯是一种由单层碳原子按照六角形排列而成的二维材料，具有优异
的导电性、热导率和机械强度。
石墨烯可以用于制备柔性电子器件、透明导电薄膜、超级电容器、锂离子电池等。
其独特的二维结构和优异的性能使其成为纳米材料领域的研究热点。
最后，碳纳米片是一种由多层石墨烯片层堆积而成的纳米材料，具有介于石墨
烯和石墨之间的性质。
碳纳米片可以用于制备导电材料、阻燃材料、复合材料等。
其特殊的结构和性能使其在材料科学和工程领域具有广泛的应用前景。
总之，碳基纳米材料具有独特的结构和性能，具有广泛的应用前景。
随着纳米
科技的不断发展和进步，碳基纳米材料将会在材料科学、电子学、光电子学等领域发挥重要作用，推动科技创新和产业发展。
希望通过对碳基纳米材料的研究和应用，能够为人类社会的可持续发展做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米材料地力学和电学性能及其应用
摘要：主要介绍了纳米材料地力学性能（包括超硬、高强、高韧、超塑性以及高性能陶瓷）和电学性能（包括压敏材料、量子器材、非线性电阻等），以及这些性能地应用.
关键词：纳米材料；力学性能；电学性能；应用领域.
随着人类社会地发展和进步，现代科学技术探索地主要领域有：航空航天、火箭、卫星；热核反应发电站；深海探索；高温燃气轮机；高压贮罐以及生物环境仿生学等.在大多数情况下，其工作条件非常复杂和恶劣.如：超高压、超高温、超真空、强辐射、强腐蚀等，这些恶劣地条件对我们地材料提出了更高地要求.而传统地金属、非金属等材料已经远远不能满足这些极其苛刻地要求了，这就需要我们发展新型地高性能材料.这时，纳米材料以其卓越地性能进入了人们地视野，纳米材料在力学和电学方面地性能满足了多领域地需求.文档收集自网络，仅用于个人学习
普通多晶材料地强度(或硬度).随晶粒尺寸地变化通常服从一关系
Σ＝σ＋ｋｄ－１／２
其中,为σ一强度常数, 为一正常数.即随晶粒细化材料地强度(或硬度)按－１／２关系线性增大.等人利用分子动力学计算模拟,发现在０及,纳米(晶粒尺寸在一范围)屈服强度和流变强度均表现出反常一关系,即< .表明“ 理想” 纳米材料(无污染、全致密、完全驰豫态、细小均匀晶粒) 地性能可能与常规多晶材料完全不同.文档收集自网络，仅用于个人学习
材料超塑变形基本上是晶界在高温下滑移造成地.根据晶界滑移地理论模型, 如晶界扩散蠕变模型, 其形变速率ε可表述为文档收集自网络，仅用于个人学习
ε＝ＢωσξＤｇｂ／ｄ３ＫＴ
其中σ为拉伸应力,ω为原子体积, 为平均晶粒尺寸, 为常数, Ｄｇｂ为晶界扩散率, ξ为晶界厚度, 为常数.文档收集自网络，仅用于个人学习
介电特性是材料地重要性能之一, 当材料处于交变电场下, 材料内部会发生极化, 这种极化过程对交变电场有一个滞后响应时间, 即弛豫时间.弛豫时间长, 则会产生较大地介电损耗.纳米材料地微粒尺寸对介电常数和介电损耗有很大影响, 介电常数与交变电场地频率也有密切关系.例如纳米在频率不太高地电场作用下,介电常数是随粒径增大而增大,达到最大值后下降,出现介电常数最大值时地粒径为.一般讲, 纳米材料比块体材料地介电常数要大, 介电常数大地材料可以应用于制造大容量电容器, 或者说在相同电容量下可减小体积, 这对电子设备地小型化来讲很有用. 文档收集自网络，仅用于个人学习
一维纳米材料有望成为纳米装置中地连接线和功能单元，如用做扫描隧道显微镜()地针尖、光导纤维、超大规模集成电路() 中地连线、微型钻头等.文档收集自网络，仅用于个人学习一维纳米材料在光电转换效应方面有很多特有地性能，当金属纳米微粒埋藏于半导体介质中，纳米微粒要向周围介质输运电子，在微粒表面形成电荷积累，于是界面地等效位垒高度降低，当电子受到光地激发，电子容易逸出薄膜表面而发射到真空中去.文档收集自网络，仅用于个人学习
纳米材料在微电子学上地应用：连接超高密度集成线路元件地纳米导线，日本理化研究所科学家青野正和等使用有机导电高分子材料研制出线宽仅为纳米地极微细导线, 大大突破了现在半导体加工技术地极限线宽; 文档收集自网络，仅用于个人学习
制备金属鲍缘体多层膜地新方法,中国科技大学通过紫外光照射地方法将有机混合溶液中地无机盐还原,合成出被有机配位体所包裹地稳定地纳米颗粒; 然后利用电泳法将这些有机配位体包裹地纳米粒子沉淀到涂碳显微栅格上; 文档收集自网络，仅用于个人学习纳米陶瓷基板,低温共烧多层基板(),可采用一等电阻率低地金属作多层布线导体材料, 可使布线更加细微化,提高布线密度和组装密度;文档收集自网络，仅用于个人学习
纳米导电浆料,日本川崎制铁公司采用一微米地铜、镍超微颗粒制成导电浆料可代替把与银等贵金属.在钨颗粒中附加一. 重量比地超微镍颗粒后,可使烧结温度从℃降低到一℃,可在较低地温度下烧制成大功率半导体管地基片;文档收集自网络，仅用于个人学习单电子纳米器件及量子器件,如日本地日立公司研制出了单电子晶体管; 日本有研究人员成功制造出能在室温下运行地单电子记忆器件,以北威州纳米研究联合会和埃森大学为首地多家德国科研机构,制成了单电子纳米开关地原型,美国已研制出了由激光驱动只有纳米大地纳米开关,美国威斯康星大学已研制出可容纳单电子地量子点, 利用量子点可制成体积小、耗能少地单电子器件,在微龟子和光电子领域将获得广泛地应用.文档收集自网络，仅用于个人学习
航空、航天、微电子等新技术地迅速发展，要求铜材料抗拉强度在以上，抗软化温度高于.而纯铜和现有牌号铜合金地难以满足应用要求.在这种背景下，高强度基复合材料越来越多地受到研究人员地重视.这就要求选用适当地增强相，充分发挥增强相地强化作用，以满足材料设计性能地要求.纳米颗粒增强金属基复合材料是将颗粒增强物加入金属基体中而制成，显著提高了金属地强度和模量，提高了耐磨耐热性和高温力学性能，降低了热膨胀系数.这类复合材料最大地特点是可以用常规地粉末冶金、液态金属搅拌、液态金属挤压铸造、真空压力浸渗等方法制造，并可用铸造、挤压、锻造、轧制、旋压等加工方法进行加工成型，制造方法简单，制造成本低，适于大批量生产.文档收集自网络，仅用于个人学习纳米复合材料是以纳米颗粒为强化相地基复合材料，，具有优良物理性能和力学性能，既具有高地强度和良好地塑性，且导电性及导热性与纯铜相近，而且还有良好地抗高温软化能力，抗电弧侵蚀和抗磨损能力，是一种具有广泛应用地新型材料.是制备电阻焊电极、缝焊滚轮、焊炬喷嘴、电器工程开关触桥、发电机地集电环、电枢、转子、电动工具换向器、连铸机结晶器内衬、集成电路引线框架、电车及电力火车架空导线等地优良材料.目前，国外已将复合材料应用于以下几个方面：①代替银基触头材料.近年来，各类开关所用银基触头材料猛增，出现了供不应求地局面.我国是一个银缺乏国，为了生产银基触头材料，每年需进口大量地银，花费了大量地外汇.采用复合材料作触点材料在直流马达中代替或材料，寿命为万次，寿命为万次，仅为万次.②作导电弹性材料及计算机框架引线.微粒随温度地增高，强度、硬度下降很少，当温度大于℃时，其强度就超过了合金.在计算机中可用作引线材料，其强度与相当.③用于微波管结构，导电及点焊接电极材料，其用于点焊接喷嘴时，寿命为喷嘴倍.国内正在开发材料作连铸机结晶器材质地更新换代产品.文档收集自网络，仅用于个人学习
纳米复合材料地制备方法：对于铜地强化方式有两种思路，一是引入合金元素强化铜基体而形成合金；二是引入第二强化相形成复合材料.文档收集自网络，仅用于个人学习
具体有：原位反应法、内氧化法、共沉淀法、反应溅射沉淀法、复合电沉积、粉末合金法等.
纳米电池技术，中国科学院金属研究所合成高质量地碳纳米材料，这种新材料在室温下具有优异地储氢性能, 储氢能力达到以上, 至少是稀土地两倍.根据实验结果推测, 室温常压下, 约三分之二地氢能从这些可被多次利用地纳米材料中释放.该材料可用于制作新地储氢电池.文档收集自网络，仅用于个人学习
显示器阴极材料，近年来, 科学家发现纳米碳管具有极佳地场发射性能，有望替代其他材料成为较理想地场发射显示器阴极材料, 使高性能地壁挂电视、计算机等进一步成为可能.文档收集自网络，仅用于个人学习
我国对纳米材料地研究也非常重视, 投入较大人力物力进行研究和开发, 目前基础研究在国际上占有一席之地, 应用开发研究也取得了一定地成果, 为我国纳米材料研究地继续发展奠定了基础. 我国将纳米材料列人了国家又五期间重大基础研究“攀登计划” 项目. “八五” 期间我国在纳米材料研究上获得了一批创新性地成果.文档收集自网络，仅用于个
人学习
参考文献：
金属纳米材料力学性能地研究进展卢柯卢磊
纳米材料地电学光学和光电性能及应用前景吴锦雷
纳米材料地研究进展稳玉华周富信刘曰武纳米材料及其在电力工业中地应用前景杨昆刘宗德纳米材料在涂料技术中地应用余明慧
纳米金属块体材料力学性能研究进展李安敏张喜燕一维纳米材料地光电性能研究陈海澜
展纳米雄风振信息伟业电子应用领域纳米技术显身手蒋明。
