制冷计算说明书

制冷计算说明书

一、课程设计任务已知所需总耗冷量为1350kW,要求冷冻出水温为5℃,二、原始资料1、水源:蚌埠市是我国南方大城市,水源较充足,所以冷却水考虑选用冷却塔使用循环水。

2、室外气象资料:室外空调干球温度35.6℃,湿球温度28.1℃。

3、蚌埠市海拔21米。

三、设计内容(一)冷负荷的计算和冷水机组的选型1、冷负荷的计算对于间接供冷系统一般附加7%—15%,这里选取10%。

Q= Qz(1+12%)=1350×(1+10%)=1485kW2、冷水机组的选型(1)确定制冷方式从能耗、单机容量和调节等方面考虑,对于相对较大负荷(如2000kw 左右)的情况,宜采用溴化锂吸收式冷水机组;选择空调用蒸气压缩式冷水机组时,单机名义工况制冷量大于1758kw时宜选用离心式;制冷量在1054-1758 kw时宜选用螺杆式或离心式;制冷量在700-1054 kw时宜选用螺杆式;制冷量在116-700 kw时宜选用螺杆式或往复式;制冷量小于116活塞式或涡旋式。

本设计单台容量为500KW,选择螺杆式(2)冷水机组台数和容量的选择制冷机组3台,而且3台机组的容量相同。

所以每台制冷机组制冷量Q’=1485÷3=495 kW 根据制冷量选取制冷机组具体型号如下:名称:开利水冷式半封闭式双螺杆式冷水机组型号:30 XW 0552冷冻水进口温度:10℃冷冻水出口温度:5℃冷却水进口温度:26℃℃冷却水出口温度:31℃(二).水力计算1、冷冻水循环系统水力计算利用假定流速法计算冷冻水水泵出水管的直径:冷冻水流量Q=106×3=318m3/h=0.088m3/s假定流速V=1.8m/s横截面积A=Q/V=0.088/1.8=0.049㎡=πD2/4∴直径D=0.249m,D’取250mm,V’=1.8m/s(满足要求)用同样的方法计算冷冻水水泵吸水管的直径:根据上表可选流速V=1.4m/s横截面积A=Q/V=0.088/1.4=0.063=πD2/4∴直径D=0.282m,D’=300mm,V’=Q/A=1.25m/s(满足要求)单台水泵时:冷冻水流量Q=106m3/h=0.029 m3/s假定流速V=1.8m/s横截面积A=Q/V=0.029/1.8=0.016㎡=πD2/4∴直径D=0.143m,D’取150mm,V’=1.64m/s(满足要求)用同样的方法计算冷冻水水泵吸水管的直径:根据上表可选流速V=1.1m/s横截面积A=Q/V=0.029/1.1=0.026=πD2/4∴直径D=0.183m,D’=200mm,V’=Q/A=1.0m/s(满足要求)补水量是冷冻水流量的1%,即Q补=318×1%=3.18m3/h=0.O088m3/s,选择管径为25mm。

制冷机房设计说明书

制冷机房设计说明书

绪论空气调节是一个内部受控的空气环境,一般是指在某一特定空间(或房间)内,对空气温度、湿度、空气流动速度及清洁度进行人工调节,以满足人体舒适和工艺生产过程的要求。

现代技术发展还要求对空气的压力、成分、气味及噪声等进行调节和控制。

随着生产和科技的不断发展,人类对空调技术也进行了一系列的改进,同时也在积极研究环保、节能的空调产品和技术,已经投入使用了冰蓄冷空调系统、燃气空调、V A V空调系统、地源热泵系统等。

暖通空调技术的发展,必然会受到能源、环境条件的制约,所以能源的综合利用、节能、保护环境及趋向自然的舒适环境必然是今后发展的主题。

空调发展速度非常快,各种新技术、新产品不断出现,舒适性空调、无氟空调、变频空调、一拖多空调及多联机空调都有了很快的发展,其中多联机空调是一种全新概念的空调,它是从设备、从主机,到末端、到管道、到运行、到控制的全套系统。

它集一拖多技术、智能控制技术、多重健康技术、节能技术和网络控制技术等多种高新技术于一身,它能满足消费者对舒适性、方便性等方面的要求,与传统空调相比,具有显著的优点。

投资少。

与多台家用空调相比,它只用一个室外机,安装方便美观,并且投资少。

控制灵活方便。

它可实现各室内机的集中管理,采用网络控制。

可单独启动一台室内机运行,也可多台室内机同时启动,使得控制更加灵活和节能。

占用空间少。

空调生产企业也越来越多,海尔总是走在新技术的前沿,海尔空调把负离子、离子集尘、多元光触媒、双向换新风、健康除湿等领先技术在内的高科技手段组合起来使用,发挥了巨大的威力,而未来空调进步的一个方向也就是对各种技术的灵活使用。

目前,随着我国经济的逐步增长,居住条件日益改善人们对生活环境的舒适性的要求越来越高,对中央空调的需求越来越大,对中央空调节能、舒适、健康更加关注。

我国首部《公共建筑节能设计标准》GB50189-2005已于2005年7月1日起强制实施。

该标准标志着我国建筑节能工作在民用建筑领域全面铺开,同时,国务院也大力倡导建立节约型社会。

某制冷机房设计说明书

某制冷机房设计说明书

广州市某商场空调用制冷站设计一设计题目与原始条件题目:广州市某商场空调用制冷站设计原始条件建筑地点:广州市建筑性质:商场建筑面积:20000㎡栋数:3栋层数:5层层高:4米广州的气象参数[1]大气压力室外计算干球温度室外计算湿球温度台站位置冬季夏季夏季空调日平均夏季空调日平均年平均温度东经海拔1019.5hpa 1004.5hpa 30.1℃27.7℃21.8℃113°19′6.6米二方案设计该机房制冷系统为四管制系统,即冷却水供/回水管、冷冻水供/回水管系统。

经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器,再通过分水器分别送往商场的各层,经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组,通过冷水机组中的蒸发器与制冷剂换热实现降温过程。

从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔,经冷却塔冷却后降温后的32℃的冷却水再返回冷水机组冷却制冷剂,如此循环往复。

考虑到系统的稳定安全高效地运行,系统中配备补水系统,软化水系统,电子水处理系统等附属系统。

三负荷计算●面积热指标商场的面积热指标为:q=150—250w/㎡,这里取q=190w/㎡●根据面积热指标计算冷负荷Q=190×20000=3800kWz对于间接供冷系统一般附加7%—15%,这里选取8%。

[2]Q=A(1+α)q=20000(1+8%)190=4104kw四冷水机组选择根据标准,属于中大型规模建筑,宜取制冷机组3台,而且3台机组的容量相同所以单台制冷量Q=4104/3=1368KW选择离心式制冷机组[3]离心式制冷机组规格[4]型号制冷剂额定制冷量(kw) 转速(r/min)主电动机功率(kw)机组型式RT10000kal/h输出功率(kw)润滑油加入量(kg)机组吊装质量(t)机组运行质量(t)HS- 400H R-11 1407 7800 260 组装式400 121 260 35 8.9 10.1机组HS-400H的具体参数:蒸发器的:进水温度℃出水温度℃流量m³/h流程 m 接管通径㎜污垢系数㎡℃/kw水阻损失Mpa12 7 242 3 200 0.086 0.125 冷凝器的:进水温度℃出水温度℃流量m³/h流程 m 接管通径200㎜污垢系数㎡℃/kw水阻损失Mpa32 37 302 2 200 0.086 0.057 机组尺寸:长 4952㎜宽 1690㎜高 2381㎜1五水力计算1 冷冻水循环系统水力计算推荐流速如下:[5]部位流速m/s 部位流速m/s 水泵压出口 2.4—3.6 排水管 1.2—2.1 水泵吸入口 1.2—2.1 向上立管 1.0—3.0 主干管 1.2—4.5一般管道 1.5—3.0冷冻水的管径确定:首先确定选择4台水泵 3备1用!假定冷水泵出口流速2.5m/s由冷水支管的流量Q=242m³/h 可得 d=√4Q/πv=√4*242/3.14/2.5/3600=185㎜取DN=200㎜(内径207㎜)由DN=200㎜可得v=4Q/πd=2.1m/s 在经济流速内!所以实际流速v=2.1m/s假定泵入口流速v=1.5m/s由Q=242m³/h可得d=√4Q/πv=239㎜取DN=250㎜由DN=250㎜可得 v=1.37m/s所以实际流速v=1.37m/s假定干管流速v=3m/s由Q=242*3=726m³/h 可得d=293㎜取DN=300㎜由DN=300㎜可得v=2.85m/s 在经济流速范围内所以实际流速v=2.85m/s2 冷却水循环系统水力计算冷却水的管径确定根据经济流速假定冷却水泵出口流速v=2.4m/s由Q=302m³/h可得d=√4Q/πv=207㎜取DN=250㎜由DN==250㎜可得 v=1.7m/s在经济流速内!所以实际流速v=1.7 m/s 假定泵吸入口流速v=1.5m/s由Q=302m³/h可得d=√4Q/πv=267㎜取DN=300㎜(内径309㎜)由DN=300㎜可得v=1.2m/s 在经济流速内!假定干管流速v=3m/s 由Q=906m³/h 可得 d=327㎜取DN=350㎜(内径309㎜)由DN=350㎜可得 v=2.6m/s在经济流速内!对于从机组出来的冷却水:假定支管流速v=2m/s 由Q=302m³/h 可得d=231㎜取DN=250㎜由DN=250㎜可得 v=1.7m/s 在经济流速内!假定干管流速v=3m/s 可得 d=327㎜取DN=350㎜由DN=350㎜可得v=2.6m/s 在经济流速内!-六设备选择1冷冻水和冷却水水泵的选择水泵的选择根据流量和扬程选择冷冻水泵扬程=2倍的层高+局部损失+沿程损失+机组损失冷却水泵的扬程=冷却塔所需压力+局部损失+沿程损失+机组损失其中局部损失用到的局部损失系数ξ如下:[6]截止阀0.3止回阀DN 40 50 200 250 300ξ 3.9 3.4 0.1 0.1 0.1蝶阀0.1—0.3变径管渐缩0.1(对应小断面流速)渐扩0.3(对应小断面流速)焊接弯头90°DN 200 250 300 350ξ0.72 0.18 0.87 0.89水泵入口 1.0过滤器 2.0-3.0除污器 4.0-6.0水箱接管进水口 1.0出水口0.5用到的三通0.1局部阻力公式如下:ΔP=ξ*ρ*v²/2对于冷冻水泵:根据图可知弯头9个,三通4个,泵前有一个过滤器和一个截止阀,泵后有3个蝶阀,2个止回阀和一个过滤器,机组损失为125000pa。

济南市某办公楼空调用制冷机房设计说明书_secret

济南市某办公楼空调用制冷机房设计说明书_secret

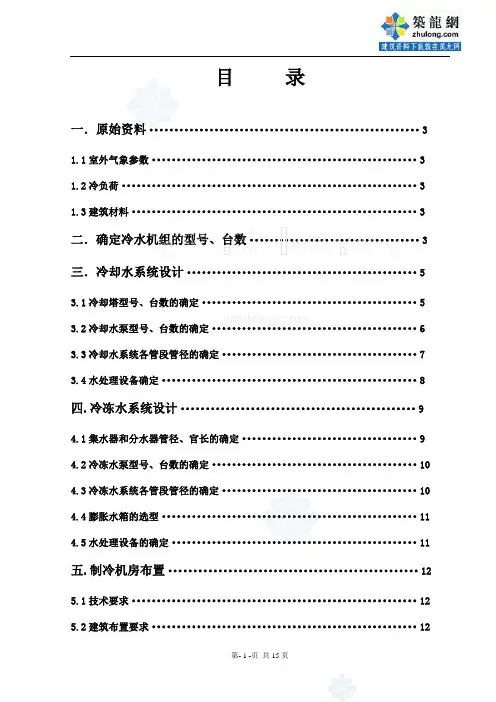

目录一.原始资料 (3)1.1室外气象参数 (3)1.2冷负荷 (3)1.3建筑材料 (3)二.确定冷水机组的型号、台数 (3)三.冷却水系统设计 (5)3.1冷却塔型号、台数的确定 (5)3.2冷却水泵型号、台数的确定 (6)3.3冷却水系统各管段管径的确定 (7)3.4水处理设备确定 (8)四.冷冻水系统设计 (9)4.1集水器和分水器管径、官长的确定 (9)4.2冷冻水泵型号、台数的确定 (10)4.3冷冻水系统各管段管径的确定 (10)4.4膨胀水箱的选型 (11)4.5水处理设备的确定 (11)五.制冷机房布置 (12)5.1技术要求 (12)5.2建筑布置要求 (12)5.3设备安装设计 (12)5.4设备的隔振与降噪 (13)六.设备明细表 (14)七.设计总结 (15)八.参考文献 (15)济南市某办公楼空调用制冷机房设计设计题目:济南某办公楼空调用制冷机房设计,总建筑面积12500㎡。

冷冻水出水温度7℃,回水温度12℃。

一.原始资料1.1地点:山东省济南市济南市:北纬36.6°,东经117°,海拔170.3m。

1.2室外气象参数夏季室外气象参数冬季室外气象参数夏季空调室外计算干球温度34.8℃冬季空调室外计算干球温度-7.7℃夏季空调室外计算湿球温度27℃冬季空调室外计算相对湿度45﹪夏季空调室外平均风速 2.8m/s 冬季空调室外平均风速 2.8m/s夏季大气压力997.3hPa 冬季大气压力101.9hPa1.3冷负荷本建筑物的总建筑面积为12500㎡,根据《空气调节技术》书中《国内部分建筑空调冷负荷指标的统计值》查的:办公楼的冷负荷指标(W/㎡):90-140 W/㎡。

《国内部分建筑空调冷负荷指标的统计值》中注明:当建筑物的总建筑面积在小于5000㎡取上限值,大于10000㎡时,取下限值。

按建筑空调冷负荷指标确定的冷负荷即是制冷剂容量,不必再加系数。

由于本建筑物的总建筑面积为8000㎡,所以,在此我们选用90 W/㎡。

制冷设计说明书

制冷设计说明书

一、收集设计原始资料(一)水质资料水质资料系指确定使用的冷却水水源的水质资料,其主要指标有:水中含铁量、水的碳酸盐硬度和酸碱度(PH值)等。

(二)气象资料气象资料系指制冷机房建设地区的最高和最低温度、采暖计算温度、大气相对湿度、土壤冻结深度、全年主导风向及当地大气压力等。

(三)地质资料地质资料系指制冷机房建设地区的大孔性土壤等级、土壤酸碱度、土壤耐压能力、地下水位、地震烈度等。

(四)设备资料1)制冷压缩机或机组的主要性能、技术规格、参数、外形图、安装图等。

2)制冷辅助设备的性能、规格、外形图、安装图等.(五)主要材料资料主要材料系指当地使用的绝热材料、管材等。

二、制冷设备的选择计算制冷设备的选择计算可按下列步骤进行:1、确定制冷系统的制冷量制冷系统的制冷量应包括:用户需要的制冷量及制冷系统和供冷系统的冷损失。

冷损失的大小可由设备和管道等的具体情况计算得出,一般可按附加系数确定:直接冷却系统附加系数为5%~7%;间接冷却系统为7%~15%。

2、确定制冷系统的冷凝温度和蒸发温度。

3、根据制冷量和制冷工况,选择制冷压缩机和电动机,制冷压缩机的型号、台数选配的是否合理,将直接影响整个制冷系统的设备费用和运行费用。

制冷压缩机的选型原则:1)根据制冷量选配压缩机,一般不应设备用机。

2)如需选用2台或2台以上的制冷压缩机时,应尽可能选择同一系列的压缩机。

3)制冷量大小不同的压缩机互相搭配,以保证高、低峰负荷时既能满足需要,又经济合理。

4)不同制冷系统的压缩机应考虑到各系统之间相互替代的可能性。

5)选用氨压缩机,当冷凝压力PK 与蒸发压力PO之比大于8时,应采用双级压缩;当PK /PO≤8时,采用单级压缩。

对于氟利昂制冷系统,当PK/PO>10时,应采用双级压缩;PK /PO≤10时,采用单级压缩.4、选择冷凝器并确定冷却水量。

5、选择蒸发器并确定载冷剂循环量。

6、选择其他辅助设备.题目:一空调用户,处于北京,空调使用面积5000,需要制冷量700,提供7/12的空调冷媒水,冷却水采用自来水循环使用,要求进行制冷热力计算,进行制冷系统设计,并进行冷却水与冷媒水水量设计,绘制制冷原理图与机房平面图。

某商场空调用制冷站设计课程设计说明书

某商场空调用制冷站设计课程设计说明书

课程设计说明书题目:沈阳市某商场空调用制冷站设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。

作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。

作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名:日期:年月日导师签名:日期:年月日注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。

制冷站设计说明书参考

制冷站设计说明书参考

目录(一)设计题目与原始条件 (1)(二)方案设计 (1)(三)冷负荷的计算 (1)(四)制冷机组的选择 (1)(五)水力计算 (2)(六)设备选择 (3)(七)设计总结 (6)(八)参考文献 (7)设计说明书一、设计题目与原始条件××市某办公楼空气调节用制冷机房设计本工程为××市某办公楼空调用冷源——制冷机房设计,办公楼共五层,建筑面积40000m2,所供应的冷冻水温度为7/12℃。

二、方案设计该机房制冷系统为四管制系统,即冷却水供/回水管、冷冻水供/回水管系统。

经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器,再通过分水器分别送往办公楼的各个区域,经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组,通过冷水机组中的蒸发器实现降温过程。

从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔,经冷却塔冷却后返回冷水机组,如此循环往复。

考虑到系统的稳定安全运行,系统中配备补水系统,软化水系统,水处理系统等附属系统。

三、冷负荷的计算1.面积热指标q为90~140W/m2[1],取q=110 W/m22.根据面积热指标计算冷负荷Q z=110×40000=4.4×106W对于间接供冷系统一般附加7%~15%,这里选取12%。

Q= Q z(1+12%)=4.4×106×(1+12%)=4.963×106W=4963kW四、制冷机组的选择根据标准,属于较大规模建筑,宜取制冷机组3台,而且三台机组的容量相同。

所以每台制冷机组制冷量Q’=4963/3=1654.3 kW根据制冷量选取制冷机组具体型号如下:[3]名称:RC系列模块化冷水机组型号:RC130-13.0五、水力计算(一)冷冻循环水的管路水力估算假定冷冻水的流速为2m/s 1.根据公式 [3] d=103L=71.5×3L/s=214.5 L/s =0.2145m3/s, 三台机组总管d 1=370mm,取350mm,则管段流速为v=2.02m/s ,满足流速要求。

空调用冷冻站的设计说明书

空调用冷冻站的设计说明书

空调用冷冻站的设计说明书(总20页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录前言........................................................................................................... 错误!未定义书签。

一设计题目 ........................................................................................... 错误!未定义书签。

二设计目的 ........................................................................................... 错误!未定义书签。

三原始资料 ........................................................................................... 错误!未定义书签。

四设计内容 ........................................................................................... 错误!未定义书签。

1 制冷压缩机的型号与台数的选择 ................................................ 错误!未定义书签。

冷冻站的冷负荷的确定................................................................... 错误!未定义书签。

制冷装置型式的选择....................................................................... 错误!未定义书签。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

. I目录(一)设计题目与原始条件 (1)(二)方案设计 (1)(三)冷负荷的计算 (1)(四)制冷机组的选择 (1)(五)水力计算 (2)(六)设备选择 (3)(七)设计总结 (6)(八)参考文献 (7)设计说明书一、设计题目与原始条件××市某办公楼空气调节用制冷机房设计本工程为××市某办公楼空调用冷源——制冷机房设计,办公楼共五层,建筑面积40000m2,所供应的冷冻水温度为7/12℃。

二、方案设计该机房制冷系统为四管制系统,即冷却水供/回水管、冷冻水供/回水管系统。

经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器,再通过分水器分别送往办公楼的各个区域,经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组,通过冷水机组中的蒸发器实现降温过程。

从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔,经冷却塔冷却后返回冷水机组,如此循环往复。

考虑到系统的稳定安全运行,系统中配备补水系统,软化水系统,水处理系统等附属系统。

三、冷负荷的计算1.面积热指标q为90~140W/m2[1],取q=110 W/m22.根据面积热指标计算冷负荷Q z=110×40000=4.4×106W对于间接供冷系统一般附加7%~15%,这里选取12%。

Q= Q z(1+12%)=4.4×106×(1+12%)=4.963×106W=4963kW四、制冷机组的选择根据标准,属于较大规模建筑,宜取制冷机组3台,而且三台机组的容量相同。

所以每台制冷机组制冷量Q’=4963/3=1654.3 kW根据制冷量选取制冷机组具体型号如下:[3]名称:RC系列模块化冷水机组型号:RC130-13.0五、水力计算(一)冷冻循环水的管路水力估算假定冷冻水的流速为2m/s 1.根据公式[3]d=103L=71.5×3L/s=214.5 L/s =0.2145m3/s, 三台机组总管d 1=370mm,取350mm,则管段流速为v=2.02m/s ,满足流速要求。

单台机组流量L 1=71.5L/s=0.0715m3/s,其管径为213mm,取200mm,则管段流速v=1.93m/s ,满足流速要求。

(二)冷却循环水的管路水力估算 假定冷却水的流速为2m/s 根据公式d=103 [3]所以 L ’=0.032m3/s,进出口管径d1’=125mm,取150mm,则管段流速v=1.81m/s ,满足流速要求。

vL π4vL π4[3]六、设备选择(一)冷却塔的选择冷却塔选用开放式冷却塔,且为逆流式冷却塔,特点是安装面积小,高度大,适用于高度不受限制的场合,冷却水的进水温度为32℃,出水温度为37℃,冷却塔的补给水量为冷却塔的循环水量的2%~3%冷却塔的冷却水量和风量的数学计算表达式 G=3600Q c /(C △t w ) [5] △t w = t w1- t w2=37-32=5℃ Q c =1.3Q (活塞式制冷机组) Q c —冷却塔冷却热量 Q —制冷机负荷每台制冷机配一台冷却塔。

则 Q c =1.3×1.69=1654KW 每台冷却塔的水量计算:G=3600 Q c /(C △t w )=3600×1654÷(4.2×5)=2.835×105kg/h=283.5m 3/h 风量计算:Q=)/(360021ts ts c I I Qt s1—夏季空气调节室外计算湿球温度,查得27.7℃。

[3] t s2=ts1+5℃=32.7℃查焓湿图 得I s1=87kJ/kg I s2=115kJ/kg [6]所以 Q=3600×1654÷4.2÷(115-87)=50633kg/h=39250m 3/h (空气密度为1.29kg/m 3)选用三台型号一样的冷却塔,分别对应于三个制冷机组。

查说明书,选用CDBNL3系列低噪声型逆流冷却塔,型号为CDBNL3-300,主要参数如下:(二)冷却水泵的选择(开式系统)(1)扬程的计算:H=1.2(H1 + H2 + H3+ H4)H—冷却水泵的扬程H1—冷却水系统的沿程及局部阻力水头损失5.08m(由上面计算)H2—冷凝器部阻力水头损失(m),这里取5.6mH3—冷却塔中水的提升高度(m),这里取4.0mH4—冷却塔的喷嘴雾压力水头,常取5m因此冷却水泵所需的扬程H=1.2(H1 + H2 + H3+ H4)=23.62m。

(2)流量的确定:由制冷机组性能参数得板式冷凝器水量为91L/s,即327.6 m3/h,考虑到泄漏,附加10%的余量即为,327.6×(1+10%)=360.4 m3/h(2)冷却水泵的选择:根据以上所得流量和扬程,选择四台(三用一备)BKZ系列型号为200-400的空调专用水泵:(三)冷冻水泵的选择(1)流量的计算由制冷机组性能参数得板式冷凝器水量为71.5L/s,即257.4 m3/h,考虑到泄漏,附加10%的余量即为,257.4×(1+10%)=283.1 m3/h(2)扬程的估算,估计冷冻水泵的扬程约为40m(3)冷冻水泵的选择:根据以上计算的流量和扬程,选择四台(三用一备)BKZ系列型号为200-410A的空调专用水泵(四)分水器和集水器的选择分水器和集水器的管径可根据并联管道的总流量,通过该管径时的断面流速v=0.5~0.8m/s来确定。

[5]从分(集)水器上接出3根供向(来自)空调机组水管以及1根压力平衡管和1根来自(供向)冷水机组的水管,供水(回)管流速为2.0m/s取,d1=350mm,d2= d5=100mm, d3=d4 =125mm ,则总流通断面积为1002cm2,取分(集)水器流速为0.7m/s,那么分(集)水器的流通断面积应为1002×2.0÷0.7=2863 cm2,于是算出分(集)水器径为603mm,选用D600×10.0无缝钢管,实际流速为0.71m/s,满足要求。

L1=d1+60=410mm L2=d1+d2+120=570mm L3=d2+d3+120=345mmL4=d3+d4+120=370mm L5=d4+ d5`+120=345mm,L6= d5+60=160mm选择分(集)水器如下:(五)补水系统的确定1. 水箱的选择冷冻水的补水量为循环水量的3%—4%,这里取3%。

所以补水量为71.5×3×3600×3%=23166kg/h=23 m3/h又补水箱的大小应满足补水泵能连续运行1.5—2.5小时,这里取1.6小时。

所以补水箱的容积为V=(1.6×23166)÷103 m3≈35m32. 补水水泵的选择冷冻水系统是闭式的,补水泵即起补水的作用又能对冷冻水系统起定压作用。

根据以上可知补水流量为23 m3/h根据流量选择两台(一用一备)SB-X系列型号为65-40-150K的离心式清水单级泵:[7]3. 软化水设备型号的选择根据补水流量选用JYN系列全自动软化水设备:(六)冷却水、冷冻水电子水处理器根据冷却水流量982.8 m3/h,选用2台DSG系列电子水处理器:(七)定压装置可根据冷冻水补水量进行选择,由上面可得补水量为23m3/h,可选择GQS系列13号定压罐。

其具体性能参数如下(八)除污器的选择除污器和水过滤器的型号可以按连接管管径选顶,连接管管径与干管的管径相同。

七、设计总结在这次设计中,我学到了很多以前在理论课上学不到的东西。

这既包括理论知识在实践方面的运用,又包括在设计工作中应该注意的许多。

“纸上得来终觉浅,绝知此事要躬行。

”在短暂的设计过程中,我深深的感觉到自己所学知识的肤浅和在实际运用中的专业知识的匮乏,刚开始的一段时间里,对一些计算、思路感到无从下手,茫然不知所措,这让我感到非常的难过。

以前总感觉自己学得已经差不多了,一旦进行实际设计,才发现自己知道的是多么少,这时才真正领悟到“学无止境”的含义。

这也许是我一个人的感觉。

八、参考文献1.陆耀庆等,实用供热空调设计手册.:建筑工业,1993.6;2.郭庆堂等,实用制冷工程设计手册.:中国建筑工业,1994.4;3.路延魁等,空气调节设计手册.:中国建筑工业,1995.11;4.戴永庆等,溴化锂吸收式制冷空调技术实用手册.:机械工业,2000.4;5.董天禄等,离心式/螺杆式制冷机组及应用.:机械工业,2002.1;6.马最良等,民用建筑空调设计.:化学工业,2003.7;7.尉迟斌等,实用制冷与空调工程设计手册.:机械工业,2006.4;8.宋孝春等,民用建筑制冷空调设计资料集——蓄冷空调.:中国建筑工业,2003.9;9.宋孝春等,民用建筑制冷空调设计资料集——办公、公寓空调.:中国建筑工业,2003.9;10.空调所等,中央空调工程精选图集.:机械电力,2004.1;11.袁东立等,水源热泵设计图集.:中国建筑工业,2006.7;12.《房屋建筑制图统一标准》GBT50001-2010;13.《给排水制图标准》GB/T50106-2010;14.《建筑气候区划标准》GB50178-1993;15.《暖通空调制图标准》GB/T50114-2001;16.《民用建筑采暖通风与空气调节设计规》GB50736-2012。
