玻璃放电管工作原理及选型应用
放电管的原理选型及应用
放电管的原理选型及应用1. 放电管的基本原理放电管是一种电子器件，用于控制电流的传导。
其基本原理是利用气体放电的特性，通过控制电流和电压，使得放电管在工作时能够保持在激活和关闭状态之间。
2. 放电管的选型要点选择合适的放电管对于电路设计和性能的影响非常重要。
以下是放电管选型的一些要点：2.1 工作电压和电流放电管的工作电压和电流应根据具体的应用需求进行选取。
一般来说，工作电流和电压应在放电管的额定值范围内。
过高的电压和电流可能导致放电管损坏或性能下降。
2.2 放电方式放电管可以通过不同的方式进行放电，常见的方式有直流放电和交流放电。
根据实际需求选择适合的放电方式。
2.3 快速响应时间放电管的响应时间也是选择的重要考虑因素。
对于一些需要快速放电的应用，如电子闪光灯或激光器控制等，需要选择具有快速响应时间的放电管。
2.4 放电管的封装形式放电管的封装形式也需要考虑。
常见的封装形式包括插针式封装、表面贴装封装等。
根据具体的安装环境和要求进行选择。
3. 放电管的应用领域放电管由于其特殊的电特性，在许多领域都有广泛的应用。
3.1 电子闪光灯放电管常被用于电子闪光灯中的电路控制，能够实现高压快速放电，产生强大的闪光效果。
3.2 激光器控制激光器控制需要精确地控制电流和电压，放电管能够提供快速的开关控制，并保持在激活和关闭状态之间，从而实现激光器的精确控制。
3.3 电池管理系统放电管在电池管理系统中也有重要的应用。
通过放电管的控制，能够实现电池的快速放电，保护电池的性能和安全。
3.4 电力电子领域在电力电子领域，放电管常被应用于电源电路和开关电路中，实现电流和电压的控制。
4. 放电管的优势和劣势4.1 优势•快速响应时间，适用于需要精确控制的应用•高可靠性和长寿命，适用于长期稳定运行的场景•多种封装形式，适应不同的安装环境•强大的电流和电压控制能力4.2 劣势•需要外部电源供电•对工作环境的稳定性要求较高•成本较高，相对其他器件而言较昂贵5. 结论放电管作为一种重要的电子器件，其在控制电流传导和保护电路中扮演着重要角色。
放电管工作原理
放电管工作原理
放电管（Discharge Tube）是一种含有气体的封闭玻璃管，其
工作原理基于气体离子化和放电过程。
放电管内通常充满了惰性气体、稀有气体或气体混合物，如氩气、氖气、氦气等。
以下是放电管的工作原理：
1. 构造：放电管通常由两个电极构成，即正极（阳极）和负极（阴极）。
两个电极之间被填充了适当压力下的气体。
2. 加电：当外部电源施加高压电势差时，电势差足够大以使得气体电离。
通过在电极之间施加适当的电压（通常为几百伏至数千伏），电场强度超过气体的击穿电场强度，导致气体分子电离形成带电离子。
3. 电离：当高电压施加到放电管上时，电子被加速到足够高的能量，以足够强的碰撞将部分气体分子电离，产生正离子和自由电子。
4. 电流流动：正离子和自由电子在电场作用下向着相反的电极运动，并且沿着管内形成电流。
电流的大小和特性取决于放电管的结构和气体种类。
5. 稳定工作区：在达到一定电压和电流的情况下，放电管进入稳定工作区。
在这个区域内，放电管可以维持一定程度的电流，并且电流的特性（如亮度、频率等）与管内气体的种类和压强有关。
放电管在不同的应用领域具有广泛的用途，如气体放电显示器、气体放电灯、气体激光器、气体探测器等。
通过调节电压、气体种类和压强等参数，可以实现不同的放电效果和应用功能。
放电管介绍及选型(详解)
放电管介绍及选型(详解)放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。
气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。
其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以内。
气体放电管同流量大，但动作电压较难控制。
半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO 时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。
半导体放电管的保护机理和应用方式和气体放电管相同。
半导体放电管动作电压控制精确，通流量较小。
放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。
当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。
气体放电管气体放电管：气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。
放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。
在放电管的两电极上施加电压时，由于电场作用，管内初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管内气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

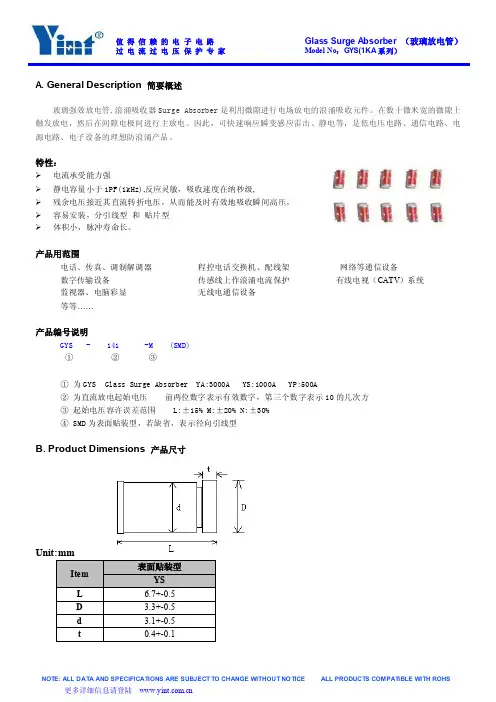

值得信赖的电子电路GLASSSURGEABSORBER（玻璃放电管）过电..
A. General Description 简要概述
玻璃强效放电管,浪涌吸收器Surge Absorber是利用微隙进行电场放电的浪涌吸收元件。
在数十微米宽的微隙上触发放电，然后在间隙电极间进行主放电。
因此，可快速响应瞬变感应雷击、静电等，是低电压电路、通信电路、电源电路、电子设备的理想防浪涌产品。
特性：
电流承受能力强
静电容量小于1PF(1kHz),反应灵敏，吸收速度在纳秒级,
残余电压接近其直流转折电压，从而能及时有效地吸收瞬间高压，
容易安装，分引线型和贴片型
体积小，脉冲寿命长。
产品用范围
电话、传真、调制解调器程控电话交换机、配线架网络等通信设备
数字传输设备传感线上作浪涌电流保护有线电视（CATV）系统
监视器、电脑彩显无线电通信设备
等等……
产品编号说明
GYS - 141 -M (SMD)
①②③
①为GYS Glass Surge Absorber YA:3000A YS:1000A YP:500A
②为直流放电起始电压前两位数字表示有效数字，第三个数字表示10的几次方
③起始电压容许误差范围 L:±15% M:±20% N:±30%
④ SMD为表面贴装型，若缺省，表示径向引线型
B. Product Dimensions 产品尺寸
C.Specification电气参数GYS(1KA系列）-M贴片系列
D. 焊接要求
E.典型电路。
玻璃放电管在预防地线断缺事故中的应用
０ 引言
在 电子 （ 电气） 电路 中 ，常 会遇 到外 界或 自身过 电压 的冲击 ，应对 这种 冲击 的办法 是在可 能遭受 侵 扰 的路线 上加设 防雷管 和 电涌 保护器 等器件 ；一 旦 过 电压 出现 ，该保 护器 件就会 瞬 时导通 ，将过 电压
线泄 放 而 造 成 人 身 电击 伤 害 ，还 会通 过 信 号 地 线
ＧＤ Ｎ 窜入 电路 中各个 环节 ，毁坏 其 中元器 件 ，甚 至
连 电源 端 的熔 断器 都会被烧 断 。
那 么过 电压保护 器类 的元器件 ，在保 护零 线Ｐ Ｅ 断缺 的情 况 下 ，能否 有效地 实施 对过 电压冲击 的保
护 ，通 过一个 实例来 说 明这个 问题 。
导致 的大 电流泄放 于保 护零线 Ｐ （ 线） Ｅ 即地 ，从而起
可靠运 行 。
护 零 线Ｐ ，这三 线 中 的保 护零 线 Ｐ 不接 或 是 没 接 Ｅ Ｅ
好 ，那 么 电路 中 的过 电压冲 击 不 仅 因无 法通 过Ｐ Ｅ
一
玻璃 放 电管是在 充有惰 性气体 氖或氩 ，且保 持 定气 压 的玻璃管 中 ，置入 集成硅 质半 导体 ，在 管 中保 持一 定 距 离 的 两个 电极 由玻 璃 管两 端 轴 向引
电子器 件 ，属 于 电涌 保护器 、突 波吸 收器 或 防雷管
信 号地 线Ｇ Ｄ Ｎ 与保 护零 线Ｐ 及 其 铁磁 材料 机箱 ，在 Ｅ
电路 结构上 是直 接设计 成 同电位 的， 电气 上是 “ 浑 然 一 体 ”的 。若 是 供 电 电源 的相 线 Ｌ 、零线 Ｎ 、保
类产品，是２ 世纪末推出的新生代产品，用于吸收 ０ 电气 电子线 路 中的过 电压 ， 以保 持整体 系统 的安全
放电管工作原理
放电管工作原理
放电管是一种嵌入灯管内部的装置，其工作原理是通过产生电弧放电来激发灯管中的气体，从而使灯管发出光线。
放电管的主要组成部分有两根电极，一根是正极（阳极），另一根是负极（阴极）。
在正常情况下，放电管内部的气体处于低压状态，无法发出光线。
当正负极的电压差达到一定值时，阴极上的电子开始被加速，从而获得足够的能量。
当电子撞击气体分子时，会将气体分子的电子从基态激发到高能级，同时自身也会损失能量，形成正离子。
这些激发态的气体分子在经过短暂的激发态存在时间后，会返回基态，释放出能量。
这些能量以光的形式散发出来，形成可见光。
在放电过程中，放电管内部的气体会发生电离和电子轰击过程，导致电流的流动。
电流的流动使得放电管内部的气体产生高温和高压，从而形成电弧放电。
电弧放电所产生的高温和高压使得放电管内部的气体发生化学反应和激发过程，产生光线。
放电管的光谱特性与放电管内部气体的种类密切相关。
不同种类的气体会发出不同波长的光线，从紫外线到红外线都有可能。
因此，通过选择不同种类的气体，可以产生不同颜色的光线。
总结起来，放电管的工作原理是通过电弧放电激发气体分子，使其产生光线。
该光线的颜色和强度取决于放电管内部气体的种类和工作条件。
玻璃放电管(SPG)选型技巧
UN Semiconductor
玻璃放电管（SPG）选型技巧
优恩半导体（UN）
玻璃放电管的选型：
玻璃放电管既可以用作电源电路的保护，也可以用作信号电路的保护；既可以用作共模保护，也可以用作差模保护。
但只能用在浪涌电流不大于3kA的地方。
直流击穿电压VS的选择：直流击穿电压VS的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
在有可能出现续流的地方（如电源电路）使用时，必须串联限流电阻或自恢复保险丝，防止玻璃放电管击穿后长时间导通而损坏。
玻璃放电管运用领域：
1.对电话、传真、调制解调器、程控电话交换机、配线架、网络等通信设备和数字传输设备，作浪涌电流保护；
2.传感线上作浪涌电流保护；
3.有线电视（CATV）系统的浪涌电流保护；
4.用作CRT监视器、电脑彩显和彩电静电保护；
5.轿车音频系统、无线电通信设备上作静电保护。
unsemi。
放电管工作原理
放电管工作原理
放电管，又称气体放电管，是一种利用气体放电现象来实现电气控制的器件。
它是一种电气元件，通常用于电子设备中的开关、放电、稳压等电路中。
放电管的工作原理主要是利用气体放电的特性，通过控制电压和电流来实现其工作状态的变化。
下面将从放电管的结构、工作原理和应用领域等方面进行详细介绍。
放电管的结构一般由两个电极和一个充满特定气体的玻璃管组成。
其中，两个电极分别为阴极和阳极，它们之间充满了一定压强的气体，如氖气、氩气等。
当施加一定电压时，气体放电现象就会发生，导致放电管的工作状态发生改变。
放电管的工作原理是基于气体放电现象。
当施加的电压小于放电管的触发电压时，放电管处于高阻态，不导电。
而当电压达到或超过触发电压时，气体放电现象就会发生，导致放电管的阻抗急剧下降，从而形成导通状态。
这样，通过控制电压的大小，可以实现放电管的开关控制。
放电管主要应用于电子设备的开关、稳压和保护电路中。
在开关电路中，放电管可以作为电压控制开关，实现电路的开闭。
在稳压电路中，放电管可以通过气体放电现象来实现稳定的电压输出。
在保护电路中，放电管可以用于过压保护，当电压超过设定值时，放电管将导通，将过压电流引向地，起到保护作用。
总的来说，放电管是一种利用气体放电现象来实现电气控制的器件。
它的工作原理是基于气体放电现象，通过控制电压和电流来实现其工作状态的变化。
放电管在电子设备中有着广泛的应用，可以实现开关、稳压和保护等功能。
希望通过本文的介绍，能够让大家对放电管的工作原理有一个更加清晰的认识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃放电管工作原理及选型应用
Socay（Sylvia）
1、产品简述
玻璃放电管（强效放电管、防雷管）是20世纪末新推出的防雷器件，它兼有陶瓷气体放电管和半导体过压保护器的优点：绝缘电阻高（≥108Ω）、极间电容小（≤0.8pF）、放电电流较大（最大达3kA）、双向对称性、反应速度快（不存在冲击击穿的滞后现象）、性能稳定可靠、导通后电压较低，此外还有直流击穿电压高（最高达5000V）、体积小、寿命长等优点。
其缺点是直流击穿电压分散性较大（±20%）。
按它的8/20μs波脉冲放电电流IPP 的大小分为SCC(3kA)、SCB(1kA)、SCA(500A)三个系列。
2、工作原理
玻璃放电管由封装在充满惰性气体的玻璃管中相隔一定距离的两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩,并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整(一般是200伏到几千伏)，而且可以保持在一个确定的误差范围内。
当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。
当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗,使其两端电压迅速降低。
玻璃放电管受到瞬态高能量冲击时，它能以10-9秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达千安量级的浪涌电流。
3、特性曲线
4、主要特性参数
①直流击穿电压
②通流量
③电容值
④绝缘电阻
⑤浪涌寿命
5、命名规则
6、封装及分类
7、产品特点
优点：
①击穿（导通）前相当于开路，电阻很大，没有漏电流或漏电流很小；
②击穿（导通）后相当于短路，可通过很大的电流，压降很小；
③脉冲通流容量（峰值电流）较大；500A、1kA、3kA三种；
④具有双向对称特性。
⑤电容值很小，小于0.8pF。
⑥响应速度都很快，小于1ns。
缺点：
①通流容量较陶瓷气体放电管小得多。
②击穿电压只有若干特定值。
③击穿电压分散性较大，为±20%。
8、选型及应用
①玻璃放电管既可以用作电源电路的保护，也可以用作信号电路的保护；既可以用作共模保护，也可以用作差模保护。
但只能用在浪涌电流不大于3kA的地方。
②直流击穿电压VS的选择：直流击穿电压VS的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
③在有可能出现续流的地方（如电源电路）使用时，必须串联限流电阻或自恢复保险丝，防止玻璃放电管击穿后长时间导通而损坏。
