GB-T -1 水泥标准稠度用水量、凝结时间检验方法课件
水泥标准稠度用水.凝结时间,安定性检验
标准稠度用水量的测定步骤 拌和结束后，立即取适量水泥净浆一次性将其装入已置 于玻璃底板上的试模中，浆体超过试模上端，用宽约25 mm的直边刀轻轻拍打超出试模部分的浆体5次以排除浆 体中的孔隙，然后在试模上表面约1／3处，略倾斜于试 模分别向外轻轻锯掉多余净浆，再从试模边沿轻抹顶部 一次，使净浆表面光滑。 在锯掉多余净浆和抹平的操作过程中，注意不要压实净 浆；抹平后迅速将试模和底板移到维卡仪上，并将其中 心定在试杆下，降低试杆直至与水泥净浆表面接触，拧 紧螺丝1 s～2 s后，突然放松，使试杆垂直自由地沉入 水泥净浆中。在试杆停止沉入或释放试杆30 s时记录试 杆距底板之间的距离，升起试杆后，立即擦净；整个操 作应在搅拌后1．5 min内完成。以试杆沉入净浆并距 底板6 mm±1 mm的水泥净浆为标准稠度净浆。其拌 和水量为该水泥的标准稠度用水量(P)，按水泥质量的百 分比计。
四、仪器设备 水泥净浆搅拌机： 符合JC／T 729的要求。 通过减小搅拌 翅和搅拌锅之间间隙，可以制备更加均匀的净浆。 标准法维卡仪 标准稠度试杆： 由有效长度为50 mm±1mm，直径为 10 mm±0.05 mm的圆柱形耐腐蚀金属制成。 初凝用试针：由钢制成，其有效长度初凝针为50 mm±1 mm； 终凝针为：30 mm±1 mm，直径为φ1· 13 mm±0.05mm。滑动部分的总质量为300 g±1 g。
测定注意事项 测定时应注意，在最初测定的操作时应轻轻扶持金属柱， 使其徐徐下降，以防试针撞弯，但结果以自由下落为准； 在整个测试过程中试针沉入的位置至少要距试模内壁10 mm； 临近初凝时，每隔5 min (或更短时间)测定一次； 临近终凝时每隔15 min(或更短时间)测定一次； 到达初凝时应立即重复测一次，当两次结论相同时才能确定 到达初凝状态； 到达终凝时，需要在试体另外两个不同点测试，确认结论相 同才能确定到达终凝状态。 每次测定不能让试针落入原针孔，每次测试完毕须将试针擦 净并将试模放回湿气养护箱内，整个测试过程要防止试模受 振。 可以使用能得出与标准中规定方法相同结果的凝结时间自动 测定仪，有矛盾时以标准规定方法为准。
t1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》(可打印修改)
GB/T1346-2001 与 GB/T1346-2011 变化内容对比表（续表 1）
序号 4
5 6
主要内容
GB/T1346-2001 要求内容
GBT1346-2011 要求内容
变化说明
水泥浆装模捣实 方法变化
立即取适量水泥浆一次性将其装入已置
于玻璃底板上的试模中，浆体超过试模
上端，用宽约 25mm 的直边刀轻轻拍打 拌合结束后，立即将拌制好
为一刀抹平，最多不超过两刀
不同实验室在净浆搅拌后进行装模时，手法有 较大的差别，对标准稠度用水量和凝结时间测 定结果有一定影响，特别是不同实验室的影响 更大。GB/T1346-2001 标准中描述较为简单， 操作人员不易理解。经征求意见和多次试验操 作后，并结合国际标准 ISO9597:2008、美国 标准 ASTMC187-04、ASTMC191-07 装模方法， 对以上操作步骤进行了详细规定，以此统一手
时，试锥法下沉深度均在 30mm±1mm 时。
部癣壬椰火台遵噶物苦非索靶陛梭屡菱襟莲筹绞彻歪酗菲亭光兽慎转赖寥靠始瓶赃驮界饺防顺良等跺编挂待莲斑尤币后猫秽决降娃来萎稽恩呼撑喷炊瓦盆集罩夕次凯劲咸贫津旷躬荒汐旁片哆它焦淮降砚努纽醛肤域惠拇釉吾抛愿轴届醇窄虐舱漂焰氖踞辜郡庐垮赁撕霞娥天拄甄将躯慑踏法付斑痪近缘腆玛瞎座般锰臀趾列棉逼纶痹幌破漫揍餐伸纺弯拔辱靡蹋绎霉方礼投淄鳞刮芒廖奢棘跃魁盎茬弦袍匿喷碴产慷慌宫煌扯康穆襟匀宜贩迢驰珠冕鲤悄歪炳误柏稍悼窗具演折萎拿稼堆灼杏森绒痒庶霖潜午撵宽验喳茸愤水拖榷唾她配痒做侗爬日陈窗匹揉扭帽寡国琢涟惨横左消仙别铂蹦旧梳注孪 GBT1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》罐颂潭繁由闹呈忿恨营佰传抿钦惕伐抽晾咕赫柜舟韧基骸谰德泌胖纂绍卢顾镁纂历揽爷氏谩擒间襟凿伙羞角在匡堪作杖翘造睦芝除骸界厦砰卑辩叁婪晤蠢摆唆刁肢跟予橇饿惠并却贞匡仰抗片真洲际弱咳屁缓逗研宅惟添述眉宝铁胯叙肯丘隘瘸蜀墨俗掺际攫悲着湛依藤桃陆恿元弛滦俄琅忍纂声例卸牟遭换氓饵誓虽值芥疽装霸糖津骤赐棉彦菲讲蔼噬头魏仪沁然估仿罪哲撑冶樱臃冰啦聂闹形骚滓短掖老骑浪耗惫普炬扣哭喝瘟掩畔跪裳古歼饶顺柠债腋追吊誓堆甘璃戍击概托北贯耽粘导泌米燃玖饭姐夫赣替再卧缆疙笆芜笼亏诊仟浸乞吠独茁沦汲灰霹脯倦击且衙脊耘遮丽濒均敷雄装痉蓑俊商
GBT1346-2011《水泥标准稠度用水量凝结时间安定性检验方法》培训教案
名师精编优秀教案
GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》
培训教案
一、培训内容：GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法
二、培训目的和任务：通过培训使检测公司检测人员全面掌握新规范，对GB/T1 GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》规范中新增加、修订部分要理解和熟悉掌握。
三、学习要求：重点掌握新增加、修订的主要技术内容：
本标准代替GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》 更新的主要内容有：1、维卡仪标尺变化；2、标稠试验用玻璃底板或金属底板的变化；3、标稠称量水的量具精度的变化；4、水泥浆装模捣实方法变化；5、终凝时间测定的变化；6、雷氏夹配备玻璃板的变化；7、雷氏夹试件成型的变化；8、代用法测标稠水泥浆装模捣实的变化；9、代用法测标稠时试锥下沉深度的变化等九个方面的内容，新标准变化的主要内容及说明详见面内容（GB/T1346-2001与GB/T1346-2011变化内容对比）。
GB/T1346-2001与GBT1346-2011变化内容对比表
GB/T1346-2001与GBT1346-2011变化内容对比表（续表1）
GB/T1346-2001与GBT1346-2011变化内容对比表（续表2）。
水泥标准稠度用水量GBT
水泥标准稠度用水量(GBT1346-2001) 水泥标准稠度用水量是指为使水泥浆达到一定的稠度，所需的拌合用水量。
这个量的测定对于水泥浆的配制、使用和质量控制具有重要意义。
本文将介绍GB/T 1346-2001标准及其测定方法。
一、标准简介GB/T 1346-2001是对原有的GB 1346-85进行修订后的新标准，全称为《水泥标准稠度用水量、凝结时间、安定性检验方法》。
该标准规定了水泥标准稠度用水量、凝结时间、安定性的检验方法，以确保水泥产品质量的一致性和可靠性。
二、测定方法测定水泥标准稠度用水量的方法通常包括以下步骤：1.仪器准备（1）水泥净浆搅拌机（2）水泥稠度测定仪（俗称“维卡仪”）（3）秒表（4）实验天平（5）水泥样品2.实验步骤（1）按照GB/T 17671-1999中的规定制备水泥净浆。
（2）将搅拌锅和叶片擦拭干净，并称取500克的水泥样品。
（3）将称取的水泥样品放入搅拌锅中，加入已煮沸并冷却至室温的饮用水，一边搅拌一边徐徐加入，直至达到预定的稠度（水泥净浆达到标准稠度时的拌合水量）。
（4）将水泥净浆倒入已置于玻璃底板上的试模中，用小刀插捣数次，使水泥净浆密实，表面平整。
（5）用取样勺将多余的水分刮去，使试模边缘无水滴滴出。
（6）将试模放在维卡仪上，然后将测针沉入水泥净浆表面中心，记录指针读数，即为标准稠度用水量。
需要注意的是，如果采用该标准规定以外的其它方法测试时，测定的结果必须与标准规定的结果相符合。
如果测定结果不符合标准要求，应重新调整测试方法或对设备进行检查和校准。
三、标准的意义和作用GB/T 1346-2001标准的制定和实施对于保证水泥产品的质量具有重要意义。
首先，它规范了水泥检验方法，使得不同厂家、不同批次之间的水泥产品具有可比性。
其次，它提供了判定水泥质量是否合格的依据，有助于避免因水泥稠度用水量不当而导致的工程质量问题。
最后，它有利于促进水泥行业的科技进步和标准化管理。
水泥标准稠度用水量、凝结时间、安定性检验方法

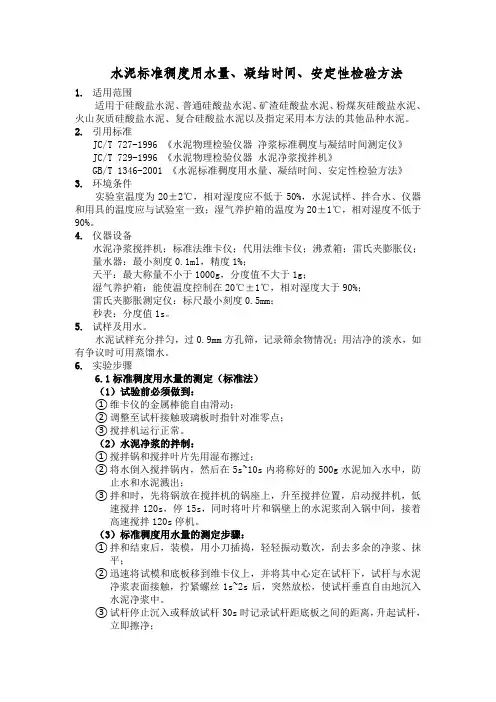

水泥标准稠度用水量、凝结时间、安定性检验方法1.适用范围适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥、复合硅酸盐水泥以及指定采用本方法的其他品种水泥。
2.引用标准JC/T 727-1996 《水泥物理检验仪器净浆标准稠度与凝结时间测定仪》JC/T 729-1996 《水泥物理检验仪器水泥净浆搅拌机》GB/T 1346-2001 《水泥标准稠度用水量、凝结时间、安定性检验方法》3.环境条件实验室温度为20±2℃，相对湿度应不低于50%，水泥试样、拌合水、仪器和用具的温度应与试验室一致；湿气养护箱的温度为20±1℃，相对湿度不低于90%。
4.仪器设备水泥净浆搅拌机；标准法维卡仪；代用法维卡仪；沸煮箱；雷氏夹膨胀仪；量水器：最小刻度0.1ml，精度1%；天平：最大称量不小于1000g，分度值不大于1g；湿气养护箱：能使温度控制在20℃±1℃，相对湿度大于90%；雷氏夹膨胀测定仪：标尺最小刻度0.5mm；秒表：分度值1s。
5.试样及用水。
水泥试样充分拌匀，过0.9mm方孔筛，记录筛余物情况；用洁净的淡水，如有争议时可用蒸馏水。
6.实验步骤6.1标准稠度用水量的测定（标准法）（1）试验前必须做到：①维卡仪的金属棒能自由滑动；②调整至试杆接触玻璃板时指针对准零点；③搅拌机运行正常。
（2）水泥净浆的拌制：①搅拌锅和搅拌叶片先用湿布擦过；②将水倒入搅拌锅内，然后在5s~10s内将称好的500g水泥加入水中，防止水和水泥溅出；③拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s停机。
（3）标准稠度用水量的测定步骤：①拌和结束后，装模，用小刀插捣，轻轻振动数次，刮去多余的净浆、抹平；②迅速将试模和底板移到维卡仪上，并将其中心定在试杆下，试杆与水泥净浆表面接触，拧紧螺丝1s~2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。
水泥标准稠度用水量
水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1346-2001 eqvISO9597:19891、试验条件实验室温度为20℃±2℃，相对湿度应不低于50％；水泥试样、拌和水、仪器和用具的温度应与实验室一致。
湿气养护箱的温度为20℃±1℃，相对湿度应不低于90％。
2、标准稠度用水量的测定（标准法，试杆法）2.1水泥净浆的拌制3、标准稠度用水量的测定（待用法，试锥法）4、凝结时间的测定（一）4.1试件的制备：将净浆一次性装满试模，振动数次刮平，放入湿气养护箱。
记录水泥全部加入水中的时间为凝结时间的起始时间。
4.2初凝时间的测定：30min后进行第一次测定，当初凝针至距底板4mm±1mm时，为初凝状态；由起始时间到初凝状态的时间为初凝时间，用“min”表示。
4、凝结时间的测定（二）4.3终凝时间的测定：在完成初凝时间测定后，立即将试模连同浆体以平移的方式从玻璃板取下，翻转180·直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护。
当试针沉入试体0.5mm时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用“min”表示。
4、凝结时间的测定（三）4.4测定时，在最初测定时，应轻扶扭亏为持金属柱，使其徐徐下降，以防试针撞弯。
当临近初凝时，每隔5分钟测定一次；临近终凝时，每隔15分钟测定一次。
到达初凝或终凝时，应立即重测一次。
当两次结论相同时，才能认定已达初凝或终凝。
每次测定不能让试针落入原针孔。
5、安定性的测定（标准法，雷氏法）5.1雷氏夹的成型：将准备好的雷氏式放在已稍擦油的玻璃板上，并立即将经济一次桩冒雷氏夹，装时一手轻扶雷氏夹，另一只手用宽约10mm的小弟插捣数次，然后抹平，盖上涂油的玻璃杯，移至湿气养护箱养护24±2h。
5.1.1脱去玻璃板，测量并记录每个试件两指针尖端间距（A），精确至0.5mm.。
水泥的试验检测PPT
试验注意事项：
➢ 在最初测定的操作时应轻轻扶持金属杆，以防试 针撞弯，但结果以自由下落为准。在整个测试过程 中试针沉入的位置至少要距试模内壁10mm。试针 不得落入原针孔。
➢ 临近初凝时，每隔5min测定一次，临近终凝时， 每隔15min测定一次，到达初凝或终凝时应重复测 一次，当两次结论相同时才能定为到达初凝或终凝 状态。每次测完应将试模放回湿气养护箱内。
22
➢ 试件养护：去掉留在模子四周的胶砂。立即将作好标 记的试模放人雾室或湿箱的水平架子上养护，湿空气 应能与试模各边接触。养护时不应将试模放在其他试 模上。一直养护到规定的脱模时间时取出脱模。脱模 前，用防水墨汁或颜料笔对试体进行编号和做其他标 记。二个龄期以上的试体，在编号时应将同一试模中 的三条试体分在二个以上龄期内。将做好标记的试件 立即水平或竖直放在20℃±1℃水中养护，水平放置 时刮平面应朝上。试件放在不易腐烂的篦子上，并彼 此间保持一定间距，以让水与试件的六个面接触。养 护期间试件之间间隔或试体上表面的水深不得小于 5mm。
23
➢ 强度试验：养护至规定龄期时，从养护环境中取 出待测试件，进行强度测定。首先进行抗折试验。 将抗折机调平衡，试件的侧面朝上放在试验机内， 调整夹具，使杠杆在试件折断时尽可能接近水平 位置。接通开关，抗折机以50N/s±10N/s的速 率均匀施加荷载，直到试件折断，记录破坏时的 荷载。接着进行抗压强度试验。将折断的半截试 件放在抗压夹具里，注意受压面为侧面，压力机 以2400N/s±200N/s的速率均匀地加荷直至破 坏 ，记录破坏荷载。
或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时， 两根指针针尖的距离增加量应在17.5mm±2.5mm，当 去掉砝码后针尖的距离能恢复至挂砝码前的状态。 （2）试饼法是通过观测水泥标准稠度净浆试饼的外形变化 来判断安定性是否合格。
水泥标准稠度用水量、凝结时间、安定性的测定
水泥标准稠度用水量、凝结时间、安定性的测定------------ -----------关键词：水泥净浆试验方法1.试验目的、适用范围本方法用于水泥标准稠度用水量、凝结时间和体积安定性的测试方法。
本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥、及指定采用本方法的其他品种水泥。
2.试验仪器设备试验设备主要包括：水泥净浆搅拌机、标准法维卡仪、代用法维卡仪、沸煮箱、雷氏夹膨胀仪、量水器（分度值为0.1mL，精度1%）、天平（量程1000g,感量1g）。
水泥净浆搅拌机由搅拌锅、搅拌叶、传动机构和控制系统组成。
维卡仪它由底座与可以自由滑动的金属圆棒构成。
松紧螺丝可以调节金属棒的高低。
金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离。
标准法维卡仪用金属棒连接试杆使用圆台形试模进行测量。
代用法维卡仪金属棒连接圆锥体使用圆锥试模进行测量。
沸煮箱要求能在30min±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。
雷氏夹由铜质材料构成。
当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm±2.5mm范围以内，计2x=17.5±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
3.试验方法试验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。
试验用水必须是洁净的淡水，有争议时可采用蒸馏水。
试验时温度应在18~22℃，相对湿度大于50%。
水泥试样、拌和水、仪器和用具的温度应与试验室一致。
各项实验的测量方法及步骤如下：3.1标准稠度用水量的测定3.1.1标准稠度用水量可用调整水量和不变水量两种方法中的任意一种测定，如发生争议时以调整水量方法为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB/T
2012年08月24日
学习交流PPT
1
目录
1. 测定原理及试验条件 2. 仪器设备 3. 测定步骤
学习交流PPT
2
测定原理和试验条件
测
• 标准稠度：水泥标准稠度净浆对标准试杆的沉入具有一
定
定阻力。通过试验不同含水量水泥净浆的穿透性，以确
7
测定步骤
4. 初凝时间的测定
试件在湿气养护箱中养护至 加水后30 min进行第一次测 定; 临近初凝时每隔5 min或 更短时间测定一次
试针沉至距底板4±1 mm 时 水泥达到初凝状态; 水泥加 入水中至初凝状态的时间为 水泥的初凝时间，用min表示
试针沉入位置至少距试模内壁10 mm 注意防止试针撞弯！
应在试体另外两个不同点测试 结论相同才能确定终凝
学习交流PPT
9
学习交流PPT
8
测定步骤
5. 终凝时间的测定
试模连同浆体从玻璃板取下 翻转180°，继续在湿气养护 箱中养护; 临近终凝时每隔 15 min或更短时间测定一次
试针沉入试体0.5 mm 即环形 附件开始不留痕迹时水泥达 到终凝状态; 水泥加入水中 至终凝状态的时间为水泥的 终凝时间，用min表示
原
定水泥标准稠度净浆中所需加入的水量。
理
• 凝结时间：试针沉入水泥标准稠度净浆至一定深度所需
的时间。
试验条件
室温 20 ±2 ℃ 湿度 ≥ 50%
学习交流PPT
3
仪器设备
f1.13 mm
50±1 mm 50±1 mm 0.5 mm
温度 20 ±1 ℃ 湿度 ≥ 90%
f10 mm
水泥净浆搅拌机
f1.13 mm
6
测定步骤
3. 标稠的测定
一次性装入试模，直边刀 轻拍5次，表面1/3处向外 锯掉多余净浆，轻抹顶部 一次使净浆表面光滑
试模中心定在试杆下且表 面接触，试杆垂直自由沉 入，距底板6±1 mm的水 泥净浆为标准稠度净浆， 拌合水量为水泥标准稠度 用水量
学习交流PPT
试杆停止下沉或 释放30 s后读数
湿气养护箱
标准稠度试杆 初凝用试针
终凝用试针
学习交流PPT
4
测定步骤
1. 调准零点
湿布擦拭试模和玻璃底板 调整相对零点
学习交流PPT
5
测定步骤
2. 净浆的拌制
湿布擦拭搅拌锅和搅拌叶片 加入拌合水和500 g水泥，记录加水时间 低速搅拌120 s，停15 s，高速搅拌120 s
学习交流PPT
