实验报告：牛顿差值多项式&三次样条问题：在区间[-1,1]上分别取n=10、20用两组等距节点对龙格函数21()25f x x作多项式插值及三次样条插值，对每个n 值，分别画出插值函数及()f x 的图形。
实验目的：通过编程实现牛顿插值方法和三次样条方法，加深对多项式插值的理解。
应用所编程序解决实际算例。
实验要求：1． 认真分析问题，深刻理解相关理论知识并能熟练应用；2． 编写相关程序并进行实验；3． 调试程序，得到最终结果；4． 分析解释实验结果；5． 按照要求完成实验报告。
实验原理：详见《数值分析 第5版》第二章相关内容。
实验内容：（1）牛顿插值多项式1.1 当n=10时：在Matlab 下编写代码完成计算和画图。
结果如下：代码：clear allclcx1=-1:0.2:1;y1=1./(1+25.*x1.^2);n=length(x1);f=y1(:);for j=2:nfor i=n:-1:jf(i)=(f(i)-f(i-1))/(x1(i)-x1(i-j+1));endendsyms F x p ;F(1)=1;p(1)=y1(1);for i=2:nF(i)=F(i-1)*(x-x1(i-1));p(i)=f(i)*F(i);endsyms PP=sum(p);P10=vpa(expand(P),5);x0=-1:0.001:1;y0=subs(P,x,x0);y2=subs(1/(1+25*x^2),x,x0);plot(x0,y0,x0,y2)grid onxlabel('x')ylabel('y')P10即我们所求的牛顿插值多项式，其结果为：P10（x）=-220.94*x^10+494.91*x^8-9.5065e-14*x^7-381.43*x^6-8.504e-14*x^5+123.36*x^4+2.0202e-1 4*x^3-16.855*x^2-6.6594e-16*x+1.0并且这里也能得到该牛顿插值多项式的在[-1，1]上的图形，并和原函数进行对比（见Fig.1）。
C _数值分析_三次样条插值_自动选取步长梯形法_ROMBERG求积法_列主元高斯消去法_列主元LU分解法_JACOBI迭
//系数矩阵 //右端项 //中间项 //输出 //选取列主元的比较器
int i,j,k;
//计数器
void main() {
cout << "请输入线性方程组（ai1，ai2，ai3......ain, yi）："<<endl; for ( i = 0; i < N ;i++) {
for (int j = 0; j< N ;j++ ) cin >> A[i][j];
A[i][j] = A[i][j] - T * A[k][j]; } } } X[N-1] = B[N-1]/A[N-1][N-1]; for (i = N-2; i >=0 ; i--) {
6
double Temp = 0; for (int j = i+1; j<N ;j++)
Temp = Temp + A[i][j] * X[j]; X[i] = (B[i] - Temp) /A[i][i]; } cout << "线性方程组的解（X1，X2，X3......Xn）为："<<endl; for( i = 0; i < N ;i++) { cout << X[i] <<" "; } } 运行结果截图：
double fun(double a) {
return 2/( 1+a*a ); } double SelfSelLength(double R_a,double R_b,double e) {
double h = (R_b-R_a)/2; double R1 = (fun(R_a)+fun(R_b)) * h; int n = 1; double R0; double S; double E; do //每当误差值不符合要求时，计算下一个 result 值 {
西北农林科技大学数值分析数值法实验报告
数值法实验报告专业班级：信息与计算科学121 姓名：金辉 学号：20120142801）实验目的本次实验的目的是熟练《数值分析》第二章“插值法”的相关内容，掌握三种插值方法：牛顿多项式插值，三次样条插值，拉格朗日插值，并比较三种插值方法的优劣。
本次试验要求编写牛顿多项式插值，三次样条插值，拉格朗日插值的程序编码，并在MATLAB 软件中去实现。
2）实验题目 实验一：试用44据进行插值。
用图给出{（x i ，y i ），x i =0.2+0.08i ，i=0，1, 11, 10}，P 4（x ）及S （x ）。
实验二：在区间[-1,1]上分别取10,20n =用两组等距节点对龙格函数21()125f x x =+作多项式插值及三次样条插值，对每个n 值，分别画出插值函数即()f x 的图形。
实验三：可以得到平方根函数的近似，在区间[0,64]上作图。
（1）用这9各点作8次多项式插值L 8(x).（2）用三次样条（自然边界条件）程序求S （x ）。
从结果看在[0,64]上，那个插值更精确；在区间[0,1]上，两种哪个更精确？3）实验原理与理论基础《数值分析》第二章“插值法”的相关内容，包括：牛顿多项式插值，三次样条插值，拉格朗日4）实验内容 实验一：试用44据进行插值。
用图给出{（xi ，yi），xi=0.2+0.08i，i=0，1, 11, 10}，P4（x）及S（x）。
(1)首先我们先求牛顿插值多项式，此处要用4次牛顿插值多项式处理数据。
已知n次牛顿插值多项式如下：P n =f(x)+f[x,x1](x-x)+ f[x,x1,x2](x-x) (x-x1)+···+f[x0,x1， (x)n](x-x) ···(x-xn-1)我们要知道牛顿插值多项式的系数，即均差表中得部分均差。
在MATLAB的Editor中输入程序代码，计算牛顿插值中多项式系数的程序如下：function varargout=newtonliu(varargin)clear,clcx=[0.2 0.4 0.6 0.8 1.0];fx=[0.98 0.92 0.81 0.64 0.38];newtonchzh(x,fx);function newtonchzh(x,fx)%由此函数可得差分表n=length(x);fprintf('*****************差分表*****************************\n');FF=ones(n,n);FF(:,1)=fx';for i=2:nfor j=i:nFF(j,i)=(FF(j,i-1)-FF(j-1,i-1))/(x(j)-x(j-i+1));endendfor i=1:nfprintf('%4.2f',x(i));for j=1:ifprintf('%10.5f',FF(i,j));endfprintf('\n'); end由所以有四次插值牛顿多项式为：P 4（x ）=0.98-0.3(x-0.2)-0.62500 (x-0.2)(x-0.4) -0.20833(x-0.2)(x-0.4)(x-0.6)-0.52083 (x-0.2)(x-0.4)(x-0.6)(x-0.8）(2)接下来我们求三次样条插值函数。
样条插值实验报告
四、三次样条插值1. 样条函数插值的原理给定区间［a,b］上划分A:a=x<x<<x<x=b，若分段函数S(x)满足:01n-1n1.S(x)在各个子区间［x,x］,i=0,1,,n-1上均为x的三次多项式；ii+12.S(x)在整个区间［a,b］上有直至二阶的连续导数。
则称S(x)为［a,b］上依次划分的三次样条函数，简称样条函数。
具体地有分段表达式：ax3+bx2+cx+d,x G[x,x]000001ax3+bx2+cx+d,x G[x,x]111112S(x)=\ax3+bx2+cx+d,x G[x,x](1)222223ax3+bx2+cx+d,x G[x,x]、°*n-1n—T•••n-1n-1n-1n共有4n个参数a,b,c,d,i=0,1,,n，它们在内节点处满足iiii'S(x)=S(x),…i-0i+0<S'(x)=S'(x),i=1,2,,n-1.(2)i-0i-0S''(x)=S''(x),Ji-0i+0满足样条函数定义的函数集合称为分划A上的三次样条函数空间，记为S(3,A),可以证明S(3,A)为线性空间。
若S(x)G S(3,A)，且进一步满足插值条件S(x)=y=f(x),i=0,1,,n(3)iii其中y为节点x处的给定函数值(若被插函数了(x)已知;••则用了(x)代替之)，iii则称S(x)为以x,x,,x,x为节点的三次样条函数。
01n-1n其中式(3)插值节点提供了n+1个约束条件；加上式(2)的3n-3个，合起来共有4n-2个；欲求4n个待定参数的唯一解；尚缺两个条件。
这两个条件一般由样条函数的边界条件提供。
常用三类边界条件;他们分别与三次样条函数;构成不同边界条件的样条函数插值问题。
2. 三类样条函数插值问题2.1第二类边界条件给定边界条件两端的一阶导数值：S'(x)=y'=m,S'(x)=y'=m000nnn这相当于样条两短处的方向给定(压铁在两端点的压力方向确定)，对应的插值问题如下：对于分划A:a=x<x<<x<x=b,给定节点对应的函数值01n—1ny,y,y,,y,以及两端点处的一阶导数值y'=m,y'=m，求三次样条函数012n00nnS(x)，使…f S(x)=y,i=0,1,,n2iiI S'(x)=m,S'(x)=mJ00n…n2.2第一类边界条件给定边界两端的二阶导数值：S''(x)=y''=M,S''(x)=y''=M000nnn这相当于在样条两端处外加一个力矩，使梁两端点处有相应的曲率。
三次样条插值方法的应用
CENTRAL SOUTH UNIVERSITY数值分析实验报告三次样条插值方法的应用一、问题背景分段低次插值函数往往具有很好的收敛性，计算过程简单，稳定性好，并且易于在在电子计算机上实现，但其光滑性较差，对于像高速飞机的机翼形线船体放样等型值线往往要求具有二阶光滑度，即有二阶连续导数，早期工程师制图时，把富有弹性的细长木条（即所谓的样条）用压铁固定在样点上，在其他地方让他自由弯曲，然后沿木条画下曲线，称为样条曲线。
样条曲线实际上是由分段三次曲线并接而成，在连接点即样点上要求二阶导数连续，从数学上加以概括就得到数学样条这一概念。
下面我们讨论最常用的三次样条函数及其应用。
二、数学模型样条函数可以给出光滑的插值曲线（面），因此在数值逼近、常微分方程和偏微分方程的数值解及科学和工程的计算中起着重要的作用。
设区间[]b ,a 上给定有关划分b x x n =<<<=Λ10x a ，S 为[]b ,a 上满足下面条件的函数。
● )(b a C S ,2∈；● S 在每个子区间[]1,+i i x x 上是三次多项式。
则称S 为关于划分的三次样条函数。
常用的三次样条函数的边界条件有三种类型：● Ⅰ型 ()()n n n f x S f x S ''0'',==。
● Ⅱ型 ()()n n n f x S f x S ''''0'''',==，其特殊情况为()()0''''==n n x S x S 。
● Ⅲ型 ()()Λ3,2,1,0,0==j x S x S n j j ，此条件称为周期样条函数。
鉴于Ⅱ型三次样条插值函数在实际应用中的重要地位，在此主要对它进行详细介绍。
三、算法及流程按照传统的编程方法，可将公式直接转换为MATLAB可是别的语言即可；另一种是运用矩阵运算，发挥MATLAB在矩阵运算上的优势。

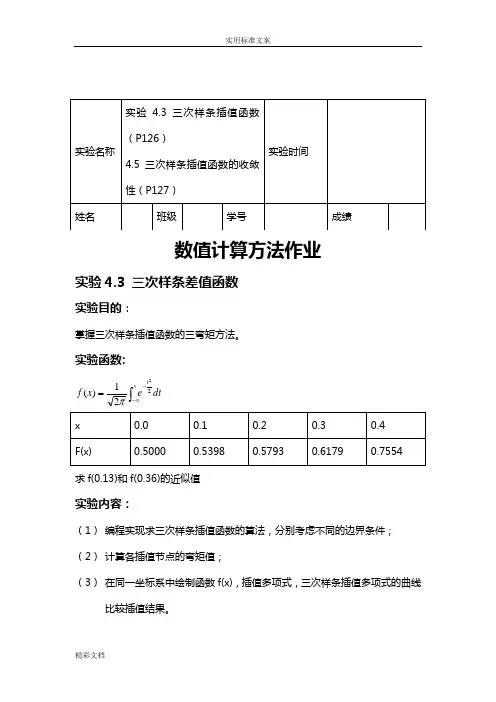

数值分析报告作业-三次样条插值
数值计算方法作业实验4.3 三次样条差值函数实验目的：掌握三次样条插值函数的三弯矩方法。
实验函数:dt ex f xt ⎰∞--=2221)(πx 0.0 0.1 0.2 0.3 0.4 F(x)0.50000.53980.57930.61790.7554求f(0.13)和f(0.36)的近似值实验内容：（1） 编程实现求三次样条插值函数的算法，分别考虑不同的边界条件； （2） 计算各插值节点的弯矩值；（3） 在同一坐标系中绘制函数f(x)，插值多项式，三次样条插值多项式的曲线比较插值结果。
实验名称 实验4.3三次样条插值函数（P126）4.5三次样条插值函数的收敛性（P127）实验时间姓名班级学号成绩实验4.5 三次样条差值函数的收敛性实验目的：多项式插值不一定是收敛的，即插值的节点多，效果不一定好。
对三次样条插值函数如何呢？理论上证明三次样条插值函数的收敛性是比较困难的，通过本实验可以证明这一理论结果。
实验内容：按照一定的规则分别选择等距或非等距的插值节点，并不断增加插值节点的个数。
实验要求：（1）随着节点个数的增加，比较被逼近函数和三样条插值函数的误差变化情况，分析所得结果并与拉格朗日插值多项式比较；（2）三次样条插值函数的思想最早产生于工业部门。
作为工业应用的例子，考虑如下例子：某汽车制造商根据三次样条插值函数设计车门曲线，其中一段数据如下：x0 1 2 3 4 5 6 7 8 9 10 ky0.0 0.79 1.53 2.19 2.71 3.03 3.27 2.89 3.06 3.19 3.29 ky 0.8 0.2 k算法描述：拉格朗日插值：错误!未找到引用源。
其中错误!未找到引用源。
是拉格朗日基函数，其表达式为：()∏≠=--=nij j j i ji x x x x x l 0)()(牛顿插值：))...()(](,...,,[....))(0](,,[)0](,[)()(1102101210100----++--+-+=n n n x x x x x x x x x x f x x x x x x x f x x x x f x f x N其中⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧--=--=--=-)/(]),...,[],...,[(]...,[..],[],[],,[)()(],[01102110x x x x x f x x x f x x x f x x x x f x x f x x x f x x x f x f x x f n n n n i k j i k j k j i ji j i j i三样条插值：所谓三次样条插值多项式Sn(x)是一种分段函数，它在节点Xi(a<X0<X1……<Xn<b)分成的每个小区间[x i-1,x i ]上是三次多项式，其在此区间上的表达式如下：],[),6()6(]6)([6)(6)()(111113131i i ii i i i i i i i i i i i i i i i i i x x x h yM h M h h y x M M h h y y h x x Mi h x x M x S -------∈-+-+---+-+-=式中Mi=)(i x S ''.因此，只要确定了Mi 的值，就确定了整个表达式，Mi 的计算方法如下：令⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=---+=+=+=+--++++++],,[6)(6111111111i i i i i i i i i i i i i i i i i i i ix x x f h y y h y y h h d h h h h h h λμ则Mi 满足如下n-1个方程：1,...2,1,211-==+++-n i d M M M i i i i i i λμ 常用的边界条件有如下几类：（1） 给定区间两端点的斜率m 0,m n ,即n n n m y x S m y x S ='='='=')(,)(000 （2） 给定区间两端点的二阶导数M0，Mn,即n n n M y x S M y x S =''=''=''='')(,)(000 （3） 假设y=f(x)是以b-a 为周期的周期函数，则要求三次样条插值函数S （x ）也为周期函数，对S （x ）加上周期条件2,1,0),0()0()(0)(=-=+p x S x S n p p对于第一类边界条件有⎪⎪⎩⎪⎪⎨⎧--=+--=+--)(62)(6211001110n n nn nn ih y y mn h M M m h y y h M M对于第二类边界条件有⎩⎨⎧=+=+-nn n n d M M d M M 2210100μλ其中nn n n nn n M u x x f m h d M m x x f h d )1(2]),[(6)1(2)],[(6100001010-+-=-+-=-μλλ那么解就可以为⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡⎪⎪⎪⎪⎪⎪⎪⎪⎭⎫ ⎝⎛----n n n n n n n d d d d d M M M M M 1210121011...2...............2............................1..2.1......0..2μλμλμλ 对于第三类边界条件，)0()0(,,000-=+==n n n x S x S M M y y ，由此推得0010012d M M M n =-++μλ，其中]),1[],[(6,,101010110n n nn n n x x f x x f h h d h h h h h h --+=+=+=μλ，那么解就可以为： ⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡⎪⎪⎪⎪⎪⎪⎪⎪⎭⎫ ⎝⎛-------1221012101221100...2.............2..............................2..,,.......,..22n n n n n n n d d d d d M M M M M n μλλμλμμλ 程序代码： 1拉格朗日插值函数Lang.mfunction f=lang(X,Y,xi) %X 为已知数据的横坐标 %Y 为已知数据的纵坐标 %xi 插值点处的横坐标%f 求得的拉格朗日插值多项式的值 n=length(X); f=0; for i=1:n l=1; for j=1:i-1l=l.*(xi-X(j))/(X(i)-X(j)); end ; for j=i+1:nl=l.*(xi-X(j))/(X(i)-X(j));end;%拉格朗日基函数f=f+l*Y(i);endfprintf('%d\n',f)return2 牛顿插值函数newton.mfunction f=newton(X,Y,xi)%X为已知数据的横坐标%Y为已知数据的纵坐标%xi插值点处的横坐标%f求得的拉格朗日插值多项式的值n=length(X);newt=[X',Y'];%计算差商表for j=2:nfor i=n:-1:1if i>=jY(i)=(Y(i)-Y(i-1))/(X(i)-X(i-j+1));else Y(i)=0;endendnewt=[newt,Y'];end%计算牛顿插值f=newt(1,2);for i=2:nz=1;for k=1:i-1z=(xi-X(k))*z;endf=f+newt(i-1,i)*z;endfprintf('%d\n',f)return3三次样条插值第一类边界条件Threch.mfunction S=Threch1(X,Y,dy0,dyn,xi) % X为已知数据的横坐标%Y为已知数据的纵坐标%xi插值点处的横坐标%S求得的三次样条插值函数的值%dy0左端点处的一阶导数% dyn右端点处的一阶导数n=length(X)-1;d=zeros(n+1,1);h=zeros(1,n-1);f1=zeros(1,n-1);f2=zeros(1,n-2);for i=1:n%求函数的一阶差商h(i)=X(i+1)-X(i);f1(i)=(Y(i+1)-Y(i))/h(i);endfor i=2:n%求函数的二阶差商f2(i)=(f1(i)-f1(i-1))/(X(i+1)-X(i-1));d(i)=6*f2(i);endd(1)=6*(f1(1)-dy0)/h(1);d(n+1)=6*(dyn-f1(n-1))/h(n-1);%¸赋初值A=zeros(n+1,n+1);B=zeros(1,n-1);C=zeros(1,n-1);for i=1:n-1B(i)=h(i)/(h(i)+h(i+1));C(i)=1-B(i);endA(1,2)=1;A(n+1,n)=1;for i=1:n+1A(i,i)=2;endfor i=2:nA(i,i-1)=B(i-1);A(i,i+1)=C(i-1);endM=A\d;syms x;for i=1:nSx(i)=collect(Y(i)+(f1(i)-(M(i)/3+M(i+1)/6)*h(i))*(x-X(i))... +M(i)/2*(x-X(i))^2+(M(i+1)-M(i))/(6*h(i))*(x-X(i))^3); digits(4);Sx(i)=vpa(Sx(i));%三样条插值函数表达式endfor i=1:ndisp('S(x)=');fprintf('%s (%d,%d)\n',char(Sx(i)),X(i),X(i+1));endfor i=1:nif xi>=X(i)&&xi<=X(i+1)S=Y(i)+(f1(i)-(M(i)/3+M(i+1)/6)*h(i))*(xi-X(i))+M(i)/2*(xi-X(i))^2+(M(i+1)-M(i))/(6*h(i))*( xi-X(i))^3;endenddisp('xi S');fprintf('%d,%d\n',xi,S);return4 三次样条插值第二类边界条件Threch2.mfunction [Sx]=Threch2(X,Y,d2y0,d2yn,xi)X为已知数据的横坐标%Y为已知数据的纵坐标%xi插值点处的横坐标%S求得的三次样条插值函数的值%d2y0左端点处的二阶导数% d2yn右端点处的二阶导数n=length(X)-1;d=zeros(n+1,1);h=zeros(1,n-1);f1=zeros(1,n-1);f2=zeros(1,n-2);for i=1:n%求一阶差商h(i)=X(i+1)-X(i);f1(i)=(Y(i+1)-Y(i))/h(i);endfor i=2:n%求二阶差商f2(i)=(f1(i)-f1(i-1))/(X(i+1)-X(i-1)); d(i)=6*f2(i);endd(1)=2*d2y0;d(n+1)=2*d2yn;%赋初值A=zeros(n+1,n+1);B=zeros(1,n-1);C=zeros(1,n-1);for i=1:n-1B(i)=h(i)/(h(i)+h(i+1));C(i)=1-B(i);endA(1,2)=0;A(n+1,n)=0;for i=1:n+1A(i,i)=2;endfor i=2:nA(i,i-1)=B(i-1);A(i,i+1)=C(i-1);endM=A\d;syms x;for i=1:nSx(i)=collect(Y(i)+(f1(i)-(M(i)/3+M(i+1)/6)*h(i))*(x-X(i))...+M(i)/2*(x-X(i))^2+(M(i+1)-M(i))/(6*h(i))*(x-X(i))^3);digits(4);Sx(i)=vpa(Sx(i));endfor i=1:ndisp('S(x)=');fprintf('%s (%d,%d)\n',char(Sx(i)),X(i),X(i+1));endfor i=1:nif xi>=X(i)&&xi<=X(i+1)S(i)=Y(i)+(f1(i)-(M(i)/3+M(i+1)/6)*h(i))*(xi-X(i))+M(i)/2*(xi-X(i))^2+(M(i+1)-M(i))/(6*h(i) )*(xi-X(i))^3;endenddisp('xi S');fprintf('%d,%d\n',xi,S);return5插值节点处的插值结果main3.mclearclcX=[0.0,0.1,0.2,0.3,0.4];Y=[0.5000,0.5398,0.5793,0.6179,0.7554];xi=0.13;%xi=0.36;disp('xi=0.13');%disp('xi=0.36');disp('拉格朗日插值结果');lang(X,Y,xi);disp('牛顿插值结果');newton(X,Y,xi);disp('三次样条第一类边界条件插值结果');Threch1(X,Y,0.40,0.36,xi);%0.4,0.36分别为两端点处的一阶导数disp('三次样条第二类边界条件插值结果');Threch2(X,Y,0,-0.136,xi);%0,-0.136分别为两端点处的二阶导数6将多种插值函数即原函数图像画在同一张图上main2.mclearclcX=[0.0,0.1,0.2,0.3,0.4];Y=[0.5000,0.5398,0.5793,0.6179,0.7554];a=linspace(0,0.4,21);NUM=21;L=zeros(1,NUM);N=zeros(1,NUM);S=zeros(1,NUM);B=zeros(1,NUM);for i=1:NUMxi=a(i);L(i)=lang(X,Y,xi);% 拉格朗日插值N(i)=newton(X,Y,xi);%牛顿插值B(i)=normcdf(xi,0,1);%原函数S(i)=Threch1(X,Y,0.4,0.36,xi);%三次样条函数第一类边界条件endplot(a,B,'--r');hold on;plot(a,L,'b');hold on;plot(a,N,'r');hold on;plot(a,S,'r+');hold on;legend('原函数','拉格朗日插值','牛顿插值','三次样条插值',2); hold off7增加插值节点观察误差变化main4.mclear;clc;N=5;%4.5第一问Ini=zeros(1,1001);a=linspace(-1,1,1001);Ini=1./(1+25*a.^2);for i=1:3 %节点数量变化次数N=2*N;t=linspace(-1,1,N+1);%插值节点ft=1./(1+25*t.^2);%插值节点函数值val=linspace(-1,1,101);for j=1:101L(j)=lang(t,ft,val(j));S(j)=Threch1(t,ft,0.074,-0.074,val(j));%三样条第一类边界条件插值endplot(a,Ini,'k')%原函数图象hold onplot(val,L,'r')%拉格朗日插值函数图像hold onplot(val,S,'b')%三次样条插值函数图像str=sprintf('插值节点为%d时的插值效果',N);title(str);legend('原函数','拉格朗日插值','三次样条插值');%显示图例hold offfigureend8车门曲线main5.mclearclcX=[0,1,2,3,4,5,6,7,8,9,10];Y=[0.0,0.79,1.53,2.19,2.71,3.03,3.27,2.89,3.06,3.19,3.29];dy0=0.8;dyn=0.2;n=length(X)-1;d=zeros(n+1,1);h=zeros(1,n-1);f1=zeros(1,n-1);f2=zeros(1,n-2);for i=1:nh(i)=X(i+1)-X(i);f1(i)=(Y(i+1)-Y(i))/h(i);endfor i=2:nf2(i)=(f1(i)-f1(i-1))/(X(i+1)-X(i-1));d(i)=6*f2(i);endd(1)=6*(f1(1)-dy0)/h(1);d(n+1)=6*(dyn-f1(n-1))/h(n-1); A=zeros(n+1,n+1); B=zeros(1,n-1);C=zeros(1,n-1);for i=1:n-1B(i)=h(i)/(h(i)+h(i+1));C(i)=1-B(i);endA(1,2)=1;A(n+1,n)=1;for i=1:n+1A(i,i)=2;endfor i=2:nA(i,i-1)=B(i-1);A(i,i+1)=C(i-1);endM=A\d;x=zeros(1,n);S=zeros(1,n);for i=1:nx(i)=X(i)+0.5;S(i)=Y(i)+(f1(i)-(M(i)/3+M(i+1)/6)*h(i))*(x(i)-X(i))+M(i)/2*(x(i)-X(i))^2+(M(i+1)-M(i))/(6* h(i))*(x(i)-X(i))^3;endplot(X,Y,'k'); hold on;plot(x,S,'o');title('三次样条插值效果图');legend('已知插值节点','三次样条插值');hold off实验结果：4.31计算插值节点处的函数值xi=0.13时Xi=0.36时2将多种插值函数即原函数图像画在同一张图上4.5.1增加插值节点观察误差变化从上面三张图可以看出增加插值节点并不能改善差之效果4.5.2 车门曲线。
数值分析上机实验报告(插值)
数值分析第一次上机练习实验报告——Lagrange 插值与三次样条插值一、 问题的描述设()2119f x x =+, []1,1x ∈-,取15iix =-+,0,1,2,...,10i =.试求出10次Lagrange 插值多项式()10L x 和三次样条插值函数()S x (采用自然边界条件),并用图画出()f x ,()10L x ,()S x .二、 方法描述——Lagrange 插值与三次样条插值我们取15i ix =-+,0,1,2,...,10i =，通过在i x 点的函数值()2119i i f x x =+来对原函数进行插值，我们记插值函数为()g x ，要求它满足如下条件：()()21,0,1,2,...,1019i i i g x f x i x ===+ (1)我们在此处要分别通过Lagrange 插值(即多项式插值)与三次样条插值的方法对原函数()2119f x x=+进行插值，看两种方法的插值结果，并进行结果的比较。
10次的Lagrange 插值多项式为：()()10100i i i L x y l x ==∑ (2)其中：()21,0,1,2,...,1019i i iy f x i x ===+ 以及()()()()()()()()()011011......,0,1,2,...,10......i i n i i i i i i i n x x x x x x x x l x i x x x x x x x x -+-+----==----我们根据(2)进行程序的编写，我们可以通过几个循环很容易实现函数的Lagrange 插值。
理论上我们根据区间[]1,1-上给出的节点做出的插值多项式()n L x 近似于()f x ，而多项式()n L x 的次数n 越高逼近()f x 的精度就越好。
但实际上并非如此，而是对任意的插值节点，当n →+∞的时候()n L x 不一定收敛到()f x ；而是有时会在插值区间的两端点附近会出现严重的()n L x 偏离()f x 的现象，即所谓的Runge 现象。
Matlab实验报告六(三次样条与分段线性插值)
实验名称插值与拟合
所属课程数学软件与实验
实验类型综合型实验
专业信息与计算科学
班级
学号
姓名
指导教师
一、实验概述
【实验目的】
学会在matlab环境下使用几种不同的插值法和拟合两种方法构造函数依据已经知道的某些特殊点来推测实际问题中需要知道但又不便于测量出来的量。
【实验原理】
1.z=interp2(x0,y0,z0,x,y,’method’): 要求x0,y0单调；x, y可取为矩阵, 或x取行向量, y取为列向量, x,y的值分别不能超出x0,y0的范围。
2.分段线性插值与计算量与n无关;n越大, 误差越小.
3.三次样条插值比分段线性插值更光滑。
4.‘linear’ : 分段线性插值；‘spline’ : 三次样条
二、实验内容
问题1 对函数, x([-5,5], 分别用分段线性插值和三次样条插值作插值（其中插值节点不少于20）, 并分别作出每种插值方法的误差曲线.
1180 1320 1450 1420 1400 1300 700 900];
mesh(x,y,z)
xi=0:20:2800;
yi=0:20:2400;
zi=interp2(x,y,z,xi',yi,'cubic');
mesh(xi,yi,zi)
3.结果
4.结论及分析
通过实验,结果正确,分析无误。
三、实验小结
1270 1500 1200 1100 1350 1450 1200 1150
1230 1390 1500 1500 1400 900 1100 1060
1180 1320 1450 1420 1400 1300 700 900
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告：牛顿差值多项式&三次样条问题：在区间[-1,1]上分别取n=10、20用两组等距节点对龙格函数21()25f x x作多项式插值及三次样条插值，对每个n 值，分别画出插值函数及()f x 的图形。
实验目的：通过编程实现牛顿插值方法和三次样条方法，加深对多项式插值的理解。
应用所编程序解决实际算例。
实验要求：1． 认真分析问题，深刻理解相关理论知识并能熟练应用；2． 编写相关程序并进行实验；3． 调试程序，得到最终结果；4． 分析解释实验结果；5． 按照要求完成实验报告。
实验原理：详见《数值分析 第5版》第二章相关容。
实验容：（1）牛顿插值多项式1.1 当n=10时：在Matlab 下编写代码完成计算和画图。
结果如下：代码：clear allclcx1=-1:0.2:1;y1=1./(1+25.*x1.^2);n=length(x1);f=y1(:);for j=2:nfor i=n:-1:jf(i)=(f(i)-f(i-1))/(x1(i)-x1(i-j+1));endendsyms F x p ;F(1)=1;p(1)=y1(1);for i=2:nF(i)=F(i-1)*(x-x1(i-1));p(i)=f(i)*F(i);endsyms PP=sum(p);P10=vpa(expand(P),5);x0=-1:0.001:1;y0=subs(P,x,x0);y2=subs(1/(1+25*x^2),x,x0);plot(x0,y0,x0,y2)grid onxlabel('x')ylabel('y')P10即我们所求的牛顿插值多项式，其结果为：P10（x）=-220.94*x^10+494.91*x^8-9.5065e-14*x^7-381.43*x^6-8.504e-14*x^5+123.36*x^4+2.0202e-1 4*x^3-16.855*x^2-6.6594e-16*x+1.0并且这里也能得到该牛顿插值多项式的在[-1，1]上的图形，并和原函数进行对比（见Fig.1）。
Fig.1 牛顿插值多项式（n=10）函数和原函数图形从图形中我们可以明显的观察出插值函数在两端点处发生了剧烈的波动，产生了极大的误差，即龙格现象，当n=20时，这一现象将更加明显。
1.2 当n=20时：对n=10的代码进行修改就可以得到n=20时的代码。
将“x1=-1:0.2:1;”改为“x1=-1:0.1:1;”即可。
运行程序，我们得到n=20时的牛顿插值多项式，结果为：P20(x)= 260188.0*x^20 - 1.0121e6*x^18 + 2.6193e-12*x^17 + 1.6392e6*x^16 + 2.248e-11*x^15 - 1.4429e6*x^14 - 4.6331e-11*x^13 + 757299.0*x^12 + 1.7687e-11*x^11 - 245255.0*x^10 + 2.1019e-11*x^9 + 49318.0*x^8 + 3.5903e-12*x^7 - 6119.2*x^6 - 1.5935e-12*x^5 + 470.85*x^4 + 1.3597e-14*x^3 - 24.143*x^2 - 1.738e-14*x + 1.0同样的，这里得到了该牛顿插值多项式的在[-1，1]上的图形，并和原函数进行对比（见Fig.2）。
Fig.2牛顿插值多项式（n=20）函数和原函数图形当n=20时，端点处发生了更加剧烈的震荡。
表明随着分段不断增加，牛顿插值多项式与原函数的误差不但没有减少，反而变得更大了。
（2）三次样条2.1 当n=10时：在Matlab下编写代码完成计算和画图。
结果如下：代码：clear allclcx1=-1:0.2:1;y1=1./(1+25.*x1.^2);syms xm1=subs(diff(1/(1+25*x^2)),-1);m2=subs(diff(1/(1+25*x^2)),1);n=length(x1);syms a b h f dfor i=1:n-1h(i)=x1(i+1)-x1(i);f(i)=(y1(i+1)-y1(i))/(x1(i+1)-x1(i));enda(n)=1;b(1)=1;for i=2:n-1a(i)=h(i-1)/(h(i-1)+h(i));b(i)=h(i)/(h(i-1)+h(i));endd(1)=6/h(1)*(f(1)-m1);d(n)=6/h(n-1)*(m2-f(n-1));for i=2:n-1d(i)=6*(f(i)-f(i-1))/(h(i-1)+h(i));endD=d';A=2.*eye(n);for i=1:n-1A(i,i+1)=b(i);A(i+1,i)=a(i+1);endM=A^-1*D;for i=1:n-1s(i)=M(i)*(x1(i+1)-x)^3/h(i)/6+M(i+1)*(x-x1(i))^3/h(i)/6+(y1(i)-M(i)* h(i)^2/6)*(x1(i+1)-x)/h(i)+(y1(i+1)-M(i+1)*h(i)^2/6)*(x-x1(i))/h(i); endS=vpa(expand(s.'),5);for i=1:n-1x0=-1-(2/(n-1))+(2/(n-1))*i:0.001:-1+(2/(n-1))*i;y0=subs(s(i),x,x0);plot(x0,y0)hold onendy2=subs(1/(1+25*x^2),x,-1:0.001:1);plot(-1:0.001:1,y2,'r')grid onxlabel('x')ylabel('y')S即为我们所求的三次样条，其结果为：S10(x) =0.08225*x^3+0.36953*x^2+0.56627*x+0.31745 [-1,-0.8]0.96279*x^3+2.4828*x^2+2.2569*x+0.76829 [-0.8,-0.6]0.81773*x^3+2.2217*x^2+2.1002*x+0.73696 [-0.6,-0.4]13.413*x^3+17.336*x^2+8.1461*x+1.5431 [-0.4,-0.2]-54.471*x^3-23.394*x^2-1.8741e-17*x+1.0 [-0.2,0]54.471*x^3-23.394*x^2+1.9683e-17*x+1.0 [0,0.2]-13.413*x^3+17.336*x^2-8.1461*x+1.5431 [0.2,0.4]-0.81773*x^3+2.2217*x^2-2.1002*x+0.73696 [0.4,0.6]-0.96279*x^3+2.4828*x^2-2.2569*x+0.76829 [0.6,0.8]-0.08225*x^3+0.36953*x^2-0.56627*x+0.31745 [0.8,1] 并且这里可以得到该三次样条的在[-1，1]上的图形，并和原函数进行对比（见Fig.3）。
Fig.3三次样条（n=10）函数和原函数图形从图形我们可以看出，三次样条图形和原函数图形非常接近，误差相对较小。
2.2 当n=20时：同样的，将上面代码中的“x1=-1:0.2:1;”改为“x1=-1:0.1:1;”即可。
运行程序，我们可以得到n=20时的三次样条，其结果为S20(x) =0.16461*x^3+0.59746*x^2+0.77505*x+0.38066 [-1,-0.9]0.27191*x^3+0.88717*x^2+1.0358*x+0.45888 [-0.9,-0.8]0.46379*x^3+1.3477*x^2+1.4042*x+0.55712 [-0.8,-0.7]0.86962*x^3+2.1999*x^2+2.0008*x+0.69632 [-0.7,-0.6]1.5804*x^3+3.4792*x^2+2.7683*x+0.84984 [-0.6,-0.5]3.5442*x^3+6.425*x^2+4.2412*x+1.0953 [-0.5,-0.4]5.7284*x^3+9.046*x^2+5.2896*x+1.2351 [-0.4,-0.3]12.534*x^3+15.171*x^2+7.1273*x+1.4189 [-0.3,-0.2]-32.789*x^3-12.023*x^2+1.6884*x+1.0563 [-0.2,-0.1]-89.07*x^3-28.907*x^2+5.1067e-17*x+1.0 [-0.1,0]89.07*x^3-28.907*x^2-3.9148e-17*x+1.0 [0,0.1]32.789*x^3-12.023*x^2-1.6884*x+1.0563 [0.1,0.2]-12.534*x^3+15.171*x^2-7.1273*x+1.4189 [0.2,0.3]-5.7284*x^3+9.046*x^2-5.2896*x+1.2351 [0.3,0.4]-3.5442*x^3+6.425*x^2-4.2412*x+1.0953 [0.4,0.5]-1.5804*x^3+3.4792*x^2-2.7683*x+0.84984 [0.5,0.6]-0.86962*x^3+2.1999*x^2-2.0008*x+0.69632 [0.6,0.7]-0.46379*x^3+1.3477*x^2-1.4042*x+0.55712 [0.7,0.8]-0.27191*x^3+0.88717*x^2-1.0358*x+0.45888 [0.8,0.9]-0.16461*x^3+0.59746*x^2-0.77505*x+0.38066 [0.9,1.0] 并且这里也能得到该三次样条的在[-1，1]上的图形，并和原函数进行对比（见Fig.4）。
Fig.4三次样条（n=20）函数和原函数图形当分段数达到20时，三次样条的图像与原函数基本重合，表明随着分段数的增加，三次样条的误差也不断减少。
