用于生产中的动力设备总能力公式
用于生产中的动力设备总能力公式
在工业生产中，动力设备是至关重要的组成部分，其总能力对于评估生产效率和规划电力供应至关重要。
用于计算动力设备总能力的公式如下：
总电能= Σ (个别设备功率× 使用时间)
其中：
总电能：以千瓦时 (kWh) 为单位表示的动力设备在特定时间段内消耗的总电能
Σ：求和符号，用于对所有设备的功率进行求和
个别设备功率：以千瓦 (kW) 为单位表示的每个设备的额定功率
使用时间：以小时 (h) 为单位表示的每个设备在特定时间段内运行的时间
公式应用
该公式可用于计算各种生产环境中的动力设备总能力。
例如：工厂车间：计算所有机器、照明和通风系统的总功率消耗
大型建筑物：计算供暖、制冷和电梯等系统的总电能需求
农业设施：计算灌溉系统、拖拉机和收割机的总功率
示例计算
假设一家工厂车间安装了以下设备：
10 台 10 kW 机器，每天运行 8 小时
50 个 2 kW 照明灯，每天运行 10 小时
3 个 5 kW 通风系统，每天运行 6 小时
使用公式，我们可以计算总电能消耗：
总电能 = (10 x 10 x 8) + (50 x 2 x 10) + (3 x 5 x 6) = 2000 kWh
因此，该车间的动力设备每天消耗 2000 kWh 的总电能。
注意事项
在应用公式时，需要考虑以下注意事项：
确保所有设备功率均以千瓦 (kW) 表示。
准确记录每个设备的使用时间。
考虑设备的效率和利用率，因为这会影响实际电能消耗。
定期维护和校准设备，以确保准确的功率测量。
临时用电计算Excel表格
380 V
cosφ ：用电设备功率因数，一般建筑工地取
0.75
查表得导线截面S为： 50 mm2
2、按导线的允许电压降校核
ε =∑M/(C×S)=∑P×L/(C×S)=
0.857 %
ε
≤
[ε ]=
7%
其中： ε ：导线电压降
L：各段线路长度
30 m
∑M：各段线路负荷矩(kW·m)
∑M=∑P·L
S：导线截面
其中： ∑P：各段线路负荷计算功率
85 kW
172 A
Il：线路工作电流值
Ul：线路工作电压值
三相四线制Ul=
380 V
cosφ ：用电设备功率因数，一般建筑工地取
0.75
查表得导线截面S为： 50 mm2
2、按导线的允许电压降校核
ε =∑M/(C×S)=∑P×L/(C×S)=
1.104 %
ε
≤
[ε ]=
cosφ ：用电设备功率因数，一般建筑工地取
0.75
查表得导线截面S为： 10 mm2
2、按导线的允许电压降校核
ε =∑M/(C×S)=∑P×L/(C×S)=
0.195 %
ε
≤
其中： ε ：导线电压降
[ε ]=
7%
L：各段线路长度
30 m
∑M：各段线路负荷矩(kW·m)
∑M=∑P·L
S：导线截面
C：材料内部系数，根据线路电压和电流种类查表取用
77
[ε ]：工地临时网路允许电压降
则导线截面为：
S=∑P×L/(C×[ε ])=
0.28 mm2
3、按导线机械强度校核
查表导线满足按机械强度所允许的最小截面
临时用电计算E cel表格
其中： ∑P：各段线路负荷计算功率
110 kW
Il：线路工作电流值 Ul：线路工作电压值
三相五线制Ul=
223 A
380 V
cosφ：用电设备功率因数，一般建筑工地取 2查为、表：按得导导线线的截允面许S电压降校50核 mm2
0.75
ε=∑M/(C×S)=∑P×L/(C×S)=
0.857 %
ε
≤
[ε]=
77
[ε]：工地临时网路允许电压降
则导线截面为：
S=∑P×L/(C×[ε])=
6.12 mm2
3、按导线机械强度校核
查表导线满足按机械强度所允许的最小截面
则最终确定导线截面为：
50 mm2
四、变压器容量计算
P0=1.05P/cosφ=1.4P= 其中： P0：变压器功率
1.05：功率损失系数
130 kVA
一、计算参数
施工动力设备用电∑Pc 室内照明设备用电∑Pa 室外照明设备用电∑Pb

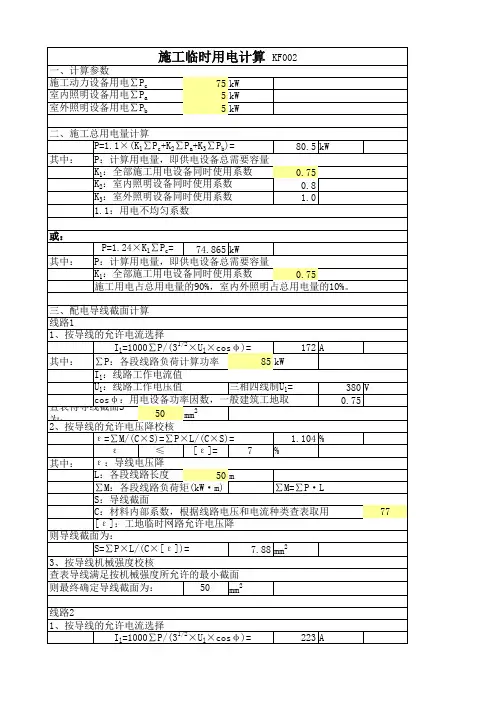

施工临时用电计算 KF002
100 kW 5 kW 5 kW
二、施工总用电量计算
P=1.1×(K1∑Pc+K2∑Pa+K3∑Pb)= 其中： P：计算用电量，即供电设备总需要容量
K1：全部施工用电设备同时使用系数 K2：室内照明设备同时使用系数 K3：室外照明设备同时使用系数 1.1：用电不均匀系数
380 V 0.75
ε=∑M/(C×S)=∑P×L/(C×S)=
0.857 %
ε
≤
[ε]=
7%
其中： ε：导线电压降
ቤተ መጻሕፍቲ ባይዱ
L：各段线路长度
30 m
∑M：各段线路负荷矩(kW·m)
临电-临时用电计算Excel表格
