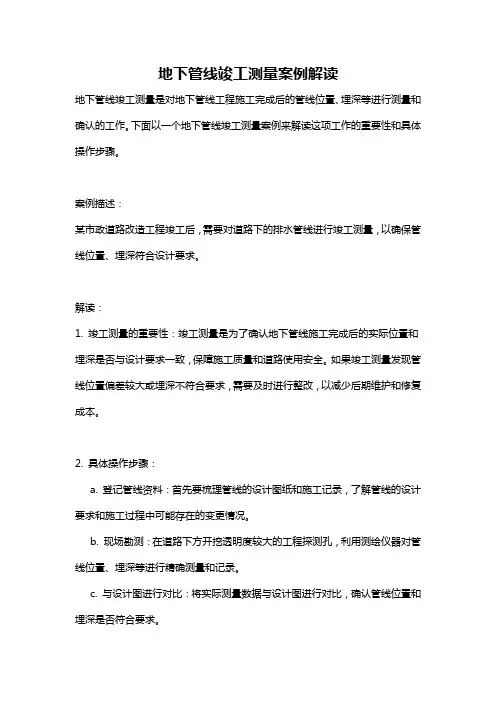

地下管线竣工测量案例解读
地下管线竣工测量案例解读
地下管线竣工测量是对地下管线工程施工完成后的管线位置、埋深等进行测量和确认的工作。
下面以一个地下管线竣工测量案例来解读这项工作的重要性和具体操作步骤。
案例描述：
某市政道路改造工程竣工后，需要对道路下的排水管线进行竣工测量，以确保管线位置、埋深符合设计要求。
解读：
1. 竣工测量的重要性：竣工测量是为了确认地下管线施工完成后的实际位置和埋深是否与设计要求一致，保障施工质量和道路使用安全。
如果竣工测量发现管线位置偏差较大或埋深不符合要求，需要及时进行整改，以减少后期维护和修复成本。
2. 具体操作步骤：
a. 登记管线资料：首先要梳理管线的设计图纸和施工记录，了解管线的设计要求和施工过程中可能存在的变更情况。
b. 现场勘测：在道路下方开挖透明度较大的工程探测孔，利用测绘仪器对管线位置、埋深等进行精确测量和记录。
c. 与设计图进行对比：将实际测量数据与设计图进行对比，确认管线位置和埋深是否符合要求。
d. 编制竣工测量报告：根据测量数据编制竣工测量报告，描述管线位置和埋深情况，并提出若干建议和改善措施。
通过以上案例解读，可以看出地下管线竣工测量是工程竣工验收中的重要环节，对道路使用安全和管线设施的可靠性具有重要保障作用。
因此，在工程竣工后及时进行竣工测量，并做好记录和报告，是保障工程质量和社会公共安全的重要举措。

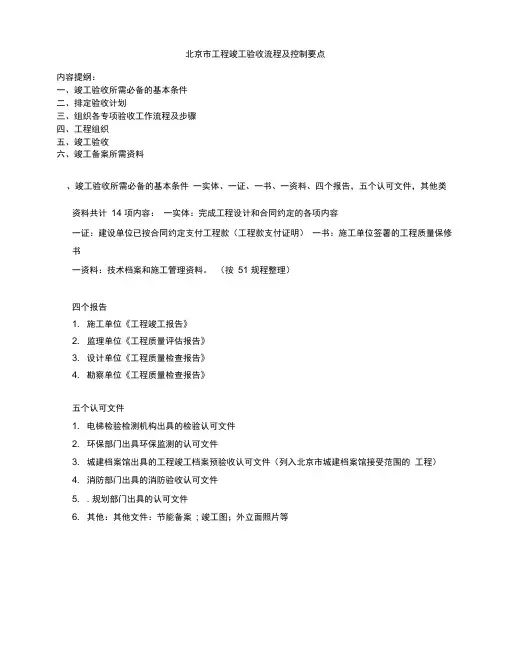

北京市工程竣工验收流程和控制要点
北京市工程竣工验收流程及控制要点内容提纲：一、竣工验收所需必备的基本条件二、排定验收计划三、组织各专项验收工作流程及步骤四、工程组织五、竣工验收六、竣工备案所需资料、竣工验收所需必备的基本条件一实体、一证、一书、一资料、四个报告，五个认可文件，其他类资料共计14 项内容：一实体：完成工程设计和合同约定的各项内容一证：建设单位已按合同约定支付工程款（工程款支付证明）一书：施工单位签署的工程质量保修书一资料：技术档案和施工管理资料。
（按51 规程整理）四个报告1. 施工单位《工程竣工报告》2. 监理单位《工程质量评估报告》3. 设计单位《工程质量检查报告》4. 勘察单位《工程质量检查报告》五个认可文件1. 电梯检验检测机构出具的检验认可文件2. 环保部门出具环保监测的认可文件3. 城建档案馆出具的工程竣工档案预验收认可文件（列入北京市城建档案馆接受范围的工程）4. 消防部门出具的消防验收认可文件5. . 规划部门出具的认可文件6. 其他：其他文件：节能备案; 竣工图；外立面照片等竣工验收流程流程名称：工程项目竣工验工流程表、排定验收计划项目验收计划（北京模板）备注：1、此项目验收计划依据北京工程验收经验编制的模板，从项目电梯验收，到完成竣工备案参考时间约为三个月时间。
各项目按照各自实际情况自行编制。
2、验收流程、验收前提与验收重点在此为提示作用，各项目按照当地情况进行修改与完善。
3、项目在完成各项目验收计划后，由各部门经理，工程总监（外埠）,项目总经理签认后进行上报。
三、组织各专项验收工作流程及步骤1、电梯验收：施工单位负责。
2、档案预验收：所需资料按51规程整理,详见附件。
3、节能验收：节能验收所需资料1）《北京市民用建筑节能专项验收备案登记表》原件一式两份；2）《节能工程专项验收报告》原件一份；3）《北京市建筑节能设计审查备案登记表》复印件一份（加盖建设单位公章，下同）4）《建筑节能分部工程质量验收表》复印件一份；5）《外墙节能构造钻芯检验报告》复印件一份；6）《外窗气密性、水密性现场实体检测报告》复印件一份；7）《系统节能性能检测报告》复印件一份；8）建设工程施工过程中，市、区县两级质量安全监督和执法部门对节能专项工程作出行政处罚或行政处理的，提供处罚或处理决定及整改合格的相关资料。
住房城乡建设部办公厅等关于对城市地下管线普查工作进行检查的通知
住房城乡建设部办公厅等关于对城市地下管线普查工作进行检查的通知文章属性•【制定机关】住房和城乡建设部•【公布日期】2015.07.03•【文号】建办城函[2015]599号•【施行日期】2015.07.03•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】城市建设正文住房城乡建设部办公厅等关于对城市地下管线普查工作进行检查的通知建办城函[2015]599号各省、自治区住房城乡建设厅、通信管理局、新闻出版广电局、安全监管局、能源主管部门，北京市市政市容委、规划委、交通委、通信管理局、新闻出版广电局、安全监管局、发展改革委，上海市城乡建设和管理委员会、规划和国土资源管理局、通信管理局、文化广播影视管理局、安全监管局、经济和信息化委员会，天津市城乡建设委员会、规划局、通信管理局、文化广播影视局、安全监管局、经济和信息化委员会，重庆市城乡建设委员会、规划局、通信管理局、文化委员会、安全监管局、经济和信息化委员会，新疆生产建设兵团建设局、文化广播电视局、安全监管局、工业和信息化委员会：根据《住房城乡建设部等部门关于开展城市地下管线普查工作的通知》（建城〔2014〕179号）的工作安排，住房城乡建设部、工业和信息化部、新闻出版广电总局、安全监管总局、能源局等五部门定于2015年7月下旬对全国地下管线普查工作进展情况进行检查，现将有关事项通知如下：一、检查目的贯彻《国务院办公厅关于加强城市地下管线建设管理的指导意见》（国办发〔2014〕27号）精神，落实《住房城乡建设部等部门关于开展城市地下管线普查工作的通知》（建城〔2014〕179号）要求，了解各地城市地下管线普查工作进展情况和存在的问题，总结各地工作经验，确保城市地下管线普查工作顺利完成。
二、检查内容（一）工作部署情况。
各省（自治区、直辖市）对辖区内城市地下管线普查工作的组织实施情况。
包括普查工作的属地负责制落实情况；普查工作的责任落实情况；普查工作机制建立情况；普查地方标准规范及相关管理规定落实等情况。
北京市城市管理委员会关于印发进一步加强我市石油天然气管道保护工作意见的函-
北京市城市管理委员会关于印发进一步加强我市石油天然气管道保护工作意见的函正文：----------------------------------------------------------------------------------------------------------------------------------------------------北京市城市管理委员会关于印发进一步加强我市石油天然气管道保护工作意见的函各区政府，各相关部门，各石油天然气管道企业，各相关单位：为贯彻落实《中华人民共和国石油天然气管道保护法》，进一步加强我市石油天然气管道保护工作，严格落实政府监管和企业主体责任，我委制定了《关于进一步加强我市石油天然气管道保护工作的意见》，经市政府同意，现予印发，请认真贯彻执行。
此函。
附件：1.关于进一步加强我市石油天然气管道保护工作的意见2.北京市石油天然气管道保护职责分工北京市城市管理委员会2018年6月29日附件1关于进一步加强我市石油天然气管道保护工作的意见石油天然气管道是维系城市正常运转的能源生命线，做好管道保护工作，事关首都城市运行、人民生命财产安全和经济社会稳定，为进一步加强我市石油天然气管道保护(以下简称管道保护)，落实保护责任，提高管理水平，消除安全隐患，防止发生管道事故，根据《中华人民共和国石油天然气管道保护法》(以下简称《管道保护法》)和有关法律、法规、文件，结合本市实际情况，提出如下意见。
一、强化政府部门管道保护责任市城市管理委是本市管道保护主管部门，要按照"政府领导、企业主责、部门监管、公众参与、法制保障"的原则，统筹做好本市管道保护工作，指导、监督有关单位履行管道保护义务。
市城管执法局是本市管道保护行政执法机关，要健全管道保护执法体系，依法查处危害管道安全的违法行为。
发展改革、规划国土、住房城乡建设、公安、交通、水务、安全生产、质量监督、农业、园林绿化等部门，依照有关法律、行政法规规定，加强管理，强化监督检查，在各自职责范围内做好管道保护相关工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京市测绘产品质量检验中心
目录
一 、前言 二、相关法规及规范 三、地下管线相关信息介绍 四、管线竣工测量 五、特殊问题及解决办法
祝大家工作 愉快
管线（暗挖）沟道的测量
管线竣工测量时由于检修井之间距离 远且少，致使检查井之间的变坡、转 折、分支等管线特征点数据采集有一 定的难度； 为使地上与地下建立统一的坐标、高 程系统，现行条件下只能通过检修井 将地上坐标、高程传递到地下。
井下高程的传递方法
钢尺导入 高程传递及计算 传递示意图
井下坐标的传递方法
1 、检修井在地下是直线（井与井通 视） 2、线路一端两井地下通视 3、线路中各井均不通视 4、精度要求
精度要求
地下导线、支导线 地下水准
地下导线、支导线精度要求
地下导线用DJ6仪器测角一测回，方位角闭 合差不应超过±90" n (n为测站数)，附 和导线长度不应超过300m，坐标相对闭合 差不应大于1/1000，导线超长时的绝对闭 合差不应超过0.3m。 支导线应测左、右角各一测回（第一边的左、 右角应观测不同的起始方向，取两推算方位 角中数），测站圆周角闭合差不应超过 ±60" ，支导线长度不宜超过规定附和导线 长度的1/2，距离应往返丈量。
下页
导线记录－支导线记录格式转换并计算 利用EXCEL功能将导线记事本内容 转换成支导线记事本内容； 重新拷贝到PDA的文件夹内并根据A 点坐标及假定方位坐标计算支导线， 求得B1坐标 下页
支导线推算B1点坐标手薄
支导线计算 观测: 张恒 记录:王丽媛 计算:王丽媛 检算：秦始皇 仪器号: GTs 日期:2008.5.26 测距改正: 0 点号 观测角 斜边 垂直角 方位角 边长 Y X -------------------------------------------------------------------------------------1F 45.1319 A 0.0000 180.0000 0 212.054 504967.611 319267.089 212.054 90.0000 225.1319 212.054 1 504817.086 319117.726 A 225.1319 1 200.3938 20.3932 2 192.344 504817.086 319117.726 192.344 90.0000 245.5255 192.344 2 504641.532 319039.131 …….. …….. 11 96.3250 276.3248 2 125.920 504548.420 320107.294 125.920 90.0000 0.3130 125.920 B1 504549.574 320233.209
地下水准精度要求
地下水准测量可通过出入口倾斜通 道或阶梯用水准测量方法，或通过 竖井、电梯间或楼梯间用钢尺导入 法将地面高程传递到地下。地上和 地下水准测量可按山区图根水准测 量路线闭合差不得超过±12 √ n （mm）（n为站数）的精度要求施 测。
线路中各井均不通视（如图）
应用两井定向的方法布设成无定向导 线，步骤、方法如下： 1、已知坐标的井下传递 2、无定向导线的测设 3、无定向导线的计算
a差＝86.1544－336.3607＝－250.2023 a（1F-A）起始＝a设＋a差 ＝45.1319+(－250.2023) =－205.0704+360 =154.5256 a（B1-nf）闭合＝a（B1-n）＋a差 ＝180.3130+(－ 250.2023) =－69.4853+360 =290.1107
B
A
无定向导线的计算示意图
无定向导线பைடு நூலகம்计算
1）方位角归化 2）导线起闭坐标、方位角的解算 3）导线具体输入步骤如下 导线算例
导线算例（导线记录）
点号 观测角 斜边 垂直角 -----------------------------------------------------------------------1F A 0.0000 180.0000 0 212.054 212.054 90.0000 1 200.3938 20.3932 -3 192.344 192.344 90.0000 ……….. ………. ……….. 10 183.0134 3.0130 2 163.513 163.513 90.0000 11 96.3250 276.3248 1 125.920 125.920 90.0000 B 0.0000 180.0000 0 NF
依据起闭方位计算导线
导线具体输入步骤如下
第一站 A点摆站后视1方观测1点（即观测 角0度） 第二站 1点摆站后视A点观测2点… ……. ……. 第n站 n点摆站后视n-1点观测B点 第n＋1站 B点摆站后视n点观测n方（即观 测角0度）导线闭合。
导线起闭坐标、方位角的解算
为导线计算平差的严谨性，避免导线粗差； 所以把已知A、B点坐标作为导线的起闭坐 标点；为便于导线计算，把导线头尾两站观 测角度定为0度； 起始方位角a(1方～ A)＝a设＋a差 闭合方位角 a(B ～ n方)＝a(B’ ～n) ＋a差 当结果为负值时加360度
下一步
无定向导线起、闭方位计算
已知点 B： 506018.066,319335.714 A：504967.611,319267.089 反算 A Y 504967.611 X 319267.089 B Y 506018.066 X 319335.714 ---------------------------------------A-B a= 86.1544 S= 1052.694 反算 A Y 504967.611 X 319267.089 B1 Y 504549.574 X 320233.209 --------------------------------------A-B1 a= 336.3607 S= 1052.684
