3#-6#楼外墙吊篮施工方案设计

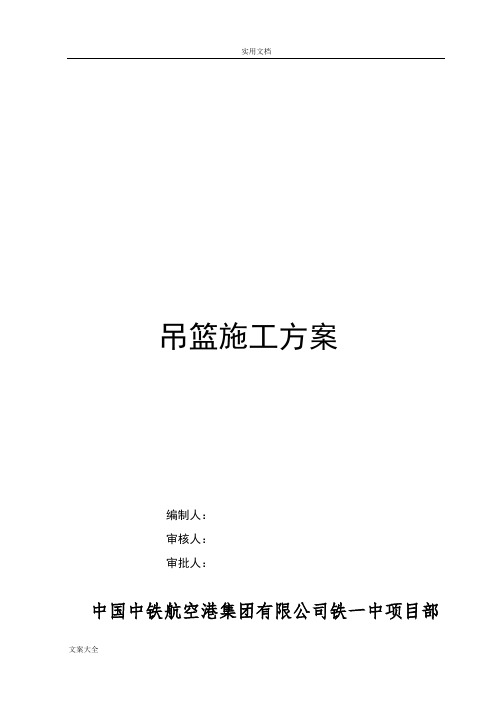

实用文档吊篮施工方案编制人：审核人：审批人：中国中铁航空港集团有限公司铁一中项目部目录1、工程概况2、吊篮简介3、吊篮布置4、施工准备5、安装过程和方法6、安装竣工验收7、吊篮拆卸8、安全措施9、环保措施10、吊篮稳定性验算11、电动吊篮技术交底兼安全操作规程1、工程概况本工程包括宿舍楼两栋，教学楼六栋，综合楼一栋，食堂、茶炉房看台、合班教室等。
建筑面积60600平方，宿舍楼高度23.3米。
教学楼高度19.3米，综合楼高度24米。
食堂两层高度11.1米。
其他为一层，框架结构，桩基础。
本方案用于外墙装饰装修工程。
2、高处作业吊篮简介2.1、吊篮型号ZLP630，整机外形详见附图一，主要技术性能参数如下：2.2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。
①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。
钢结构架由钢结构件通过螺栓或销子连接而成。
每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。
钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。
型号为4×25Fi+PP-Φ8.3，破断拉力不小于51.8kN。
钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废实用规范》GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。
下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力F=688-300+630=1018安全系数=51800N ÷（1018kg÷9.8N）=4.95，达到安全要求。
②悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。
③提升装置：每个悬吊平台两端各装有一台提升机。
提升机采用电磁制动电机和离心限速装置及手动滑降装置。
电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。
标准吊篮施工方案
电动吊篮布置方案：根据工程需要，需要安装吊篮进行外墙施工使用。
现将吊篮悬臂支架安装在屋顶，其篮体长度根据楼体结构选配。
吊篮安装采用常规方式，每台吊篮各有两个悬臂支架，吊篮篮体与施工墙面之间保持不小于0.3米左右，篮体与篮体之间间距保持在0.5-1米之间。
共计需要用吊篮数量台。
具体使用吊篮数量及位置应根据进度要求确定。
电动吊篮的安装、移位和拆除方案：1.吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面，将篮体部分搬运至相应位置的地面；2.悬挂机构的安装、调试：（1）安装地面选择水平面，遇有斜面时，应该修整铺平,如安装面是防水保温层时，前、后座下加垫5厘米厚木板，防止压坏防水保温层。
（2）将插杆插入三角形的前支架内，根据女儿墙（或其它障碍物）的高度调整插杆的高度，用螺栓固定。
将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。
（3）将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。
将上支柱安装在前支架插杆上。
（4）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。
再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。
（5）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5米。
两套悬挂机构内侧之间的距离，其距离应等于悬吊平台的长度。
配重均匀放置在后支架底座上，用钢丝绳捆绑好。
再将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳的缠绕现象。
安装图示：悬挂机构的安装图3.悬吊平台的安装、调试：（1）将底板垫高200mm以上平放，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。
（2）将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。
吊兰施工方案
吊篮施工方案工程名称：编制人：审批人：年月日一、工程概况---------------------------------------------3 二、吊篮性能参数---------------------------------------------3 三、施工设计---------------------------------------------4 四、安装、调试及拆卸---------------------------------------------5 五、安装拆卸的注意事项---------------------------------------------10 六、安全操作规程---------------------------------------------10 七、附：吊篮日常检查表---------------------------------------------13一、工程概况：三、施工设计：吊篮安装主要分成，地面的平台安装和悬挂机构的楼顶安装二部分。
平台根据轴与轴之间的距离，安装相应长度的平台即可。
悬挂机构则需根据不同的屋面结构来组织安排，本大楼悬挂机构具体安装设计为整层满布工作平台四、安装、调试及拆卸：安装、调试及拆卸人员具有上岗证书。
1、安装前的准备工作进场后，按照吊篮组件清单，清点各零部件的数量。
2、悬挂机构的安装、调试（1）将三角架支架与前底座用螺栓固定，插杆装入竖套管内，根据墙体结构，插杆的高度在1.15~1.65米的范围内调节，用螺栓固定，完成前座安装。
（2）将配重支座装入后底座并用开口销固定，后座支柱与后底座用螺栓固定，插杆装入后座支柱内，插杆的高度与前座平齐，用螺栓固定，完成后座安装。
（3）将前梁、后梁分别装入前座、后座的插杆套管内，用中梁将前梁、后梁套连，并根据现场情况选定前梁的悬伸及前座、后座间的距离，将上支柱放置于前座的插杆套管上。
建筑施工吊篮最新规范
建筑施工吊篮最新规范一、工程概况根据《建筑施工吊篮最新规范》的相关要求，本工程为某城市商业综合体项目，其中包括一栋主楼和若干裙楼。
工程占地面积约3万平方米，主楼结构高度为280米，共60层。
在建筑施工过程中，为确保外立面施工安全、高效，决定采用吊篮作为外墙施工的主要设备。
本施工方案主要针对吊篮的选型、安装、使用、调试、安全检查及维护等方面进行详细阐述。
二、准备工作1. 根据工程特点和施工要求，进行吊篮的选型，包括确定吊篮的载重量、提升速度、工作高度等参数。
2. 编制详细的吊篮施工方案，并提交给相关部门审核。
3. 组织施工人员进行吊篮操作培训，确保施工人员熟悉吊篮的操作规程和安全注意事项。
4. 准备吊篮施工所需的各种材料、设备和工具，包括：钢丝绳、安全锁、配重块、电气控制系统、备用电源等。
5. 对施工现场进行勘查，了解现场施工环境，确保吊篮安装、移位和拆除的顺利进行。
6. 办理吊篮施工的相关手续，包括：施工许可、安全评估、现场临时用电等。
三、吊篮参数及组成部件1. 吊篮型号：根据本工程特点，选用XX牌XX型号的吊篮，其主要参数如下：- 载重量：200kg- 提升速度：9-11m/min- 工作高度：不超过100米- 电源：380V/50Hz2. 吊篮组成部件：- 悬挂机构：包括支架、导轨、钢丝绳、安全锁等。
- 吊篮平台：包括工作平台、护栏、底板等。
- 电气控制系统：包括控制柜、操作盒、电缆等。
- 配重系统：包括配重块、配重架等。
- 安全保护装置：包括限位器、超载保护器、急停按钮等。
四、吊篮的安装、移位和拆除方案1、吊篮搭设方案- 在吊篮安装前，需对安装区域进行清理，确保无障碍物。
- 根据建筑物的结构和施工要求，选择合适的悬挂点，并对悬挂点进行加固处理。
- 安装悬挂机构，包括支架、导轨、钢丝绳和安全锁等，确保悬挂机构稳固可靠。
- 将吊篮平台与悬挂机构连接，调整吊篮平台水平，并检查各连接部件是否牢固。
施工吊篮的技术参数及电动吊篮吊篮的组成及各构件工作原理【图】
1.1施工吊篮的技术参数及电动吊篮吊篮的组成及各构件工作原理1.1.1吊篮选型及额定荷载根据施工图纸和现场勘查，拟定选用ZLP630型高处作业吊篮，根据现场的施工需要，1-6米不同的篮节进行组合拼装形式，该工程所布置施工吊篮最大的规格长度为6米，其中各米数对应的载重标准如下图所示：下表为示意，根据现场需求及吊篮设备实际情况进行调整。
表1.1-1各米数对应的载重标准垂直运输设备，只作为施工工具临时放置及安装设备，所以按照实际施工需要，因此选择ZLP630型电动吊篮作为本工地主要施工设备，能满足本工程的施工要求。
其中的可变荷载（即活载）包括：操作人员、施工工具、施工材料、计算如下：2名作业人员：重量为75kg/人×2人＝150kg。
其它施工工具及材料：250kg。
为满足G/BT19155-2017《高处作业吊篮》要求，根据其第6.3.2及6.3.3条规定：可将提升机构的极限工作载荷进行降级，安全载荷应控制在额定载荷的80%。
