用EM277与300PLC通讯的S7
S7300与EM277通讯设定

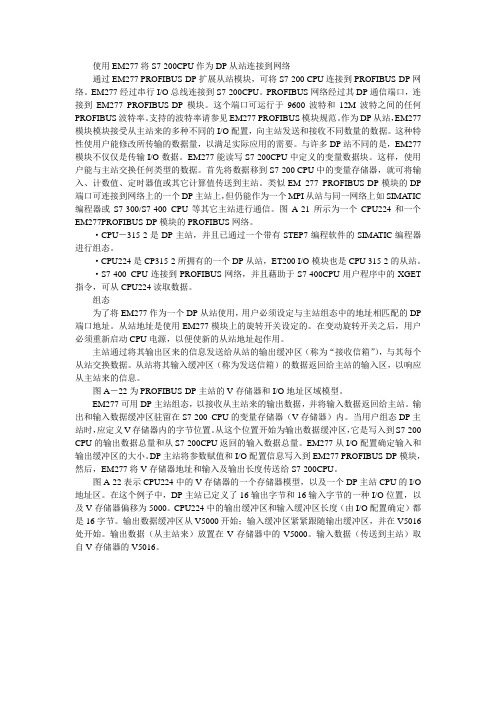

使用EM277将S7-200CPU作为DP从站连接到网络通过EM277 PROFIBUS-DP扩展从站模块，可将S7-200 CPU连接到PROFIBUS-DP网络。
EM277经过串行I/O总线连接到S7-200CPU。
PROFIBUS网络经过其DP通信端口，连接到EM277 PROFIBUS-DP模块。
这个端口可运行于9600波特和12M波特之间的任何PROFIBUS波特率。
支持的波特率请参见EM277 PROFIBUS模块规范。
作为DP从站，EM277模块模块接受从主站来的多种不同的I/O配置，向主站发送和接收不同数量的数据。
这种特性使用户能修改所传输的数据量，以满足实际应用的需要。
与许多DP站不同的是，EM277模块不仅仅是传输I/O数据。
EM277能读写S7-200CPU中定义的变量数据块。
这样，使用户能与主站交换任何类型的数据。
首先将数据移到S7-200 CPU中的变量存储器，就可将输入、计数值、定时器值或其它计算值传送到主站。
类似EM 277 PROFIBUS-DP模块的DP 端口可连接到网络上的一个DP主站上，但仍能作为一个MPI从站与同一网络上如SIMATIC 编程器或S7-300/S7-400 CPU等其它主站进行通信。
图A-21所示为一个CPU224和一个EM277PROFIBUS-DP模块的PROFIBUS网络。
·CPU－315-2是DP主站，并且已通过一个带有STEP7编程软件的SIMATIC编程器进行组态。
·CPU224是CP315-2所拥有的一个DP从站，ET200 I/O模块也是CPU 315-2的从站。
·S7-400 CPU连接到PROFIBUS网络，并且藉助于S7-400CPU用户程序中的XGET 指令，可从CPU224读取数据。
组态为了将EM277作为一个DP从站使用，用户必须设定与主站组态中的地址相匹配的DP 端口地址。
从站地址是使用EM277模块上的旋转开关设定的。
PLC –PLC 之间的ProfiBus 通讯以EM277为例
PLC –PLC 之间的ProfiBus 通讯3. 怎样加入支持PROFIBUS-DP协议的第三方设备既然PROFIBUS-DP 是一种通讯标准，一些符合PROFIBUS-DP规约的第三方设备也可以加入到PROFIBUS网上作为主站和从站，绝大部分设备都可作为从站，只有一小部分设备可作为主站，第三方设备做主站，组态软件需要第三方提供。
第三方设备作从站，如果主站是S7设备，组态软件是STEP7 和SIMATIC NET，如果是S5设备，组态软件是COM PROFIBUS或COM5431。
支持PROFIBUS-DP的从站设备都会有GSD文件，GSD文件是对设备一般的描述，通常以*.GSD或*. GSE文件名出现，将此GSD文件加入到主站组态软件中后就可以组态从站的通讯接口。
在这里主要介绍S7设备做主站的应用，STEP7作为组态软件加入PROFIBUS－DP从站设备，现以S7-400 CPU416-2DP做主站，S7-200 PROFIBUS 接口模块EM277作从站为例，详细介绍怎样导入GSD文件，组态从站通讯接口区进而建立通讯。
3.1PROFIBUS-DP中与EM277的通讯软件： STEP7 V5.2硬件： 1.PROFIBUS-DP主站S7-400 CPU416-2DP2.从站EM2773.MPI网卡CP56114.PROFIBUS电缆及接头此组态实例是将上位机和S7-400 CPU416-2DP通过PROFIBUS-DP总线与EM277相连来建立通讯。
网络配置图如下：S7-400 CPU416-2DP3.2组态主站系统：打开SIMATIC MANAGER 软件, 在FILE 菜单下选择NEW 新建一个项目，在NAME 栏中输入项目名称，将其命名为DP_EM277，在下方的Storage Location 中设置其存储位置。
在项目屏幕的左侧选中该项目，在右键弹出的快捷菜单中选择Insert New Object 插入SIMATIC 400 Station ，可以看到选择的对象出现在右侧的屏幕上。
S7-200与S7-300之间的三种通讯方式(MPI、DP、以太网)
2.S7-200和S7-300进行PROFIBUS通信
图10 STEP7 Micro/WIN通信数据监控
2.S7-200和S7-300进行PROFIBUS通信
注意：VB0－VB7是S7－300写到 S7－200的数据，VB8－VB15是S7 －300从S7－200读取的值。EM277 上拨位开 关的位置一定要和S7－ 300中组态的地址值一致。如果使 用的S7-200通信区域不从VB0开始， 则需要设置地址偏移，在S7-300硬 件组态中双击 EM277，修改数值0 为实际使用的数值即可，如图所示：
1.S7-200和S7-300进行MPI通信
图1 S7-200 设置MPI地址
1.S7-200和S7-300进行MPI通信
S7-300 PLC修改MPI地址可以参考下图
图2 S7-300 设置MPI地址
1.S7-200和S7-300进行MPI通信
例子程序在OB1当中调用数据读写功能块：SFC67和SFC68，如下图：
图5 S7-300监控结果
2.S7-200和S7-300进行PROFIBUS通信
S7-300与S7-200通过EM277进行 PROFIBUS DP通讯，需要在 STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进 行组态和编程，只需要将要进行通讯的数据整理存放在V 存储 区，并且S7-300组态EM277从站时设置正确的地址即可。
根据EM277上的拨位开关设定以上EM277从站的站地址。
图8 组态DP通信地址
2.S7-200和S7-300进行PROFIBUS通信
组态完系统的硬件配置后，将编译下 载到S7-300的PLC当中。S7-300的硬件 下载完成后，将EM277的拨位开关拨 到与以上硬件组 态的设定值一致，在 S7-200中编写程序将进行交换的数据 存放在VB0－VB15，对应S7-300的 PQB0-PQB7和PIB0-PIB7，打开 STEP7中的变量表和STEP7 MicroWin32的状态表进行监控，它们 的数据交换结果如图：
EM277的使用详解
EM277的使用1.s7-200和s7-300有两种通信方式：像s7-200和s7-200之间通信那样直接通信口连接通信，其实300和200默认使用了MPI协议通信；还有一种方式是通过EM277的方式组建DP网络，300做DP主站，200做DP从站。
下面说第二种方式的具体过程和步骤.......2.S7-300 与S7-200 通过EM277 进行PROFIBUS DP 通讯，需要在STEP7 中进行S7-300 站组态，在S7-200 系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V 存储区与S7-300 的组态EM277 从站时的硬件I/O地址相对应就可以了。
插入一个S7-300的站：选中STEP7 的硬件组态窗口中的菜单Option Install new GSD，导入SIEM089D.GSD文件，安装EM277从站配置文件，如下图：在SIMATIC文件夹中有EM277的GSD文件：导入GSD 文件后，在右侧的设备选择列表中找到EM277 从站，PROFIBUS DPàAdditional Field DevicesàPLCàSIMATICàEM277,并且根据您的通讯字节数，选择一种通讯方式，本例中选择了8字节入/8字节出的方式，如下图：、双击上图的EM277 图标，出现“属性－DP 从站”设定对话框，点击“PROFIBUS…”键，设定EM277的地址（注意：设定的地址须和EM277 的拨码开关一致）。
打开参数赋值选项（Parameter Assignment）:填写EM277的地址对应的s7-200中V变量区相对于VB0的偏移量（I/O offset），该偏移量可以任意填写，只要在s7-200中该VB变量去没有被S7-200的程序使用就可以了。
双击EM277的组建，弹出对话框Properties – DP slave 如图：可以修改EM277的地址，这里的地址是对应s7-300组态时的地址，那么这里的地址就不能和S7-300中其他的组态地址重复了，可以使用系统默认地址，也可以自己设置。
(200PLC用EM277与300系列的315cpu通讯)
求教：200PLC用EM277与300系列的315cpu通讯，其通讯数据如何合并成我需要的数据类型？众所周知，EM277与315的通讯数据，315是以I/O映像区的格式存放的，只需要定义277的内存V区的偏移量与之相对应即行。
我的问题是：如果将I/O定义成Byte字节类型，那么对于200PLC的开关量信号315这边很容易用“位寻址”的方式得到，但是对于以字或双字的形式存放的模拟量信号，在315CPU里我应该如何对以字节的形式存放的数据合并成字或双字，以得到我想要的模拟量信号呢？请各位老师指教！1字＝2字节，1双字＝4字节。
高字节在前，低字节在后。
请原谅我有点迟钝，我还是不知道该具体怎么做：举一例子，200这边有一浮点数为VD100，偏移量设为100，应该对应于315的IB4-IB7，对IB4－IB7我该如何处理才能得到我想要的浮点值呢？非常感谢Mr shine ，期等您的答复！应该是move pid4 db1.dbd0然后监视程序看看是不是移回来一个浮点数第一次：关于EM277的使用请教200如何是与EM277交换数据的？是直接传送数据吗？我找了几个200的手册也没有相应的说明啊通过EM277,S7200与主站交换数据请问如何把200的数据写入EM277？我用27连224到315－2 DP,在STEP7里可以把EM277作为外部I0来交换数据，但是怎么把200的数据传进EM277呢？这个不需要你来考虑的，315-2DP读的EM277的数据就是S7200里的。
那么是我理解错误了？？在STEP7里组态完了，每块EM277被自动分配了一个I区和Q区，那么数据是怎么对应的呢？JERRY 请具体描述一下过程好吗谢谢比如300里组态EM277分配的存储区是IB100开始，我想读写200里VB100开始的某段数据,过程如何？在S7300里EM277不是分配了I/O地址吗，直接当I/O读就行了。
读写200里VB100开始的某段数据：在I/O OFFSET IN THE V-MEMORY里设置V区偏置100即可。
S7-400与s7-200如何通讯
西门子S7-400，S7-300与S7-200的EM277之间的PROFIBUS-DP通讯圈子类别：PLC (未知) 2009-4-25 11:00:00[我要评论] [加入收藏] [加入圈子]西门子S7-400，S7-300与S7-200的EM277之间的PROFIBUS-DP通讯:西门子S7-400，S7-300PLC可以通过PROFIBUS-DP方式与S7-200的EM277进行通讯。
本文例子是一台CPU315-2DP作为PROFIBUS-DP通讯的主站，S7-200的EM277作为PROFIBUS-DP通讯的智能从站进行通讯。
S7-300与S7-200通过EM277进行PROFIBUS-DP通讯，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V存储区与S7-300的组态EM277从站时的硬件I/O地址相对应就可以了。
1. 新建项目：在STEP7中创建一个新项目，点击右键，在弹出的菜单中选择“Insert New Object”→“SIMATIC 300 Station”，插入S7-300站。
2. 双击“Hardware”选项，进入“HW Config”窗口。
点击“Catalog”图标打开硬件目录，按硬件安装次序和订货号依次插入机架、电源、CPU等进行硬件组态。
插入CPU时会同时弹出PROFIBUS组态界面。
点击“New”按钮新建PROFIBUS(1)，组态PROFIBUS 站地址，本例中为2。
点击“Properties”按钮组态网络属性，选择“Network Setings”进行网络参数设置，在本例中设置PROFIBUS的传输速率为“1.5Mbit/s”，行规为“DP”。
点击“OK”按钮确认，出现PROFIBUS网络。
3. 选中菜单“Option”→“Install New GSD...”，导入SIEM089D.GSD文件，安装EM277从站配置文件。
详解如何实现S7-300与S7-200的PROFIBUSDP通讯
详解如何实现S7-300与S7-200的PROFIBUSDP通讯要实现S7-300与S7-200进行PROFIBUS DP通讯，需通过使用EM277模块将S7-200CPU作为DP从站连接到网络中，从而实现S7-300与S7-200的通讯。
支持的波特率范围：9600----12M订货号：6ES7-277-0AA22-0XA01、首先安装EM277的GSD文件（GSD文件下载连接：/download/download11.html）2、在路径PROFIBUS DP---Additional FieldDevices---PLC---SIMATIC---EM277将其拖入到组态的DP线上3、点开“EM277 profibus dp”下面是各种不同种类通讯数据分类如“2 BYTE OUT/ 2 BYTE IN”2个字节的输入2个字节的输出对应的两个字节为 IB0-IB1和QB0-QB1可以双击选项栏设置4、设置主站和从站的DP通讯地址主站站号为2，从站站号为4EM277通过旋转模块左上方的拨码开关来设置DP从站地址，如从站地址为“4”的话将X10档位中的箭头旋转到“0” X1档位中的箭头旋转到“4”；若从站地址为“25”则将X10档位中的箭头旋转到“2” X1档位中的箭头旋转到“5”通讯正常的话EM277 模块上的DX MODE绿灯是亮的并且主站CPU指示灯为正常；如果通讯有误的话，DX MODE灯不亮，且主站CPU指示灯报故障，而且CPU不能启动。
5、双击EM277----分配参数----I/O offset in the V-memory给从站S7-200设置对应的VB存储区数值填多少就对应的多少如图设置的是 VB1000 为映射起始地址表示：QB0-QB1------VB1000-VB1001IB0-IB1------VB1002-VB10036、给 DI DO模块分配地址，因为上一步通讯已占用了IB0 IB1 QB0 QB1这些地址，所以模块中的起始地址只能从IB2 QB2开始7、编写程序S7-300主站程序S7-200从站程序数据流向：MB10（S7-300）------QB0（S7-300）-------（DP通讯）------VB1000（S7-200）----QB0（S7-200，实际输出）VB0（S7-200）-------VB1002(S7-200)--------(DP通讯)--------IB0（S7-300）------QB2(S7-300实际输出)测试1：STEP7中 MB10写入“170”然后通过MOVE指令传送到了 QB0（S7-300）中再通过DP通讯传送给S7-200监控Micro/WIN VB1000将数据“170” MOVE到了QB0（S7-200）中PLC实际照片：170（10#）==10101010（2#）测试2：在Micro/WIN中 VB1写入“255”并通过MOVE指令传送给 VB1003 然后通过DP通讯传送给IB1(S7-300)监控STEP7 IB1值为“255”然后通过MOVE指令传送到QB3（S7-300）实际输出PLC实际照片附加：模拟量测试只需更改以下操作：1、在组态时选择一个字类型的传输方式如1Word Out/ 1Word In一个字类型输出一个字类型输入然后设置 DP从站的输出、输入地址如：输出 PQW264 输入PIW2722、映射地址还是V存储区 1000为起始地址PQW264------VW1000PIW272------VW100023、编写程序S7-300S7-200数据传输MW10(S7-300)---PQW264(S7-300)---(DP通讯)---VW1000(S7-200)---VW0(S7-200)VW2(S7-200)---VW1002(S7-200)---(DP通讯)---PIW272(S7-300)---MW12（S7-300）5、测试1STEP7中向MW10写入“13824”监控Micro/WIN VW1000值变为了“13824”测试2Micro/WIN 写入“27648”到VW2 并MOVE到VW1002中监控STEP7 PIW272的值变为了“27648”。
如何实现S7300与S7200的EM277之间的PROFIBUS通讯连接
S7-300与S7-200通过EM277进行PROFIBUS DP通讯，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V 存储区与S7-300的组态EM277从站时的硬件I/O地址相对应就可以了。
插入一个S7-300的站：
选中STEP7的硬件组态窗口中的菜单 Install new GSD，导入SIEM089D.GSD文件，安装EM277从站配置文件，如下图： Option
在SIMATIC文件夹中有EM277的GSD文件：
导入GSD文件后，在右侧的设备选择列表中找到EM277从站，PROFIBUS Additional Field◊DP EM277,并且根据您的通讯字节数，选择一种通讯方式，本例中选择了8字节入/8字节出的方式，如下图：◊SIMATIC◊PLC◊Devices
根据EM277上的拨位开关设定以上EM277从站的站地址，如下图：
组态完系统的硬件配置后，将硬件信息下载到S7-300的PLC当中：
S7-300的硬件下载完成后，将EM277的拨位开关拨到与以上硬件组态的设定值一致，在S7-200中编写程序将进行交换的数据存放在VB0－VB15，对应S7-300的PQB0-PQB7和PIB0-PIB7，打开STEP7中的变量表和STEP7 MicroWin32的状态表进行监控，它们的数据交换结果如下图：
注意：VB0－VB7是S7－300写到S7－200的数据，VB8－VB15是S7－300从S7－200读取的值。
EM277上拨位开关的位置一定要和S7－300中组态的地址值一致。
扩展模块EM277
S7-200系列PLC PROFIBUS DP扩展模块EM277一、选型型号PROFIBUS-DP可用作与其他MPI主站通讯的通讯口，无论其是否作为PR OFIBUS-DP从站。
使用S7-300/400的XGET/XPUT功能时，S7-200可以通过该模块与S7-300/400连接。
使用MPI协议或PROFIBUS协议的STEP 7-Micro/WIN软件和PROFIBUS卡，以及OP面板或TD200(版本2), 均可通过E M 277模块与S7-200通讯。
系列号类别产品图片描述选型型号EM 277PROFIBUS DP模块EM 277PROFIBUS-DP模块，可以作为PROFIBUS-DP从站和MPI从站6ES7 277-0AA22-0XA0972RS485总线连接器RS485总线连接器（无编程口）6ES7 972-0BA41-0XA0 RS485总线连接器（有编程口）6ES7 972-0BB41-0XA0 RS485总线连接器（无终端电阻）6ES7 972-0BA30-0XA0附件网络电缆用于Profibus-DP和MPI网络连接电缆6XV1 830-0EN20（20m）6XV1 830-0EN50（50m）6XV1 830-0ET10（100m）二、EM 277 PROFIBUS DP模块的技术规范1、物理特性2、通信性能3、通信电缆长度（通信距离）4、模块特性三、EM 277 PROFIBUS-DP从站模块与S7-200 PLC工作的兼容性四、EM 277 PROFIBUS-DP从站模块接线示意图RS-485总线连接器网络电缆五、模块面板指示灯状态表灯灭红灯亮红灯闪烁绿灯亮CPU故障模块完好内部模块故障－－电源无24VDC电源－－24V DC接通DP错误没有错误处于非数据交换模式参数/组态错误－不处于数据交换模－－处于数据交换模式DX模式式六、使用EM 277将S7-200 CPU作为DP从站连接到网络通过EM 277 PROFIBUS-DP扩展从站模块，可将S7-200 CPU连接到PR OFIBUS-DP网络。
在s7-300中对EM277模块分配地址
在s7-300中对EM277模块分配地址∙悬赏分：5∙- 解决时间：2009-11-5 08:06s7-300和s7-200的Profibus DP通讯中要在300中对EM277模块分配地址，我的200子站除了DI,DO。
还有AI。
AI在EM277模块中怎么分配，我在s7-300中分配了8Bytes Out/8BytesIn 后4Word Out/4Word In就没法分配了？4Word Out/4Word In是不是对200中AI分配的？怎样既能分配DI和DO,有能同时分配S7-200中的AI问题补充：在对EM277进行地址配置时，32Bytes Out/32Bytes In和16Word Out/16Word In 有什么区别？他们的寻址范围可都是一样的啊？问题ID: 43721提问者：foxplc - 新生第1级最佳答案在300中对EM277模块分配地址时可根据你的应用所需的通信缓冲区的大小来选择。
例如选择32字节入/32字节出，其在S7-200中对应VB0-VB31为输出，VB32-VB63为输入。
在分配上述字节为单位的地址时也是根据你的应用所需要求。
例如S7-200有32点输入，16点输出，2个模拟量输入需上送S7-300,则可定义：32点输入状态送入VB32-VB35，共4个字节32位；16点输出状态送入VB36-VB37，共2个字节16位；2个模拟量输入送入VB38-VB41，共4个字节即2个字；VB42-VB63可为空。
在S7-300读取与上述VB相对应所对应的地址即可。
回答者：阿鸣- 高级工程师第11级2009-11-2 15:51 提问者对于答案的评价：不是VB0-VB31是输出吗？那么16点输出状态送入VB0-VB1，共2个字节16位；VB32-VB63是输入，32点输入送入VB32-VB35那么两个模拟量输入应该送入 VB36-VB39其他回答em277可以配置成最多32字输入，32字输出。
