太阳能离网电站原理及设计方法介绍
5kWp光伏太阳能离网发电系统设计方案
Lon 119.9
Average
10-year 0.56 3.24 7.99 14.3 19.4 23.6 26.2 25.7 21.8 15.3 8.4 1.89 14.1
Average

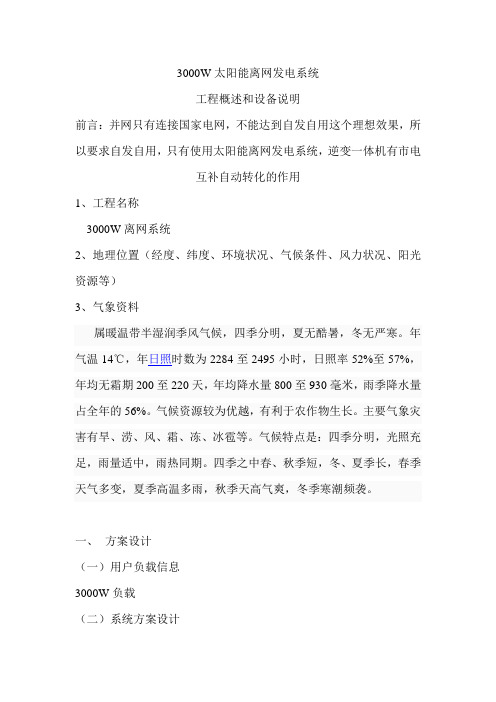

3000W太阳能离网光伏发电站系统解析
3000W太阳能离网发电系统工程概述和设备说明前言：并网只有连接国家电网，不能达到自发自用这个理想效果，所以要求自发自用，只有使用太阳能离网发电系统，逆变一体机有市电互补自动转化的作用1、工程名称3000W离网系统2、地理位置（经度、纬度、环境状况、气候条件、风力状况、阳光资源等）3、气象资料属暖温带半湿润季风气候，四季分明，夏无酷暑，冬无严寒。
年气温14℃，年日照时数为2284至2495小时，日照率52%至57%，年均无霜期200至220天，年均降水量800至930毫米，雨季降水量占全年的56%。
气候资源较为优越，有利于农作物生长。
主要气象灾害有旱、涝、风、霜、冻、冰雹等。
气候特点是：四季分明，光照充足，雨量适中，雨热同期。
四季之中春、秋季短，冬、夏季长，春季天气多变，夏季高温多雨，秋季天高气爽，冬季寒潮频袭。
一、方案设计（一）用户负载信息3000W负载（二）系统方案设计根据用户要求，本方案为光伏离网系统本系统是一个离网系统，其原理如下图所示：1、太阳能电池板方阵的设计（查询安装地区逐月辐照强度随倾角变化规律、倾角计算、支架设计或选取、电池板容量计算、电池板型号选择及数量确定并列出基本技术参量表、布局）所选电池板的基本技术参数如下所示:产品说明：1）.产品由72片多晶电池片串联而成2）.接线盒：预装连接线太阳能电池工作环境：1）. 阳光下无遮挡之户外环境2）. 工作温度：-40℃-+90℃太阳能电池标准测试条件：光照强度：1000W/M2，25℃，AM1.5太阳能电池产品主要结构及材质：1）. 钢化玻璃2）.抗紫外线、耐变黄、高透明EVA胶（固态胶水）3）.电池片（晶体硅，单晶或多晶）4）.包边框2、蓄电池组的设计（容量计算、安装地区户用电压情况、蓄电池型号选择、数量确定、布局）在系统中储能主要靠胶体蓄电池，蓄电池的容量为1600AH，就12V200AH胶体蓄电池8块电池型号选择的6-YH-200。
离网型光伏发电系统设计方案
离网型光伏发电系统设计方案一、引言离网型光伏发电系统是指将光伏发电系统与电网完全隔离，并通过储能设备储存电能，提供给用户使用。
光伏发电系统通过太阳能板将太阳能转换为直流电能，再经过逆变器将直流电转换为交流电，供电给用户使用。
在无法接入传统电网的地区或需要独立供电的应用场景中，离网型光伏发电系统具有广泛的应用前景。
二、系统组成1.光伏电池组：光伏电池组是光伏发电系统的核心部件，由多个太阳能电池板组成。
太阳能板能够将阳光转化为直流电能，为系统提供能源。
2.充放电控制器：充放电控制器主要负责对光伏电池组进行控制和管理，确保系统的充电和放电过程稳定。
充放电控制器还可监测电池组的电压、电流和温度等参数，以提高系统的安全性和效率。
3.储能设备：储能设备是离网型光伏发电系统的关键组成部分，用于储存多余的电能，并在需要时释放。
常见的储能设备包括蓄电池、超级电容、储氢罐等。
蓄电池是较常用的储能设备，能够将电能长时间存储，并通过逆变器将储存的直流电转换为交流电。
4.逆变器：逆变器是将光伏电池组输出的直流电转换为交流电的关键设备。
逆变器可以将直流电的电压和频率转换为符合用户需求的交流电。
三、系统设计1.太阳能资源评估：根据光照强度和日照时间等要素，评估系统所处地区可利用的太阳能资源。
通过太阳能资源评估，确定光伏电池组的组件类型和数量，以及逆变器的容量。
2.负载需求分析：根据用户的用电需求，确定系统的负载容量和负载类型。
负载需求的分析包括负载功率和运行时间的估算。
对于不同类型的负载，可以分配不同的储能容量。
3.储能容量设计：储能容量的设计需要考虑系统的负载需求和太阳能资源。
通过计算所需的电能储存量，确定储能设备的容量。
储能设备的容量应能满足负载的用电需求，并在连续阴天等情况下保证供电稳定。
4.系统可靠性设计：离网型光伏发电系统的可靠性设计是确保系统正常运行的重要因素。
采用双冗余设计可以提高系统的可靠性，例如采用多组光伏电池板、多台储能设备和逆变器等。
太阳能离网光伏发电站系统设计方案

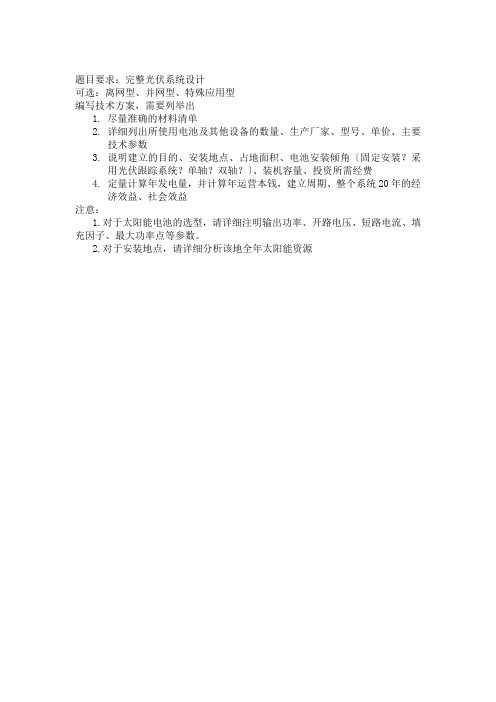

题目要求：完整光伏系统设计可选：离网型、并网型、特殊应用型编写技术方案，需要列举出1.尽量准确的材料清单2.详细列出所使用电池及其他设备的数量、生产厂家、型号、单价、主要技术参数3.说明建立的目的、安装地点、占地面积、电池安装倾角〔固定安装？采用光伏跟踪系统？单轴？双轴？〕、装机容量、投资所需经费4.定量计算年发电量，并计算年运营本钱，建立周期、整个系统20年的经济效益、社会效益注意：1.对于太阳能电池的选型，请详细注明输出功率、开路电压、短路电流、填充因子、最大功率点等参数。
2.对于安装地点，请详细分析该地全年太阳能资源家庭太阳能离网发电系统设计一、工程概述1、工程名称：家庭离网光伏发电系统2、地理位置〔经度、纬度、环境状况、气候条件、风力状况、阳光资源等〕老屋村地理信息：安徽省合肥市居巢区槐林镇，地理坐标北纬31度52分、东经117度17分，以合肥市气象信息为参考，合肥属亚热带湿润季风气候。
全年气候特点是：四季清楚，气候温和，雨量适中，春温多变，秋高气爽，梅雨显著，夏雨集中。
年平均气温15.7度，降雨量近1000毫米，日照2100多个小时。
3、气象资料自2021-01-01到2021 -12-01，合肥共出现：多云799天，雨561天，晴226天，阴79天，雪43天。
因此，平均一年可能出现的非晴天有136天，平均每月有11天是阴雨天二、方案设计〔一〕用户负载信息用电器额定功率(W) 数量用电时数(h)用电量(KWh)照明灯具40 10 5 2 24寸液晶电视32 2 10 0.64 洗衣机300 1 1 0.3冰箱120 1 1其他 2.2 合计 6.14 〔二〕系统方案设计1、太阳能电池板方阵的设计：所选电池板的根本技术参数如下所示:淘宝 [单价：420元]ttps://detail.tmall/item.htm?spm=u8ug&id=42721665880&cm_id=140105335569ed 55e27b&abbucket=171981—2000年期间上海地区的平均峰值日照时数是3.46h，由于上海和合肥近似处于同纬度地区，故可以推出合肥的平均日照时数也为3.46h(参考数据)。
10KW离网发电系统
10KW太阳能离网发电系统1.太阳能离网发电系统简介太阳能光伏发电的能源来源于取之不尽，用之不竭的太阳能，是资源最丰富的可再生能源。
太阳能光伏发电是能源的高新技术，具有独特的优势和巨大的开发利用潜力。
太阳能发电不会给空气带来污染，不破坏生态，是一种清洁安全的能源，同时又具有在自然界不断生成，并得到有规律的补充的特点，是可再生的清洁绿色能源。
充分利用太阳能有利于保持人与自然的和谐相处。
太阳能发电具有许多优点，如安全可靠，无噪音，无污染；能量随处可得，无需消耗燃料；无机械转动部件，维护简便，使用寿命长；建设周期短，规模大小随意；可以无人值守，也无需架设输电线路，还可方便与建筑物相结合等；这些都是常规发电和其他发电方式所不及的。
太阳能发电又称光伏发电。
在新能源中，太阳能发电的成本较高，但太阳能与其他新能源相比在资源潜力和持久适用性方面更具优势，从长远前景来看，光伏发电是最具潜力的战略替代发电技术。
相关专家预测，到本世纪后期，太阳能发电将在世界电能结构中占据80％的位置。
就资源储量而言，我国地处北半球，总面积2/3以上地区年日照时数大于2200小时，其中西藏、青海、新疆、甘肃、宁夏、内蒙古高原均为太阳能资源丰富地区；除四川盆地、贵州省资源稍差外，东部、南部及东北等其它地区都是资源较富和中等区。
太阳能资源理论存储总量达每年17000亿吨标准煤，与美国相近，比欧洲、日本优越得多。
太阳能离网发电系统通过把太阳能转化为电能，经过蓄电池储能，再通过逆变器，直接带动本地负荷工作。
离网发电系统具有以下优点：（1）利用清洁干净、可再生的自然能源太阳能发电，不耗用不可再生的、资源有限的含碳化石能源，使用中无温室气体和污染物排放，与生态环境和谐，符合经济社会可持续发展战略。
（2）光伏电池组件与建筑物完美结合，既可发电又能作为建筑材料和装饰材料，使物质资源充分利用发挥多种功能，不但有利于降低建设费用，并且还使建筑物科技含量提高、增加“卖点”。
离网型光伏发电系统设计方案
离网型光伏发电系统设计方案
一、系统基本原理离网型光伏发电系统广泛应用于偏僻山区、无电区、海岛、通讯基站和路灯等应用场所。
系统一般由太阳电池组件组成的光伏方阵、太阳能充放电控制器、蓄电池组、离网型逆变器、直流负载和交流负载等构成。
光伏方阵在有光照的情况下将太阳能转换为电能，通过太阳能充放电控制器给负载供电，同时给蓄电池组充电；在无光照时，通过太阳能充放电控制器由蓄电池组给直流负载供电，同时蓄电池还要直接给独立逆变器供电，通过独立逆变器逆变成交流电，给交流负载供电。
图1 离网型光伏发电系统示意图
(1)太阳电池组件
太阳电池组件是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件，其作用是将太阳的辐射能量转换为直流电能；
(2)太阳能充放电控制器
也称光伏控制器，其作用是对太阳能电池组件所发的电能进行调节和控制，最大限度地对蓄电池进行充电，并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方，光伏控制器应具备温度补偿的功能。
(3)蓄电池组
其主要任务是贮能，以便在夜间或阴雨天保证负载用电。
(4)离网型逆变器
离网发电系统的核心部件，负责把直流电转换为交流电，供交流负荷使用。
为了提高光伏发电系统的整体性能，保证电站的长期稳定运行，逆变器的性能指标非常重要。
二、主要组成部件介绍。
离网光伏系统的设计与优化
离网光伏系统的设计与优化一、离网光伏系统的组成离网光伏系统主要由太阳能电池板、蓄电池、控制器、逆变器和负载等部分组成。
太阳能电池板是系统的核心部件，负责将太阳能转化为电能。
其性能和效率直接影响系统的发电量。
目前市场上常见的太阳能电池板有单晶硅、多晶硅和薄膜电池等类型，各有优缺点。
单晶硅电池效率高，但价格相对较高；多晶硅电池性价比适中；薄膜电池则具有柔性好、弱光性能佳等特点。
蓄电池用于存储太阳能电池板产生的电能，以便在夜间或阴天等光照不足时为负载供电。
常用的蓄电池有铅酸蓄电池和锂离子蓄电池。
铅酸蓄电池成本较低，但寿命较短；锂离子蓄电池寿命长、能量密度高，但价格较高。
控制器是系统的管理中心，负责控制太阳能电池板对蓄电池的充电过程，防止过充和过放，保护蓄电池和系统的安全运行。
同时，控制器还能监测系统的工作状态，提供相关数据和报警信息。
逆变器将蓄电池输出的直流电转换为交流电，以满足交流负载的需求。
逆变器的性能和效率对系统的整体效率和电能质量有重要影响。
负载则是系统所供电的设备，如灯具、电器、通信设备等。
二、离网光伏系统的设计要点1、负载功率需求评估首先要准确评估负载的功率需求。
这包括了解负载的类型（如电阻性、电感性、电容性负载）、工作时间、工作电压和功率等参数。
通过详细的负载分析，确定系统在不同时间段内的总功率需求，为后续的系统配置提供基础。
2、太阳能资源评估了解安装地点的太阳能资源情况至关重要。
可以通过查询当地的气象数据、太阳能辐射量数据或者使用专业的太阳能资源评估软件来获取相关信息。
充足的太阳能辐射是保证系统正常运行和发电量的关键因素。
3、蓄电池容量选择蓄电池的容量应根据负载的功率需求和无光照时间来确定。
一般来说，蓄电池的容量要能够满足负载在连续无光照期间的用电需求，并留有一定的余量。
同时，还要考虑蓄电池的充放电深度和循环寿命等因素。
4、太阳能电池板功率配置根据负载功率需求、太阳能资源情况和蓄电池容量，合理配置太阳能电池板的功率。
光伏离网系统设计方案
光伏离网系统设计方案一、引言随着可再生能源的快速发展和环境问题的日益严重，光伏离网系统逐渐成为人们研究和应用的焦点之一。
光伏离网系统是指通过太阳能光伏发电系统将太阳能转化为电能，并将其中一部分直接馈回电网供给其他用户使用，同时将另一部分电能储存在电池中以备无光照时使用。
本文将介绍光伏离网系统的设计方案。
二、主要组成1. 太阳能光伏模块太阳能光伏模块是光伏离网系统的核心部件，它的作用是将太阳能转化为直流电能。
光伏模块通常由多个太阳能电池组成，通过并联或串联的方式组成电池组。
2. 光伏逆变器光伏逆变器是将光伏发电模块产生的直流电能转化为交流电能的装置。
逆变器具有高效率、低损耗和稳定的特点，能够将直流电能转化为标准的交流电输出。
3. 电池组电池组是光伏离网系统的储能装置，它可以储存太阳能发电系统产生的多余电能，并在无光照时提供电能供给使用。
电池组通常由多个电池单元组成，并可以根据需要进行扩展。
4. 电网连接装置电网连接装置是将光伏离网系统连接到公共电网的关键设备。
它通过逆变器将系统产生的电能馈回电网，并可以将电网的电能供给系统使用。
三、离网系统设计方案1. 太阳能光伏模块的选择在选择太阳能光伏模块时，需要考虑模块的转换效率、耐久性和可靠性。
同时，根据实际情况确定光伏模块的数量和布置方式，以确保最大程度地利用太阳能资源。
2. 光伏逆变器的选型逆变器的选型要考虑系统的容量和负载特点，确保逆变器能够稳定地运行和高效地将直流电能转化为交流电能。
此外，还要考虑逆变器的保护功能和通信接口，以便实现远程监控和管理。
3. 电池组容量的确定电池组的容量应根据用户的负荷需求和无光照期间的供电时间确定。
需要考虑到充电和放电效率、循环寿命以及安全性等因素，确保系统能够提供稳定可靠的电能供应。
4. 电网连接装置的设计电网连接装置需要符合当地的电网标准和要求，确保光伏离网系统与电网的连接稳定可靠。
同时，还需要考虑到电网故障时的安全保护和自动切换功能。
离网太阳能电池系统设计
离网太阳能电池系统设计引言本文档旨在介绍离网太阳能电池系统设计的基本原理和关键要素。
离网太阳能电池系统是一种独立运行的电力系统，依靠太阳能发电，并使用电池储存电能供给家庭或企业使用。
在本文档中，我们将介绍系统的设计原则、部件选择、系统容量计算和安装注意事项。
系统设计原则离网太阳能电池系统的设计应基于以下原则：1. 可靠性：系统应具备稳定可靠的运行能力，能够满足用户的长期用电需求。
2. 可扩展性：系统应具备扩展能力，以适应未来电能需求的增加。
3. 安全性：系统应符合相关安全标准和规范，确保使用过程中的安全性。
4. 高效性：系统应优化设计，以提高能源利用效率并减少能源浪费。
部件选择下面是离网太阳能电池系统中的主要部件及其选择要点：1. 太阳能电池板：选择高效的太阳能电池板，具备较高的转换效率和耐用性。
2. 逆变器：选择适配系统容量的逆变器，将太阳能电池板产生的直流电转换为交流电供电。
3. 电池组：选择高品质的电池组，具备较大的容量和较长的使用寿命，以提供持续的电能供给。
4. 控制器：选择智能化控制器，以监测和管理电池组的充放电过程，保护电池组并优化系统性能。
5. 线缆和接线盒：选择合适的线缆和接线盒，确保电能传输的稳定和安全性。
系统容量计算离网太阳能电池系统的容量计算应考虑以下因素：1. 用电负荷：根据用户的用电需求和日常负荷曲线，估计系统的平均负荷和峰值负荷。
2. 储能需求：根据日夜用电差异和不同季节的用电需求变化，计算电池组的储能容量。
3. 太阳能资源：根据所在地的太阳能资源情况，估计太阳能电池板的发电能力。
4. 备用能源：考虑备用能源的情况，在太阳能发电不足或故障时，系统能否依靠其他能源供电。
安装注意事项在安装离网太阳能电池系统时，应注意以下事项：1. 安全性：确保安装过程中的安全操作，避免电器触电和火灾等安全风险。
2. 耐用性：选择适合安装环境的耐用材料和设备，以确保系统的长期稳定运行。
3. 防雷保护：加装合适的防雷装置，保护系统免受雷击和电涌的影响。
500kw离网太阳能发电系统设计方案
500kW离网太阳能发电系统设计方案简介随着现代社会的不断发展，对电力需求的不断增加，太阳能发电作为一种绿色、环保、可再生的新型能源，越来越受到人们的重视。
离网太阳能发电系统是将太阳能发电设备集成在一起，通过电池存储设备来实现电能的储存，在没有电网接入的地区也能提供电能。
本文将详细介绍500kW离网太阳能发电系统的设计方案。
设计方案1. 太阳能电池板太阳能电池板是离网太阳能发电系统的核心组件。
本设计方案选择多晶硅太阳能电池板，因其价格较为实惠，性价比较高。
在本方案中，选用120块电池板，每块功率为400W，总功率为48kW。
2. 电池组电池组是离网太阳能发电系统的储能设备。
本设计方案选用的是铅酸电池，该种电池能够满足系统储能要求。
选用40组电池，每组电池12V，总电池电压480V。
3. 逆变器逆变器是将直流能转换为交流能的设备。
本设计方案中选用了40台逆变器，每台逆变器的输出功率为12.5kW，总功率为500kW。
4. 支架及其他附件为了将太阳能电池板固定在适当的位置，需要选用合适的支架。
在本设计方案中，选择使用铝合金支架；同时，在安装电池板时需要选用电线、MC4连接器等附件。
系统设计离网太阳能发电系统的设计需要考虑以下因素：1. 电池组的选用电池组的选用需要满足系统储能要求，同时也需要注意电池组的品质和寿命。
在本设计方案中，选择铅酸电池，该种电池品质较好，使用寿命较长。
2. 逆变器的选用逆变器是将直流能转换为交流能的关键设备，需要选择能满足系统功率要求的逆变器。
在本设计方案中，选择将40台逆变器组合在一起，总输出功率为500kW，能够满足系统需要。
3. 支架及其他附件的选用为了将太阳能电池板固定在适当的位置，需要选择合适的支架，并使用适当的附件，如电线、MC4连接器等。
本文介绍了500kW离网太阳能发电系统的设计方案。
该方案选用多晶硅太阳能电池板、铅酸电池、40台逆变器和铝合金支架等组件，能够稳定地提供500kW 的电能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、系统各部件介绍：
（一）太阳能电池组件： 1、结构：
P1
2、伏安特性曲线：
P1
3、主要参数： 标准测试条件：温度25℃，大气质量： AM1.5，光照：1kW/㎡ Isc短路电流,电池正负极短路状态时流过的电流 Voc开路电压，正负极开路状态下的电压 Pm最大输出功率，最大输出工作电压与最大工作电流乘积 Vpm最大工作输出电压， Ipm最大工作电流 填充因子：FF=Vm*Im/Voc*Isc 转换效率：n=Vm*Pm/P=FF*Voc*Isc/p(P为太阳辐射功率)
一、太阳能独立光伏发电原理： 指太阳能光伏发电系统不与公共电网连接的发电方式。典型特
征为：白天利用太阳能发电，并将电能存储在蓄电设备中。晚上利 用蓄电池中的电能为负载提供电能，其优点是能够根据具体用电情 况，不受电网覆盖、地理位置的约束，实地配备的光伏供电系统。 具体结构简图如下：
P1
独立光伏发电系统的构成主要包括：太阳能电池组件（阵列）、蓄电池、 逆变器、控制器、接线箱等。 ❖太阳电池组件：属于发电系统，是指把利用半导体的光伏效应将太阳能辐射 能转换成直流电的太阳能电池片封装的阵列； ❖控制器：管理系统，对蓄电池充放电管理； ❖逆变器：逆变系统，将直流电转换成220V50Hz的交流电。 ❖蓄电池：能量储存系统；一般使用阀控式铅酸蓄电池、铅酸胶体蓄电池等 ❖支架、配电柜等辅助设备：辅助保护系统，汇总太阳电池组件的配线。内装 有浪涌保护器器、保险和开关等。
P1
（二）控制器 在大多数光伏系统中都用到了控制器以保护蓄电池免于过充或过放。过充可
能使电池中的电解液汽化，造成故障，而电池过放会引起电池过早失效。过充过 放均有可能损害负载。所以控制器是光伏发电系统的核心部件之一，也是平衡系 统BOS（Balance of System）的主要部分。
在小型光伏系统中，控制器也称为充放电控制器，主要起防止蓄电池过充电 和过放电的作用。在大中型光伏系统中，控制器担负着光伏系统能量的平衡管理， 保护蓄电池及整个光伏系统正常工作，显示系统工作状态等重要作用。控制器可 以是单独使用的设备，也可以和逆变器制做成一体化。
补控制器、离网控制器、并网控制器等 2）按开关方式分类 光控开光控关控制器、光控开时控关控制器、时控控制器 3）按电压等级分类 12V、24V、110V、220V控制器 12V、24V自动识别 24V、36V 、48V自电法 恒流充电法是用调整充电装置输出电压或改变与蓄电池串联的电阻，保持
P1
1、主要功能： ❖ 防止蓄电池过充电和过放电，延长蓄电池寿命。 ❖ 防止太阳电池方阵、蓄电池极性反接。 ❖ 防止负载、控制器、逆变器和其他设备内部短路。最优化的系统能量管理
（光伏方阵最佳工作点跟踪MPPT，Maximan Power Point Tracking，温度补 偿、择优补偿、择优启动特殊负载及后备电源自动切换等） ❖ 雷击引起的击穿保护。 ❖ 光伏系统工作状态显示： 蓄电池荷电状态SOC显示和蓄电池端电压显示。
P1
4、太阳能电池组件的辐射特性：
P1
5、太阳能电池组件的温度特性：
P1
5、热斑效应 太阳能电池组件在阳光照射下出现局部发热点的现象叫热斑效应，这种现
象一般在单个电池上发生。组件中某部分电池单元上因树叶等其他遮挡物形成 阴影，那么该部分电池有发电者变成负载，并且该部分的电阻变大。此时，串 联回路（组件串）上的全部电压加在这个电池上，电流经过该高电阻单元使其 发热，产生高温，其周围的材料变色、膨胀，焊点熔化。严重的热斑效应可能 高达200℃的高温，烧毁电池。可以采用旁路二极管防止这一情况发生。
P1
3)三阶段充电法。 在充电开始和结束时采用恒电流充电，中间用恒电压充电。当电流衰减到
预定值时，由第二阶段转换到第三阶段。这种方法可以将出气量减到最少，但 作为一种快速充电方法使用，仍受到一定的限制。 4) 脉冲式充电法
脉冲充电方式首先是用脉冲电流对电池充电，然后让电池停充一段时间后 再充，如此循环充电脉冲使蓄电池充满电量，间歇期使蓄电池经化学反应产生 的氧气和氢气有时间重新化合而被吸收掉，使浓差极化和欧姆极化自然而然地 得到消除，从而减轻了蓄电池的内压，使下一轮的恒流充电能够更加顺利地进 行，使蓄电池可以吸收更多的电量。间歇脉冲使蓄电池有较充分的反应时间， 减少了析气量，提高了蓄电池对充电电流的接受率。
造成热斑效应的根源是有个别坏电池的混入、电极虚焊、电池有裂纹演变 为破碎、个别电池特性变坏、电池局部受阴影遮挡等。
P1
P1
解决热斑效应的措施主要是采用并联旁路二极管， 如下图；
防逆流二极管：防止其他太阳能电 池回路或蓄电池产生的电流流进该 组件。可放在控制器里面 旁路二极管：为防止热斑效应导致 组件受损，反向电压为保护电池串 的最大输出电压的1.5倍以上
P1
❖ 光伏系统信息储存（系统发电量、失电量、失电记录、故障记录 等）。
❖ 负载状态显示（耗量等）； 光伏方阵工作状态(显示充电电压、 充电电流、充电量等)；
❖ 辅助电源工作状态显示；环境状态显示（太阳辐射能、温度、风 速等）。
❖ 光伏系统故障报警 ❖ 光伏系统遥测、遥控、遥信功能等。
P1
2、控制器分类 1）按功能分类 普通控制器、分时段控制器、可调功率控制器、市电切换控制器、风光互
P1
4、控制器参数设置 1）蓄电池类型选择 目前使用的主要是免维护阀控式铅酸蓄电池、铅酸胶体蓄
电池 2）开关模式 3）充放电保护参数设置 过充保护电压（单节电池2.35V） 过放保护电压（单节电池1.8V）
充电电流强度不变的充电方法。其控制方法简单，但由于电池的可接受电流能 力是随着充电过程的进行而逐渐下降的，所以到充电后期，充电电流多用于电 解水产生气体，使出气过多。
2)恒压充电法 充电电源的电压在全部充电时间里保持恒定的数值，随着蓄电池端电压的
逐渐升高，电流逐渐减少。与恒流充电法相比，其充电过程更接近于最佳充电 曲线。这种充电方法电解水很少，避免了蓄电池过充。但在充电初期电流过大， 对蓄电池寿命造成很大影响，且容易使蓄电池极板弯曲，造成报废。
