教科版九年物理伏安法测电阻(习题+解析)
2019中考物理----伏安法测电阻的实验(含答案解析)
伏安法测电阻的实验一、实验探究题1.在“伏安法测电阻”实验中，小明同学将电路连成如图甲所示的电路。
（1）请你用笔画线代替导线将实物电路连接完整。
（要求：滑动变阻器的滑片P 向右滑动时，电流表示数变大）.（2）实验中，闭合开关后，移动滑片，电流表无示数，电压表有较大示数，经检查，导线连接完好，则故障可能是________。
（3）排除故障后，小明进行实验记录数据，并根据数据绘制出图像（如图乙所示），由图乙可知，该定值电阻阻值是________Ω。
（4）小华设计了另一个测量电阻的电路，如图丙所示，电源电压不变，在MN 之问接入待测电阻，可以在电流表表盘上直接读出电阻阻值，小华已经标出了部分电阻值（如图丁所示），由电表表盘数据可知：该电路中R0＝________Ω。
2. 如图所示是小明测定小灯泡电阻的实验电路图，电源电压恒为9V，电压表有0～3V和0～15V两个量程，小灯泡上标有5V字样。
（1）实验中电压表应选用________V的量程。
（2）正确连接电路后，闭合开关S，小明发现电流表示数较小，小灯泡不亮。
接下来应进行的操作是_____（只有一个正确选项）。
A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小滑动变阻器接入电路的阻值（3）小明正确操作后，发现灯泡发光了。
如果要使灯泡正常发光，他应该移动滑动变阻器的滑片，观察________表的示数，使其为________。
（4）小明根据多次实验测得的数据画出了通过小灯泡的电流随其两端电压变化的图象，如图所示，分析图象可知小灯泡正常发光时的电阻是________Ω（保留小数点后一位）。
同时发现在不同的电压下，灯丝电阻不是定值，原因是灯丝电阻受________的影响。
（5）当小灯泡正常发光时，小明还想知道小灯泡两端电压变大时它的发光情况，他逐渐向左移动滑片。
当灯泡两端电压是8V时，小灯泡灯丝烧断了，此时电压表示数会________8V。
九年级物理 电阻的测量实验题(附答案)
电阻的测量实验题一、填空题1、（2分）用伏安法测电阻R值如图所示，若K接b时，测得误差为50%，K接a时，测得误差为5%，已知电阻的准确值为500 ，这电流表的内阻为____。
电压表内阻为____2、（2分）用伏安法测电阻R值，如图所示，若K接b时，测得误差为50%，K接a时，测得误差为5%，已知电阻的准确值为500Ω，则电流表的内阻为____Ω，电压表的内阻为____Ω。
3、（2分）采用内接法测电阻时，表示数为1.2V，示数为0.48A，表内阻为0.2Ω，则被测电阻的真实值为________Ω4、（2分）将电流表改装成伏特表的实验中，首先应测出电流表的内阻，一般用半偏法测定，电路如图所示，R1是阻值很大的变阻器，R2是电阻箱(阻值范围0～999欧或0～9999欧)。
测量步骤为：(1)把___调到最大值，断开____，合上___，调节___使G的指针偏转为____。
(2)再合上____，调节____，使指针正好停在满刻度的____，则电流表的内阻R g=____值。
5、（2分）在用伏安法测电阻的实验中，所用电压表的内阻约为20kΩ，电流表的内阻约为10Ω，选择能够尽量减小误差的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上，如图所示。
（1）根据各点表示的数据描出I－U图线，由此求得该电阻的阻值R x为____Ω（保留两位有效数字）；（2）画出此实验的电路原理图。
6、（2分）把一个量程为6mA的电流表改装成欧姆表，如图所示。
电源电动势为3V。
a、b端分别为黑、红表笔。
测电流表的3mA刻度处对应的电阻刻度值为____Ω。
7、（2分）如图所示为用电压表和电流表测电阻的一种连接方法, R x为待电阻, 如果的读数是4.50V, 的读数是12.0mA, 电压表的电阻是1.50kΩ, 那么R x 的精确值是________Ω.8、（2分）欲测一个额定电压为5V的小电珠的额定功率(约为0.25W)，备有下列器材：(A)电压表（量程0~3V，内阻2kΩ）(B)电压表（量程0~6V，内阻4 kΩ）(C)电流表（量程0~50mA，内阻20 Ω）(D)电流表（量程0~0.6A，内阻0.01 Ω）(E)滑动变阻器（阻值0~20 Ω，额定电流1A）(F)电池组（电动势12V，内阻较小）(G)电键及导线应选用的实验器材有________________在下面方框中画出测量的电路图.9、（2分）用伏安法测电阻的实验中，按实验要求选用的电压表的最小分度为0．1V，电流表的最小分度为0．02A．某学生记录的各组数据如下表所示。
初中物理知识点专项专题17 实验 伏安法测电阻(解析版)
专题17 伏安法测电阻➢ 核心考点： 【实验目的】 测未知电阻的阻值 【设计并进行实验】1.实验器材：电源、导线、开关、定值电阻、小灯泡、电流表、电压表、滑动变阻器；2.实验原理：IU R =3.实验步骤：（1）断开开关，调节电流表、电压表的指针到零刻度；按电路图连接实物；调节滑动变阻器到阻值最大端。
（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I 、电压表的示数U ，并记录在表格中。
（3）根据公式IUR =计算出R 的值，并记录在表格中。
（4）通过移动滑动变阻器滑片，改变定值电阻两端的电压和通过电阻的电流，分别记录对应的值。
实验次数123456电流I/A 00.150.190.280.40.6电压U/V 00.81 1.423电阻R/Ω5.35.3 5550.7550.25【拓展实验】（5）将定值电阻换成小灯泡进行实验，电路图和实物图如下所示：【分析数据】①将测得的定值电阻阻值进行求平均值：554321RRRRRRx++++=Ω=5555555Ω+Ω+Ω+Ω+Ω=②不能将小灯泡的电阻测量值进行求平均值，因为小灯泡电阻受温度的影响，是变化的。
定值电阻和小灯泡的UI-图如下：【实验结论】电阻是导体本身的特性，和导体的电流与电压无关；灯泡的电阻不是固定的，随温度的升高而增大。
【交流与讨论】（1）滑动变阻器的作用：保护电路、改变定值电阻（小灯泡）两端的电压和通过的电流。
（2）滑动变阻器规格的选取：电源点电压U小灯泡额定电压U L小灯泡正常发光时电阻R LLLLUUURR-=滑所选滑动变阻器最小阻值：LLL RUUUR-=滑所选滑动变阻器：滑滑RUUURLL-≥L （3）要使小灯泡正常发光，应移动滑片，使电压表示数为小灯泡额定电压。
（4）电压表示数小于（或大于）小灯泡额定电压时，滑片移动方向的判断：应使滑动变阻器接入电路中的电阻变小（或变大）。
（5）实验时多次测量的目的：①定值电阻：获得多组数据求平均值，减小误差；②小灯泡：获得多组数据，探究灯丝的电阻与温度之间的变化关系；（6）电路故障分析。
初中物理中考题：伏安法测量电阻实验探究题(答案)
乙 丙1.小丽通过“等效替代法”测量一个未知电阻R x 的阻值。
图为小丽设计的实验电路图。
请你帮小丽将实验步骤补充完整：① 将开关断开，按电路图连接电路，将滑动变阻器移到阻值最大端。
②________，记录电流表的示数I ；③ ， 。
④记录此时电阻箱示数R 0，待测电阻的阻值R x = R 0 。
2.在利用“伏安法”测量定值电阻R 的阻值的实验中：（1）闭合开关S ，电压表有示数，电流表无示数，则发生故障的器材是 （选填“电流表”、“开关S ”或“定值电阻R ”）；（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为 V ，电流表的示数为 A ，电阻R 的阻值为 Ω。
3.小英按图甲连接了实验电路，测量电阻R x 的阻值。
（1）闭合开关S 前，应把图23甲中滑动变阻器的滑片P 置于最 端。
（选填“左”或“右”）（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图23乙所示，电流表的示数如图丙所示，则电流表的示数为 A ，电阻R x 的阻值为 Ω。
丙4．某同学用电流表和电压表测量电阻R x 的阻值，电路如图甲所示。
（1）开关S 闭合前，应将滑动变阻器的滑片P 移动到 端。
（选填“左”或“右”）（2）闭合开关S ，调节滑动变阻器的滑片P 到某一位置，观察到电压表和电流表的示数分别如图24乙、丙所示，则电阻两端的电压为 V ，流过电阻的电流为 A ，测得电阻的阻值R x = Ω。
5.R 的阻值。
闭合开关S ，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图19乙、丙所示，则电压表的示数为______V ，电流表的示数为 A ，电阻R 的阻值为 Ω。
6.晓明利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。
他选择了满足这个实验要求的器 材，并连接了实验电路，如图所示。
第2节 测量电阻九年级上册物理教科版
电压U/V
2.0 2.5 3.0
电流I/A
0.20 0.24 0.30
待测电阻 R/Ω
10.0
10.4 10.0
平均值
10.1
对一个未知电阻，用电压表测出它两端的电压U，用 电流表测量通过它的电流I，应用欧姆定律，就可求出其电 阻值。这种测量电阻的方法叫做伏安法。
伏安法是测量电阻的一个基本方法。
设计实验 实验原理
RU I
滑动变阻器在伏安法测电阻实验中的作用：保护电路； 改变被测电阻两端的电压，进行多次测量。
实验步骤 (1)接照电路图连接好实验电路。 (2)移动滑动变阻器的滑片，分别读出三组电流表、电压表
的示数，记录在实验表格中。 (3)利用公式R=U/I计算出电阻的阻值，然后对多次实验的
量出未知电阻Rx阻值的电路是
( C)
A.只有① B.只有②③ C.只有①②③ D.①②③④都可以
③
④
1.伏安法测电阻
实验原理 实验步骤 实验结论
2.电压-电流图像
缺少电压表：安阻法 3.特殊测量法
缺少电流表：伏阻法
(2)按照图甲电路，将图乙中 的滑动变阻器正确连入电路.
(3)连接电路时，开关必须__断__开__，正确连接电路后闭 合开关前，滑动变阻器的阻值应处于__最__大__值。
(4)闭合开关，将图乙中的滑动变阻器滑片向左移动时，电流 表示数会__变__大____，当滑片滑到某一位置时，电流表的示数 为0.5 A，电压表示数如图丙所示，由此可知被测电阻的阻值 R=____5____Ω。
第五章 欧姆定律
第2节 测量电阻
1.学习一种电阻的测量方法——伏安法，进一步熟悉电压表、 电流表的使用方法.

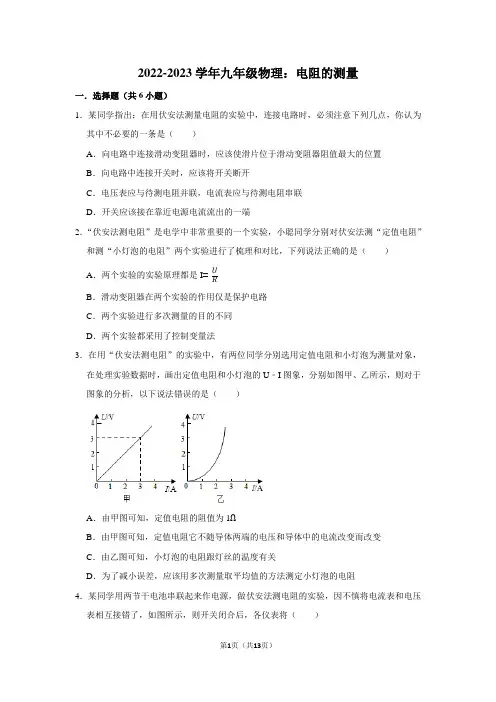

2022-2023学年九年级物理：电阻的测量(附答案解析)
2022-2023学年九年级物理：电阻的测量一．选择题（共6小题）1．某同学指出：在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（）A．向电路中连接滑动变阻器时，应该使滑片位于滑动变阻器阻值最大的位置B．向电路中连接开关时，应该将开关断开C．电压表应与待测电阻并联，电流表应与待测电阻串联D．开关应该接在靠近电源电流流出的一端2．“伏安法测电阻”是电学中非常重要的一个实验，小聪同学分别对伏安法测“定值电阻”和测“小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（）A．两个实验的实验原理都是I=U RB．滑动变阻器在两个实验的作用仅是保护电路C．两个实验进行多次测量的目的不同D．两个实验都采用了控制变量法3．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U﹣I图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻4．某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏5．小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为0﹣3V，电流表的量程为0﹣3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（）A．电压表和电流表的位置接反了B．他没有多次测量取平均值，致使误差过大C．电压表按0﹣15V量程读数，电流表按0﹣0.6A量程读数D．电压表按0﹣15V量程读数，电流表按0﹣3A量程读数6．某同学利用如图所示的电路测量小灯泡的电阻。
专题 伏安法测电阻共44题详解解析版.doc
专题伏安法测电阻1．（2019上海中考题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x、电流表、电压表、电健各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样），以及导线若干。
小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。
继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。
求：①电压表的量程是伏。
②计算说明实验中电流表的量程。
③根据记录的第二组数据，计算出此时待测电阻R x的阻值。
【答案】①0﹣3V；②0﹣0.6A；③5Ω，5Ω。
【解析】①正确连接电路，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V；②（a）图中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V；（b）图中，若电流表选用大量程，电流为1.4A；若选用小量程，电流为0.28A；根据串联电路电压的规律，变阻器的电压为：U R=U-U X=3V﹣1.4V＝1.6V，若电流表选用大量程，变阻器连入电路的电阻：R滑中＝U滑/I大=1.6伏/1.4安≈1.14Ω，变阻器最大电阻为2×1.14Ω＝2.28Ω，与题中所给的变阻器的规格差别较大，所以不可能是大量程；若电流表选用小量程，变阻器连入电路的电阻：R滑中＝U滑/I小=1.6伏/0.28安≈5.71Ω，变阻器最大电阻为2×5.71Ω＝11.4Ω，与题中所给的“10Ω 2A”变阻器的相吻合，故电流表选用小量程0﹣0.6A；③电流表示数为0.28A，继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，电压表示数可能为1.6V或1.2V；若电压表示数为1.4V+2×0.1V＝1.6V，即电压表示数变大，根据U＝IR，则电路中电流也应变大，电流为：0.28A+2×0.02A＝0.32A；由欧姆定律得：R x＝U x/I x=1.6伏/0.32安＝5Ω；若电压表示数为1.4V﹣2×0.1V＝1.2V，即电压表示数变小，根据U＝IR，则电路中的电流也应变小，电流为：0.28A﹣2×0.02A＝0.24A；由欧姆定律得：R x＇＝U＇x/I＇x=1.2伏/0.24安＝5Ω。
九年级(伏安法测电阻和欧姆定律的应用)
例：亮亮设计了一个用电压表的示数变化反映环境温度变化的电 路．其电路原理图如左图所示．其中，电源两端电压U=4V（ 恒定不 变 ）．电压表量程为 0～3V，R0是定值电阻，R0=300Ω，R1是热敏电阻， 其电阻随环境温度变化的关系如右图所示．闭合开关S后．求：
①当环境温度为40℃时，热敏电阻R1的阻值是多少？ ②当环境温度为40℃时，电压表的示数是多少？ ③电压表两端电压不能超过其最大测量值，则此电路所允许的最高环
值和电流值. l.根据公式R=U/I算出电阻，并比较电阻大小是否相同。
例：某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图。
小灯泡上标有“2.5V 0.3A”字样，电源电压为3V。请完成下列问题。
（1）根据电路图，在图乙中用笔画线代替导线连接实物图。
（2）某次测量，电流表与电压表的示数如图所示，计算此时小灯泡灯丝的电
串联电路中的电阻规律
如图所示，求电路中的总电阻：
R总=
U总 U1 U2 U1 U2
I总
I总
I1 I2
=R1+R2
所以串联中的电阻规律：
①电阻串联特点：R总=R1+R2……+Rn
②串联电路的总电阻比任何一个分电阻都大，几个导体串联相当于增加了导
体的长度，总阻值变大
③越在大串分联得电的路电中压有越：大UU。12
测定小灯泡电阻时常见的故障分析
故障
现象
灯泡
电压表
电流表
灯泡短路 不亮
无示数
有示数（变大）
灯泡断路 不亮 有示数（接近电源电压） 无示数（几乎无示数）
滑变短路 亮（更亮） 有示数（变大）
有示数（变大）
滑变断路 不亮
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 如图所示，是某同学设计的伏安法测电阻的实验电路，图中①是__ __表，②是______表。
为使①表的读数增加，变阻器的滑片P应向______移动（填“左”或“右”，下同）；为使②表读数减小，变阻器的滑片P应向______移动。
2. 测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程，估量待测电阻的阻值大约为10 Ω，则电压表应选择______量程，电流表应选择______量程。
3. 在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（
）
A. 改变电路中的电流
B. 改变被测电阻两端的电压
C. 改变被测电阻的阻值
D. 爱护电路
4. 在用“伏安法测电阻”的实验中，某同学列出下列几条注意事项，其中没有必要的是（）
A. 连接电路过程中，开关始终是断开的
B. 应从电源正极开始接线，开关应靠近电源正极
C. 使用电表前要选择量程，调零
D. 不准用导线将电源正、负极直截了当连在一起
5. 在用“伏安法测电阻”的实验中，电源电压为4.5 V，被测电阻的阻值约为10 Ω，则连接电路时，电流表的量程应选择（）
A. 3 A
B. 0.6 A
C. 任意一个均可
D. 无法判定
6. （安徽）小明利用图甲所示的电路图测小灯泡的电阻。
图甲图乙
R′
图丙
（1）请你依照电路图用笔画线代替导线，将图乙中的实验装置图连接完整。
（2）实验中，用U、I分别表示电压表、电流表的读数，则小灯泡的电阻为。
（3）若实验室只提供较小量程的电流表与一个电阻箱R′（能读出电阻值的变阻器）并联，减小通过电流表的电流，如图丙所示。
老师确信了他的方法，并指出电流表的内阻RA不为零，能够看成一个小电阻。
为了爱护电流表，在接入电路前，电阻箱的阻值应该调到最_______（选填“大”或“小”）。
7. 在测量定值电阻的实验中，
（1）连接电路时开关应__________。
（2）请你用笔画线代替导线，将图1中的实物电路连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至_____（选填“A”或“B”）端。
小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图2所示，为__________V，运算出的电阻值为__________Ω。
图1 图2 图3
（4）小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗?______，理由是_______________________。
（5）如图3所示是其他两组同学依照测得数据作出的I－U图象，分析图象可知Ra___Rb（选填“>”、“＝”或“<”）。
（6）小珍连接好电路后闭合开关，发觉不管如何移动变阻器的滑片P ，电压表、电流表均有示数，但都不改变，缘故可能是____________________________________。
（写出一种即可）
1. 电压 电流 右 左 解析：电压表测量定值电阻两端的电压，为使电压表的示数增大，应向右调剂滑片，使变阻器的阻值减小，变阻器分得的电压减小，相应的定值电阻分得的电压增大；向左调剂滑片，变阻器的阻值增大，电路中的总电阻增大，电流减小。
2. 15 V 3 A
3. C 解析：变阻器通过改变连入电路中的电阻，改变电路中的电流，调剂部分电路两端的电压，同时，因为变阻器有限流作用，因此也起到了对电路元件的爱护作用。
4. B 解析：连接电路时不一定非要从电源正极开始连接，也能够从电源负极开始连接；开关也不一定要靠近电源正极。
5. B 解析：由I ＝U R ＝4.5 V 10 Ω
＝0.45A 知，电路中的最大电流约为0.45 A ，小于0.6 A ，若选了3 A 的量程，误差较大。
6. （1）如图所示。
（2）R ＝U I ；（3）小
7. （1）断开
（2）如图所示
（3）B 1.8 9
（4）不合适 没有多次测量取平均值以减小误差
（5）<
（6）滑动变阻器接在了C 、D 接线柱（或接在了A 、B 接线柱）。
