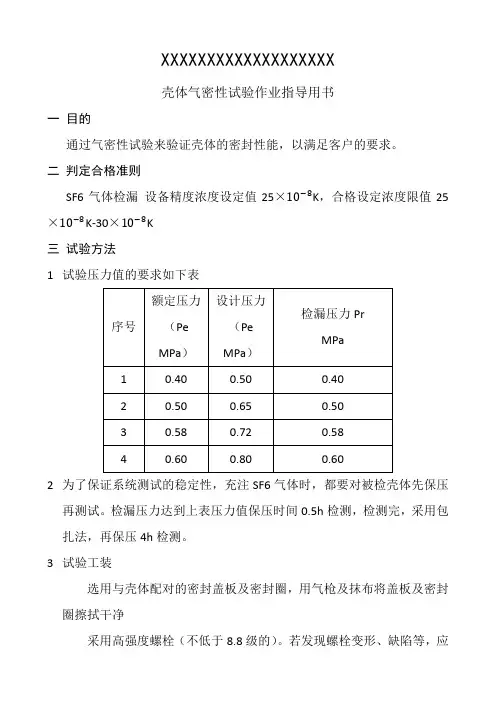

XXXXXXXXXXXXXXXXXXX壳体气密性试验作业指导用书一目的通过气密性试验来验证壳体的密封性能，以满足客户的要求。

二判定合格准则SF6气体检漏设备精度浓度设定值25×10−8K，合格设定浓度限值25×10−8K-30×10−8K三试验方法1试验压力值的要求如下表2为了保证系统测试的稳定性，充注SF6气体时，都要对被检壳体先保压再测试。

检漏压力达到上表压力值保压时间0.5h检测，检测完，采用包扎法，再保压4h检测。

3试验工装选用与壳体配对的密封盖板及密封圈，用气枪及抹布将盖板及密封圈擦拭干净采用高强度螺栓（不低于8.8级的）。

若发现螺栓变形、缺陷等，应立即更换。

螺栓、螺母接触面应配置同规格的平垫圈。

所有的安装孔应全部紧固好螺栓，不可漏装。

密封时应均匀地紧固螺栓。

螺栓拧入的最小深度应≥2d。

塑料薄膜，厚度0.1mm，半透明，能看到被包住得壳体表面为宜，要确认无损伤洞口；胶带一卷和金属块6块试验仪器应完好，每次使用前都应确认仪器在校准有效期内4作业流程1）壳体的各个密封面要求清洁，无油、无金属屑等杂质。

密封后，外表面用抹布（或气枪）擦干（或吹干）2）用试验工装密封被检壳体的密封面。

壳体密封时要注意保护密封面谨防磕碰划伤。

3）注意给壳体充气时，人禁止站在密封盖板对面，尤其带螺纹孔的密封盖。

4）把壳体和SF6抽真空装置的接头连接好，对密封壳体抽真空，真空度抽到200Pa以下。

先开启V3→真空泵→V1，真空抽好，关闭V3→V1→真空泵5）充SF6气体，开启V4→V9，充气完，关闭V9→V4。

当设备中气体的压力不能满足被测壳体所需压力时，开启增压开关，V6→V8→压缩机→V7；增压完，关闭V7→V6→V8→压缩机。

6）保压0.5h。

7）检测枪检测，对被检壳体表面进行扫描，扫描速度不大于20mm/s，探头头部距离工件3～5mm，探头与检测表面在竖直平面内成45°。
