陆上高分辨率多分量地面地震勘探的潜力和策略
地震勘探新方法
地震勘探新方法地震勘探是一种通过研究地震波在地下的传播规律来探测地下地质构造的方法。
随着技术的不断发展，地震勘探领域也在不断创新，出现了许多新的方法和技术。
以下是一些常见的地震勘探新方法：1. 三维地震勘探：三维地震勘探是一种基于二维地震勘探的技术，通过在地下布置多个检波器，可以获取地下的三维数据，能够更加准确地探测地下地质构造。
2. 折射波勘探：折射波勘探是一种利用折射波传播特性进行地震勘探的方法。
通过在地面上布置地震仪，可以接收折射波并分析其传播规律，从而确定地下地质构造。
3. 反射波勘探：反射波勘探是一种利用反射波传播特性进行地震勘探的方法。
通过在地面上布置地震仪，可以接收反射波并分析其传播规律，从而确定地下地质构造。
4. 共聚焦点源勘探：共聚焦点源勘探是一种利用共聚焦点源进行地震勘探的方法。
通过在地面上布置多个震源，可以产生共聚焦点源，并接收和分析反射波和折射波的传播规律，从而确定地下地质构造。
5. 多分量地震勘探：多分量地震勘探是一种利用多分量检波器进行地震勘探的方法。
通过在地下布置多个分量检波器，可以同时接收多个方向的地震波，从而更加准确地探测地下地质构造。
6. 宽频带地震勘探：宽频带地震勘探是一种利用宽频带地震仪进行地震勘探的方法。
通过使用宽频带地震仪，可以获取更宽频带的地震信号，从而更加准确地探测地下地质构造。
7. 井中地震勘探：井中地震勘探是一种将地震仪放置在钻孔中的地震勘探方法。
通过在钻孔中放置地震仪，可以获取更加准确的地震数据，从而更加准确地探测地下地质构造。
总之，随着技术的不断发展，地震勘探领域也在不断创新，出现了许多新的方法和技术。
这些新方法和技术在提高探测精度、降低成本、提高工作效率等方面具有重要作用。
多波多分量地震勘探的现状与发展趋势(图文)
多波多分量地震勘探是一种利用多种能量源（如弹性波、剪切波、横波等）和多种感应器（如地震传感器、压电传感器、加速度计等）获取沉积岩的弹性、物性、孔隙度以及渗透率等信息的技术手段。相比传统的单波地震勘探，MWMC地震勘探能够获取更加丰富细致的地下地质结构信息。
MWMC地震勘探的优势在于：①增强了地震波的透射性，可以有效地穿透高速度层和各种复杂地质结构；②提高了地震波的解析度，可以对低速度层进行高精度成像；③提供了更加完整的波场信息，可以更加准确地研究地球的物理特性。
MWMC地震勘探的现状
MWMC地震勘探在石油勘探领域已经得到了广泛的应用，且已经取得了一些重要的进展。
首先，在数据采集方面，MWMC地震勘探已经尝试使用多种波形来进行数据采集，如P波、S波、SH波、SV波等，同时还使用多点、多炮等观测模式，可以增强数据的可靠性和准确性。
其次，在数据处理方面，MWMC地震勘探所涉及到的数据量比传统单波地震勘探要大得多，因此，数据处理也要更加复杂。目前，MWMC地震勘探的数据处理方法已经可以对不同种类的波场数据进行处理和融合，可以更加准确地解释地质结构。
5. 三维成像技术的进一步完善: 未来MWMC地震勘探还将继续完善三维成像技术，以便更准确地反演地质构造，实现更好的预测石油储量方法。
总之，MWMC地震勘探因其多波多分量数据的特色和注重细节的处理方法而受到关注。随着技术的发勘探行业具有非常重要的意义。
最后，在三维建模方面，MWMC地震勘探也已经实现了从二维到三维地震成像的转换。这种方法可以构建更加真实的三维地震模型，揭示地下地质结构及其变化情况，从而更好地帮助预测石油资源的分布。
MWMC地震勘探的发展趋势
MWMC地震勘探作为一种新兴的地震勘探技术，其发展趋势如下：

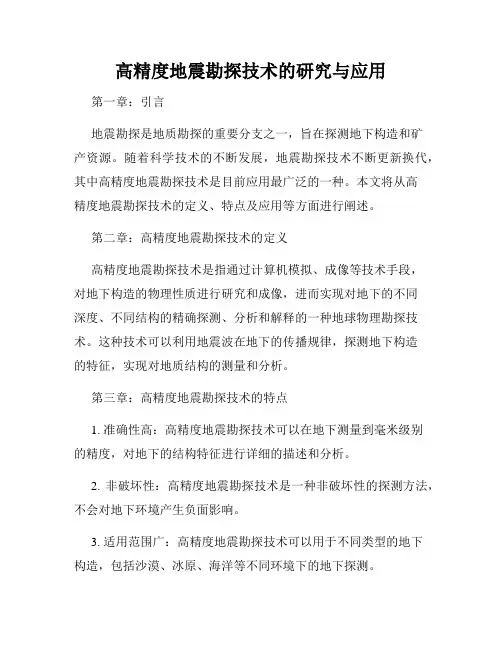

高精度地震勘探技术的研究与应用
高精度地震勘探技术的研究与应用第一章：引言地震勘探是地质勘探的重要分支之一，旨在探测地下构造和矿产资源。
随着科学技术的不断发展，地震勘探技术不断更新换代，其中高精度地震勘探技术是目前应用最广泛的一种。
本文将从高精度地震勘探技术的定义、特点及应用等方面进行阐述。
第二章：高精度地震勘探技术的定义高精度地震勘探技术是指通过计算机模拟、成像等技术手段，对地下构造的物理性质进行研究和成像，进而实现对地下的不同深度、不同结构的精确探测、分析和解释的一种地球物理勘探技术。
这种技术可以利用地震波在地下的传播规律，探测地下构造的特征，实现对地质结构的测量和分析。
第三章：高精度地震勘探技术的特点1. 准确性高：高精度地震勘探技术可以在地下测量到毫米级别的精度，对地下的结构特征进行详细的描述和分析。
2. 非破坏性：高精度地震勘探技术是一种非破坏性的探测方法，不会对地下环境产生负面影响。
3. 适用范围广：高精度地震勘探技术可以用于不同类型的地下构造，包括沙漠、冰原、海洋等不同环境下的地下探测。
4. 数据处理方便：高精度地震勘探技术的测量数据可以数字化传输，通过计算机处理和模拟，方便管理和分析。
第四章：高精度地震勘探技术的应用1. 石油勘探领域：高精度地震勘探技术可以用于油气储层勘探和开发，可以提高勘探和开发的成功率。
2. 环境监测领域：高精度地震勘探技术可以用于地下水资源的调查和污染物的扩散监测等方面。
3. 生态保育领域：高精度地震勘探技术可以用于自然灾害预测，如地震、泥石流等，有助于及早采取措施，保护生态环境。
第五章：高精度地震勘探技术面临的挑战高精度地震勘探技术虽然应用广泛，但在实际应用中，还面临一些挑战。
比如，技术的成本高、数据处理复杂、大数据管理等问题。
另外，在一些特殊环境下，如极地、深海等环境下，技术的应用还有待进一步的开发和完善。
第六章：结论高精度地震勘探技术是一种非常有前途的勘探技术，它可以不仅为石油勘探和开发、环境监测、生态保育等领域提供有效的技术手段，同时作为地球科学领域不可或缺的一部分，为科学家们提供大量宝贵的研究数据和成果。
高分辨率地震勘探综述 (2)
高分辨率地震勘探综述摘要高分辨率是地震勘探的一个重要研究方向，涉及地震数据采集、处理和解释等各个方面。
在回顾高分辨率地震勘探发展历程及存在问题的基础上，重点阐述了高分辨率的评价机制，并对近年来发展的高分辨率方法原理及应用实例进行了详细介绍。
高分辨率是一个系统工程，实际生产中的各个环节都有可能对分辨率造成影响，因此，高分辨率不仅仅局限于某个单独的技术，需要同时发展采集、处理和解释各方面的技术，尤其是借鉴交叉学科的新方法。
关键词：采集；处理；解释；高分辨率；评价机制1 概述1.1 高分辨率勘探的目的及技术发展历程地震勘探是一种应用地震波在地下介质中的传播来对地下地质构造和岩性进行测量的技术，经过近一个世纪的发展，该方法已经成为最有成效的油气勘探物探方法。
纵观地震勘探的发展历程，高分辨率一直是科研、生产的重点和难点。
诚然，高分辨率地震勘探是一个系统工程，从地震资料采集、处理到解释，每一个环节都对分辨率有着重要的影响。
虽然采集、处理和解释分属不同的环节，考量高分辨率的角度也有所不同，但三者是有机联系的。
首先，野外地震数据的采集质量直接关系着地震勘探的成败，只有在采集质量得到保证的前提下，处理技术（诸如静校正、拓频和压噪技术等）才有发挥的空间，而地震处理得到的剖面又是解释的基础，解释成果则是高分辨率地震勘探的最终目标，三者环环相扣，紧密联系；其次，采集、处理和解释的方法也是相互影响和促进的，例如，采集观测方式的改变有可能对处理方法或参数提出新的要求（如可控震源采集对处理提出了谐波压制的要求等），解释方法的突破也有可能对处理提出新的标准（如A VO解释技术要求处理方法具有高保真度等）。
在阐述高分辨率地震勘探之前，有必要先介绍一下分辨率的概念及主要影响因素。
地震勘探分辨率是基于地震测量技术对地下构造进行空间测量的精度描述，在反射波地震勘探中可以概括如下：可分辨的最小地质体的厚度或最窄地质体的宽度，前者称为垂（纵）向分辨率，后者称为横向分辨率[1-2]。
高分辨率地震勘探
第一节 高分辨率地震勘探概述
1）高分辨率？ 2）如何识别分辨率？
从剖面 中如何 看分辨 率高 低？？
第一章 高分辨率地震勘探
第二节 地震勘探分辨率
地震勘探分辨率
垂直分辨率 水平分辨率
第一章 高分辨率地震勘探
第二节 地震勘探分辨率
一、地震勘探分辨率的概念、准则
1、垂直分辨率
当反射体半径小于这个范 围则不可分辨，大于这个范 围反射波才可分辨。
L1
1 h
2
h
R3
R2
R0
R1
第二、三Fresnel带
第二Fresnel带中各点对应的传播时间与 中心点传播时间差在1/2-1周期间；
第三Fresnel带中各点对应的传播时间与 中心点传播时间差在 1-3/2周期间；
第四。。。。
几点重要结论：
从地震记录上一般不能辨认出反射界面的位置，也看 不出有多少反射界面；
地震记录上不能看出子波的形状； 地震记录上某个波峰、波谷不一定能代表某个反射界
面； 由波峰或波谷的幅度大小一般不能确定反射系数的大
小和符号（极性）； 压缩子波长度是提高纵向分辨率的关键。
第一章 高分辨率地震勘探
第一章 高分辨率地震勘探
第二节 地震勘探分辨率
（2）其它因素
层间多次波
R R R R
（a）入射波
（b）反射波 层间反射示意图
第一章 高分辨率地震勘探
第二节 地震勘探分辨率
三、分辨率与信噪比的关系
地震记录上有各种噪声，例如面波、声波、 随机干扰、多次波等，这些噪声大大的影响了 地震记录的分辨率。所以要提高分辨率，首先 要消除噪声，提高信噪比。
λ＝VT，当地层厚度为λ/4时，顶、底反射同相叠 加，振幅产生极大值，这时的地层厚度叫调协厚度，这 也是反射分辨率的极限（书上这么说）。
地质资源勘探的新技术
地质资源勘探的新技术随着科技的进步和人类对能源的需求越来越大，寻找和开发地质资源的意义也越来越重要。
地质资源勘探是指通过各种手段和技术，深入了解地下地质构造和矿产资源分布情况，以期找出富含矿产资源的地质构造。
而新技术的发展，为地质资源勘探带来了更多的可能性和便利性。
本文将从多个方面探讨地质资源勘探的新技术，以期为大家提供更多关于这个话题的了解。
一、高密度地震勘探技术高密度地震勘探技术是一种目前非常热门的勘探方法，它主要依靠高精度的地震探测技术。
随着科技的不断发展，高密度地震勘探技术已经成为了地震勘探的主要手段之一。
它可以提高地震勘探的精度和有效性，大大缩短勘探时间，降低勘探成本。
高密度地震勘探技术的重点在于获取更加准确的地质信息，并通过模型分析的手段进行有效的数据分析，从而得到更加详尽的矿藏分布和配置情况。
这种技术的出现，必将改变勘探行业的发展走向。
二、地质雷达技术地质雷达技术是一种能够探测到地下结构的雷达技术。
它通过射频信号的反射，可以非常精确地确定地下地层、石油、天然气等矿产资源的分布情况。
这种技术在勘探行业内应用非常广泛，具有非常好的效果。
它可以针对土壤深度大于20米的地质构造进行高效的探测，精度高、可靠性好、速度快等优点，能够大大缩短勘探周期、提高勘探效率，对勘探行业发展有着重要的推动作用。
三、光学雷达技术光学雷达技术是一种比较常见的勘探技术，主要通过激光束的发射，对地下矿藏进行探测。
这种技术主要通过激光束的反射和衍射作用，来测量地下介质的密度和厚度。
通过建立模型，并对模型进行数值模拟，可以获得更加准确的地质构造分布以及地下矿藏排布。
这种技术的使用非常广泛，特别是在寻找油气、煤炭的勘探、地下水资源的调查等方面，都有着非常好的应用前景。
四、磁波探测技术磁波探测技术是一种基于磁场变化的探测技术，主要用于地下水和矿产资源的勘探。
它通过磁场的变化对矿藏资源和地下水源进行探测。
这种技术可以大幅减少勘探的时间和成本，并且探测效果也非常好。
地震勘探：给地球做“CT”
地震勘探的原理地震勘探的基本原理是利用人工激发的地震波在地下传播时，遇到不同性质的岩层会产生反射、折射和透射等现象。
通过对这些地震波信号进行接收、记录和处理，我们可以推断出地下岩层的性质、结构和形态。
具体来说，地震勘探通常包括以下几个步骤。
首先，通过炸药爆破、重锤敲击或振动器等设备在地面产生地震波。
接着，布设在地面的检波器接收地震波信号，将振动信号转化为电信号记录下来。
然后，利用计算机对记录下来的地震波信号进行处理和分析，提取出有关地下构造及岩层的信息。
最后，根据这些信息绘制出地下的构造图像，揭示地球内部的秘密。
地震勘探的方法地震勘探的方法多种多样，根据不同的勘探目的和地质条件可以选择适合的方法进行勘探。
以下是一些常用的地震勘探方法。
反射波法 这是地震勘探中最常用的方法之一。
通过在地面激发地震波，并接收来自地下岩层界面的反射波，从而推断出岩层的结构和性质。
反射波法适用于各种地质条件，特别是那些岩层界面较为清晰、反射波能量较强的地区。
折射波法 折射波法主要利用地震波在地下不同介质之间的折射现象进行勘探。
通过测量折射波的传播速度和方向，可以推断出地下介质的速度和密度分布。
折射波法适用于那些介质速度差异较大的地区，如沉积岩和基岩的交界处。
透射波法 透射波法是通过在地面两侧分别激发和接收地震波，测量波在地下介质中的传播时间和速度，从而推断出介质的性质。
透射波法对于了解地下岩层的连续性和完整性具有重要意义，但会受到地表条件和勘探深度的限制。
除了以上三种常用的方法外，还有微震监测、多分量地震勘探、VSP（垂直地震剖面）地震勘探等先进的技术手段，这些方法的应用进一步提高了地震勘探的精度和效率。
地震勘探的应用地震勘探在多个领域具有广泛的应用价值，以下是一些主要的应用方向。
油气勘探 地震勘探是石油和天然气勘探中最重要的技术手段之一。
通过地震勘探，技术人员可以了解地下岩层的分布、厚度、物性等信息，为油气藏的发现和开发提供重要依据。
国内陆上“两宽一高”地震勘探技术及发展
国内陆上“两宽一高”地震勘探技术及发展宁宏晓;唐东磊;皮红梅;唐传章;唐海忠;张艳红【摘要】“两宽一高”是指宽方位、宽频带和高密度地震勘探技术.从地震勘探高密度空间采样理念出发,系统地介绍了无假频检波、基于波动照明分析的观测系统优化、基于原始单炮信噪比的覆盖密度设计、基于叠前偏移子波均匀性的观测系统评价方法等新的地震勘探观测系统设计与评价方法;介绍了基于硬件改进的宽频激发和宽频接收技术,可以实现1.5Hz的低频和超过120Hz的宽频带激发技术;描述了可控震源滑动扫描方法、井炮高效激发技术、自动实时质量控制等高效采集作业技术,为“两宽一高”地震勘探技术的有效实施实现了技术配套.“两宽一高”地震资料与基于炮检距向量片(OVT)的五维处理技术的结合,发挥了“两宽一高”地震资料的优势,提高了地震勘探资料的成像精度.统计分析了近年该项技术的实际应用情况,并给出了该项技术在我国西部复杂山地和东部复杂城区的两个典型三维地震勘探应用实例.最后分析讨论了节点仪器采集、超高效混叠采集技术、智能化信息化控制管理技术和压缩感知技术,认为这些技术会成为今后地震勘探特别是地震勘探采集技术的发展趋势和方向.【期刊名称】《石油物探》【年(卷),期】2019(058)005【总页数】9页(P645-653)【关键词】两宽一高;高效采集;宽频激发;宽频检波器;动态扫描;实时监控;数字化管理;谐波干扰【作者】宁宏晓;唐东磊;皮红梅;唐传章;唐海忠;张艳红【作者单位】中国石油集团东方地球物理责任有限公司,河北涿州072750;中国石油集团东方地球物理责任有限公司,河北涿州072750;中国石油集团东方地球物理责任有限公司,河北涿州072750;中国石油天然气股份有限公司华北油田分公司,河北任丘062552;中国石油天然气股份有限公司玉门油田分公司,甘肃酒泉735019;中国石油集团东方地球物理责任有限公司,河北涿州072750【正文语种】中文【中图分类】P63121世纪以来,我国陆上油气勘探的重点迅速向复杂构造、地层岩性、碳酸盐岩和非常规储层4个领域转移[1-2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陆上高分辨率多分量地面地震勘探的潜力和策略
张山
江苏南京卫岗２1号，21001４
摘要本文从理论分析、物理模型试验、VSP记录和地面地震记录四个方面分析了陆上高分辨率多波多分量地震勘探的潜力;分析了现行生产中影响多波多分量地震勘探分辨率的几个关键因素;提出了提高陆上多波多分量地震勘探分辨率的基本策略。
认为通过努力可以把陆上多波多分量地震勘探的分辨率提高到现有纵波高分辨率地震勘探的水平。
一、引言
相对于常规的纵波勘探而言，多分量地震勘探增加了有关横波的独特信息,这些信息的增加意味着岩性/油气预测和储层描述的可靠性和精度将成倍增加;同时对某些P波不能很好成像的特殊层位也可能得到较好的成像。
概括起来，多分量地震勘探可以解决或有潜力解决以下几个方面的问题:
（1)综合利用多分量地震资料提供的纵波速度Vp、横波速度Vs以及由此导出的泊松比、速度比、速度积等，可直接预测岩性和油气,估算砂泥比、孔隙率、地层压力等参数，评估流体性质;
（2）改进盐岩、玄武岩下成像,改进气藏及弱P波波阻抗差界面成像;
（3)提高储层描述和横向预测的可靠性；
(4）研究地层的横向各向异性，描述裂隙性储层的发育特征。
近年来，随着海底接收技术的发展,海上4Ｃ地震勘探技术取得了长足的进展,对上述问题大都取得了令人满意的结果。
但作为多分量地震勘探起始点的陆上多分量地震勘探，虽经多年努力，在解决上述问题上却没能取得多少令人满意的结果。
究其原因就是因为分辨率太低,所得结果对岩性/油气预测或储层描述意义不大。
在现实生产中需要采用多分量信息的地区都是非构造控制油气的隐蔽型圈闭,解决这些地区的油气/岩性预测或储层描述问题，必须采用高分辨率的资料才能得出有意义的结果。
因此，提高多分量地震资料的分辨率，尤其是横波分量的分辨率，是多分量地震勘探能否在陆上非构造控制油气区推广应用的前提,也是在这类地区能否可靠预测油气、精确描述储层的重要方面。
陆上多分量地面地震勘探的出路在高分辨率。
目前，我国绝大部分构造控制油气区都已得到了较充分的勘探开发，油气勘探开发的重点正在转向非构造控制油气区。
因此，开展陆上高分辨率多分量地震勘探具有非常现实的意义，也具有相当的紧迫感。
我们知道,地震系统的分辨率主要取决于地震子波的有效频带宽度;在现实
生产中，主要是向高频方向拓展有效频带。
具体到多分量地震勘探而言,它所关心的波型是ＰＰ波(纵波入射产生的纵波反射)和PS波（纵波入射产生的横波反射）。
大量的多分量地震勘探实践和高分辨率与转换波联合勘探试验证明，多分量地震勘探提高分辨率的瓶颈在PS波方面。
鉴于纵波高分辨率地震勘探已得到了广泛的推广应用,高分辨率多分量地震勘探的核心问题是提高ＰＳ波分辨率的问题。
只要我们克服了资料采集和处理等各个环节上影响PS波分辨率的各主要因素，再结合纵波高分辨率勘探的原则、方法和经验，高分辨率多分量地震勘探也就基本成功了。
因此,本文主要从PＳ波方面,或者更具体地说，从PS波的频谱成分方面，来分析高分辨率多分量地震勘探的潜力和策略。
二、提高陆上多分量地震勘探分辨率的潜力
当初，着眼于横波波长小于相应纵波波长,人们把提高分辨率作为横波地震勘探和多波多分量（转换横波)地震勘探的重要目的之一。
经过多年的试验，人们发现横波或多波地震勘探的分辨率往往低于相应的纵波地震勘探。
于是，在油气地震勘探中人们不愿再把高分辨率与横波（包括转换横波)联系在一起;即使纵波高分辨率地震勘探已然成熟且大面积推广的今天也是如此。
现在，有相当一部分专业人员认为横波(包括转换横波）的地震应响应具有低频化倾向。
然而，这种认识是不全面的。
就地面人工激发的横波而言,这种认识基本上是正确的;但绝不能套用到PＳ波上。
下面,我们从几个方面加以说明。
１、理论上地震波在分界面上的转换不具频散性
单色波在多层介质中传播、转换时，频率不变是其基本特征;但随着介质中相应波型、波速的变化，其波长按同一比例变化。
纵波在界面上发生反射、透射、转换时，能量分配系数不具频散性。
因此，理论上入射纵波与相应的反射纵波、转换横波具有相同的频谱成分。
上述分析，实际上隐含着一个前提条件，就是不同层位的反射波或转换波不存在互相干涉。
但在实际资料中,这是不可能的,由于薄互层的综合滤波响应及。
