实验二十一、测小灯泡的电功率【实验原理】：P=UI【实验器材】：电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干。
【实验电路】：【实验步骤】：①按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；②闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e 、U e ，记录小灯泡的亮度；③调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I 1，U 1，记录小灯泡的亮度；④调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I 2，U 2，记录小灯泡的亮度；⑤重复步骤4两次，观察电流表和电压表的示数，记录为I 3、U 3，I 4、U 4，记录小灯泡的亮度；⑥根据P=UI，算出小灯泡的额定功率P e 和实际功率的电功率P 1……P 4；⑦分析数据，整理器材。
【实验结论】：小灯泡的实际功率越大，小灯泡越亮；当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。
【考点方向】：1、电源：电源电压应高于小灯泡的额定电压。
例如：，至少要选择2节干电池串联作电源，学生电源选择3V 的电源。
2、电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V，电流表选0—0.6A 的量程。
3、滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。
4、滑动变阻器的作用：①保护电路；②将小灯泡两端电压调成额定电压。
5、实验多次测量的目的：测量小灯泡在不同电压下的电功率，并进行比较。
6、相同电压下LED 灯比小灯泡亮的原因是：LED 灯的电能转化光能的效率比白炽灯的高7、为什么不能通过求平均值求小灯泡的额定功率？额定功率是小灯泡额定电压下的功率，多次测量算出的功率不是额定功率。
【经典例题】：例题：（2018 遂宁）为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω1A”的R 1和“20Ω1A”的R 2。
（1）为了完成实验，你认为应该选用的滑动变阻器是_____。
（选填“R 1”或“R 2”）（2）请用笔划线代替导线将图甲的实验电路补充完整_________。
（要求：滑动变阻器滑片向右移动时，灯泡变亮）（3）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一﹣现象的原因可能是_____。
（选填字母）A．电流表断路B．小灯泡短路C．小灯泡灯丝断了D．滑动变阻器短路（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。
在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
【答案】(1).R(2).2(3).C(4).右(5).0.65(6).灯的电阻随温度的升高而变大【解析】灯的额定电压为2.5V，小灯泡电阻约为10Ω，由欧姆定律，灯的额定电流约为：，电源电压6V，当灯正常发光时，由串联电路的规律和欧姆定律，变阻器连入电路中的电阻：。
选用的滑动变阻器“20Ω1A”的R2（2）滑动变阻器滑片向右移动时，灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，如下所示：（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意，故选C；（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0-15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：；（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
练习1：（2018 盐城）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω2A”。
（1)在图甲中，用笔画线代替导线将电路连接完整。
(2)连接电路时，开关必须▲，滑动变阻器的滑片应移到最▲（左/右）端。
（3)当电压表的示数达到2V时，电流表的示数如图乙所示，其读数为▲A，此时，灯泡的功率为▲W，为使灯泡正常发光，应将滑片向▲（左/右）移动。
(4)当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大。
为了用该灯泡继续完成实验，你的做法是▲。
(5)解决了（4）中问题后，测出电压略大于2.5V时的灯泡功率。
为比较灯泡在不同电压下的功率关系，▲（需要／不需要）重新测量前两次实验数据。
【答案】（1）如下图；（2）断开，左；（3）0.240.48右；（4）换用阻值较小的滑动变阻器不需要【解析】（1）如图所示：连接灯泡的左接线柱到电流表的0.6A接线柱，则电路完整。
（2）根据保护电路的原则，连接电路时，开关必须断开；同时滑动变阻器的滑片应移到最大端。
（3）量程是0—0.6A，所以示数是0.24A；此时电灯泡的电功率为P=UI=2.5V×0.24A=0.6W;增大灯泡电压，应该减小滑动变阻器电阻，所以向右移动。
（4）当电压表示数达到2.5V时，无论怎么调节滑动变阻器滑片都无法使得电压表示数变大，说明电源能够提供的电压最大为2.5V，所以为了用该灯泡继续完成实验，做法是：换用两节新的干电池进行实验，或使用三节电池完成实验。
（5）不需要重新测量前两次数据，因为灯泡的灯丝电阻是随温度而变化的，所以只要能得出电压越高，实际功率越大的结论即可，而多次测量时因为灯丝电阻的变化，意义不大。
练习2：（2018 眉山）2018年4月，某同学参加我市中考物理实验操作考试时，为“测量小灯泡的额定电功率”，实验室备有以下实验器材：额定电压为2.5V的小灯泡、规格为“20Ω1A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干。
（1）图甲是该同学连接好的电路实物图，其中有一根导线连接错误，请在连接错误的导线上打“×”。
（2）闭合开关前，应将滑动变阻器滑片P移到最（填“左”或“右”）端。
（3）经修正后电路连接无误，各元件均完好。
闭合开关，移动滑片P使电压表示数为2.5V，小灯泡正常发光，电流表示数如图乙所示，电流表的读数为A，则小灯泡的额定功率是W。
（4）测出小灯泡额定功率后，该同学又把灯泡两端的电压调为额定电压的，发现测得的实际功率不等于其额定功率的，请你帮他分析出现这种现象的原因是。
【答案】（1）如上所示；（2）左；（3）0.26；0.65；（4）灯的电阻随温度的变化而变化。
【解析】（1）原电路中，灯被短路，修改后如下所示：（2）为保护电路，闭合开关前，应将滑动变阻器滑片P移到阻值最大处，即最左端。
（3）经修正后电路连接无误，各元件均完好。
闭合开关，移动滑片P使电压表示数为2.5V，小灯泡正常发光，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流表的读数为0.26AA，则小灯泡的额定功率是：P=UI=2.5V×0.26A=0.65W；（4）根据P=，若电阻R不变，则电功率与电压的平方成正比，但灯的电流随电压的减小而变小，根据P=UI，灯的功率变小，灯丝的温度变小，灯丝的电阻变小，故意电功率与电压的平方不成正比，测出小灯泡额定功率后，该同学又把灯泡两端的电压调为额定电压的，发现测得的实际功率不等于其额定功率的，请你帮他分析出现这种现象的原因是：灯的电阻随温度的变化而变化。
练习3：（2018 攀枝花）小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。
（1）为了保护电路，闭合开关S 1前，应将滑片P 移到动变阻器的（“A”或“B”）端。
（2）闭合开关S 1，将单刀双掷开关S 2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I 1，如图乙所示，I 1=A；（3）将开关S 2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I 1，此时R=5Ω；则步骤（2）中小灯泡的电阻R 1=Ω，测量小灯泡电阻的方法是（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P 1=W；（5）若小灯泡的额定电流为I 0=2I 1，以下关于灯泡额定功率P 0与实际功率P 1的数值关系，你认为最有可能的是。
A．P 0=2P 1B．P 0=3P 1C．P 0=4P 1D．P 0=5P 1【答案】（1）B；（2）0.2；（3）5；等效替代法；（4）0.2；（5）D。
【解析】（1）为了保护电路，闭合开关S 1前，应将滑片P 移到动变阻器的阻值最大处的B 端。
（2）闭合开关S 1，将单刀双掷开关S 2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I 1，如图乙所示，电流表选用小量程，分度值为0.02A，I 1=0.2A；（3）将开关S 2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I 1，此时R=5Ω；则步骤（2）中小灯泡的电阻R 1=5Ω，测量小灯泡电阻的方法是等效替代法；（4）步骤（2）小灯泡的实际功率P 1=I 12R L =（0.2A）2×5Ω=0.2W；（5）若小灯泡的额定电流为I 0=2I 1，假设灯泡的阻值不变，则P 额=I 02R=（2I 1）2R=4I 12R=4P 1。
2019届中考物理总复习《测量小灯泡的电功率》专题训练卷及答案解析

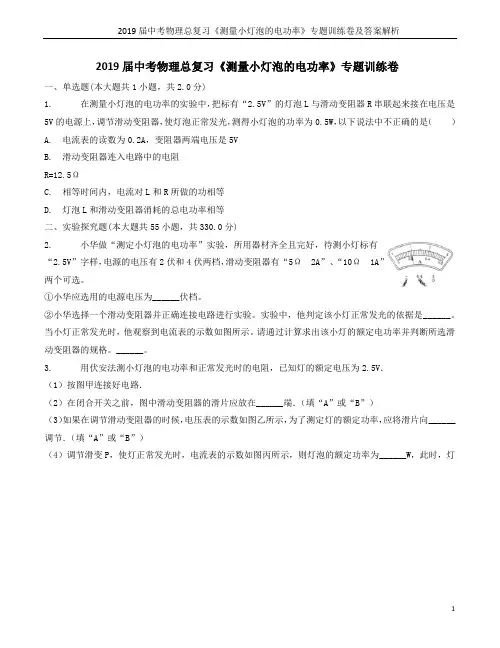

2019届中考物理总复习《测量小灯泡的电功率》专题训练卷一、单选题(本大题共1小题，共2.0分)1. 在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A. 电流表的读数为0.2A，变阻器两端电压是5VB. 滑动变阻器连入电路中的电阻R=12.5ΩC. 相等时间内，电流对L和R所做的功相等D. 灯泡L和滑动变阻器消耗的总电功率相等二、实验探究题(本大题共55小题，共330.0分)2. 小华做“测定小灯泡的电功率”实验，所用器材齐全且完好，待测小灯标有“2.5V”字样，电源的电压有2伏和4伏两档，滑动变阻器有“5Ω2A”、“10Ω1A”两个可选。
①小华应选用的电源电压为______伏档。
②小华选择一个滑动变阻器并正确连接电路进行实验。
实验中，他判定该小灯正常发光的依据是______。
当小灯正常发光时，他观察到电流表的示数如图所示。
请通过计算求出该小灯的额定电功率并判断所选滑动变阻器的规格。
______。
3. 用伏安法测小灯泡的电功率和正常发光时的电阻，已知灯的额定电压为2.5V．（1）按图甲连接好电路．（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端．（填“A”或“B”）（3）如果在调节滑动变阻器的时候，电压表的示数如图乙所示，为了测定灯的额定功率，应将滑片向______调节．（填“A”或“B”）（4）调节滑变P，使灯正常发光时，电流表的示数如图丙所示，则灯泡的额定功率为______W，此时，灯泡的电阻为______Ω．4. 某中学的同学们在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中：（1）小李正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为______Ω。
（2）测出电阻后，小玉将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡，测量小灯泡的额定功率，图乙是小玉重新连接的不完整的电路，请用笔代替导线将实物电路连接完整。
九年级物理测量小灯泡的电功率试题及答案解析(中考知识考点整理)

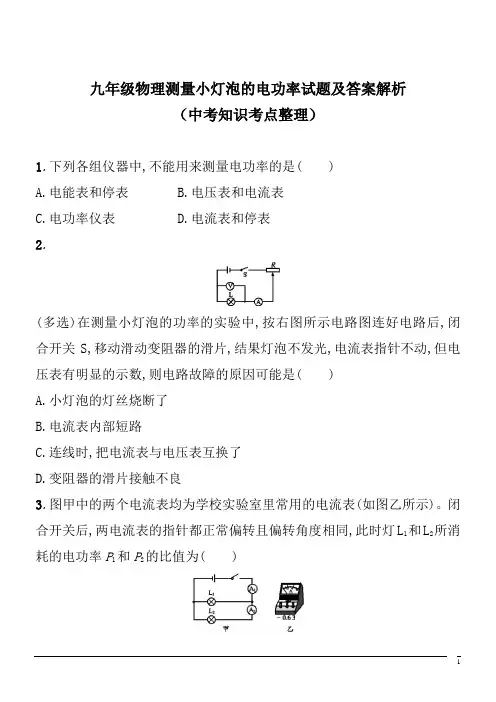

九年级物理测量小灯泡的电功率试题及答案解析（中考知识考点整理）1.下列各组仪器中,不能用来测量电功率的是()A.电能表和停表B.电压表和电流表C.电功率仪表D.电流表和停表2.(多选)在测量小灯泡的功率的实验中,按右图所示电路图连好电路后,闭合开关S,移动滑动变阻器的滑片,结果灯泡不发光,电流表指针不动,但电压表有明显的示数,则电路故障的原因可能是()A.小灯泡的灯丝烧断了B.电流表内部短路C.连线时,把电流表与电压表互换了D.变阻器的滑片接触不良3.图甲中的两个电流表均为学校实验室里常用的电流表(如图乙所示)。
闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯L1和L2所消耗的电功率P1和P2的比值为()A.4∶1B.1∶4C.5∶1D.1∶54.右图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是()A.测小灯泡正常发光的电阻B.测小灯泡的实际电功率C.测小灯泡消耗的电能D.测小灯泡正常工作时的温度5.利用右图中的电路测小灯泡的额定功率,小灯泡的额定电压是 1.5 V,若发现电压表示数是 1.8 V,则滑动变阻器的滑片应向移动;若电压表示数为1.0 V,则滑片应向移动。
6.测量小灯泡额定功率的实验操作步骤如下,正确的操作顺序为。
A.断开开关;B.将滑动变阻器调到电阻最大的位置;C.设计电路,并画出电路图;D.整理器材;E.闭合开关,调节滑片,使小灯泡两端电压等于额定电压;F.观察并记录电流表的读数;G.断开开关,按电路图连接电路;H.应用公式,计算小灯泡的额定功率。
7.(2018·湖北鄂州中考)实验室购买了一批规格为“2.5 V0.75 W”的小灯泡,某同学在利用其中一只小灯泡做测量电功率的实验时,得到了如下几组数据。
(1)分析这几组数据,你认为该小灯泡(选填“是”或“否”)合格,原因是。
(2)假如生产这种小灯泡钨丝的粗细是一定的,则这个小灯泡内钨丝的长度与合格产品相比是(选填“长了”或“短了”)。
上海市2019中考物理二模真题集锦—测定小灯的电功率(解析版)
测定小灯泡的电功率——2019年各区二模题集锦1．（宝山）小姜同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍且保持不变）一个、分别标有“2.5V ”和“3.8V ”字样的待测小灯各一个、电压表一只、电流表一只，滑动变阻器（标有“5Ω 3A”、“20Ω 2A”字样）各一个，电键一个，导线若干。
他先正确串联实验器材，然后将电压表并联在电路中。
闭合电键，当划片移到某位置时，小灯恰好正常发光，此时他将观察到的电压表和电流表的示数（如图16所示）分表记录到实验单上。
(1) 能否据此判定该实验中电压表并联在哪部分电路两端？并请说明理由。
________ (2) 小葛同学看了小姜同学记录的信息，做出了电压表读数的如下分析判断：你认为小葛的分析判断是否正确？为什么？_________________________________(3) 由此可以分析得出：小姜在实验中选用的小灯是标有________字样的，滑动变阻器标有_________字样，小灯的额定功率为_______瓦。
【答案】（1）实验中电压表并联在滑动变阻器两端；由图16（a ）可知：电压表示数只可能是2.2伏或11伏，而电源电压是2伏的整数倍，因此电压表不可能连接在电源两端；又因为小灯正常工作时的电压只可能是2.5伏或3.8伏（不等于2.2伏或11伏），因此电压表也不可能并联在小灯两端；所以电压表只可能并联在滑动变阻器两端。
（2）小葛的分析判断是错误的；因为小灯正常发光时，由图16（a ）可知：I e ＝0.3安，此时，变阻器接入电路的阻值一定不可能大于其最大阻值（只可能小于等于其最大阻值），所以，U e ≤I e ×R 最大＝0.3安×20欧＝6伏。
所以电压表的读数为2.2伏。
（3）3.8V ； “20Ω 2A” ；1.14。
（a ）（b ）图16因为小灯正常发光，由图16（a ）可知：I e ＝0.3安，此时，变阻器接入电路的阻值一定大于其最大阻值。
2019年中考物理真题分类汇编——电功率实验专题(word版含答案)
2019年中考物理真题分类汇编——电功率实验专题1.（2019长沙，21）小海同学用如图1所示的实验器材测量小灯泡的电功率，已知小灯泡的额定电压为2.5V。
（1）请你在图1中用笔画线代替导线，帮小海把电路连接完整；（2）小海把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压。
为了排除故障，小海接下来的操作合理的是（选填字母符号）A．拧紧小灯泡和它两端的接线柱B．拧紧开关两端的接线柱C．检查滑动变阻器是否短路（3）排除故障后，小海选择合适的量程，移动滑片，读出了三组实验数据。
粗心的小海把三次数据随手写在草稿纸上（如图2）而没有填写在对应的表格中。
请你帮助小海计算出小灯泡的额定功率为W。
2.（2019株洲，25）用图示装置探究“影响电热的因素”，A、B、C为三根相同的电阻丝。
以A、B为研究对象，该实验探究的是在不变时电热与的关系；若将C也置于右侧容器中，这时B、C并联后可等效为一根电阻丝，那么，该装置还可探究在不变时电热与的关系。
（填“电流”或“电阻”）3.（2019株洲，28）一种家用双温双控电热毯，它有两组电热丝，分别由温控开关独立控制，可根据各自需要选择档位“升温”“睡眠”或“关”。
（1）图甲为电热毯的一组电热丝所在的电路，指示灯L与电热丝联；电热毯工作时通过指示灯的电流很小，可知其电阻很。
（2）图甲中D为二极管，具有单向导电性，即只允许一个方向的电流通过。
当电热丝与二极管连接后，一半时间通电，另一半时间断电，从而减小发热功率，实现了电热毯的“睡眠”功能。
忽略指示灯和二极管消耗的功率，若电热毯的“升温”功率为100W，则其“睡眠”功率为W。
（3）现用图乙所示电路测量其中一组电热丝的电阻（忽略通过指示灯的电流）。
①请在图乙中将电路连接完整。
②实验前，应将被测的一组电热丝的开关推至档位“升温”，另一组电热丝的开关推至档位“”。
（填“升温”或“关”）③实验中，当电压表示数为13.0V时，电流表示数如图丙所示，则电热丝电阻为Ω。
测量小灯泡电功率实验题(带答案)

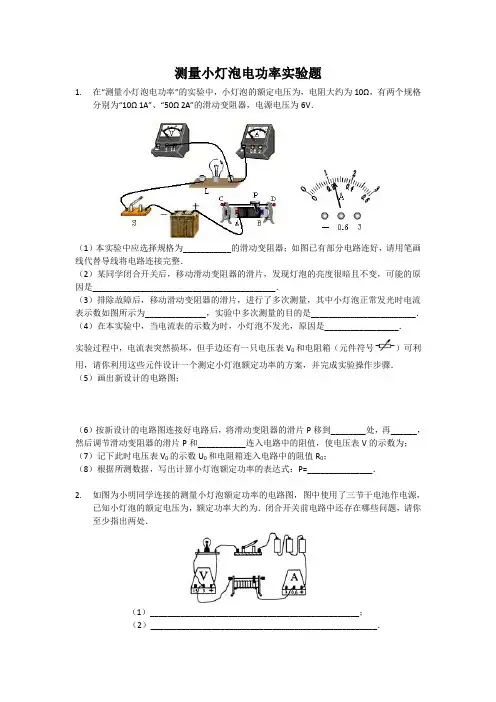

测量小灯泡电功率实验题1.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为，电阻大约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V．（1）本实验中应选择规格为___________的滑动变阻器；如图已有部分电路连好，请用笔画线代替导线将电路连接完整．（2）某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是__________________________________________．（3）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为______________，实验中多次测量的目的是________________________．（4）在本实验中，当电流表的示数为时，小灯泡不发光，原因是_________________．实验过程中，电流表突然损坏，但手边还有一只电压表V0和电阻箱（元件符号）可利用，请你利用这些元件设计一个测定小灯泡额定功率的方案，并完成实验操作步骤．（5）画出新设计的电路图；（6）按新设计的电路图连接好电路后，将滑动变阻器的滑片P移到________处，再______，然后调节滑动变阻器的滑片P和___________连入电路中的阻值，使电压表V的示数为；（7）记下此时电压表V0的示数U0和电阻箱连入电路中的阻值R0；（8）根据所测数据，写出计算小灯泡额定功率的表达式：P=_______________．2.如图为小明同学连接的测量小灯泡额定功率的电路图，图中使用了三节干电池作电源，已知小灯泡的额定电压为，额定功率大约为．闭合开关前电路中还存在哪些问题，请你至少指出两处．（1）________________________________________________；（2）____________________________________________________．3.某小组在测定小灯泡功率的实验中，小组成员分别按不同要求进行了实验．4.（1）为了使小灯正常发光，应调节_____________________，使电压表或电流表示数为________________________．5.（2）小组成员甲选用了不同额定电压的小灯泡分别进行实验，并把实验测得的有关数据和计算出的电功率数值填入了表格中，请你帮助他完成表格中的另一空格，并分析表．（3电压为3V的两个小灯泡分别并联在电源电压为3V的电路中，如图所示，并把实验测得的有关数据和计算出的电功率数值填入表格中，由此得出结论：在电路中，电路消耗的总电功率等于各用电器消耗功率之和．你认为该成员的验证过程和得到的结论是__________________（选填“合理完整的”或“合理不完整”）．6.（1）他注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮．你认为，拫据他观察的现象和实验数据分析，可得出一些什么结论呢至少说出两点（这两点的意思应不同）：（2）①_______________________________②____________________________．（2）他还注意到，这个实验记录也可以用来计算灯丝的电阻，于是他进行了计算．可结果令他很纳闷；导体的电阻不是与电压、电流无关吗怎么三次计算的阻值不一样呢请你给他作出两种可能性的解释：①_________________________________②________________________________．测量小灯泡电功率实验题（答案）（3）“50Ω 2A”1.（2）滑动变阻器同时只接下面两个接线柱．2.（3）A，测不同电压下灯泡的实际功率．（4）小灯泡的实际功率太小，达不到发光时需要的功率．．（6）阻值最大，闭合开关，电阻箱（8）U0R03.．电压表选择的量程太小，应该选0～15V量程；（2）电流表的“+”“-”接线柱接错了，应该“+”进“-”出．4.（1）①灯泡的实际功率越大，灯泡越亮；②灯泡的电压越大，电流越大．5.（2）①误差造成的．②灯丝电阻与温度有关．。
