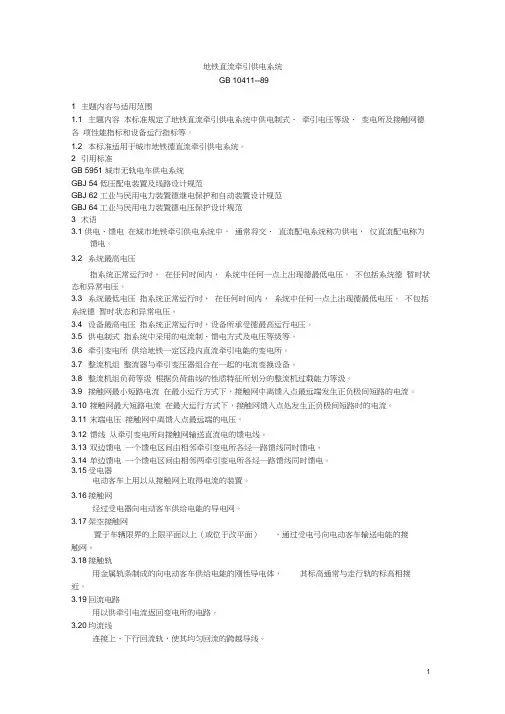

地铁直流牵引供电系统(GB10411--89)
地铁直流牵引供电系统GB 10411--891 主题内容与适用范围1.1 主题内容本标准规定了地铁直流牵引供电系统中供电制式、牵引电压等级、变电所及接触网德各项性能指标和设备运行指标等。
1.2 本标准适用于城市地铁德直流牵引供电系统。
2 引用标准GB 5951 城市无轨电车供电系统GBJ 54 低压配电装置及线路设计规范GBJ 62 工业与民用电力装置德继电保护和自动装置设计规范GBJ 64 工业与民用电力装置德电压保护设计规范3 术语3.1 供电、馈电在城市地铁牵引供电系统中，通常将交、直流配电系统称为供电，仅直流配电称为馈电。
3.2 系统最高电压指系统正常运行时，在任何时间内，系统中任何一点上出现德最低电压。
不包括系统德暂时状态和异常电压。
3.3 系统最低电压指系统正常运行时，在任何时间内，系统中任何一点上出现德最低电压。
不包括系统德暂时状态和异常电压。
3.4 设备最高电压指系统正常运行时，设备所承受德最高运行电压。
3.5 供电制式指系统中采用的电流制、馈电方式及电压等级等。
3.6 牵引变电所供给地铁一定区段内直流牵引电能的变电所。
3.7 整流机组整流器与牵引变压器组合在一起的电流变换设备。
3.8 整流机组负荷等级根据负荷曲线的性质特征所划分的整流机过载能力等级。
3.9 接触网最小短路电流在最小运行方式下，接触网中离馈入点最远端发生正负极间短路的电流。
3.10 接触网最大短路电流在最大运行方式下，接触网馈入点处发生正负极间短路时的电流。
3.11 末端电压接触网中离馈入点最远端的电压。
3.12 馈线从牵引变电所向接触网输送直流电的馈电线。
3.13 双边馈电一个馈电区间由相邻牵引变电所各经一路馈线同时馈电。
3.14 单边馈电一个馈电区间由相邻两牵引变电所各经一路馈线同时馈电。
3.15受电器电动客车上用以从接触网上取得电流的装置。
3.16接触网经过受电器向电动客车供给电能的导电网。
3.17架空接触网置于车辆限界的上限平面以上（或位于改平面），通过受电弓向电动客车输送电能的接触网。
地铁直流牵引供电系统保护
地铁直流牵引供电系统保护地铁直流牵引供电系统保护是地铁运营中的关键环节，其功能是防止系统的电气故障和管线故障，确保系统的安全稳定运行。
下文将从保护原理、保护措施和保护应用三个方面，进行详细介绍。
保护原理地铁直流牵引供电系统保护主要是针对系统的电气故障进行保护。
保护原理是依据牵引供电系统的运行特点和故障情况，通过检测、判断和调节等技术手段，对系统进行快速自动保护。
具体来说，保护系统需要完成以下几项任务：1. 检测设备状态：通过对电气设备进行监测，判断设备是否正常工作，如果发现故障，就要及时采取措施，避免事故的发生。
2. 检测运行状态：通过检测电气系统的电压、电流和频率等参数，了解系统的运行状态，以便及时采取措施予以调整。
3. 快速分析故障：通过分析电气系统的故障情况，判断故障的类型和具体位置，并尽快采取应对措施，以避免事故的发生。
4. 自动保护处理：通过通过设置保护设备和保护电路等措施，将发生故障的线路自动断开，实现故障的隔离和保护。
保护措施地铁直流牵引供电系统的保护措施一般包括以下几个方面：1. 电源保护：地铁直流牵引供电系统需要有可靠的保护方案，能够及时检测和隔离电源发生的电气故障，保障系统的供电安全。
2. 电缆保护：地铁直流牵引供电系统的电缆也需要进行保护，以避免电缆的故障对整个系统产生负面影响。
主要包括电缆头保护、电缆穿过隧道保护、电缆接地保护等。
3. 输电线路保护：地铁直流牵引供电系统输电线路需要保护，主要包括过流保护、过载保护、接地保护、距离保护、差动保护等。
4. 电力电子设备保护：地铁直流牵引供电系统中的电力电子设备非常重要，需要采取相应的保护措施，以避免电力电子器件故障对整个系统产生负面影响。
主要包括温度保护、过流保护、过压保护、欠压保护等。
保护应用在地铁运营中，保护应用非常重要，通常需要采用一些现代化的保护技术。
具体包括以下几个方面：1. 微机保护技术：采用微处理器、检测、保护等技术，实现电气设备的保护和维护。
浅析地铁直流牵引供电系统中框架保护
浅析地铁直流牵引供电系统中框架保护在地铁直流牵引供电系统中，为了给机车提供DC1500V电源，每个牵引降压变电所内设有两套整流机组（整流变压器+整流器），将电压等级为35kV的交流电源转换为DC1500V电源送到直流母排，直流母排通过馈线断路器向接触网供电。
而接触网采用双边供电方式，在每个区间内的接触网由两个变电所供电。
地铁直流牵引供电系统的安全可靠运行是列车安全运行的前提和保证。
而直流牵引供电系统设的框架保护其主要功能是将直流设备内发生的短路故障迅速切除，防止故障点以外的部位受牵连，确保列车、设备、乘客的人身安全。
一、框架保护的作用地铁直流供电系统设备采用绝缘安装,当直流设备内的1500V正极对设备外壳发生泄漏或直流带电设备对直流柜柜体发生泄漏以及绝缘损坏闪络时，如不及时切除,容易造成短路电流达几万安的正极对负极间的短路事故，不仅会对直流设备造成严重危害，而且也威胁到人身安全。
基于直流设备安全供电的考量，将直流设备内发生的短路故障迅速切除，直流供电系统设置了直流框架保护，框架保护就是当正极对柜体外壳发生绝缘损坏时,及时切除故障,保证系统的安全运行。
一般情况下,框架泄漏保护动作后,将使本牵引变电所直流断路器及相邻牵引变电所向相同供电区段供电的馈线断路器跳闸,并闭锁合闸。
此时,为了恢复地铁列车的供电,应及时退出本牵引变电所直流设备,复归框架泄漏保护动作信号,通过接触网越区隔离开关合闸,实现相邻牵引变电所对故障变电所供电区域接触网的供电。
因此,框架泄漏保护动作会造成大面积的牵引网停电,且隔离故障恢复送电时间长,对地铁运营影响大。
二、框架保护的应用地铁直流供电系统均设置有框架保护。
框架泄漏保护装置由电流元件和电压元件组成。
电流元件可检测直流设备由外壳至接地网的故障泄漏电流;电压元件测量直流设备外壳与直流设备负极之间的电压,一端接直流设备外壳,另一端接直流系统负极，即电流型框架保护。
电压元件检测到的电压等价于钢轨和地之间的电压，即电压型框架保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁直流牵引供电系统地铁直流牵引供电系统GB 10411--891 主题内容与适用范围1.1 主题内容本标准规定了地铁直流牵引供电系统中供电制式、牵引电压等级、变电所及接触网德各项性能指标和设备运行指标等。
1.2 本标准适用于城市地铁德直流牵引供电系统。
2 引用标准GB 5951 城市无轨电车供电系统GBJ 54 低压配电装置及线路设计规范GBJ 62 工业与民用电力装置德继电保护和自动装置设计规范GBJ 64 工业与民用电力装置德电压保护设计规范3 术语3.1 供电、馈电在城市地铁牵引供电系统中，通常将交、直流配电系统称为供电，仅直流配电称为馈电。
3.2 系统最高电压指系统正常运行时，在任何时间内，系统中任何一点上出现德最低电压。
不包括系统德暂时状态和异常电压。
3.3 系统最低电压指系统正常运行时，在任何时间内，系统中任何一点上出现德最低电压。
不包括系统德暂时状态和异常电压。
3.4 设备最高电压指系统正常运行时，设备所承受德最高运行电压。
3.5 供电制式指系统中采用的电流制、馈电方式及电压等级等。
3.6 牵引变电所供给地铁一定区段内直流牵引电能的变电所。
3.7 整流机组整流器与牵引变压器组合在一起的电流变换设备。
3.8 整流机组负荷等级根据负荷曲线的性质特征所划分的整流机过载能力等级。
3.9 接触网最小短路电流在最小运行方式下，接触网中离馈入点最远端发生正负极间短路的电流。
3.10 接触网最大短路电流在最大运行方式下，接触网馈入点处发生正负极间短路时的电流。
3.11 未端电压接触网中离馈入点最远端的电压。
3.12 馈线从牵引变电所向接触网输送直流电的馈电线。
3.13 双边馈电一个馈电区间由相邻牵引变电所各经一路馈线同时馈电。
3.14 单边馈电一个馈电区间由相邻两牵引变电所各经一路馈线同时馈电。
3.15 受电器电动客车上用以从接触网上取得电流的装置。
3.16 接触网经过受电器向电动客车供给电能的导电网。
3.17 架空接触网置于车辆限界的上限平面以上（或位于改平面），通过受电弓向电动客车输送电能的接触网。
3.18 接触轨用金属轨条制成的向电动客车供给电能的刚性导电体，其标高通常与走行轨的标高相接近。
3.19 回流电路用以供牵引电流返回变电所的电路。
3.20 均流线连接上、下行回流轨，使其均匀回流的跨越导线。
3.21 杂散电流不经回流电路而另取其他途径（如流经大地或管道）的回流电流。
3.22 轨道回流电路利用走行规作为牵引电流回流的电路。
3.23 联跳保护装置在一个双边馈电区段那发生短路时，可使本区段两端馈电断路器联动跳闸的装置。
3.24 电流增量保护装置根据短时间内电流增量的不同自动区分工作电流与故障电流，实行选择分断的保护装置。
4 供电制式4.1 从国家电力网引入交流电源由牵引变电所整流机组降压、整流并经接触网供地铁电动客车用电。
4.2 直流馈电采用双导线制，正负线均不接地。
4.3 牵引供电系统直流电压及其波动范围应符合表1的规定。
注：现有的“825V”系统为不推荐系统。
5 牵引变电所5.1 牵引变电所容量，应按设计最大通过能力、馈电质量、变电所运行方式变化等因素决定。
此外还应考虑过负荷、检修和故障时的备用容量。
5.2 牵引变电所的选址分布原则：5.21 电源引入方便。
5.22 尽可能设在地面并与车站建筑相结合。
5.23 尽可能靠近地铁线路。
5.24 土石方工程量较少，并避免设在坍塌或高填方地区。
5.25 维护管理和生活条件方便，尽量避免设在空气污秽及土壤电阻率过高和有剧烈震动的地区。
5.26 牵引变电所分布距离的确定，除满足接触网的电压水平外，还考虑线路功率损失和杂散电流的影响。
5.27 应和城市规划相协调。
5.3 牵引变电所接线在可靠、灵活的基础上应力求简单。
5.31 牵引变电所为国家电力系统一级负荷，应由两个及两个以上相互独立的电源供电，其中一路必须专用，交流母线宜采用单母线或但母线分段接线。
5.32 牵引变电所主接线在可靠、灵活的基础上应力求简单。
5.33 直流牵引供电系统的母线宜采用但母线，并可根据运行灵活性要求增设备用母线或分段母线。
5.4 牵引变电所结构形式：5.41 牵引变电所采用户内式结构，可建成单层或两层。
设备应分类集中布置，控制室与交直流配电室、整流机组应相互隔开，独立建筑的地面牵引变电所最小占地面积如下：750V 600㎡1500V 800㎡5.42 牵引变电所设备布置应按照有关电压等级的国标执行，并应满足检修的需要。
5.43 牵引变电所在结构上必须满足防火、防汛、防滑雪、防小动物的要求。
5.44 高压交、直流电力电缆通道高度应不低于1.8m，通道内不得有积水。
5.5 牵引变电所电力设备的设计、安装、施工及验收应符合有关国家标准或专业标准的规定。
5.6 牵引供电技术指标：5.61 牵引供电系统双边馈电为正常运行方式，一侧单边馈电应满足运营要求。
5.62 供电设备的技术参数应满足最大运行方式和过负荷的要求，并能承受系统短路电流的动稳定和热稳定的要求。
5.63 宜采用增加整流相数的方法抑制谐波以符合国家有关规定。
5.64 牵引网供电效率在正常运行方式下高于85％；变电所（包括所内用电）供电效率不低于96％。
5.65 功率因数应符合《全国供用点规则》（1983年8月25日起开始执行本）。
5.66 地下牵引变电所，应防止隧道粉尘污染；机房降温宜采用与地面直接换风的通风方式，机房最高月平均温度不高于30℃，年平均温度不高于25℃，噪声低于80Db(A)；控制室、计算机机房、值班室等最高温度不高于30，噪声低于65dB(A)。
5.7 牵引供电设备选择原则：5.71 设在地下的牵引变压器满足消防要求，宜采用于干式变压器。
5.72 供电系统在选用先进技术和设备时，应采用质量可靠、技术先进、节约能源的产品，并向不需维修或少维修、小型化方向发展。
5.73 整流机组的冷却方式宜采用自冷式或风冷式。
5.74 设备最高电压应不小于系统最高电压。
5.75 整流机组的负荷等级应满足：100％额定输出连续150％额定输出2h300％额定输出1min时的重牵引负荷特性。
5.76 向接触网供电馈电线路中应设置能分断可能出现的最大短路电流和分断感性小电流的断路器。
5.8 牵引变电所接地：5.81 牵引变电所接地应保证设备工作可靠和人身安全，防止干扰。
5.82 牵引变电所的电器设备和自动化设备分别设接地装置或分别接入接地装置。
5.83 牵引变电所的电源接地与电器设备外壳的保护接地分别设接地装置或分别接入接地装置。
5.84 牵引变电所的这流馈电设备外壳如需接地，宜单独设接地装置或分别接入接地装置。
6 电缆网络6.1 电缆选用及敷设原则6.11 压等级选择。
6.12 电缆外层材料应有阻燃，防止杂散电流腐蚀以及其他型式腐蚀的能力，并尽可能采用低烟低毒的电缆。
6.13 电缆的敷设按照国标GBJ 54执行。
6.2 电缆的技术要求6.21 采用金属装的电力电缆和控制电缆，连接变电所内部设备时，装要一端接地，连接变电所内外设备时，装要两端接地。
6.22 电缆在支架上敷设时，电力电缆应放在控制电缆的上层，但1kv以下的电力电缆和控制电缆可并列敷设。
当两侧均有电缆支架时，1kv以下的电力电缆和控制电缆尽可能与1kv以上的电缆分别敷设于不同侧支架上。
7 接触网7.1 接触网通则7.11 向地铁电动客车供给电源的接触网，分为接触轨和架空接触网。
架空接触网又可分柔性接触和刚性接触，并以地铁的走行轨或专用回流轨作为牵引电流的回流电路。
电压在直流1500v及以上的接触网宜采用架空形式。
7.12 各类接触网都应保证列车在规定的行车速度内，可靠地向列车地受电器（受电靴或受电弓）馈电。
7.13 接触网宜采用双边馈电。
7.14 车辆段和有检查坑扎饭终端地接触网，应以单独地馈电线供电。
7.2 接触轨7.21 接触轨地支撑要有足够地机械强度和抗冲击性能，并有足够高地绝缘耐压等级。
7.22 在变点速馈电连接处，接触轨设置分断区或断电区。
7.23 接触轨断电区数量应尽量减少，并应有技术措施减少列车受电器在断电区拉弧。
7.24 列车受电器与接触轨接触部分地材料硬度必须低于接触轨材料硬度。
7.25 接触轨向电动客车馈电宜采用上部受电方式。
接触轨与走行轨地相对位置如图1所示。
7.26 在车站、地面和认为有必要地地方应设置有足够强度地接触轨防护罩。
7.3 架空接触网7.31 选用架空接触网类型应用技术、经济及运营条件综合比较确定。
7.32 设计接触网支柱结构，应为施工误差及列车速度变化留有充分的调整余量。
7.33 接触导线的悬挂高度要求一致。
当高度变化时，其最大导线的坡度不应超过表2的规定，且在高度变化的始终端跨距和终端跨距的坡度应为表2所列坡度值的一半。
7.34 接触网的带电裸导体与建筑物的最小净距应符合表3的规定。
在被污染或不洁的环境中，（如近海、内燃机的严重排气，工业污染以及多雾环境）应适当增加净距。
7.35 地铁隧道内架空接触网的布置，应按照隧道断面的建筑限界和车辆限界以及受电弓的升降范围综合考虑，保证带电导体与隧道建筑物之间的最小距离不小于安全净距。
7.36 接触线在直线区段，按“之”字形布置，其摆动幅度应与受电弓工作宽度相适应。
7.37 接触线在最大驰度时，地面距轨面的最小高度为：专用道 4.4m非专用道 4.8 m7.38 架空接触网的金属支持结构物的接地，需考虑对信号和杂散电流的影响。
7.4 轨道回流7.41 地铁的直流牵引回流电路由走行轨及其电气连接件和回流电缆组成。
也可用专用回流轨回流。
7.42 利用走行轨回流，且在最大负载时，轨上任意一点对地电位差应大不大于60v 。
7.43 对于非焊接回流轨的轨缝，应有轨道连接导线将其可靠连接，其接头电阻值不大于回流轨1m 长度电阻值的3倍。
7.44 走行轨对地电阻值，分段测量时每公里不小于10 。
7.45 上、下走行轨间应设对地绝缘的均流线，其设置不应干扰向列车显示的信号。
7.46 隧道体结构钢筋如采用焊接，每公里结构钢筋电阻值不大于上下行走行轨电阻值的30倍。
7.47 应采取技术措施减少并回收杂散电流。
8 牵引供电保护装置8.1 设置保护装置原则8.11 牵引变电所的进线继电保护方式和整定应符合供电部门的要求。
做到各级保护整定相互协调配合。
8.12 在满足系统保护及自动化技术指示前提下，接线应力求简单、可靠、灵活。
调整维护方便，满足一次系统运行可靠性、灵活性和选择性的使用要求。
8.13 应优先采用规范化的保护方式、保护接线和自动装置；保护及自动化装置的设置应能保证电气设备安全。
8.14 各种保护装置宜考虑计算机监控系统接口的要求。
8.2 交流高压设备保护装置8.21 高压设备保护装置的设置，按国标 GBJ 62 的要求执行。
