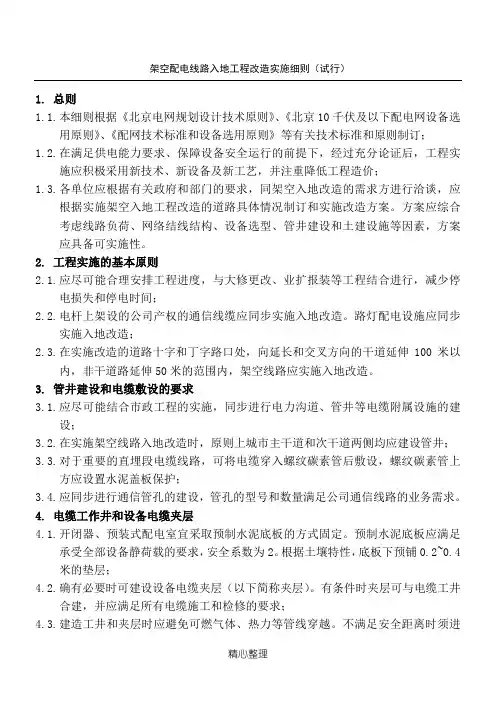

架空配电线路入地工程改造实施细则 试行

架空配电线路入地工程改造实施细则（试行）1.总则1.1.本细则根据《北京电网规划设计技术原则》、《北京10千伏及以下配电网设备选用原则》、《配网技术标准和设备选用原则》等有关技术标准和原则制订；1.2.在满足供电能力要求、保障设备安全运行的前提下，经过充分论证后，工程实施应积极采用新技术、新设备及新工艺，并注重降低工程造价；1.3.各单位应根据有关政府和部门的要求，同架空入地改造的需求方进行洽谈，应根据实施架空入地工程改造的道路具体情况制订和实施改造方案。

方案应综合考虑线路负荷、网络结线结构、设备选型、管井建设和土建设施等因素，方案应具备可实施性。

2.工程实施的基本原则2.1.应尽可能合理安排工程进度，与大修更改、业扩报装等工程结合进行，减少停电损失和停电时间；2.2.电杆上架设的公司产权的通信线缆应同步实施入地改造。

路灯配电设施应同步实施入地改造；2.3.在实施改造的道路十字和丁字路口处，向延长和交叉方向的干道延伸100米以内，非干道路延伸50米的范围内，架空线路应实施入地改造。

3.管井建设和电缆敷设的要求3.1.应尽可能结合市政工程的实施，同步进行电力沟道、管井等电缆附属设施的建设；3.2.在实施架空线路入地改造时，原则上城市主干道和次干道两侧均应建设管井；3.3.对于重要的直埋段电缆线路，可将电缆穿入螺纹碳素管后敷设，螺纹碳素管上方应设置水泥盖板保护；3.4.应同步进行通信管孔的建设，管孔的型号和数量满足公司通信线路的业务需求。

4.电缆工作井和设备电缆夹层4.1.开闭器、预装式配电室宜采取预制水泥底板的方式固定。

预制水泥底板应满足承受全部设备静荷载的要求，安全系数为2。

根据土壤特性，底板下预铺~0.4米的垫层；4.2.确有必要时可建设设备电缆夹层（以下简称夹层）。

有条件时夹层可与电缆工井合建，并应满足所有电缆施工和检修的要求；4.3.建造工井和夹层时应避免可燃气体、热力等管线穿越。

不满足安全距离时须进行必要的隔离和防护；4.4.电缆工井和夹层应做好防水处理，必要时可采用防水水泥建造；4.5.电缆工井和夹层同时应作好渗水处理。

底板上设置集水坑，并在基础底板下预埋设~0.4米的鹅卵石层；4.6.独立建设（非结合工井建设）的开闭器设备夹层外沿尺寸以不超过3.2米*1.6米为宜，净高不宜低于1.9米。

设备夹层上沿宜高出永久路面0.15米，并结合环境、外壳形式和色调进行简洁的装饰；4.7.10kV电缆在与开闭器等设备连接前应预留1.5米的裕度，低压电缆在与配电室或地埋变连接前应预留1米的裕度。

电缆进入工井和夹层内应采用吊钩或支架方式固定；4.8.低压电缆分支箱底部应设置电缆夹层，夹层满足施工时电缆弯曲半径的要求。

采用预制金属夹层时应作好防腐和防锈处理；5.网络结构和线路负荷5.1.在具备条件时，应将线路逐步改造为单环网的结线方式，其他的线路应保持多分段、多联络（一般为三联络）的闭环设计、开环运行的结构；5.2.改造后的电缆线路应采用开闭器作为整条线路所有的分段点，以及与其他线路的联络点；5.3.主干线为交联聚乙烯绝缘铜芯300平方的电缆线路最大负荷应为400A及以下，三分段线路的每段负荷应不超过150A；5.4.在一条架空线路全部改造为电缆线路后，出线开关应停用重合闸；5.5.为保证设备电源的安全，同一条线路不应与另外两条不同的线路在同一台开闭器内联络；5.6.为保证线路的分段和联络结构，需要时应在入地范围以外的架空线路上设置联络点和分段点；6.设备选用6.1.电缆分段及分支6.1.1.开闭器（电缆环网开关箱）、小型配电室和预装式配电室内置SF6环网负荷开关柜，作为10kV电缆线路的分段和分支，不使用电缆分支箱和电缆分界箱作为分段和分支设备。

SF6环网柜每回路额定电流为630A，馈出带变压器的单元(负荷开关+熔断器)额定电流为200A；6.1.2.开闭器内环网柜回路数宜为4回路至6回路，柜宽以不超出米为宜，各回路装设电缆线路短路和接地故障指示器；6.1.3.开闭器外壳宜选用非金属复合材料制作，外壳结构和色调设计应与环境相协调；6.2.配电设施6.2.1.配电设施有小型配电室、预装式配电室、地埋式变压器等类型，应因地制宜，结合地理条件、周边环境的要求选择；6.2.2.配电变压器结线组别应选用DYn11型，宜选用低损耗、全密封油浸式变压器，序列号为S11及以上；6.2.3.变压器保护接地和中性点工作接地应分开布置，保护接地极与工作接地极之间没有直接电气联系，保持距离在5米或以上。

工作接地引出线为绝缘线；6.2.4.变压器宜靠近负荷中心设置。

6.3.小型配电室6.3.1.小型配电室应本着节约用地、实用、可靠的基本原则建设，占地面积一般控制在20平米以下；6.3.2.配电变压器选用容量为400kVA至630kVA；6.3.3.SF6环网开关柜宜采用靠墙安装的方式。

开关柜宽度以不超出400mm为宜。

10kV环网柜采用3回路至6回路，设置一面柜为变压器单元；6.3.4.变压器高压端头采用全屏蔽可触摸式肘型电缆头，与开关之间的引线采用截面50mm2的单芯10kV交联聚乙烯铜电缆，电缆金属护层采用单端接地方式，接地点在开关侧；变压器低压端子至低压开关柜采用母线连接，母线绝缘封闭；6.3.5.低压出线4~6路，400kVA、500kVA按照4路出线设计，630kVA按照6路出线设计，出线开关额定值为400A。

低压柜宜采用靠墙布置，柜宽要求不超出米；6.3.6.设置一面低压柜为无功补偿和综合测试柜，无功补偿容量按变压器容量30%配置；6.3.7.根据地区负荷发展需要，预留适当裕度的10kV和低压线路出线间隔，并预留一定裕度的电缆进出线管孔；6.3.8.小型配电室按照自然通风设计，不安装SF6气体检测装置。

耐火等级为1级，设置1个独立向外开启的门；6.3.9.小型配电室电缆夹层层高为米至米。

在室内设置人孔；6.4.预装式配电室6.4.1.预装式配电室宜采用环网接线方式。

内置10kV环网柜、配电变压器和低压设备；6.4.2.变压器容量以不超过400 kVA为宜。

包括一面变压器单元，环网柜回路数一般为3回至4回；6.4.3.低压出线按4回路配置，每路出线开关额定电流为400A，不设总开关。

低压侧配置综合测试和无功补偿装置；6.4.4.预装式配电室满足通风散热要求，设计热级别为10级或以下。

不使用强排风设计；6.5.地埋式变压器6.5.1.地埋式配电变压器（以下简称地埋变）容量以不超过400kVA为宜。

在带胡同等小范围居民负荷时，可选择小容量单相变压器，容量宜在160kVA及以下。

6.5.2.地埋变为全密封防水型设计，防护等级为IP68，可在一段时间内浸水运行；6.5.3.地埋变应采用终端式形式，本体不设多工位负荷开关，每台地埋变电源侧设置一台开闭器。

开关柜回路数宜为3回路至4回路，设置变压器单元（熔断器+负荷开关）馈出带变压器。

可将低压设备与10kV环网开关柜在同一开关箱内布置；6.5.4.地埋变高压进线侧采用10kV电缆插座取代瓷套管结构，进线电缆终端为全密封、全屏蔽、防水型肘型电缆头，并配置带电显示器。

低压电缆出线亦应做好防水密封处理；6.5.5.地埋式配电变压器本体不装设熔断器，不装设油位表和油温表；6.5.6.安装前应建造水泥结构地坑，地坑根据土壤散热特性、变压器容量和损耗建造，满足散热级别为10级或以下的要求，并做好防水和渗水处理；6.5.7.地坑可选用预制式结构，禁止使用强排风设计；6.5.8.在有条件时可将开闭器的基础与地埋变地坑共同建设。

非合建时开闭器、低压箱至地埋变之间的电缆须穿入螺纹碳素管保护；6.5.9.地埋变低压侧设备配置与预装式配电室相同；6.6.低压设备接线方式及选用6.6.1.低压线路采用配电变压器-低压电缆分支箱-低压电缆墙上分接箱的方式供电。

原有的负荷装接容量在100kVA及以上的用户由配电变压器直供，以下的用户由低压电缆分支箱或墙上分接箱供电；6.6.2.低压电缆分支箱一般为一进两出或一进三出结构。

采用母线全绝缘封闭，条形负荷开关直列式结构。

低压电缆分支箱内进出线回路载流量为400A，不设置熔断器。

馈线回路载流量为250A，直接带用户的应设置熔断保护；6.6.3.在具备条件时，可在两台变压器间的低压线路设置联络，形成单环网布置，开环运行的接线方式。

不具备条件时，应在低压电缆分支箱预留低压条形负荷开关，以接入临时抢修电源；6.6.4.低压墙上分接箱馈出带用户的线路应配置熔断保护；6.6.5.低压电缆分支箱和低压墙上分接箱宜采用非金属复合材料；6.6.6.低压供电半径根据负荷容量、分布和电缆的型号确定，不宜超过250米；6.6.7.低压线路接地方式采用TN-S方式（低压线路工作接地N线和保护接地PE线分开），低压分支箱和墙上电缆分接箱处不设重复工作接地，金属外壳箱体只设保护接地。

6.7.电缆选型：6.7.1.改造后电缆线路10千伏主干线、联络线一般选用YJY22-3×300，线路次干线选用YJY22--3×185型电缆。

单环网电缆宜选用电缆YJY22-3×150，用户分支及箱变进线电缆宜选用YJY22-3×95型电缆；6.7.2.低压电缆根据负荷情况、线路电压降选用YJY22-4×185、YJY22-4×120、YJY22-4×70型电缆。

7.设备安装位置和布置方式7.1.预装式配电室、开闭器、低压电缆分支箱等设备原则上禁止占用人行主道和盲道，并与周围景观相协调；7.2.设备宜顺道路方向布置，安装后具备运行巡视和检修的条件。
