初中数学投影与视图分类汇编及解析

合集下载

中考数学总复习：投影与视图--知识讲解【含解析】.doc

【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】中考总复习：投影与视图—知识讲解【考纲要求】1.通过实例了解平行投影和中心投影的含义及简单应用；2.会画基本几何体(直棱柱、圆柱、圆锥、球)的三视图(主视图，左视图、俯视图)，能根据三视图描述基本几何体或实物的原型．【知识网络】【考点梳理】考点一、生活中的几何体1．常见的几何体的分类在丰富多彩的图形世界中，我们常见的几何体有长方体、正方体、棱柱体、棱锥体、圆柱体、圆锥体、球体、台体等．2．点、线、面、体的关系(1)点动成线，线动成面，面动成体；(2)面面相交成线，线线相交成点．要点诠释：体体相交可成点，不一定成线．3．基本几何体的展开图(1)正方体的展开图是六个正方形；(2)棱柱的展开图是两个多边形和一个长方形；(3)圆锥的展开图是一个圆和一个扇形；(4)圆柱的展开图是两个圆和一个长方形．考点二、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．考点三、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．【典型例题】类型一、三视图及展开图1．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的主视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为( )A．22 B．19 C．16 D．13【思路点拨】视图、俯视图是分别从物体正面、上面看，所得到的图形.【答案】D；【解析】综合主视图和俯视图，这个几何体的底层最少有3+3+1=7个小正方体，第二层最少有3个，第三层最少有2个，第四层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：7+3+2+1=13个．故答案为：13．【总结升华】由三视图判断组成原几何体的小正方体的个数与由相同的小正方体构成的几何体画三视图正好相反．举一反三：【变式1】（2014秋•莲湖区校级期末）用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体个．【答案】7.【解析】∵俯视图中有5个正方形，∴最底层有5个正方体；∵主视图第二层有2个正方形，∴几何体第二层最少有2个正方体，∴最少有几何体5+2=7．【高清课堂：《空间与图形》专题：投影与视图例6】【变式2】下图是由几个相同的小正方体搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是（）个．A．5 B．6 C．7 D．8【答案】B.2．美术课上，老师要求同学们将如图所示的白纸只沿虚线剪开，用裁开的纸片和白纸上的阴影部份围成一个立体模型，然后放在桌面上，下面四个示意图中，只有一个符合上述要求，那么这个示意图是（）A． B．C． D．【思路点拨】动手操作看得到小正方体的阴影部分的具体部位即可．【答案】B左面看正面看上面看【解析】动手操作折叠成正方体的形状放置到白纸的阴影部分上，所得正方体中的阴影部分应紧靠白纸，故选B．【总结升华】用到的知识与正方体展开图有关，考察学生空间想象能力．建议学生在平时的教学过程中应结合实际模型将展开图的若干种情况分析清楚．举一反三：【变式】如图所示的是以一个由一些相同的小正方体组成的简单几何体的主视图和俯视图．设组成这个几何体的小正方体的个数为n，请写出n的所有可能的值．【答案】n为8，9，10，11．3．下列图形中经过折叠能围成一个棱柱的是（）A． B． C． D．【思路点拨】利用四棱柱及其表面展开图的特点解题．【答案】D；【解析】A、侧面少一个长方形，故不能；B、侧面多一个长方形，折叠后不能围成棱柱，故不能；C、折叠后少一个底面，不能围成棱柱；只有D能围成四棱柱．故选D．【总结升华】四棱柱的侧面展开图为四个长方形组成的大长方形．举一反三：【高清课堂：《空间与图形》专题：投影与视图课堂练习3】【变式】如图，在正方体ABCD-A1B1C1D1中，E、F、G分别是AB、BB1、BC的中点，沿EG、EF、FG将这个正方体切去一个角后，得到的几何体的俯视图是（）A． B． C． D．【答案】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．从上面看易得1个正方形，但上面少了一个角，在俯视图中，右下角有一条线段．故选B．类型二、投影有关问题4．如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE留在坡面上．已知铁塔底座宽CD=12 m，塔影长DE=18 m，小明和小华的身高都是1.6m，同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m和1m，求塔高AB的长.【思路点拨】过点D构造矩形，把塔高的影长分解为平地上的BD，斜坡上的DE．然后根据影长的比分别求得AG，GB长，把它们相加即可．【答案与解析】【解析1】解：如图1，过D作DF⊥CD，交AE于点F，过F作FG⊥AB，垂足为G．可得矩形BDFG．由题意得：．∴DF=DE×1.6÷2=14.4（m）．∴GF=BD=CD=6m．又∵．∴AG=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．图1 图2【解析2】如图2，作DG∥AE，交AB于点G，BG的影长为BD，AG 的影长为DE，由题意得：AG 1.6=DE2．∴AG=18×1.6÷2=14.4（m）．又∵BG 1.6=BD1．∴B G=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．【总结升华】运用所学的解直角三角形的知识解决实际生活中的问题，要求我们要具备数学建模能力（即将实际问题转化为数学问题）．类型三、投影视图综合问题5.用小立方体搭成一个几何体，使它的主视图和俯视图如图所示，搭建这样的几何体最多要小立方体．【思路点拨】从正视图和侧视图考查几何体的形状，从俯视图看出几何体的小立方块最多的数目．【答案】17.【解析】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第二列各3块，第三列1块，从空中俯视的块数只要最低层有一块即可．因此，综合两图可知这个几何体的形状不能确定；如图，最多时有3×5+2×1=17块小立方体．故答案为17．【总结升华】本题考查简单空间图形的三视图，考查空间想象能力，是基础题，但很容易出错．6．（2015•永春县校级自主招生）如图是某中学生公寓时的一个示意图（每栋公寓均朝正南方向，且楼高相等，相邻两栋公寓的距离也相等）．已知该地区冬季正午的阳光与水平线的夹角为32°，在公寓的采光不受影响（冬季正午最底层受到阳光照射）的情况下，公寓的高为AB，相邻两公寓间的最小距离为BC．（1）若设计公寓高为20米，则相邻两公寓之间的距离至少需要多少米时，采光不受影响？（2）该中学现已建成的公寓为5层，每层高为3米，相邻两公寓的距离24米，问其采光是否符合要求？（参考数据：取sin32°=，cos32°=，tan32°=）【思路点拨】（1）在直角三角形ABC中，已知AB利用锐角三角函数求得BC的长即可；（2）利用楼高求得不受影响时候两楼之间的距离与24米比较即可得到结果；【答案与解析】解：（1）∵在直角三角形ABC中，AB=20米，∠ACB=32°，∴=tan32°∴BC===32米，∴相邻两公寓之间的距离至少需要32米时，采光不受影响；（2）∵楼高=3×5=15米，∴不受影响时两楼之间的距离为15÷tan32°=24米，∵相邻两公寓的距离恰为24米，∴符合采光要求；【总结升华】本题是将实际问题转化为直角三角形中的数学问题，做到学数学，用数学，才是学习数学的意义．7．如图，不透明圆锥体DEC放在直线BP所在的水平面上，且BP过底面圆的圆心，其高23m，底面半径为2m．某光源位于点A处，照射圆锥体在水平面上留下的影长BE=4m．（1）求∠B的度数；（2）若∠ACP=2∠B，求光源A距平面的高度．【思路点拨】（1）如下图所示，过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4，在Rt△DFB中，tan∠B= DFBF，由此可以求出∠B；（2）过点A作AH垂直BP于点H．因为∠ACP=2∠B=60°所以∠BAC=30°，AC=BC=8．在Rt△ACH中，AH=AC•Sin∠ACP，所以可以求出AH了，即求出了光源A距平面的高度．【答案与解析】解：（1）过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4．在Rt△DFB中，tan∠B=DF233==BF2+43，所以∠B=30°；（2）过点A作AH垂直BP于点H．∵∠ACP=2∠B=60°，∴∠BAC=30°，∴AC=BC=8，在Rt△ACH中，AH=AC•Sin∠ACP=38=432，即光源A距平面的高度为43m．【总结升华】本题考查了学生运用三角函数知识解决实际问题的能力，又让学生感受到生活处处有数学，数学在生产生活中有着广泛的作用．中考数学知识点代数式一、重要概念分类：1.代数式与有理式用运算符号把数或表示数的字母连结而成的式子，叫做代数式。

初三数学投影、三视图通用版知识精讲

初三数学投影、三视图通用版【本讲主要内容】投影、三视图包括投影、平行投影、中心投影、正投影、视图、主视图、俯视图、左视图。

【知识掌握】【知识点精析】1. 用光线照射物体，在某个平面上得到的影子叫做物体的投影。

2. 由平行光线形成的投影叫做平行投影。

3. 由同一点（点光源）发出的光线形成的投影叫做中心投影。

4. 投影线垂直于投影面产生的投影叫做正投影。

5. 当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图。

6. 一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图叫做左视图。

7. 画三视图时，使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等。

【解题方法指导】例1. 说出下面图1、图2中画出的正方体的立体图，各是什么投影。

图1 图2分析：图1是美术中画出的正方体的立体图，它应用了透视原理，与中心投影有密切的关系，体现出近大远小的视觉效果；而图2是斜二侧投影，它与平行投影有密切的关系。

解：图1中与正面垂直的直线相交于一点，图2中与正面垂直的直线互相平行，图1中的面近大远小，图2中相对的面一样大。

例2. （2006年某某）某时刻两根木棒在同一平面内的影子如图所示，此时，第三根木棒的影子表示正确的是（）A B C D体的左视图是（）DA B C正面分析：从立体图给出了正面的方向，于是左视图是从左面看，应是一个圆，又由于有一根细棒，因此应有一个点，故应选B。

解：B评析：B、C的区别就在于中间有无一个点，这微小的差别体现了全面思考问题的情节。

例2. （2006年某某市）下列物体中，主视图为图1的是（）A B C D图1分析：图A的主视图是梯形，应排除；图C的主视图为梯形，应排除；图D的主视图为等腰三角形，应排除，故应选B。

解：B评析：采用排除法是解决这类问题的一种基本方法。

初中数学投影与视图难题汇编及解析

初中数学投影与视图难题汇编及分析一、选择题1．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】 B【分析】【剖析】依据主视图和左视图判断是柱体，再联合俯视图即可得出答案.【详解】解：由主视图和左视图能够获得该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选： B.【点睛】本题主要考察由几何体的三视图得出几何体，娴熟掌握常有几何体的三视图是解题的重点. 2．如下图，该几何体的左视图是（）A．B．C．D．【答案】 B【分析】【剖析】依据几何体的三视图求解即可.【详解】解：从左侧看是一个矩形，中间有两条水平的虚线，应选： B．【点睛】本题考察的是几何体的三视图，娴熟掌握几何体的三视图是解题的重点.3．从三个不一样方向看一个几何体，获得的平面图形如下图，则这个几何体是( )A．圆柱B．圆锥C．棱锥D．球【答案】A【分析】【剖析】由主视图和左视图可得此几何体为柱体，依据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．应选 A．【点睛】本题考察利用三视图判断几何体，三视图里有两个同样可确立该几何体是柱体，锥体仍是球体，由另一个视图确立其详细形状．4．一个由圆柱和圆锥构成的几何体如图水平搁置，其主(正)视图为 ( )A．B．C．D．【答案】 A【分析】【剖析】依据主视图是从几何体正面看获得的图形，仔细察看实物，可得这个几何体的主视图为长方形上边一个三角形，据此即可得.【详解】察看实物，可知这个几何体的主视图为长方体上边一个三角形，只有 A 选项切合题意，应选 A.【名师点睛】本题考察了几何体的主视图，明确几何体的主视图是从几何体的正面看获得的图形是解题的重点.5．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（）A．48B． 57C． 66D．48236【答案】 C【分析】【剖析】先依据三视图画出长方体，再依据三视图得出AB CD 3 2, CE 4 ，而后依据正方形的性质求出AC , BC 的长，最后依据长方体的表面积公式即可得．【详解】由题意，画出长方体如下图：由三视图可知，AB CD 3 2, CE 4 ，四边形ACBD是正方形AC BCQ AC2BC 2AB 218AC BC3则这个长方体的表面积为2AC BC4AC CE 2 3 3 4 34184866应选：C．【点睛】本题考察了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的有关观点是解题重点．6．如下图的几何体是由 5 个同样的小正方体构成的，以下有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等【答案】 D【分析】【剖析】利用视图的定义分别得出三视图从而求出其面积即可．【详解】解：如下图：则俯视图与主视图面积相等．应选： D．【点睛】本题主要考察了简单组合体的三视图，正确掌握三视图的定义是解题重点．,则构成这个几何体的7．如图是一个由若干个同样的小正方体构成的几何体的三种形状图小正体的个数是( )A．7B．8C．9D．10【答案】 C【分析】【剖析】依据主视图、左视图、俯视图是分别从物体正面、左面和上边看，所获得的图形进行判断．【详解】解：综合三视图，这个几何体的基层有3+2+1=6 个小正方体，第二层有1+1=2 个小正方体，第三层有 1 个，所以构成这个几何体的小正方形有6+2+1=9个．应选 C．【点睛】本题意在考察学生对三视图掌握程度和灵巧运用能力，同时也表现了对空间想象能力方面的考察．假如掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就简单获得答案了．8．如图，分别是由若干个完整同样的小正方体构成的一个几何体的主视图和俯视图，则组成这个几何体的小正方体的个数是（）A．3个或 4个B．4个或 5个C．5个或 6个D．6个或 7个【答案】 B【分析】【剖析】依据给出的几何体的视图，经过着手操作，察看可得答案，也能够依据画三视图的方法，发挥空间想象能力，直接想象出其小正方体的个数．【详解】解：综合三视图，第一行第 1 列有 1 个，第一行第 2 列没有；第二行第 1 列没有，第二行第 2 列和第三行第 2 列有 3 个或4 个，一共有：4或5个．应选：B．【点睛】本题比较简单，考察三视图和考察立体图形的三视图和学生的空间想象能力．9．下边是从不一样的方向看一个物体获得的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】 C【分析】【剖析】由主视图和左视图可得此几何体为锥体，依据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是 3 个三角形构成的大三角形，∴该物体的形状是三棱锥．应选： C．【点睛】本题考察了几何体三视图问题，掌握几何体三视图的性质是解题的重点．10．如下图的几何体的俯视图为()A．B．C．D．【答案】 D【分析】【剖析】【详解】从上往下看，易得一个正六边形和圆．应选 D．11．如图是由 7 个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该地点小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】 C【分析】【剖析】3 ，1．据此可作出判断．由已知条件可知，左视图有 2 列，每列小正方形数量分别为【详解】解：从左面看可获得从左到右分别是3，1 个正方形．应选 C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数同样，且每列小正方形数量为俯视图中相应行中正方形数字中的最大数字．12．图是由四个完整同样的正方体构成的几何体，这个几何体的左视图是( ) A．B．C．D．【答案】 C【分析】【剖析】依据物体的左视图是从左侧看到的图形判断即可．【详解】解：从左侧看是竖着叠放的 2 个正方形，应选 C．【点睛】本题主要考察了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的重点．13．在同一时辰的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子同样长D．两人的影子长度不确立【答案】 D【分析】【剖析】在同一路灯下因为地点不确立，依据中心投影的特色判断得出答案即可．【详解】在同一路灯下因为地点不一样，影长也不一样，所以没法判断谁的影子长．应选 D．【点睛】本题综合考察了平行投影和中心投影的特色和规律．平行投影的特色是：在同一时辰，不同物体的物高和影长成比率．中心投影的特色是：① 等高的物体垂直地面搁置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．② 等长的物体平行于地面搁置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体自己的长度还短．14．以下几何体是由 4 个正方体搭成的，此中主视图和俯视图同样的是（）A．B．C．D．【答案】 B【分析】【剖析】分别画出从几何体的上边和正面看所获得的视图，再比较即可．【详解】A、主视图，俯视图为，故此选项错误；B、主视图为，俯视图为，故此选项正确；C、主视图为，俯视图为，故此选项错误；D、主视图为，俯视图为，故此选项错误；应选： B.【点睛】本题主要考察了简单几何体的三视图，重点是掌握所看的地点．15．如图是由 5 个同样的正方体搭成的几何体，其左视图是（）A．B．C．D．【答案】 A【分析】【剖析】依据三视图的定义即可判断．【详解】依据立体图可知该左视图是基层有 2 个小正方形，第二层左侧有 1 个小正方形．应选A．【点睛】本题考察三视图，解题的重点是依据立体图的形状作出三视图，本题属于基础题型．16．某几何体由若干个大小同样的小正方体搭成，其主视图与左视图如下图，则搭成这个几何体的小正方体最罕有（）A．3 个B．5 个C．7 个D．9 个【答案】 B【分析】【剖析】由主视图和左视图确立俯视图的形状，再判断最少的正方体的个数即可．【详解】由主视图和左视图可确立所需正方体个数最少时的俯视图（数字为该地点小正方体的个数）为：．所以搭成这个几何体的小正方体最罕有 5 个．应选 B．【点睛】本题考察了由三视图判断几何体，依据主视图和左视图画出所需正方体个数最少的俯视图是解决问题的重点 .17．由若干个同样的小正方体搭成的一个几何体的主视图和俯视图如下图，则构成这个几何体的小正方体的个数最多有()A．8B．7C．6D．5【答案】 B【分析】【剖析】易得这个几何体共有 2 层，由俯视图可得第一层小正方体的个数，由主视图可得第二层小正方体的最多个数，相加即可．【详解】解：由俯视图易得最基层有 4 个小正方体，第二层最多有 3 个小正方体，那么搭成这个几何体的小正方体最多为 4 3 7 个．应选： B【点睛】考察学生对三视图的掌握程度和灵巧运用能力，同时也表现了对空间想象能力方面的考查．假如掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更简单获得答案．18．如图，由若干个大小同样的小正方体搭成的几何体的左视图是（）A．B．C．D．【答案】 C【分析】【剖析】依据简单几何体的三视图即可求解.【详解】解：左视图有 3 列，每列小正方形数量分别为2、 1、1.应选： C.【点睛】本题主要考察简单几何体的三视图，娴熟绘图是解题重点.19．如图是一个几何体的三视图（图中尺寸单位：cm ），依据图中所示数据求得这个几何体的侧面积是（）A．12cm2B．12π cm2C．6πcm2D．8πcm2【答案】 C【分析】【剖析】依据三视图确立该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确立该几何体是圆柱体，底面半径是2÷2＝ 1cm，高是 3cm ．所以该几何体的侧面积为2π× 1×3＝6π（cm 2）．应选 C．【点睛】本题主要考察了由三视图确立几何体和求圆柱体的侧面积，重点是依据三视图确立该几何体是圆柱体．20．如图是 3 个同样的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】 C【分析】试题剖析：如图中几何体的俯视图是．应选 C．考点：简单组合体的三视图．。

初中数学知识归纳三视的法与投影关系

初中数学知识归纳三视的法与投影关系数学中，三视图是指通过不同的视角观察一个物体所得到的三幅图像，分别展示了物体的正视图、侧视图和俯视图。

这种绘制方法可以帮助我们更好地理解物体的形状和结构。

在三视图的基础上，还有一个重要的概念，那就是投影关系。

在本文中，我们将对初中数学中的三视图法与投影关系进行归纳和总结。

一、三视图法的基本原理三视图法是通过使用直角投影的原理将一个物体从不同方向投影到不同的平面上，再将这些投影图形展示出来，从而形成一个全面的物体图形信息。

具体来说，三视图法包括以下几个基本原理：1. 正视图：以物体正面为观察面，将物体投影在水平面上得到的视图称为正视图。

正视图一般用物体的封闭轮廓线表示，如长方体的正视图是一个矩形。

2. 侧视图：以物体左侧或右侧为观察面，将物体投影在垂直平面上得到的视图称为侧视图。

侧视图能够展示物体的高度和深度，如长方体的侧视图是一个矩形。

3. 俯视图：以物体顶部为观察面，将物体投影在水平平面上得到的视图称为俯视图。

俯视图能够展示物体的长宽比例关系，如长方体的俯视图是一个矩形。

通过正视图、侧视图和俯视图的综合运用，我们可以绘制出一个物体的全貌，并且能够对物体的形状、尺寸和比例关系进行准确描述。

二、三视图法的实际应用三视图法在日常生活中有着广泛的应用，尤其是在工程设计、建筑设计和制造过程中起到了重要的作用。

下面通过一些例子来说明三视图法的实际应用。

1. 建筑设计：在建筑设计中，三视图法可以帮助建筑师将设计图纸清楚地呈现给施工方。

以一栋房子为例，正视图展示建筑的正面轮廓、门窗的位置等信息，侧视图展示建筑的高度和深度，俯视图展示建筑的布局和屋顶形状。

2. 机械制造：在机械制造中，三视图法可以帮助工程师将设计的零件准确传达给加工人员。

通过正视图、侧视图和俯视图，可以清晰地展示零件的各个面以及它们之间的相对位置关系，从而提高生产效率和准确性。

3. 衣物设计：在衣物设计中，三视图法可以帮助设计师将设计的服装展示给制作厂家。

人教版初中数学九年级下册投影与视图

【例2】如图是一个零件的三视图，试描述出这个零件的形件．
【解】这个零件由两部分组成：上面是一个圆柱，下面是一个长方体，圆柱在长方体的中央．如图(2)
几何体的三视图
辨别物体的三视图 1.(2017金华)一个几何体的三视图如图所示,这B个几何体是( )
(A)球
(B)圆柱
(D)立方体
(C)圆锥
2.(2017衢州)如图是由四个相同的小立方块搭成的几何体D,它的主视图是( )
画物体的三视图 3.分别画出从正面、左面、上面看如图所示的正四棱锥得到的平面图形.
解:从正面看是一个等腰三角形; 从左面看是一个等腰三角形; 从上面看是一个正方形,并且有两条对角线. 画图如下:
(参考用时:30分钟)
1.如图是一个三棱柱笔筒,则该物体的主C 视图是(
)
2.如图,是一个空心圆柱体,其主视图正B 确的是( )
投影与视图
1.什么叫投影?
学前热身
一般地,用光线照射物体,在某个平面上得到
的影子叫做物体的投影.
2.投影的分类:
中心投影（点光源发出的光线）
投影
正投影（投影线垂直于投影面）
平行投影
（平行光线）斜投影
3.一个几何体在一个平面上的正投影叫做
这个几何体的视图
.
方法探究
长对正，高平齐，宽相等
【例1】根据图所给的三视图描述物体的形状．
【分析】由主视图可知，物体的正面是矩形的样子，且中间有两条棱(实线)可是到，由俯视图可知，从上向下看物体是正六边形的样子，由左视图可知，物体的侧面是矩形的样子且中间有一条线可是到．综合各视图可知，这个物体是正六棱柱．
【解】物体是正六棱柱，如图(2)所示．

2023 数学浙教版新中考考点27视图与投影(解析版)

考点27视图与投影考点总结1．三视图：(1)主视图：物体在正投影面上的正投影．(2)左视图：物体在侧投影面上的正投影．(3)俯视图：物体在水平投影面上的正投影．2．画“三视图”的原则(1)大小：长对正，高平齐，宽相等．(2)虚实：在画图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．3．判断简单物体的三视图，能根据三视图描述基本几何体或实物原型．4．直棱柱、圆锥的侧面展开图分别是矩形和扇形，能根据展开图判断和制作立体模型．真题演练一、单选题1．（2021·浙江丽水·中考真题）如图是由5个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【答案】B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】解：从正面看下面一层是三个正方形，上面一层中间是一个正方形．即：故选：B．2．（2021·浙江宁波·中考真题）如图所示的几何体是由一个圆柱和一个长方体组成的，它的主视图是（）A．B．C．D．【答案】C【分析】根据主视图是从物体的正面看到的图形解答即可．【详解】解：由于圆柱的主视图是长方形，长方体的主视图是长方形，所以该物体的主视图是：．故选：C．3．（2021·浙江台州·中考真题）用五个相同的正方体搭成如图所示的立体图形，则该立体图形的主视图是（）A．B．C．D．【答案】B【分析】从正面看所得到的图形即为主视图，因此选项B的图形符合题意．【详解】解：根据主视图的意义可知，从正面看到四个正方形，故选：B．4．（2021·浙江温州·中考真题）直六棱柱如图所示，它的俯视图是（）A．B．C．D．【答案】C【分析】直接从上往下看，得到的是一个六边形，即可选出正确选项．【详解】解:从上往下看直六棱柱，看到的是个六边形；故选：C．5．（2021·浙江绍兴·中考真题）如图的几何体由五个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】D【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选：D．6．（2021·浙江嘉兴·中考真题）如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）A．B．C．D．【答案】C【分析】根据俯视图是从上边看得到的图形，可得答案．【详解】解：从上边看第一行是两个小正方形，第二行是一个小正方形并且在第二列，故选：C．7．（2021·浙江衢州·中考真题）如图是由四个相同的小正方体搭成的立体图形，它的主视图是（）A．B．C．D．【答案】B【分析】根据主视图是从几何体正面看得到的图形即可得到答案.【详解】从正面看可以看到有3列小正方形，从左至右小正方体的数目分别为1、2、1，所以主视图为：，故选B．8．（2021·浙江·温州绣山中学三模）某物体如图所示，它的俯视图为（）A．B．C．D．【答案】D【分析】俯视图是从上向下看得到的视图，结合选项即可做出判断．【详解】解：所给图形的俯视图是D选项所给的图形，故选：D．9．（2021·浙江鹿城·二模）由4个相同的正方体搭成的几何体如图所示，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面看得到的图形是主视图，从而得到答案．【详解】解：从正面看，第一层是一个正方形，且在右边；第二层为两个正方形，故选A．10．（2021·浙江桐乡·一模）如图是由5个相同小正方形搭成的几何体，若将小正方体A放到小正方体B的正上方，则关于该几何体变化前后的三视图，下列说法正确的是（）．A．主视图不变B．俯视图不变C．左视图改变D．以上三种视图都改变【答案】B【分析】根据三视图的定义即可判断．【详解】解：根据三视图的定义，A，主视图会变，故选项错误，不符合题意；B，俯视图不会变，故选项正确，符合题意；C，左视图不会改变，故选项错误，不符合题意；D，主视图改变，俯视图记左视图不会改变，故选项错误，不符合题意；故选：B．二、填空题11．（2021·浙江永康·一模）如图为一个圆锥的三视图，这个圆锥的侧面积为_________2mm．【答案】60【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长（mm），所以圆锥的侧面积=12610602ππ⨯⨯⨯=（mm2）．故答案为：60π．12．（2021•三门县一模）如图，圣诞帽的主视图是正三角形，把帽子压平整，成双层扇形摆放在桌子上（不考虑帽子的厚度）．则这个扇形的圆心角度数为．【分析】可设正三角形的边长为a，双层扇形的圆心角为n．先计算出圆锥的底面圆的周长＝πa，再根据圆锥的侧面展开图为扇形，扇形的弧长为圆锥的底面圆的周长的一半，扇形的半径为圆锥的母线长得到弧长为πa，半径为a，然后利用弧长公式得到关于n的方程，解方程即可．【答案】解：设正三角形的边长为a，双层扇形的圆心角为n．∴圆锥的底面圆的周长＝πa，由题意：πa＝，∴n＝90°．故答案为：90．13．（2021•朝阳区三模）在如图所示的几何体中，主视图是三角形的是③．（填序号）【分析】找到从正面看所得到的图形，得出主视图是三角形的即可．【答案】解：①的主视图是矩形；②的主视图是矩形，③的主视图是等腰三角形．∴主视图是三角形的是③．故答案为：③．14.（2021秋•江夏区校级月考）如图是一个正方体的平面展开图，其中每两个相对面上的数的和都相等，则A表示的数字为．【答案】解：根据题意得：3+x＝3x+（x+4），解得：x＝2，∴A﹣2＝3x+（x+4）＝12，解得：A＝14，故答案为：14三、解答题15．（2021秋•漳州期末）在学习《展开与折叠》这一课时，老师让同学们将准备好的正方体或长方体沿某些棱剪开，展开成平面图形．其中，阿中同学不小心多剪了一条棱，把一个长方体纸盒剪成了图①、图②两部分．根据你所学的知识，回答下列问题：（1）阿中总共剪开了几条棱？（2）现在阿中想将剪断的图②重新粘贴到图①上去，而且经过折叠以后，仍然可以还原成一个长方体纸盒，他有几种粘贴方法？请在图①上画出粘贴后的图形（画出一种即可）；（3）已知图③是阿中剪开的图①的某些数据，求这个长方体纸盒的体积．【分析】（1）根据总共12条棱，其中有4条未剪开，即可得到阿中总共剪开了8条棱．（2）依据展开图的特征，即可得到4种粘贴方法（答案不唯一）；（3）设高为xcm，则宽为（4﹣x）cm，长为[7﹣（4﹣x）]＝（3+x）cm，依据等量关系列方程求解即可得到x的值，进而得出长方体的体积．【答案】解：（1）总共12条棱，其中有4条未剪开，故阿中总共剪开了8条棱．（2）答：有4种粘贴方法．如图，四种情况：（3）设高为xcm，则宽为（4﹣x）cm，长为[7﹣（4﹣x）]＝（3+x）cm，∴4+（3+x）＝8，解得：x＝1，∴体积为：（3+1）×（4﹣1）×1＝12cm3，答：这个长方形纸盒的体积为12cm3．16.（2021秋•锦江区校级期中）由7个相同的小立方块搭成的几何体如图所示，（1）请画出它的三视图？（2）请计算它的表面积？（棱长为1）【分析】（1）主视图从左往右3列正方形的个数依次为2，1，2；左视图从左往右2列正方形的个数依次为2，1；俯视图从左往右3列正方形的个数依次为2，2，1，依此画出图形即可；（2）查出从前后，上下，左右可以看到的面，然后再加上中间空两边的两个正方形的2个面，进行计算即可求解．【答案】解：（1）如图所示：（2）从正面看，有5个面，从后面看有5个面，从上面看，有5个面，从下面看，有5个面，从左面看，有3个面，从右面看，有3个面，中间空处的两边两个正方形有2个面，∴表面积为（5+5+3）×2+2＝26+2＝28．17.（2021秋•修水县月考）一个长方体的三视图如图所示．若其俯视图为正方形，求这个长方体的表面积．【分析】根据三视图图形得出AC＝BC＝3，EC＝4，然后求出这个长方体的表面积．【答案】解：如图所示：AB＝3，∵AC2+BC2＝AB2，∴AC＝BC＝3，∴正方形ACBD面积为：3×3＝9，侧面积为：4AC×CE＝3×4×4＝48，故这个长方体的表面积为：48+9+9＝66．18.（2021秋•温州月考）每个正方体相对两个面上写的数之和等于2．（1）求图1的正方体看不见的三个面上的数字的积．（2）现将两个这样的正方体黏合放置（如图2），求所有看不见的七个面上所写的数的和．【答案】解：（1）∵每个正方体上相对两个面上写的数字之和都等于2，∴正方体的下底面数字是1，后面的数字是4，左面的数字是﹣1，∴它们的积是1×4×（﹣1）＝﹣4；（2）∵每个正方体上相对两个面上写的数字之和都等于2，∴左边的正方体的下底面数字是1，后面的数字是，左右两面的数字的和是2，右面的正方体下底面数字是6，左面的数字是﹣1，后面的数字是0，∴它们的和是1++2+6﹣1+0＝8．。

中考数学-投影与视图(解析版)

专题29投影与视图知识点一：与投影有关的基本概念1.投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影。

2.平行投影：由平行光线形成的投影是平行投影。

3.中心投影：由同一点发出的光线形成的投影叫做中心投影。

4.正投影：投影线垂直于投影面产生的投影叫做正投影。

知识点二：与视图有关的基本概念1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。

视图可以看作物体在某一方向光线下的正投影。

2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。

主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。

知识点三：视图知识的应用1.通过三视图制作立体模型的实践活动，体验平面图形向立体图形转化的过程，体会三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系。

2.由三视图判断几何体形状主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．本章内容要求学生经历实践探索，了解投影、投影面、平行投影和中心投影的概念。

通过下面知识导图加深对本章内容的了解。

【例题1】一位小朋友拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上的影子不可能是()A B C D【答案】B．【解析】本题主要考查对平行投影的理解和掌握，能熟练地观察图形得出正确结论是解此题的关键．根据看等边三角形木框的方向即可得出答案．竖直向下看可得到线段，沿与平面平行的方向看可得到C，延与平面不平行的方向看可得到D，不论如何看都得不到一点．【例题2】（2020广元）如图所示的几何体是由5个相同的小正方体组成，其主视图为（）A. B. C. D.【答案】D【解析】根据从正面看得到的图形是主视图，可得答案．从正面看第一层是一个小正方形，第二层是三个小正方形，∴主视图为：【点拨】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．【例题3】（2020湖南岳阳）如图，由4个相同正方体组成的几何体，它的左视图是（）A. B.C. D.【答案】A【解析】根据左视图是从左面看得到的图形，结合所给图形以及选项进行求解即可．观察图形，从左边看得到两个叠在一起的正方形，如下图所示：【点拨】本题考查了简单几何体的三视图，解题的关键是掌握左视图的观察位置．【例题4】（2020苏州）如图，一个几何体由5个相同的小正方体搭成，该几何体的俯视图是（）A. B. C. D.【答案】C【解析】根据组合体的俯视图是从上向下看的图形，即可得到答案．组合体从上往下看是横着放的三个正方形．【点拨】本题主要考查组合体的三视图，熟练掌握三视图的概念，是解题的关键．《投影与视图》单元精品检测试卷本套试卷满分120分，答题时间90分钟一、选择题（每小题3分，共30分）1.（2020成都）如图所示的几何体是由4个大小相同的小立方块搭成，其左视图是（）A. B. C. D.【答案】D【解析】根据左视图的定义“从主视图的左边往右边看得到的视图就是左视图”进一步分析即可得到答案．【详解】从主视图的左边往右边看得到的视图为：【点拨】本题考查了左视图的识别，熟练掌握相关方法是解题关键．2.（2020山东济宁）已知某几何体的三视图（单位：cm）如图所示，则该几何体的侧面积等于（）A.12πcm2B.15πcm2C.24πcm2D.30πcm2【答案】B【解析】由三视图可知这个几何体是圆锥，高是4cm，底面半径是5=（cm），∴侧面积＝π×3×5＝15π（cm2），故选B．3.（2020山东菏泽）一个几何体由大小相同的小立方块搭成，它的俯视图如图所示，其中小正方形中的数字表示在该位置小立方块的个数，则该几何体的主视图为（）A. B. C. D.【答案】A【解析】从正面看，注意“长对正，宽相等、高平齐”，根据所放置的小立方体的个数判断出主视图图形即可．从正面看所得到的图形为A选项中的图形．【点拨】考查几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．4.（2020哈尔滨）五个大小相同的正方体塔成的几何体如图所示，其左视图是（）A. B. C. D.【答案】C【解析】根据从左边看得到的图形是左视图，可得答案．从左边看第一层有两个小正方形，第二层右边有一个小正方形，【点拨】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．5.（2020河南）如下摆放的几何体中，主视图与左视图有可能不同的是（）A. B.C. D.【答案】D【解析】分别确定每个几何体的主视图和左视图即可作出判断．A．圆柱的主视图和左视图都是长方形，故此选项不符合题意；B．圆锥的主视图和左视图都是三角形，故此选项不符合题意；C．球的主视图和左视图都是圆，故此选项不符合题意；D．长方体的主视图是长方形，左视图可能是正方形，故此选项符合题意，【点拨】本题考查了简单几何体的三视图，熟练掌握确定三视图的方法是解答的关键．6.（2020甘肃武威）下列几何体中，其俯视图与主视图完全相同的是（）A. B. C. D.【答案】C【解析】俯视图是指从上面往下看，主视图是指从前面往后面看，根据定义逐一分析即可求解．选项A：俯视图是圆，主视图是三角形，故选项A错误；选项B：俯视图是圆，主视图是长方形，故选项B错误；选项C：俯视图是正方形，主视图是正方形，故选项C正确；选项D：俯视图是三角形，主视图是长方形，故选项D错误．【点拨】本题考查了视图，主视图是指从前面往后面看，俯视图是指从上面往下看，左视图是指从左边往右边看，熟练三视图的概念即可求解.7.（2020福建）如图所示的六角螺母，其俯视图是（）A. B. C. D.【答案】B【解析】根据图示确定几何体的三视图即可得到答案．由几何体可知，该几何体的三视图依次为．主视图为：左视图为：俯视图为：【点拨】此题考查简单几何体的三视图，掌握三视图的视图方位及画法是解题的关键．8.（2020新疆兵团）如图所示，该几何体的俯视图是（）A. B. C. D.【答案】C【解析】根据俯视图是从上边看的到的视图，可得答案．从上边可以看到4列，每列都是一个小正方形，故C符合题意；【点拨】本题考查了简单组合体的三视图，从上边看的到的视图是俯视图．掌握俯视图的含义是解题的关键．9.（2020贵州黔东南）桌上摆着一个由若干个相同的小正方体组成的几何体，其主视图和左视图如图所示，则组成这个几何体的小正方体的个数最多有（）A.12个B.8个C.14个D.13个【答案】D【解析】易得此几何体有三行，三列，判断出各行各列最多有几个正方体组成即可．底层正方体最多有9个正方体，第二层最多有4个正方体，所以组成这个几何体的小正方体的个数最多有13个．【点拨】本题考查了由三视图判断几何体的知识，解决本题的关键是利用“主视图疯狂盖，左视图拆违章”找到所需正方体的个数．10.（2020贵州黔西南）如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为（）A. B. C. D.【答案】D【解析】找到从上面看所得到的图形即可．解：从上面看可得四个并排的正方形，如图所示：【点拨】本题考查了三视图的知识，.从正面看到的图是正视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线.二、填空题（每空3分，共30分）11．三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为cm．【答案】4．【解析】根据三视图的对应情况可得出，△EFG中FG上的高即为AB的长，进而求出即可．过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB，∵EF=8cm，∠EFG=45°，∴EQ=AB=×8=4（cm）12.如图所示，一个空间几何体的主视图和左视图都是边长为l的正三角形，俯视图是一个圆及圆心，那么这个几何体的侧面积是．【答案】见解析。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

试题解析：A、的主视图是矩形，故A不符合题意；
B、的主视图是正方形，故B不符合题意；
C、的主视图是圆，故C符合题意；
D、的主视图是三角形，故D不符合题意；
故选C．
考点：简单几何体的三视图．
12．发展工业是强国之梦的重要举措，如图所示零件的左视图是()
A． B． C． D．
【答案】D
【解析】
【分析】
根据从左边看得到的图形是左视图，可得答案．
16．如图是由七个相同的小正方体堆成的物体,从上面看这个物体的图是（）
A． B． C． D．
【答案】C
【解析】
【分析】
根据从上面看这个物体的方法，确定各排的数量可得答案．
【详解】
从上面看这个物体，可得后排三个，前排一个在左边，
故选：C．
【点睛】
本题考查了三视图，注意俯视图后排画在上边，前排画在下边．
19．下面四个几何体中，左视图是四边形的几何体共有（）
A．1个B．2个C．3个D．4个
【答案】B
【解析】
简单几何体的三视图．
【分析】左视图是从左边看到的图形，因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是四边形的几何体是圆柱和正方体2个．故选B．
【详解】
A、主视图，俯视图为，故此选项错误；
B、主视图为，俯视图为，故此选项正确；
C、主视图为，俯视图为，故此选项错误；
D、主视图为，俯视图为，故此选项错误；
故选：B.
【点睛】
此题主要考查了简单几何体的三视图，关键是掌握所看的位置．
8．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）
【详解】
如图所示零件的左视图是．
故选D．
【点睛】
本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．
13．如图所示几何体的左视图是（）
A． B． C． D．
【答案】B
【解析】
【分析】
根据左视图是从左边看得到的图形，可得答案．
【详解】
从左边看是：
故选B．
【点睛】
本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．
【详解】
由主视图和左视图得到俯视图中小正方形的个数可能为：
∴这个几何体的小正方形的个数可能是3个、4个或5个，
故选：D.
【点睛】
此题考查由三视图判断几何体，正确掌握各种简单几何体的三视图是解题的关键.
5．下列几何体中，主视图与俯视图不相同的是（）
A． B．
C． D．
【答案】B
【解析】
【分析】
根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．
【详解】
解：四棱锥的主视图与俯视图不同．
故选B．
【点睛】
考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．
6．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是( )
A． B． C． D．
【答案】C
【解析】
【分析】
根据物体的左视图是从左边看到的图形判断即可．
【详解】
20．从不同方向观察如图所示的几何体，不可能看到的是（）
A． B． C． D．
【答案】B
【解析】
【分析】
找到不属于从正面，左面，上面看得到的视图即可．
【详解】
解：从正面看从左往右3列正方形的个数依次为2，1，1，
∴D是该物体的主视图；
从左面看从左往右2列正方形的个数依次为2，1，
∴A是该物体的左视图；
一共有：4或5个．
故选：B．
【点睛】
本题比较容易，考查三视图和考查立体图形的三视图和学生的空间想象能力．
4．如图，是由若干个相同的小正方形搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方形的个数不可能是（）
A．3B．4C．5D．6
【答案】D
【解析】
【分析】
根据主视图和左视图画出可能的俯视图即可解答.
A． B． C． D．
【答案】B
【解析】
【分析】
俯视图是从物体上面看，所得到的图形．
【详解】
A．圆柱俯视图是圆，故此选项错误；
B．长方体俯视图是矩形，故此选项正确；
C．三棱柱俯视图是三角形，故此选项错误；
D．圆锥俯视图是圆，故此选项错误；
故选B．
【点睛】
本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．
14．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）
A． B． C． D．
【答案】C
【解析】
试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.
从上面看从左往右3列正方形的个数依次为1，1，2，
∴C是该物体的俯视图；
没有出现的是选项B．
故选B．
解：从左边看是竖着叠放的2个正方形，
故选C．
【点睛】
本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．
7．下列几何体是由4个正方体搭成的，其中主视图和俯视图相同的是（）
A． B． C． D．
【答案】B
【解析】
【分析】
分别画出从几何体的上面和正面看所得到的视图，再比较即可．
【详解】
根据俯视图是三角形，长方体和正方体以及三棱锥不符合要求，B、C、D错误，
根据几何体的三视图，三棱柱符合要求，
故选A．
【点睛】
本题考查的是几何体的三视图，掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题的关键．
3．如图，分别是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，则组成这个几何体的小正方体的个数是（）
【答案】B
【解析】
【分析】
根据从左边看得到的图形是左视图，可得答案．
【详解】
解：从左边看是一个矩形，其中间含一个圆，如图所示：
故选：B．
【点睛】
本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．
11．下面的几何体中，主视图为圆的是（）
A． B． C． D．
【答案】C
【解析】
9．如图所示，该几何体的左视图是（）
A． B．
C． D．
【答案】B
【解析】
【分析】
根据几何体的三视图求解即可.
【详解】
解：从左边看是一个矩形，中间有两条水平的虚线，
故选：．
【点睛】
本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键.
10．如图所示的某零件左视图是（）
A． B． C． D．
A．60πcm2B．65πcm2C．90πcm2D．130πcm2
【答案】B
【解析】
【分析】
先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．
【点睛】
本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图是解题的关键．
2．如图是某几何体的三视图，该几何体是（）
A．三棱柱B．三棱锥C．长方体D．正方体
【答案】A
【解析】
【分析】
根据几何体的三视图，对各个选项进行分析，用排除法得到答案．
【详解】
解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，
所以圆锥的母线长＝（cm）
所以这个圆锥的侧面积＝（cm2），
故选：B．
【点睛】
本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．
A．3个或4个B．4个或5个C．5个或6个D．6个或7个
【答案】的视图，通过动手操作，观察可得答案，也可以根据画三视图的方法，发挥空间想象能力，直接想象出其小正方体的个数．
【详解】
解：综合三视图，第一行第1列有1个，第一行第2列没有；
第二行第1列没有，第二行第2列和第三行第2列有3个或4个，
17．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）
A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图
【答案】A
【解析】
画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.
18．下列水平放置的几何体中，俯视图是矩形的为（）

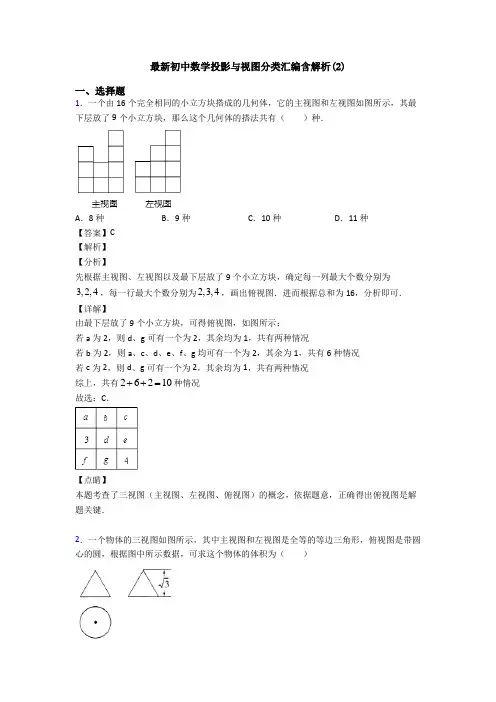

初中数学投影与视图分类汇编及解析
一、选择题
1．如图是一个大正方体切去一个小正方体形成的几何体，它的左视图是( )
A． B． C． D．
【答案】B
【解析】
【分析】
找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中
【详解】
从几何体的左边看可得到一个正方形，正方形的右上角处有一个小正方形，
故选B.
15．如图所示的支架（一种小零件）的两个台阶的高度和宽度相等，则它的左视图为（）
A． B． C． D．
【答案】D
【解析】
【分析】
找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．
【详解】
解：从左面看去，是两个有公共边的矩形，如图所示：
