光功率预测系统运行维护手册
PCS-9700光伏功率预测系统一页纸巡检手册

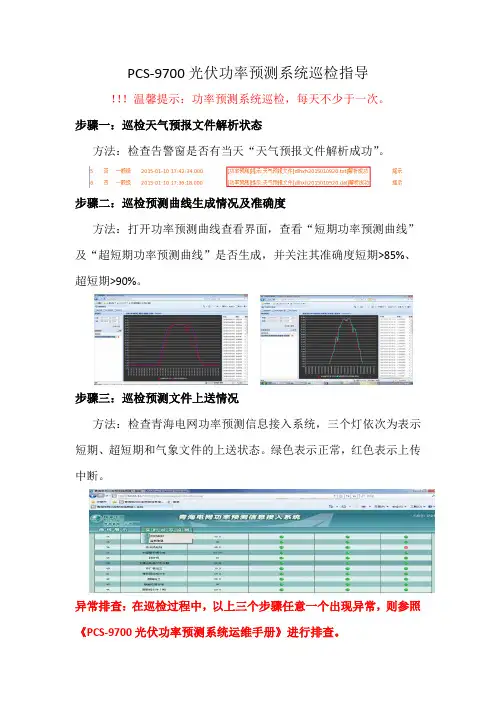

PCS-9700光伏功率预测系统巡检指导
！！！温馨提示：功率预测系统巡检，每天不少于一次。
步骤一：巡检天气预报文件解析状态
方法：检查告警窗是否有当天“天气预报文件解析成功”。
步骤二：巡检预测曲线生成情况及准确度
方法：打开功率预测曲线查看界面，查看“短期功率预测曲线”及“超短期功率预测曲线”是否生成，并关注其准确度短期>85%、超短期>90%。
步骤三：巡检预测文件上送情况
方法：检查青海电网功率预测信息接入系统，三个灯依次为表示短期、超短期和气象文件的上送状态。
绿色表示正常，红色表示上传中断。
异常排查：在巡检过程中，以上三个步骤任意一个出现异常，则参照《PCS-9700光伏功率预测系统运维手册》进行排查。
光伏功率预测系统产品说明书(国能日新)
光伏功率预测系统软件V1.0产品手册北京国能日新系统控制技术有限公司2015年7月目录第一章公司简介 (1)第二章光伏功率预测系统概述 (2)1、光伏功率预测的意义 (2)2、光伏功率预测系统软件特点 (2)第三章光伏功率预测系统总体设计方案 (5)1、产品构成 (5)2、产品功能 (6)3、核心优势 (6)4、光伏预测系统的产品功能模块 (7)5、高精度短期与长期预报 (8)6、系统操作介绍 (9)第四章项目管理与工程实施 (19)1、管理目标 (19)2、组织结构 (19)3、实施流程 (19)4、现场勘察 (19)5、实施力量 (19)6、系统验收 (20)第五章生产进度计划及技术资料交付进度 (21)第六章设计联络会 (22)第七章技术支持及售后服务 (23)1、现场服务 (23)2、技术支持及资料 (24)3、售后服务 (25)第八章技术培训 (26)1、培训原则 (26)2、培训内容 (26)3、现场培训 (26)第九章主要产品业绩表 (27)第一章公司简介北京国能日新系统控制技术有限公司（简称国能日新），是北京市高新技术企业。
公司自成立以来，在全体员工的不懈努力下，已经发展成一个各项资质齐全、拥有自主研发、生产制造和全方位营销等综合能力的高新技术企业。
专注于为新能源企业在并网自动化、生产运营、企业信息化等方面提供优质的解决方案，通过我们专业的技术产品及全面的服务体系为新能源企业的更优发展提供技术保障。
我们的发展目标是做新能源行业中领先的软件产品及服务提供商。
公司始终以人才为主体，不断加大技术研发的投入。
通过持续引进人才，拥有一批熟悉中国电力行业需求和特点的优秀技术开发人员和工程人员。
现公司中98%的员工拥有大学本科及以上学历，包括硕士、博士学位。
他们不仅具备良好的专业知识和技能，同时具有丰富的应用解决方案设计、开发以及现场工程经验，能够提供整套的咨询、设计安装、培训和维护等服务。
近年来，我公司已在行业内树立良好的口碑，销售网络遍及全国各地。
国能日新光功率预测系统使用手册
光伏电站功率预报智能管理系统使用手册北京国能日新系统控制技术有限公司目录一、系统简介 (3)二、系统模块 (3)三、操作步骤 (4)3.1、用户管理 (4)3.2、电场设置 (6)3.2.1电场设置 (6)3.2.2逆变器信息设置 (7)3.2.3组件设置 (8)3.2.4气象站设置 (9)3.2.5预测设置 (10)3.2.6限电设置 (11)3.3、状态监测 (12)3.3.1系统状态 (12)3.3.2逆变器状态 (13)3.4、预测曲线 (13)3.4.1短期预测曲线 (13)3.4.2超短期预测曲线 (14)3.5、气象信息 (15)3.5.1直方图 (15)3.5.2湿度曲线 (16)3.5.3风速曲线 (16)3.5.4辐照度曲线 (17)3.5.5压力曲线 (17)3.5.6温度曲线 (18)3.6、统计分析 (18)3.6.1完整性统计 (19)3.6.2误差统计 (19)3.6.3事件查询 (20)3.6.4历史查询 (20)3.7、数据报表 (21)四、系统维护 (26)4.1数据库连接不上 (26)4.2短期预测数据不显示 (26)4.3超短期预测数据不显示 (26)4.4接收实发功率异常 (27)一、系统简介“光伏功率预测系统”是北京国能日新系统控制技术有限公司依托自有的知识产权独立开发的太阳能并网电场功率预测系统。
本预测系统是以高精度数值气象预报为基础，搭建完备的数据库系统，利用各种通讯接口采集电站综自系统、气象站数据，采用人工智能神经网络、粒子群优化、光电信号数值净化、高性能时空模式分类器及数据挖掘算法对各个光伏电站进行建模，提供人性化的人机交互界面，对光伏电站进行功率预测，为光伏电站管理工作提供辅助手段。
二、系统模块系统按界面分为三个模块：上方控制界面模块，左边菜单模块，中间主题内容模块。
如图2-1所示。
图2-1系统界面上方控制界面模块可以实现界面UI更换，密码修改，重新登录以及退出系统等功能。
光功率预测系统技术规范书
光伏发电功率预测系统技术规范书目录1总则 (4)1.1引言 (4)1.2供方职责 (4)2 技术规范要求 (4)2.1 使用环境条件 (4)2.2 技术规范 (5)2.3 总体要求 (5)2.4 系统功能 (5)2.4.1数据采集与处理 (5)2.4.2功率预测功能 (6)2.4.3界面要求 (7)2.4.4实时气象数据采集系统 (7)2.4.5通信要求 (9)2.5柜结构的技术要求 (9)3试验 (10)3.1试验要求 (10)3.2性能试验 (10)3.3现场试验 (10)4技术服务、设计联络、工厂检验和监造 (10)4.1卖方提供的样本和资料 (10)4.2技术资料、图纸和说明书格式 (10)4.3供确认的图纸 (10)4.5其他资料和说明书 (11)4.6卖方提供的数据 (11)4.7图纸和资料分送单位、套数和地址 (12)4.8设计联络会议 (12)4.9工厂验收和现场验收 (12)4.10质量保证 (12)4.11项目管理 (13)4.12现场服务 (13)4.13售后服务 (13)4.14备品备件、专用工具及试验仪器 (13)5项目需求部分 (13)5.1货物需求及供货范围一览表 (13)5.2可选择的技术参数 (16)5.3必备的备品备件、专用工具和仪器仪表供货表 (16)5.4图纸资料提交单位 (17)5.5工程概况 ....................................................................................... 错误!未定义书签。
5.6使用条件表 ................................................................................... 错误!未定义书签。
5.7项目单位技术差异表 (17)6投标人响应部分 (18)6.1投标人技术偏差表 (18)6.2销售及运行业绩表 (18)6.3推荐的备品备件、专用工具和仪器仪表供货表 (18)6.4最终用户的使用情况证明 (19)6.5投标人提供的试验检测报告表 (19)6.6投标人提供的鉴定证书表 (19)1总则1.1引言投标人应具有ISO 9001质量保证体系认证证书、宜具有ISO 14001环境管理体系认证证书、宜具有OHSAS 18001职业健康安全管理体系认证证书，并具有AAA级资信等级证书，宜具有重合同守信用企业证书并具备良好的财务状况和商业信誉。
光伏电站功率预报及智能管理系统使用手册
本系统可展示1-7天的功率预测，用户可在下拉列表中选择要展示的天数。
(3)曲线缩放
界面中的曲线可根据需要进行放大缩小，放大的方法是用鼠标在需要查看的曲线上自上而下拖动一个矩形框，可对曲线进行放大。缩小的方法是点击键盘上“Z”键，缩小时会缩小至原始状态。
(4)手动修改
用户可根据需要手动修改预测功率，修改的方法是在下方列表中，预测功率列，在要修改的时间点上设置数据，设置后回车。设置后可点击界面中的“刷新”按钮进行查看。修改后，上报数据时即按照用户设置的值进行上传调度。因此用户修改预测值时要得到值班管理员的允许。修改预测值只能对未来的时间进行修改，已过去的时间不允许修改。
导航栏的用户管理菜单包括三个选项，用户登录、用户设置和用户注销。如图1-2-1。
图1-2-1用户管理
1.2.1
对系统的任何操作，需在用户登录之后才可以进行操作，在主界面导航栏中点击“用户管理”菜单，选择“用户登录”，即可弹出登录对话框，如图1-2-2所示，如登录不成功，原因为密码错误或用户名错误，会弹出对话框进行提示，如图1-2-3、1-2-4所示，登录成功后，界面上方看到当前登录的用户名称和当前用户角色(图1-2-5所示)。目前现场运行的用户名和密码均为：admin,用户也可根据自己需要，按照下节“用户设置”的说明进行添加、删除用户。
电场配置注意事项：
(1)企业名称不能为空；
(2)投运装机容量不能为0；
开机容量设置和调度限电设置不能为0，可根据实际填写。
图1-3-3删除电场信息提示
1.3.
预测设置中主要做短期预测启动、预测数据源、计划开机容量和限电设置。用户可在导航栏中点击“系统设置”菜单，选择“预测设置”进入预测设置界面，如图1-3-4所示。

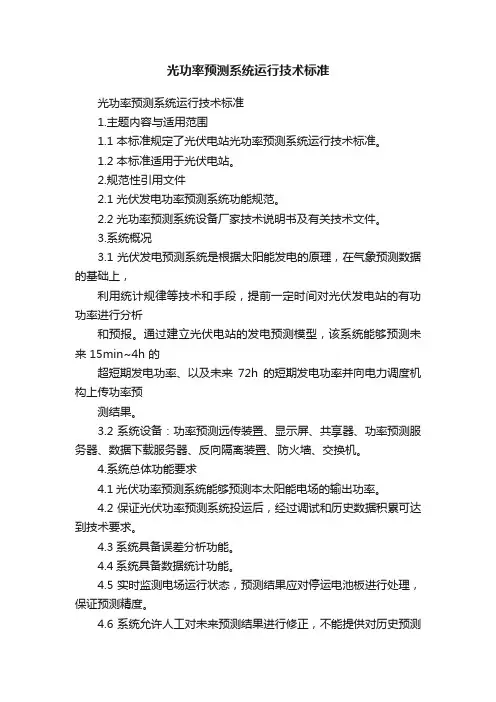

光功率预测系统运行技术标准
光功率预测系统运行技术标准光功率预测系统运行技术标准1.主题内容与适用范围1.1 本标准规定了光伏电站光功率预测系统运行技术标准。
1.2 本标准适用于光伏电站。
2.规范性引用文件2.1 光伏发电功率预测系统功能规范。
2.2 光功率预测系统设备厂家技术说明书及有关技术文件。
3.系统概况3.1 光伏发电预测系统是根据太阳能发电的原理，在气象预测数据的基础上，利用统计规律等技术和手段，提前一定时间对光伏发电站的有功功率进行分析和预报。
通过建立光伏电站的发电预测模型，该系统能够预测未来 15min~4h 的超短期发电功率、以及未来72h 的短期发电功率并向电力调度机构上传功率预测结果。
3.2 系统设备：功率预测远传装置、显示屏、共享器、功率预测服务器、数据下载服务器、反向隔离装置、防火墙、交换机。
4.系统总体功能要求4.1光伏功率预测系统能够预测本太阳能电场的输出功率。
4.2保证光伏功率预测系统投运后，经过调试和历史数据积累可达到技术要求。
4.3系统具备误差分析功能。
4.4系统具备数据统计功能。
4.5实时监测电场运行状态，预测结果应对停运电池板进行处理，保证预测精度。
4.6系统允许人工对未来预测结果进行修正，不能提供对历史预测结果进行修正。
4.7短期光伏功率预测应能够设置每日9时之前进行预测，每天一次。
4.8超短期预测应每15分钟自动预测一次，自动滚动执行。
5.光功率预测系统运行一般规定5.1 环境温度：室外-30~40℃室内-5~25℃环境相对湿度（在25℃时）平均值30%。
5.2 光功率预测系统的各种设备均要符合其所需的工作电源规范。
5.3 二次舱严禁带入任何污染源和干扰源。
5.4 严禁非光功率预测系统用便携计算机、非专用移动存储介质接入光功率预测系统网络。
5.5 严禁将光功率预测系统接入外网。
5.6 严禁擅自更改系统设置和IP地址。
5.7 定期对设备参数及系统数据进行备份和上报。
6.光功率预测系统运行维护6.1 其日常维护工作有：6.1.1 检查二次舱中的服务器的通风散热是否工作正常。
光伏电站运维操作维护手册
光伏电站运维操作维护手册第一篇：光伏电站运维操作维护手册总则1.1 为使光伏电站运行与维护做到安全适用、技术先进、经济合理，制定本规范。
1.2 本规范适用于验收合格后，已投入正常使用的光伏电站的运行与维护。
1.3 光伏电站运行与维护除应符合本规范的规定外，尚应符合美国现行有关强制性标准的规定。
一般要求2.1 光伏电站的运行与维护应保证系统本身安全，以及系统不会对人员造成危害，并使系统维持最大的发电能力。
2.2 光伏电站的主要部件应始终运行在产品标准规定的范围之内，达不到要求的部件应及时维修或更换。
2.3 光伏电站的主要部件周围不得堆积易燃易爆物品，设备本身及周围环境应通风散热良好，设备上的灰尘和污物应及时清理。
2.4 光伏电站的主要部件上的各种警示标识应保持完整，各个接线端子应牢固可靠，设备的接线孔处应采取有效措施防止蛇、鼠等小动物进入设备内部。
2.5 光伏电站的主要部件在运行时，温度、声音、气味等不应出现异常情况，指示灯应正常工作并保持清洁。
2.6 光伏电站中作为显示和交易的计量设备和器具必须符合计量法的要求，并定期校准。
2.7 光伏电站运行和维护人员应具备与自身职责相应的专业技能。
在工作之前必须做好安全准备，断开所有应断开开关，确保电容、电感放电完全，必要时应穿绝缘鞋，带低压绝缘手套，使用绝缘工具，工作完毕后应排除系统可能存在的事故隐患。
2.8 光伏电站运行和维护的全部过程需要进行详细的记录，对于所有记录必须妥善保管，并对每次故障记录进行分析。
运行与维护3.1 光伏方阵3.1.1 安装型光伏电站中光伏组件的运行与维护应符合下列规定：光伏组件表面应保持清洁，清洗光伏组件时应注意：1)应使用干燥或潮湿的柔软洁净的布料擦拭光伏组件，严禁使用腐蚀性溶剂或用硬物擦拭光伏组件;2)应在辐照度低于200W/m2的情况下清洁光伏组件，不宜使用与组件温差较大的液体清洗组件;3)严禁在风力大于4级、大雨或大雪的气象条件下清洗光伏组件;光伏组件应定期检查，若发现下列问题应立即调整或更换光伏组件：1)光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化;2)光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡;3)光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接。
太阳能光伏系统运行维护手册
太阳能光伏系统运行维护手册1. 引言太阳能光伏系统作为一种可再生能源发电装置，正在被广泛应用于各个领域。
为了确保光伏系统的高效稳定运行，本手册将介绍光伏系统的运行原理、常见问题及其解决方法，以及系统的日常维护保养技巧。
2. 光伏系统运行原理太阳能光伏系统通过将光能转化为电能来实现发电。
系统由太阳能电池板、逆变器、电池储能装置等多个组件组成。
光伏系统首先将太阳能转化为直流电能，然后通过逆变器将直流电能转化为交流电能，供电给家庭、企业等使用。
因此，保持光伏板清洁、逆变器运行稳定以及电池储能装置的正常工作，对系统运行至关重要。
3. 光伏系统常见问题及解决方法3.1 光伏板清洁光伏板表面常会积累尘埃、叶子等杂物，影响光的入射，降低发电效率。
定期清洁光伏板是维护系统运行的重要步骤。
清洁时，可使用柔软的布料或海绵，沾湿水轻轻擦拭光伏板表面。
3.2 逆变器故障逆变器是将直流电转换为交流电的关键组件。
如果发现逆变器故障，电能无法正常传输，影响系统发电能力。
在运行过程中，如发现逆变器故障，应立即断开电源，并寻找专业人士进行修复。
3.3 电池储能装置维护电池储能装置在夜间或阴天等情况下，用于储存并提供电能供应。
维护电池储能装置包括检查电池电量、维护电池正负极的良好接触以及定期测试电池性能。
如发现电池老化或损坏，应及时更换。
4. 系统的日常维护保养技巧4.1 定期检查定期检查光伏系统的各个组件，发现问题及时解决。
包括光伏板的清洁情况、逆变器的运行状态以及电池储能装置的工作性能等。
4.2 天气变化的影响光伏系统发电效率会受到天气的影响，特别是阴雨天气。
在这些天气条件下，系统的发电能力会降低。
在确保安全的前提下，尽量选择晴朗的天气进行维护保养。
4.3 定期检修定期对系统进行全面检修，包括检查电缆连接是否牢固、检测维护设备的运行状况以及更换老化或损坏的零部件等。
5. 结论本手册介绍了太阳能光伏系统的运行原理、常见问题及其解决方法，以及系统的日常维护保养技巧。
