锅炉烟气余热回收及利用方案

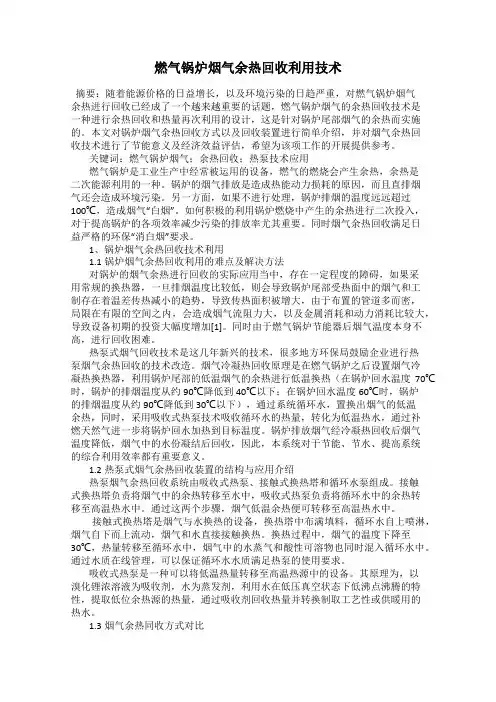

燃气锅炉烟气余热回收利用技术
燃气锅炉烟气余热回收利用技术摘要：随着能源价格的日益增长，以及环境污染的日趋严重，对燃气锅炉烟气余热进行回收已经成了一个越来越重要的话题，燃气锅炉烟气的余热回收技术是一种进行余热回收和热量再次利用的设计，这是针对锅炉尾部烟气的余热而实施的。
本文对锅炉烟气余热回收方式以及回收装置进行简单介绍，并对烟气余热回收技术进行了节能意义及经济效益评估，希望为该项工作的开展提供参考。
关键词：燃气锅炉烟气；余热回收；热泵技术应用燃气锅炉是工业生产中经常被运用的设备，燃气的燃烧会产生余热，余热是二次能源利用的一种。
锅炉的烟气排放是造成热能动力损耗的原因，而且直排烟气还会造成环境污染。
另一方面，如果不进行处理，锅炉排烟的温度远远超过100℃，造成烟气“白烟”。
如何积极的利用锅炉燃烧中产生的余热进行二次投入，对于提高锅炉的各项效率减少污染的排放率尤其重要。
同时烟气余热回收满足日益严格的环保“消白烟”要求。
1、锅炉烟气余热回收技术利用1.1锅炉烟气余热回收利用的难点及解决方法对锅炉的烟气余热进行回收的实际应用当中，存在一定程度的障碍，如果采用常规的换热器，一旦排烟温度比较低，则会导致锅炉尾部受热面中的烟气和工制存在着温差传热减小的趋势，导致传热面积被增大，由于布置的管道多而密，局限在有限的空间之内，会造成烟气流阻力大，以及金属消耗和动力消耗比较大，导致设备初期的投资大幅度增加[1]。
同时由于燃气锅炉节能器后烟气温度本身不高，进行回收困难。
热泵式烟气回收技术是这几年新兴的技术，很多地方环保局鼓励企业进行热泵烟气余热回收的技术改造。
烟气冷凝热回收原理是在燃气锅炉之后设置烟气冷凝热换热器，利用锅炉尾部的低温烟气的余热进行低温换热（在锅炉回水温度70℃时，锅炉的排烟温度从约90℃降低到40℃以下；在锅炉回水温度60℃时，锅炉的排烟温度从约90℃降低到30℃以下），通过系统循环水，置换出烟气的低温余热，同时，采用吸收式热泵技术吸收循环水的热量，转化为低温热水，通过补燃天然气进一步将锅炉回水加热到目标温度。
锅炉烟气余热回收技术的应用与效果
锅炉烟气余热回收技术的应用与效果随着工业化进程的加速推进，能源消耗量不断增加，对环境造成的压力也日益增大。
烟气余热回收技术作为一种高效能源利用方式，正受到越来越多企业和政府的重视。
烟气余热是指在工业生产过程中，通过锅炉等设备排放到大气中的高温烟气中所携带的能量。
通常情况下，烟气中包含了大量的热能，如果不进行有效利用，将会造成能源的浪费与环境的污染。
而利用烟气余热回收技术，可以将这部分能量有效捕捉并利用于其他用途，以实现能源的节约与环保的目标。
烟气余热回收技术的应用范围广泛。
从大型工业企业到小型商业建筑，无论是发电、供暖、供热还是制冷，烟气余热回收技术都可以发挥重要的作用。
例如，在电厂发电过程中，锅炉排出的烟气中蕴含的高温热量可以通过余热回收装置转化为蒸汽再利用，从而提高锅炉热效率，并减少对煤炭等燃料的消耗。
在工业生产中，通过余热回收装置，可以将高温烟气中的热能输送给其他设备，如加热水、蒸汽或空气，并用于生产过程中的预热、供暖或再利用。
那么，烟气余热回收技术到底有什么样的效果呢？首先，烟气余热回收技术可以有效提高能源利用效率。
通过回收烟气中的余热能量，可以充分利用煤炭、天然气等燃料的能源价值。
据统计，目前我国烟气余热回收利用技术的热效率可以达到80%以上。
意味着80%的余热能够被回收利用，只有不到20%的能源被浪费掉。
这不仅可以节约能源，减少能源消耗，还能降低企业的生产成本。
其次，烟气余热回收技术有助于减少二氧化碳等温室气体的排放。
传统的锅炉排放的烟气中，除了热量之外，还含有大量的二氧化碳、氮氧化物等有害气体。
这些气体的排放不仅对环境造成污染，还会导致气候变化等一系列问题。
而烟气余热回收技术的应用，可以有效减少这些有害气体的排放量，从而降低企业的环境风险，保护自然生态。
此外，烟气余热回收技术还能为企业带来经济效益。
通过回收利用烟气中的余热能量，不仅可以减少企业的能源消耗，降低运营成本，还可以通过能源管理的手段获得政府的补贴或减免一定数量的税收。
锅炉烟气余热回收方案
锅炉烟气余热回收方案引言在传统锅炉中，燃料的燃烧会产生大量的烟气，其中包含大量的热能。
然而，在传统的锅炉运行中，烟气中的余热往往被直接排放至大气中，导致能源的浪费和环境的污染。
为了充分利用和回收这部分烟气余热，提高能源利用效率和减少环境污染，研发锅炉烟气余热回收方案成为工程技术领域的热点之一。
本文将介绍几种常见的锅炉烟气余热回收方案及其工程应用。
1. 锅炉烟气余热回收原理锅炉烟气余热是指在锅炉燃烧过程中，未能被充分利用的热能。
烟气中的余热主要包括高温烟气和烟气中的水蒸气。
回收锅炉烟气余热的原理是通过烟气与工作介质（如水、空气等）的热交换，将烟气中的热能传递给工作介质，在回收烟气余热的同时实现能量的转换和利用。
2. 锅炉烟气余热回收方案2.1 烟气余热锅炉烟气余热锅炉是常见的一种烟气余热回收设备。
它通过在锅炉尾部增设余热回收器，在烟气经过锅炉尾部时，将高温烟气中的余热传递给工作介质，实现烟气余热的回收和再利用。
烟气余热锅炉可以将烟气中的余热转化为蒸汽、热水或其他工质，用于供热、发电或其他生产用途。
这种方案具有回收效果好、能源利用率高的优点，目前在工业领域得到广泛应用。
2.2 烟气换热器烟气换热器是另一种常见的烟气余热回收设备。
它通过在烟气管路上增设换热器，将烟气中的余热传递给工作介质，实现余热的回收和再利用。
烟气换热器可以将烟气中的高温热能转化为低温热能或其他形式的能量，例如热水、蒸汽等。
这种方案适用于烟气温度较高的情况，可以有效提高热能利用率和能源利用效率。
2.3 烟气余热发电系统烟气余热发电系统是将烟气余热转化为电能的一种方案。
它通过在锅炉系统中增设烟气余热发电装置，将烟气中的余热转化为蒸汽，并通过蒸汽发电机组发电。
这种方案适用于需要大量电能的场景，如工业厂房、发电厂等。
烟气余热发电系统可以充分利用烟气中的余热，提高能源利用效率，同时减少对传统能源的依赖，具有良好的经济和环境效益。
3. 烟气余热回收方案的应用案例3.1 石化行业在石化行业中，烟气余热回收方案得到了广泛应用。
浅论锅炉烟气余热回收的意义及技术措施
浅论锅炉烟气余热回收的意义及技术措施我国能源利用率较低，大部分企业产生的能量，尤其是热量被浪费。
锅炉烟气余热回收工作，就是把锅炉燃烧后释放出来的烟气余热和水蒸气进行回收再利用，进一步减少二氧化碳等碳氧化物的排放，从而实现节能减排的目的。
本文简述了锅炉烟气余热回收的意义及主要技术措施，并进一步分析了当前锅炉烟气余热回收的发展建议。
标签：锅炉烟气；余热回收；技术措施；发展建议一、烟气回收的意义（一）烟气回收提高了资源利用率改造过的燃气锅炉，其排烟温度降低，锅炉热效率得以提高，每年可节约燃气，减少氮氧化物排放。
简而言之，烟气余热回收工作，就是把锅炉燃烧后释放出来的烟气余热进行回收再利用，从而实现节能减排的目的。
锅炉排烟温度较多，通过烟气余热回收装置后，温度降低，这意味着中间所产生的热量已被回收利用。
说得简单一些，就是尽可能地“变废为宝”。
回收烟气余热，可以提高水温，换成热水，用于锅炉补水、取暖、洗浴等，达到降低排烟温度，节能减排降耗，提高锅炉热效率，节约能源的目的。
也可以换成热风，用于烘干，或者暖风，在生产线直接利用。
（二）烟气回收减少了污染物的排放烟气中往往含有大量的灰粉和粉尘，比如燃煤、生物质锅炉中，大量的粉尘随着烟气进入烟气余热回收装置，有时每立方米烟气中粉尘含量很高，甚至最高能达到200克，粉尘覆盖我们的余热回收装置后，导致我们的余热回收效率降低，烟气排出阻力加大。
燃气烟气余热是工业余热中的一种。
烟气余热回收，是提高余热资源利用率、挖掘节能潜能的一个新途径。
天然气的主要成分是甲烷（CH4），燃烧后排出的烟气中含有大量水蒸气，占排放烟气比例的18%。
燃气锅炉没改造前，大部分烟气被排放到空气中，水蒸气遇室外冷空气后凝结，随着烟气排放，形成“白烟”。
烟气回收技术减少了烟气中NOx、SO2等污染物排放。
二、技术措施为了利用燃气锅炉的烟气余热，国内外科研单位进行了研究。
目前，针对燃气锅炉烟气余热回收的技术，主要集中在采用加装冷凝换热器和空气预热器来降低排烟温度，并对余热加以利用。
烟气余热回收技术方案
烟气余热回收技术方案1.引言：随着工业化的发展，许多工业过程会产生大量的烟气余热。
如果这些余热不加以利用，不仅对环境造成负面影响，还会浪费能源资源。
因此，烟气余热回收技术的研发和应用变得至关重要。
本文将探讨一些常见的烟气余热回收技术方案。
2.烟气余热回收技术方案：2.1烟气热交换器烟气热交换器是一种常见的烟气余热回收技术方案。
烟气热交换器的原理是通过传导、对流、辐射等方式，将烟气中的热量传递给工作介质(如水或空气)，从而提高工作介质的温度。
具体来说，烟气经过烟气热交换器后，冷却，而介质则被加热，可以用于供暖、工业热水等。
2.2高温烟气直接回收在一些高温烟气的情况下，可以直接回收其中的热能。
例如，高温烟气可以用于直接发电或驱动蒸汽涡轮机，从而产生电力或机械功。
这种烟气直接回收技术方案不仅能够有效回收热能，还能够实现能源的多次利用。
2.3烟气余热利用系统烟气余热利用系统是一种集成化的烟气余热回收技术方案。
该系统由多个组件组成，包括烟气余热锅炉、热交换器、余热净化装置等。
其工作原理是将从工业烟气中回收的余热传递给工作介质，并进一步利用该余热进行供热、发电等用途。
2.4烟气余热发电系统烟气余热发电系统是一种通过回收烟气中的热能来发电的技术方案。
该系统在烟气热交换器中通过热能传递的方式将烟气中的热量传递给工作介质，使其达到足够高的温度和压力，从而驱动蒸汽涡轮机产生电力。
3.烟气余热回收技术方案的应用和优势：3.1工业领域应用3.2环境保护优势3.3节能效益4.结论烟气余热回收技术方案在工业生产和环境保护中具有重要的意义。
通过采用适当的技术方案，可以有效回收烟气中的热能，提高能源利用效率，降低能源消耗和环境污染。
值得注意的是，不同的行业和工艺过程可能需要采用不同的烟气余热回收技术方案，因此在具体应用中需要根据实际情况进行选择和调整。

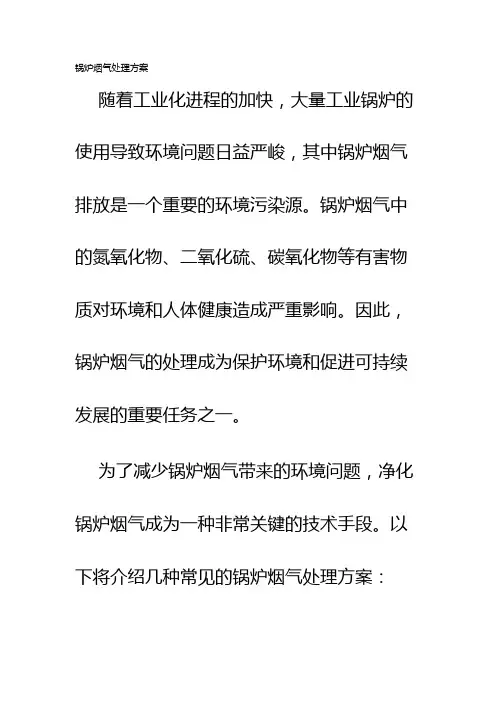

锅炉烟气处理方案
锅炉烟气处理方案随着工业化进程的加快，大量工业锅炉的使用导致环境问题日益严峻，其中锅炉烟气排放是一个重要的环境污染源。
锅炉烟气中的氮氧化物、二氧化硫、碳氧化物等有害物质对环境和人体健康造成严重影响。
因此，锅炉烟气的处理成为保护环境和促进可持续发展的重要任务之一。
为了减少锅炉烟气带来的环境问题，净化锅炉烟气成为一种非常关键的技术手段。
以下将介绍几种常见的锅炉烟气处理方案：1. 脱硫净化方案：二氧化硫是锅炉烟气的主要成分之一，对大气和人体健康有较大的危害。
采用脱硫净化技术可以将二氧化硫转化为环境友好的硫酸盐。
常见的脱硫净化方法包括石灰石脱硫法、湿法脱硫法和脱硫石膏法。
2. 脱硝净化方案：燃烧过程中产生的高温条件下，氮氧化物会与氧气反应形成二氧化氮和一氧化氮等有害物质。
采用脱硝净化技术可以将氮氧化物转化为无害的氮气。
常见的脱硝净化方法包括选择性催化还原法、选择性非催化还原法和湿法脱硝法。
3. 脱焦净化方案：锅炉烟气中的颗粒物以及炭黑等固态物质会对环境造成污染。
采用脱焦净化技术可以有效地去除烟气中的颗粒物。
常见的脱焦净化方法包括静电除尘法、布袋除尘法和湿法除尘法。
4. 烟气余热回收方案：煤炭等燃料燃烧过程中会产生大量的余热，如果不能充分回收利用，将会造成能源浪费。
采用烟气余热回收技术可以将烟气中的热能转化为电能或热能。
常见的烟气余热回收技术包括烟气余热锅炉系统、蒸汽再生系统和烟气余热地源热泵系统。
除了上述几种主要的处理方案外，还可以通过改进燃烧技术、优化锅炉结构等方式来减少锅炉烟气排放的污染物。
需要注意的是，选择合适的锅炉烟气处理方案需要考虑多个因素，包括排放标准、处理效果、技术成本、运行维护等。
同时，要结合具体的锅炉和工业生产过程特点，综合考虑各种因素来制定科学的处理方案。
综上所述，锅炉烟气处理方案是一项非常重要的工程技术，对保护环境和人体健康具有重要意义。
在今后的工业发展中，应不断加强对锅炉烟气排放的管理和治理，推动绿色发展，实现可持续发展的目标。
烟气余热回收技术方案
烟气余热回收技术方案一、引言工业生产过程中产生的烟气中含有大量的余热能量，如果能够将这部分余热回收并有效利用，不仅可以提高能源利用率，减少能源消耗，还可以减少对环境的污染。
因此，烟气余热回收技术的开发和应用对于企业的可持续发展具有重要意义。
二、烟气余热回收技术的原理烟气余热回收技术主要包括两个方面的内容：烟气的热量回收和余热的利用。
烟气的热量回收主要是通过烟气净化设备对烟气中的热量进行回收，常见的技术有烟气换热器、烟气脱硫设备等。
余热的利用则需要通过适当的设备将余热转化为可用能源，常见的方式有蒸汽循环、制冷循环等。
三、烟气换热器的设计和应用烟气换热器是烟气余热回收的核心设备，其主要功能是通过换热器将烟气中的热量传递给工艺流体，从而实现能量的转化。
烟气换热器的设计应考虑以下几个因素：1.换热器的材料选择：应根据烟气中存在的腐蚀物质和工艺流体的特性选择合适的材料，常见的材料有不锈钢、碳钢等。
2.换热器的热交换效率：应通过优化换热器的结构和流体的流动方式，提高热交换效率。
可以采用流体的迂回流动、增加流体的速度等方式提高换热效率。
3.换热器的清洁方式：由于烟气中含有灰尘和颗粒物等杂质，容易在换热器的表面形成污垢，影响换热效果。
因此，应考虑对换热器进行清洗和维护。
四、余热利用技术方案1.蒸汽循环技术：将回收的余热用于蒸汽发生器中，产生蒸汽用于工艺或供暖等用途。
蒸汽循环技术的优点是热效率高，适用于大量余热的回收利用。
2.制冷循环技术：将回收的余热用于制冷设备中，通过制冷设备产生低温热能，可用于制冷或其他低温工艺需求。
制冷循环技术的优点是适用于低温余热的回收利用。
3.热泵技术：热泵是一种将低温热能转化为高温热能的装置，通过热泵技术可以将回收的低温余热升温并利用于工艺流程。
热泵技术的优点是能够实现高效率的能量转化，适用于低温余热的回收利用。
五、烟气余热回收技术应用案例1.钢铁行业：钢铁生产中烟气中含有大量高温余热，可以通过烟气换热器将余热回收并用于烧结热风炉、蒸汽发生器等设备，提高能源利用率。
10吨锅炉烟气余热利用方案
10吨锅炉烟气余热利用方案烟筒表皮实测结果温度160℃，锅炉省煤器出口烟筒内部烟温应在207℃左右。
锅炉的排烟温度又比较高的利用价值，下面按加装热管式空气预热器和利用省煤器后余热加装换热器加热给水方案如下。
一、加装热管式空气预热器方案1、余热利用方式：省煤器保持不动，在蒸汽锅炉省煤器后加装一台热管式空气预热器回收烟气余热给进入炉膛的鼓风进行预热。
热管式空气预热器安装于省煤器的出口烟道上；热管式空气预热器的设计，按锅炉的额定负荷工况进行设计；冷风温度按20℃计；在热管式空气预热器的设计中，通过调整每排热管的结构参数调整每排热管的壁温，使之不低于烟气的露点温度，以避免换热器的腐蚀和堵灰问题。
2、热管式空气预热器的结算结果（两种情况，烟气温度降至不同温度）10t/h蒸汽锅炉空气预热器计算结果：注：①上表中换热器的造价为热管式空气预热器本体的造价，不包括安装费。
空气预热器的安装就位、烟风道连接等的费用约这0.5万元。
②上表中第11项折算节煤量，仅为余热回收所产生的节煤量，不包括锅炉鼓风温度提高，锅炉燃烧状况改善，机械化学不完全燃烧损失降低所产生的节煤量。
3、经济性分析。
1）、按方案１安装热管式空气预热器经济性分析热管式空气预热器造价为8.1万元，换热器的安装费按0.5万元计，总投资约为8.6万元。
计算节煤量为60.2kg/h，煤价按600元/吨计，每小时节约的燃料费用为:60.2×0.6=36.1元/小时。
投资回收期限为：ΔΤ=8.6×104/36.1=2382小时以锅炉每天工作15小时计算：回收期为2382/15=158.8天另外由于锅炉的进口风温提高，锅炉燃烧状况改善，会产生一定的潜在节能效果，锅炉加装空气预热器的投资回收期限会比以上计算的数值更短些。
2）、按方案2安装热管式空气预热器经济性分析热管式空气预热器造价为6.1万元，换热器的安装费按0.5万元计，总投资约为6.6万元。
