SDH技术在电力系统通信中的应用及发展趋势

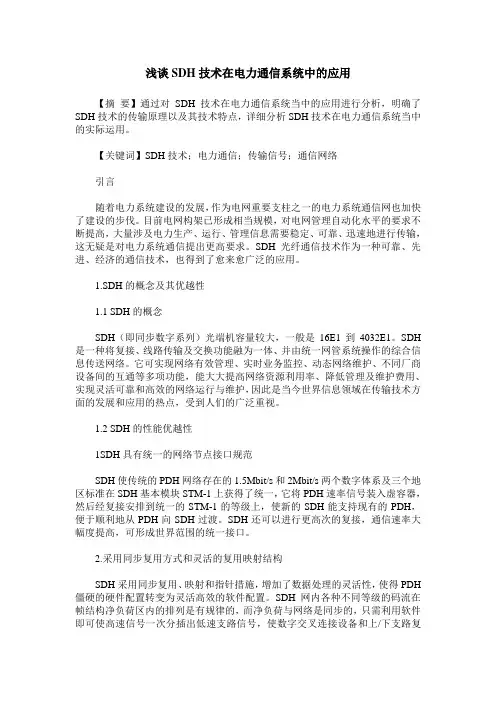

浅谈SDH技术在电力通信系统中的应用
浅谈SDH技术在电力通信系统中的应用【摘要】通过对SDH技术在电力通信系统当中的应用进行分析，明确了SDH技术的传输原理以及其技术特点，详细分析SDH技术在电力通信系统当中的实际运用。
【关键词】SDH技术；电力通信；传输信号；通信网络引言随着电力系统建设的发展，作为电网重要支柱之一的电力系统通信网也加快了建设的步伐。
目前电网构架已形成相当规模，对电网管理自动化水平的要求不断提高，大量涉及电力生产、运行、管理信息需要稳定、可靠、迅速地进行传输，这无疑是对电力系统通信提出更高要求。
SDH光纤通信技术作为一种可靠、先进、经济的通信技术，也得到了愈来愈广泛的应用。
1.SDH的概念及其优越性1.1 SDH的概念SDH（即同步数字系列）光端机容量较大，一般是16E1到4032E1。
SDH 是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络。
它可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。
1.2 SDH的性能优越性1SDH具有统一的网络节点接口规范SDH使传统的PDH网络存在的1.5Mbit/s和2Mbit/s两个数字体系及三个地区标准在SDH基本模块STM-1上获得了统一，它将PDH速率信号装入虚容器，然后经复接安排到统一的STM-1的等级上，使新的SDH能支持现有的PDH，便于顺利地从PDH向SDH过渡。
SDH还可以进行更高次的复接，通信速率大幅度提高，可形成世界范围的统一接口。
2.采用同步复用方式和灵活的复用映射结构SDH采用同步复用、映射和指针措施，增加了数据处理的灵活性，使得PDH 僵硬的硬件配置转变为灵活高效的软件配置。
SDH网内各种不同等级的码流在帧结构净负荷区内的排列是有规律的，而净负荷与网络是同步的，只需利用软件即可使高速信号一次分插出低速支路信号，使数字交叉连接设备和上/下支路复用设备（也称分插复用器）的实现大大简化。
电力通信系统中SDH光传输技术的应用研究
电力通信系统中SDH光传输技术的应用研究1. 引言1.1 研究背景在传统的电力通信系统中，常常采用的是传统的电缆传输方式，但这种传输方式存在着带宽狭窄、时延大、易受干扰等问题，无法满足今天电力通信系统日益增长的数据传输需求。
引入SDH光传输技术成为一种重要的发展方向。
通过对SDH光传输技术在电力通信系统中的应用研究，可以有效地改善电力通信系统的数据传输质量和可靠性，提高系统的运行效率和安全性。
本文旨在对SDH光传输技术在电力通信系统中的应用进行深入研究和分析，为电力通信系统的发展提供理论支撑和技术指导。
1.2 研究意义SDH光传输技术可以提供高速的数据传输能力，可以实现大容量、高速的数据传输，满足电力通信系统对于数据传输速度的需求。
SDH光传输技术具有灵活的网络管理和配置能力，可以实现网络资源的有效利用和动态配置，提高了网络的灵活性和可管理性。
SDH光传输技术也具有很好的容错能力和故障恢复能力，可以保障通信系统的稳定性和可靠性。
深入研究SDH光传输技术在电力通信系统中的应用，可以更好地推动电力行业信息化建设，提升电力通信系统的运行效率和安全性。
通过研究SDH光传输技术在电力通信系统中存在的问题及解决方法，可以进一步完善电力通信系统，为电力行业的发展提供更好的支持和保障。
【字数：249】2. 正文2.1 SDH光传输技术概述SDH光传输技术（Synchronous Digital Hierarchy）是一种用于数字通信的传输技术，它是一种同步的、多路复用的数字传输体系结构。
SDH技术的核心是利用光纤传输数字信号，可支持大容量、高速、长距离的数据传输。
SDH技术采用了分层的结构，可以实现透明的传输，将各种不同速率的数字信号映射到不同的频分复用通道上，从而实现灵活的网络配置和管理。
SDH光传输技术具有很高的信号质量和稳定性，能够保证传输过程中数据的完整性和可靠性。
它支持多种不同速率的信号传输，可以适应不同的网络需求。

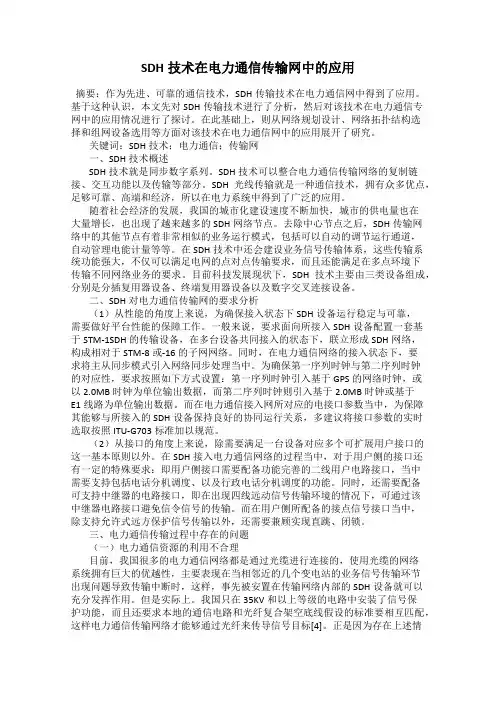

SDH技术在电力通信传输网中的应用
SDH技术在电力通信传输网中的应用摘要：作为先进、可靠的通信技术，SDH传输技术在电力通信网中得到了应用。
基于这种认识，本文先对SDH传输技术进行了分析，然后对该技术在电力通信专网中的应用情况进行了探讨。
在此基础上，则从网络规划设计、网络拓扑结构选择和组网设备选用等方面对该技术在电力通信网中的应用展开了研究。
关键词：SDH技术；电力通信；传输网一、SDH技术概述SDH技术就是同步数字系列。
SDH技术可以整合电力通信传输网络的复制链接、交互功能以及传输等部分。
SDH光线传输就是一种通信技术，拥有众多优点，足够可靠、高端和经济，所以在电力系统中得到了广泛的应用。
随着社会经济的发展，我国的城市化建设速度不断加快，城市的供电量也在大量增长，也出现了越来越多的SDH网络节点。
去除中心节点之后，SDH传输网络中的其他节点有着非常相似的业务运行模式，包括可以自动的调节运行通道，自动管理电能计量等等。
在SDH技术中还会建设业务信号传输体系，这些传输系统功能强大，不仅可以满足电网的点对点传输要求，而且还能满足在多点环境下传输不同网络业务的要求。
目前科技发展现状下，SDH技术主要由三类设备组成，分别是分插复用器设备、终端复用器设备以及数字交叉连接设备。
二、SDH对电力通信传输网的要求分析（1）从性能的角度上来说，为确保接入状态下SDH设备运行稳定与可靠，需要做好平台性能的保障工作。
一般来说，要求面向所接入SDH设备配置一套基于STM-1SDH的传输设备，在多台设备共同接入的状态下，联立形成SDH网络，构成相对于STM-8或-16的子网网络。
同时，在电力通信网络的接入状态下，要求将主从同步模式引入网络同步处理当中。
为确保第一序列时钟与第二序列时钟的对应性，要求按照如下方式设置：第一序列时钟引入基于GPS的网络时钟，或以2.0MB时钟为单位输出数据，而第二序列时钟则引入基于2.0MB时钟或基于E1线路为单位输出数据。
而在电力通信接入网所对应的电接口参数当中，为保障其能够与所接入的SDH设备保持良好的协同运行关系，多建议将接口参数的实时选取按照ITU-G703标准加以规范。
探究SDH技术在电力通信中的应用及网络优化
探究SDH技术在电力通信中的应用及网络优化SDH（Synchronous Digital Hierarchy）技术是一种同步数字分层传输技术，被广泛应用于电力通信领域。
SDH技术采用光纤传输，具有高带宽、高可靠性和高可扩展性的特点，可以满足电力通信对带宽需求大、数据传输稳定可靠的要求。
SDH技术在电力通信中的应用主要体现在以下几个方面：1. 高速数据传输：SDH技术具有高速数据传输的优势，能够满足电力通信系统对实时数据传输和大容量数据传输的需求。
电力通信系统需要实时监测和控制电力设备的运行状态，SDH技术可以实现对电力设备传感器的数据实时采集和传输，以及对电力设备故障诊断数据的传输。
SDH技术还可以满足电力通信系统对大容量数据传输的需求，例如电力系统的遥测数据、保护数据和历史数据的传输。
2. 可靠性高：SDH技术采用光纤传输，具有抗干扰性强、传输距离远、传输信号质量好等优点，能够保证电力通信系统的传输质量和稳定性。
在电力通信系统中，数据的可靠传输对于电力设备的监测、调度和保护至关重要，SDH技术可以提供可靠的数据传输保障。
3. 灵活可扩展：SDH技术具有灵活可扩展的特点，可以根据电力通信系统的需求进行灵活配置和扩展。
对于电力通信系统来说，随着电力设备的增多和电力网络的扩展，对通信带宽的需求也会不断增加，SDH技术可以通过增加光纤传输的速度和频率来满足这种需求。
SDH技术还支持多种接口和协议，可以与其他通信设备和系统进行互联互通。
针对SDH技术在电力通信中的应用，还可以对其进行网络优化，以进一步提高系统的可靠性和性能。
网络优化可以从以下几个方面进行：1. 拓扑优化：通过对网络拓扑结构的优化，可以减少网络链路和节点的数量，提高信号传输的效率和可靠性。
拓扑优化可以基于电力通信系统的特点和需求进行，例如可以根据电力设备的分布和通信数据的流向进行网络拓扑的设计和优化。
2. 安全优化：电力通信系统对数据的安全性要求很高，网络优化可以通过加密和认证技术等手段提高系统的安全性。

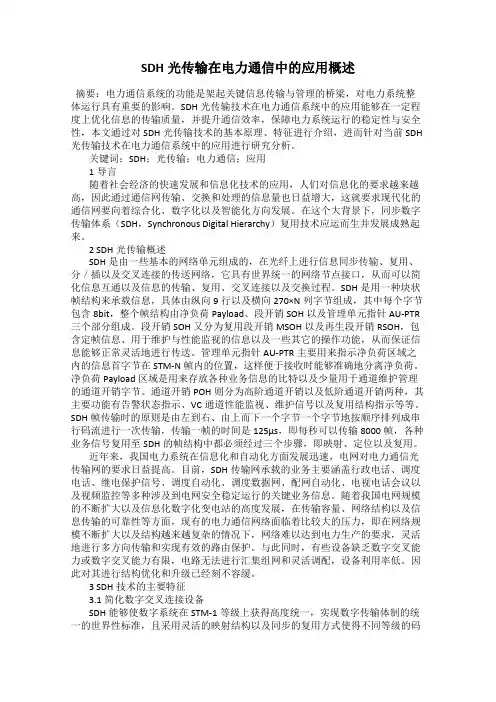

SDH光传输在电力通信中的应用概述
SDH光传输在电力通信中的应用概述摘要：电力通信系统的功能是架起关键信息传输与管理的桥梁，对电力系统整体运行具有重要的影响。
SDH光传输技术在电力通信系统中的应用能够在一定程度上优化信息的传输质量，并提升通信效率，保障电力系统运行的稳定性与安全性，本文通过对SDH光传输技术的基本原理、特征进行介绍，进而针对当前SDH 光传输技术在电力通信系统中的应用进行研究分析。
关键词：SDH；光传输；电力通信；应用1导言随着社会经济的快速发展和信息化技术的应用，人们对信息化的要求越来越高，因此通过通信网传输、交换和处理的信息量也日益增大，这就要求现代化的通信网要向着综合化、数字化以及智能化方向发展。
在这个大背景下，同步数字传输体系（SDH，Synchronous Digital Hierarchy）复用技术应运而生并发展成熟起来。
2 SDH光传输概述SDH是由一些基本的网络单元组成的，在光纤上进行信息同步传输、复用、分／插以及交叉连接的传送网络，它具有世界统一的网络节点接口，从而可以简化信息互通以及信息的传输、复用、交叉连接以及交换过程。
SDH是用一种块状帧结构来承载信息，具体由纵向9行以及横向270×N列字节组成，其中每个字节包含8bit，整个帧结构由净负荷Payload、段开销SOH以及管理单元指针AU-PTR 三个部分组成。
段开销SOH又分为复用段开销MSOH以及再生段开销RSOH，包含定帧信息、用于维护与性能监视的信息以及一些其它的操作功能，从而保证信息能够正常灵活地进行传送。
管理单元指针AU-PTR主要用来指示净负荷区域之内的信息首字节在STM-N帧内的位置，这样便于接收时能够准确地分离净负荷。
净负荷Payload区域是用来存放各种业务信息的比特以及少量用于通道维护管理的通道开销字节。
通道开销POH则分为高阶通道开销以及低阶通道开销两种，其主要功能有告警状态指示、VC通道性能监视、维护信号以及复用结构指示等等。
SDH光纤通信技术及在电力系统中的应用
SDH光纤通信技术及在电力系统中的应用由于光纤通信具有损耗低、传输频带宽、容量大、体积小、重量轻、抗电磁干扰、不易串音等优点，受到广泛应用，发展非常迅速，文章概述SDH光纤通信技术的特点、数据结构、复用过程、线路保护及在电力系统中的应用。
标签：SDH；帧结构；虚容器；SDXC随着光纤通信技术的发展，光纤通信技术被广泛应用，对光纤通信的速率、容量等要求越来越高，特别是宽带业务的出现，以及对通信网络管理要求的提高，原有的PDH系统已不能满足这些要求，基于以上各种原因，提出同步数字序列SDH（Synchronous Digital Hierarchy）[1]。
1 SDH网络的优点和缺点SDH网络的基本特点[2]（1）它是由一系列SDH网络单元组成，包括终端复用器TM、分插复用器ADM、再生中继器REG和数字交叉连接设备DXC。
是一个高度统一的、标准的、智能化的网络。
信息在这里进行同步传输、同步复用和同步交叉连接；（2）它具有统一的网络节点接口；（3）有一套标准化的信息结构等级，称为同步传输模块STM-N；（4）帧结构是块状的，其中安排了丰富的管理比特，可在全程范围内实现管理和操作；（5）SDH可以兼容现在PDH中的两种（北美和欧洲）码速率进入SDH帧结构中。
同时还能容纳宽带综合业务数字网（B-ISDN）中的异步传递模式（ATM）信元以及容纳各种业务信号；（6）由于SDH网采用同步复用方式和灵活复用映射结构，因此，在帧结构中各种不同等级的码流是有规律排列的，而且与网络是同步的。
这样可以利用软件从高速信号中一次直接取出低速支路信号。
目前SDH也存在如下一些不足之处：（1）SDH的频带利用率不如PDH高；（2）由于在在SDH中采用的指针调整技术将产生相位跃变，这样，经过多次PDH/SDH变化的信号在低频抖动和漂移性能上将受到较大损伤；（3）在SDH中由于大规模采用软件管理和集中控制技术，这样，一旦出现人为的错误、软件故障或计算机病毒，将会导致全网瘫痪。
电力通信系统中SDH光传输技术的应用研究
电力通信系统中SDH光传输技术的应用研究SDH（Synchronous Digital Hierarchy）是现代高速光传输网络的重要组成部分。
在电力通信系统中，SDH技术被广泛应用于电力自动化、电力调度和电力保护等方面。
本文就SDH光传输技术在电力通信系统中的应用进行研究。
一、SDH光传输技术的基本概念和特点SDH技术是一种基于时分多路复用（TDM）的光传输技术。
它采用同步时钟的方式传输数字信号，将不同速率的数字流进行分时复用，使其能够快速传输大量数据。
SDH系统分为传输子层、适配层和管理通道3个部分，它的主要特点有以下几点：（1）高速率：SDH系统的传输速率从155Mbit/s到40Gbit/s不等，能够满足不同网络带宽的需求。
（2）高可靠性：SDH系统采用管理通道、传输监控和自动保护等手段，可以快速检测和纠正信号中的错误，从而提高网络的可靠性和稳定性。
（3）灵活性强：SDH系统可以将不同速率的数字信号进行统一的复用和传输，同时支持不同业务模式的应用。
（4）易于维护：SDH系统具有强大的管理和维护能力，可以为网络运营商提供有效的维护手段，帮助快速诊断和修复网络故障。
（1）电力自动化电力自动化是指通过信息技术手段实现对电力系统的监测、控制和管理。
SDH技术可以用于电力自动化中的数据传输和通信，保证数据传输的时效性和可靠性。
例如，在变电站智能化改造中，采用SDH技术实现子站和总站之间的数据传输和信息交换，确保控制和监测数据的及时传输和处理。
此外，SDH技术也可用于电力负荷控制系统、电力生产调度系统等方面。
（2）电力调度（3）电力保护电力保护是指在电力系统中发生故障时，利用保护装置通过对系统进行保护和切除操作，保障电力系统的安全与稳定。
SDH技术可以用于电力保护中的信息传输和监控。
例如，在电力系统中，保护装置需要定时对系统进行状态检测，需要及时传输和处理相关数据信息，SDH技术能够满足保护装置对实时数据接收的需求。
电力通信系统中SDH光传输技术的应用研究
电力通信系统中SDH光传输技术的应用研究随着社会的不断发展，电力通信系统在现代化建设中扮演着越来越重要的角色。
在电力通信系统中，SDH光传输技术应用广泛，具有高速、稳定、可靠等优势，可以满足快速、高效的数据传输需求。
本文将就SDH光传输技术在电力通信系统中的应用进行研究和探讨。
一、SDH光传输技术介绍SDH(Synchronous Digital Hierarchy)是指同步数字层次体系，是一种数字同步传输技术。
SDH传输技术在全球范围内得到了广泛应用，是现代通信网络中最为重要的基础设施之一。
其使用OTN(Optical Transport Network)作为底层传输协议，运用光纤作为传输介质，可以实现高速、稳定、可靠的数据传输，具有高效的网络管理和维护能力，广泛应用于电力通信网络、通信运营商网络和大型企事业室内局域网互联等领域。
1. 实时监控与通信电力通信系统需要实时监控和实时通信能力，监控各种与电力运行相关的参数，如电量、电压、电流、温度、电能质量等。
这些数据通过传感器采集后，需要实时传输到监测中心进行处理分析，以保证电力的正常运行。
SDH光传输技术在这一方面发挥了重要的作用，能够保证高速、稳定、可靠的数据传输，既能够提高数据传输的效率，又能够保证数据的准确性和实时性。
2. 电力调度和控制电力通信系统需要对电力系统进行调度和控制，使得系统能够实现最优化的运作。
SDH光传输技术可以实现对电力信号的高速传输，保证电力系统的快速响应能力，降低电力调度和控制过程中的误差率和延迟率。
3. 远程通信和控制SDH光传输技术还可以实现电力通信系统中的远程通信和控制。
在电力系统中，各个子系统需要进行联网，形成一个完整的网络结构。
SDH光传输技术不仅能够实现不同电力子系统之间的通信交互，还能够实现对各个子系统的远程控制，实现网络的自动化管理。
4. 数据备份和安全SDH光传输技术可以实现电力通信系统中的数据备份和安全，保证数据的安全性和完整性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SDH技术在电力系统通信中的应用及发展趋势
<a rel='nofollow' onclick="doyoo.util.openChat();return false;"
href="#">
【摘要】随着智能电网的发展，未来电力系统通信业务将转向大颗粒IP业务，业务传输所需的带宽将迅速增长，针对电力系统通信业务对光通信网络的新要求，SDH技术的引入成为必然。
本文主要介绍了SDH技术的基本原理以及其在电力系统通信中的应用。
【关键词】SDH电力系统现状发展趋势
一、SDH技术简介
1，SDH技术特点。
SDH采用的是同步时分交换技术，该技术具有很强的网络运行能力以及管理和维护功能，还是一个高速大容量传输系统。
它充分利用光纤高带宽的特点，从而将传输速率大幅提高，目前市场上已有40Gb／s速率高速产品，使得传输的容量显著提升。
它将北美制式与欧洲制
式相融合，利用标准光接口，从而使不同型号的产品可以再光接口上互联互通，全面实现兼容，并且采用同步复用，仅需要利用软件便可将高速信号直接的分插出低速支路信号。
SDH的结构可使网络管理功能大大加强，与PDH(准同步数字体系Plesiochronous Digital Hierarchy)相比来看，SDH更适合现代化电信业务的结构需求，可以提供多种宽带综合业务，从而更好实现全程全网智能化网管系统，并实现与不同厂家产品互联互通及与PDH的互相兼容，从而网络自愈功能更使其可靠性能得到增强，其主要性能如下：
(1)统一的比特率，统一的接口标准，使得不同厂家的产品可以在光接口上实现互联，实现横向兼容，从而使网络的延伸性大大增强。
(2)SDH技术提供丰富的冗余字节，从而使网络的管理能力大大加强。
(3)SDH技术提出了自愈环的新概念。
用SDH设备能组成带有自愈保护能力的环网形式，可以在传输媒体主信号被切断时，可以自动通过自愈环恢复正常通信，从而使网络的安全性大大提高。
(4)SDH技术采用复接技术，采用一套标准化的信息结构等级，称之为同步传送模块STM―N(其中N=1、4、16、64)，在传输时按照规定将各种信息组装起来，利用传输媒质送到目的地，使网络中上下支路信号变得十分简单，从而减轻了网络的维护量，实际上也就降低了维护成本和网络成本。
(5)SDH技术使传输速率大大提高，目前最高速率为10Gb／s的产品已经广泛使用，
相比PDH，它大大利用了光纤带宽的特性，较充分的利用了网络的线路资源。
(6)SDH在组网时采用大量的软件功能进行网络管理、控制及配置，因此网络有很强的可扩充性和可维护性。
(7)支持多种拓扑结构(点到点、线性、环、多环等)。
2，SDH工作原理。
SDH是采用了时分复用技术的数字信号传输系统，可以将多路PCM数字信号按帧结构汇合后，按照时序在数字电路上实现传输。
SDH有全球统一的速率标准。
可以在一个SDH设备上实现多种不同速率的光或电接口，不同或相同速率的端口在设备中靠交叉连接矩阵进行数据的复用和解复用，复用就是把几个低速率组合封装为高速率的数据，解复用就是把高速率数据分解为多个低速率的数据。
两个传输设备之间若有相同速率的光或电接口，就可以通过光纤或电缆连接来传送数据。
通过几个设备的互相连接就可得到不同速率信号在传输网中任意两个端口之间的传送。
二、SDH技术在电力系统应用现状及发展趋势
目前SDH技术在电力骨干通讯网技术应用较多，而在普通以太网较少；主要原因是以太网实现时实语音传输技术还不完善。
电力通信网更加注重信息传输网和电话交换网的建设，而对业务接人及应用考虑较少，随着电力系统的发展，对信息的依赖程度越来越高，在传统语音业务、数据业务之外，增加多种数据业务和多媒体业务；对业务接入速度、可
靠性、透明度都有更高的要求；随着电力信息网的日益扩大，对网络管理和业务实现提出了更高的要求。
由于SDH技术的成熟性和先进性，也使其逐步由长途网到中继网，最后在接入网上得到广泛应用。
在SDH系统为基础并能够提供IP，ATM传送与处理的系统(包括rIDM、IP与ATM接口，甚至包括II)和ATM交换模块)将是成功解决接人层传送的主要方法，这种方式可廉价地在一个业务提供点(POP)上提供高质量专线、ATM、II)等业务的接入、传送和保护。
这种采用SDH传输以太网等多种业务的方式就是将不同的网络层次的业务通过VC级联的方式映射到SDH电路的各个时隙中，由SDH网络提供完全透明的传输通道，从物理层的设备角度上看是―个集成的整体。
这种解决方案可以大幅度地降低投资规模，减少设备占地面积，降低功耗，进而降低网络运营商的运营成本。
并且还提供多业务的能力可将网络运营商陕速地部署网络业务，增加业务收入，提升市场竞争能力。
自网络结构上分析，接入层的传输节点分布较广、数量大，需要低成本、环境条件高适应能力；必须支持复杂组网。
使用光纤直连组网通常是利用路由器和ATM交换机，以太网交换机等通过独享光纤带宽的简单组网技术，包括星型、环形、网格型等组网方式，由于是纯数据接入设备，独享带宽，造成光纤资源利用率极低，尤其是树型和网格型，
对光纤的要求量大，随着节点的增加，给运营商带来更高要求，无法高效接入大量应用的TDM业务。
如果采用E1电路仿真，首先成本非常昂贵，造成用户无法承担；另外造成性能差，不能满足与移动与联通等运营商组网的要求。
所以该方案仅适用新建的纯数据网络。
在新型接入网组网中，根据业务用户的重要性，采用综合接入SDH设备进行环形、链形、树形进行组网，由于星型组网会需要大量的光纤，保护能力差，建议选择环形、环形加分叉等形式，分叉方法可采用SDH、PON／APON／EPON等。
总的来说，新型多业务接入传输系统不仅具有SDH的基本功能外，还有多种业务的接入功能，可以实现数据业务的透明传输，提供点到点与点到多点的业务汇聚功能，不仅具有数据优化传输升级能力，提供业务的带宽管理能力，而且具备多种业务互通的平滑升级能力。
在目前的电力系统通信接入网中，设备应用和系统设计对传输业务的特性、要求、流向、业务量、保护倒换等方面的综合考虑不充分，造成系统设备配置不合理，特别是资源共享性不佳、重复投资现象严重等问题。
因此，电力通信网网络的优化应以分析网络的可靠性为切入点，以保障现有业务的正常运行为基础，对现网的各生产指标进行评估。
然后根据现网络存在问题和业务需求确定网络优化目标，根据目标分别进行优化，使网络和相关单位的生产管理水平得到同
步的提高。
