某现浇钢筋混凝土框架结构多层工业厂房施工组织设计.doc
某商业楼(五层现浇钢筋混凝土框架结构)的施工设计说明书
某商业楼(五层现浇钢筋混凝土框架结构)的施工设计说明书某商业楼（五层现浇钢筋混凝土框架结构）的施工设计说明书一、编制依据《混凝土结构工程施工质量验收规范》（GB一2002）《建筑施工技术》教材。
二、工程概况1）某现浇多层钢筋混凝土框架结构，其结构平面布置如图9．1所示。
层高：3.9m.层数：5层。
柱子断面尺寸：600mmx 600mm (图9．7)主梁断面尺寸：350mm X 800mm（图9．4）次梁断面尺寸：250mm x 550mm。
板厚：80mm地面装饰层厚：50mm。
材料：混凝士的设计强度等级为C25(采用矿渣硅酸盐水泥），施工要求坍落度为30－50mm。
2）施工现场已作好三通一平，且已完成基础施工及回填土工作，基础顶面标高为-0.300m3）采用泵送商品混凝土。
4）本工程所用模板以定型组合钢模板为主，支承件以钢管为主。
5）各种材料及施工机具均满足施工要求。
6）本工程在常温条件下施工，不考虑冬季施工。
3、施工准备（一）施工技术准备1、做好调查工作1)气象、地形和水文地质的调查掌握气象资料，根据水文地质及气象情况，相应地采取有效的防排水措施。
2)各种物质资源和手艺条件的调查对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。
由于施工用水、用电量均对施工影响较大，用电的起动电流大，负荷变化多，移动式、手动式用电机具多，因此，对水源、电源等的供应情况应做具体落实，包括给水的水源、水量、压力、接管地点；供电的能力、线路距离等。
2、做好与设计的结合工作组织相关人员认真研究图纸，并进行自审、会审工作，以便正确无误地施工。
经由过程研究，熟悉图纸内容，了解设想要求施工达到的手艺尺度，明白工艺流程。
进行自审，组织各工种的施工办理人员对本工种的有关图纸进行审查，熟悉和掌握图纸中细节。
组织各专业施工部队共同砚施工图纸，商定施工配合事件。
组织图纸会审，由设想方进行交底，理解设想企图及施工质量尺度，正确掌握设想图纸中的细节。
某现浇钢筋混凝土框架结构多层工业厂房施工组织设计

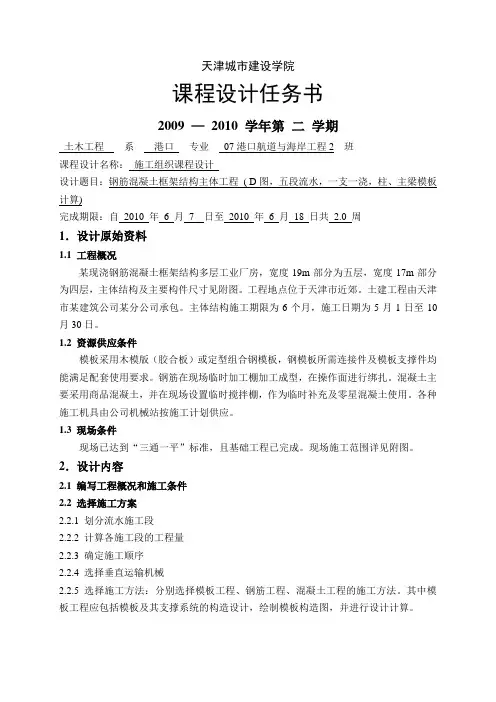

天津城市建设学院课程设计任务书2009 —2010 学年第二学期土木工程系港口专业07港口航道与海岸工程2 班课程设计名称：施工组织课程设计设计题目：钢筋混凝土框架结构主体工程( D图，五段流水，一支一浇，柱、主梁模板计算)完成期限：自2010 年 6 月7 日至2010 年 6 月18 日共 2.0 周1．设计原始资料1.1 工程概况某现浇钢筋混凝土框架结构多层工业厂房，宽度19m部分为五层，宽度17m部分为四层，主体结构及主要构件尺寸见附图。
工程地点位于天津市近郊。
土建工程由天津市某建筑公司某分公司承包。
主体结构施工期限为6个月，施工日期为5月1日至10月30日。
1.2 资源供应条件模板采用木模版（胶合板）或定型组合钢模板，钢模板所需连接件及模板支撑件均能满足配套使用要求。
钢筋在现场临时加工棚加工成型，在操作面进行绑扎。
混凝土主要采用商品混凝土，并在现场设置临时搅拌棚，作为临时补充及零星混凝土使用。
各种施工机具由公司机械站按施工计划供应。
1.3 现场条件现场已达到“三通一平”标准，且基础工程已完成。
现场施工范围详见附图。
2．设计内容2.1 编写工程概况和施工条件2.2 选择施工方案2.2.1 划分流水施工段2.2.2 计算各施工段的工程量2.2.3 确定施工顺序2.2.4 选择垂直运输机械2.2.5 选择施工方法：分别选择模板工程、钢筋工程、混凝土工程的施工方法。
其中模板工程应包括模板及其支撑系统的构造设计，绘制模板构造图，并进行设计计算。
2.3 编制施工进度计划2.4 设计施工现场平面布置图2.5 确定主要技术组织措施3．设计要求3.1 课程设计说明书3.1.1内容及基本格式要求不得少于5000字（包括附表及附图），具体内容详见设计指导书。
可以手写或打印，均采用A4纸。
书写要用黑或蓝黑墨水，书写工整。
打印时正文采用5号宋体，页边距均为25mm，行间距为18磅；文中标题采用宋体加粗，字号可适当加大。
土建工程施工组织(3篇)
第1篇一、项目概述本项目为一座现代化的工业厂房，总建筑面积为12567.82平方米，为公共建筑，采用框架结构，主体高度为8层，层高31.5米。
工程地点位于我国某城市工业开发区，建设单位为某工业集团有限公司，设计单位为我国某知名设计院。
二、施工组织设计目标为确保工程顺利进行，本项目施工组织设计旨在实现以下目标：1. 工期目标：确保工程在合同规定的时间内完成，具体工期为XX个月。
2. 质量目标：严格按照国家相关规范和标准，确保工程质量达到优良等级。
3. 安全目标：加强安全管理，确保施工过程中无重大安全事故发生。
4. 成本目标：合理控制工程成本，提高经济效益。
5. 环境保护目标：遵循环保原则，减少施工对环境的影响。
三、施工组织设计内容1. 施工准备（1）人员准备：组建专业施工队伍，明确各岗位人员职责，进行岗前培训。
（2）材料准备：根据施工进度计划，提前采购各类建筑材料、设备，确保施工过程中材料供应充足。
（3）施工机械准备：提前租赁、调试各类施工机械，确保施工过程中机械性能良好。
2. 施工部署（1）施工顺序：按照“先地下、后地上；先主体、后装修；先结构、后装饰”的原则进行施工。
（2）施工阶段划分：将工程分为基础工程、主体工程、装饰装修工程、设备安装工程等阶段。
3. 施工方法（1）基础工程：采用人工挖孔桩基础，桩径为1.0米，桩长根据地质情况确定。
（2）主体工程：采用框架结构，混凝土浇筑采用泵送技术，钢筋绑扎采用机械绑扎。
（3）装饰装修工程：墙面、地面采用瓷砖、石材等装饰材料，吊顶采用轻钢龙骨石膏板。
（4）设备安装工程：按照设计要求，安装各类设备，确保设备运行正常。
4. 质量控制（1）严格执行国家相关规范和标准，加强施工过程中的质量检查。
（2）对关键工序进行旁站监理，确保施工质量。
（3）建立健全质量管理体系，提高施工质量。
5. 安全管理（1）加强施工现场安全管理，确保施工人员安全。
（2）严格执行安全操作规程，防止安全事故发生。

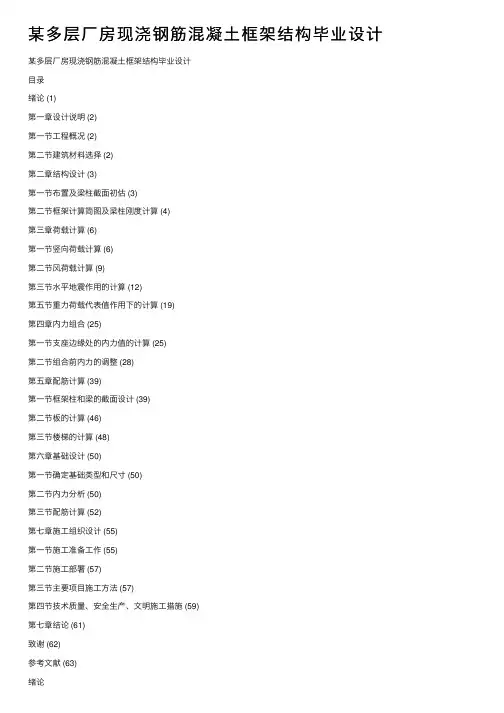

某多层厂房现浇钢筋混凝土框架结构毕业设计
某多层⼚房现浇钢筋混凝⼟框架结构毕业设计某多层⼚房现浇钢筋混凝⼟框架结构毕业设计⽬录绪论 (1)第⼀章设计说明 (2)第⼀节⼯程概况 (2)第⼆节建筑材料选择 (2)第⼆章结构设计 (3)第⼀节布置及梁柱截⾯初估 (3)第⼆节框架计算简图及梁柱刚度计算 (4)第三章荷载计算 (6)第⼀节竖向荷载计算 (6)第⼆节风荷载计算 (9)第三节⽔平地震作⽤的计算 (12)第五节重⼒荷载代表值作⽤下的计算 (19)第四章内⼒组合 (25)第⼀节⽀座边缘处的内⼒值的计算 (25)第⼆节组合前内⼒的调整 (28)第五章配筋计算 (39)第⼀节框架柱和梁的截⾯设计 (39)第⼆节板的计算 (46)第三节楼梯的计算 (48)第六章基础设计 (50)第⼀节确定基础类型和尺⼨ (50)第⼆节内⼒分析 (50)第三节配筋计算 (52)第七章施⼯组织设计 (55)第⼀节施⼯准备⼯作 (55)第⼆节施⼯部署 (57)第三节主要项⽬施⼯⽅法 (57)第四节技术质量、安全⽣产、⽂明施⼯措施 (59)第七章结论 (61)致谢 (62)参考⽂献 (63)绪论毕业设计是本专业教育培养的重点，也是毕业前的综合学习阶段，是对所学专业知识的深化、拓宽，是对⼤学期间所学专业知识的全⾯总结。
通过毕业设计，可以将以前学过的知识重温回顾，对疑难知识再学习，对提⾼个⼈的综合知识结构有着重要的作⽤。
通过毕业设计，使我们在资料查找、设计安排、分析计算、施⼯图绘制、⼝头表达等各个⽅⾯得到综合训练，具备从事相关⼯作的基本技术素质和技能。
在我国，多层建筑结构以钢筋混凝⼟结构为主。
多层建筑的结构设计有两⽅⾯的特质：⼀是风荷载和地震荷载等⽔平⽅向作⽤引起的内⼒和位移已成为结构设计的控制因素；⼆是结构抗侧移刚度是结构设计的关键因素。
结构不仅要满⾜承载⼒（强度）的要求，同时还要把结构在⽔平荷载下的位移控制在⼀定范围内，所以多层建筑结构需要有较⼤的抗侧移刚度。
框架结构体系的主要特点是平⾯布置⽐较灵活，能提供较⼤的室内空间，是较常⽤的结构体系。

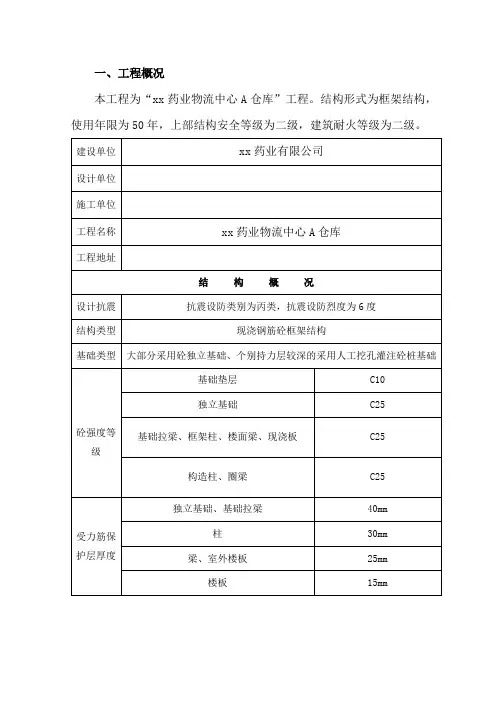

仓库工程框架结构厂房施工组织设计
一、工程概况本工程为“xx药业物流中心A仓库”工程。
结构形式为框架结构，使用年限为50年，上部结构安全等级为二级，建筑耐火等级为二级。
二、现场概况及施工条件1、本工程“三通一平”基本完善。
2、地下水对砼及其构件无腐蚀性影响。
3、场地类别为Ⅱ类建筑场地，场地土无液化现象。
4、场地稳定性好，无其它不良工程地质现象。
成本等方面负责接受上级主管部门的监督，检查，使生产顺利进行。
三、组织机构的施工协调管理（一）与设计院的工作协调1、如果中标，我们将立即与设计院联系，进一步了解设计意图及工程要求，根据设计意图提出我们具有针对性的施工实施方案。
2、参加图纸会审，协助建设单位向设计院提出建议，完善设计内容。
3、在施工中，及时会同建设单位、设计院按照总进度与整体效果要求，验收样板间，进行部位验收、中途质量验收、竣工验收等。
4、会同设计院、建设单位一起参加设备、装饰材料、卫生洁具等的选型、选材和定货，参加新材料的定样采购。
（二）与建设单位现场代表或监理工程师工作的协调1、在施工全过程中，严格按照经建设单位及监理工程师批准的“施工组织设计”进行工程的质量管理。
在自检和专检合格后，接受监理工程师的验收和检查，并按照监理工程师的要求予以整改。
2、所有进入现场使用的成品、半成品、设备、材料、器具等，均主动向甲方代表或监理工程师提交产品合格证或质保书，按规定使用前需进行物理化学试验检测的材料，主动递交检测结果报告，使所使用的材料、设备不给工程留下隐患。
3、严格执行“上道工序不合格，下道工序不施工”的准则，使监理工程师能顺利开展工作。
对可能出现的工作意见不一的情况，遵循“先执行监理工程师的指导，后予以协商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。
（三）协调方式1、按总进度计划制定的各阶段时间控制，组织协调工作会议，检查相应阶段实施的情况，制订、修正、调整实施要求。
2、由项目经理部负责主持施工协调会，每周一进行。

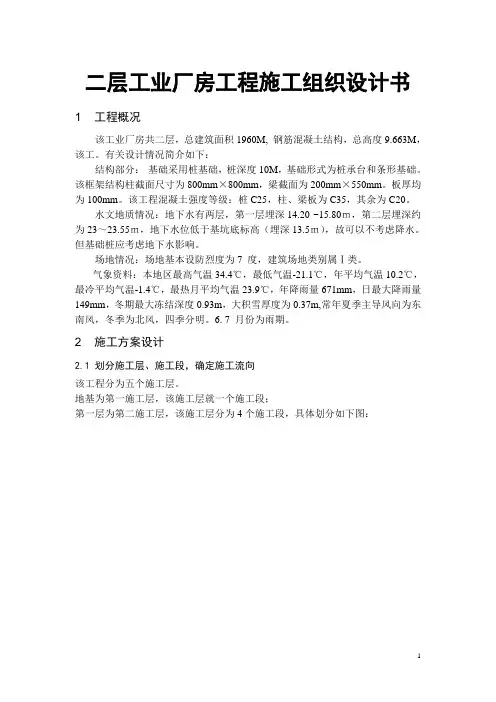

二层工业厂房工程施工组织设计书
二层工业厂房工程施工组织设计书1 工程概况该工业厂房共二层，总建筑面积1960M, 钢筋混凝土结构，总高度9.663M，该工。
有关设计情况简介如下：结构部分：基础采用桩基础，桩深度10M，基础形式为桩承台和条形基础。
该框架结构柱截面尺寸为800mm×800mm，梁截面为200mm×550mm。
板厚均为100mm。
该工程混凝土强度等级：桩C25，柱、梁板为C35，其余为C20。
水文地质情况：地下水有两层，第一层埋深14.20 ~15.80ｍ，第二层埋深约为23～23.55ｍ，地下水位低于基坑底标高（埋深13.5ｍ），故可以不考虑降水。
但基础桩应考虑地下水影响。
场地情况：场地基本设防烈度为7 度，建筑场地类别属Ⅰ类。
气象资料：本地区最高气温34.4℃，最低气温-21.1℃，年平均气温10.2℃，最冷平均气温-1.4℃，最热月平均气温23.9℃，年降雨量671mm，日最大降雨量149mm，冬期最大冻结深度0.93m，大积雪厚度为0.37m,常年夏季主导风向为东南风，冬季为北风，四季分明。
6. 7 月份为雨期。
2 施工方案设计2.1 划分施工层、施工段，确定施工流向该工程分为五个施工层。
地基为第一施工层，该施工层就一个施工段；第一层为第二施工层，该施工层分为4个施工段，具体划分如下图：第二层为第三施工层，该施工层分为4个施工段，划分跟第二施工层一样；房顶为第四施工层，该施工层就一个施工段。
装饰工程为第五施工层。
施工流向为各施工段从西到东。
2.2 划分施工过程第一施工层：场地平整定线，打桩，土方来挖，土方运输，土方回填，基础垫层，钢筋混凝土基础。
第二施工层各施工段分为：钢筋工程，模板工程，混凝土工程，墙体砌筑，构造柱，现浇梁，楼梯，门窗，装饰安装。
第三施工层同第二施工层。
第四施工层：建造屋顶架，铺设屋面。
第五施工层：外部装饰和内部装饰。
2.3 确定施工顺序场地平整→打桩→土方开挖→土方运输→土方回填→基础垫层→钢筋混凝土基础→墙体砌筑→钢筋混凝土柱→钢筋混凝土基础→墙体砌筑→钢筋混凝土柱→钢筋混凝土基础→墙体砌筑→钢筋混凝土柱→钢筋混凝土基础→墙体砌筑→钢筋混凝土柱→钢筋混凝土梁浇注→楼板浇注→钢筋混凝土柱浇注→墙体砌筑→钢筋混凝土梁浇注→楼板浇注→钢筋混凝土柱浇注→墙体砌筑→钢筋混凝土梁浇注→楼板浇注→钢筋混凝土柱浇注→墙体砌筑→钢筋混凝土梁浇注→楼板浇注→钢筋混凝土柱浇注→墙体砌筑→安装屋架→铺设屋面→外部装饰→内部装饰。
混凝土工业厂房施工方案(3篇)
第1篇一、工程概况1. 工程名称：某混凝土工业厂房建设项目2. 工程地点：某市某区某街道3. 工程规模：占地面积约10,000平方米，建筑面积约8,000平方米4. 工程类型：钢筋混凝土结构5. 工程工期：12个月二、施工组织设计1. 施工队伍：成立项目经理部，下设工程技术部、质量安全管理部、物资供应部、施工管理部、财务部等职能部门，确保工程顺利进行。
2. 施工进度计划：按照工程进度要求，制定详细的施工进度计划，确保各分部分项工程按期完成。
3. 施工工艺流程：按照设计图纸和施工规范，制定合理的施工工艺流程，确保施工质量。
4. 施工资源配置：根据工程规模和施工进度，合理配置施工人员、设备、材料等资源。
三、施工方案1. 施工准备（1）现场勘察：对施工现场进行勘察，了解地质、地形、周边环境等情况，确保施工顺利进行。
（2）施工图纸会审：组织各参建单位进行施工图纸会审，明确设计意图、施工要求及注意事项。
（3）施工组织设计：编制施工组织设计，明确施工方案、施工工艺、施工顺序、施工质量要求等。
（4）施工人员培训：对施工人员进行岗前培训，确保其具备相应的施工技能和安全意识。
2. 施工工艺（1）基础施工1）基础开挖：按照设计要求，进行基础开挖，确保基础尺寸、标高符合要求。
2）基础垫层：对基础垫层进行铺设，确保平整、密实。
3）基础钢筋绑扎：按照设计要求，进行基础钢筋绑扎，确保钢筋间距、锚固长度等符合规范。
4）混凝土浇筑：采用泵送混凝土，分层浇筑，振捣密实。
（2）主体结构施工1）柱子施工：按照设计要求，进行柱子钢筋绑扎、模板安装、混凝土浇筑。
2）梁板施工：按照设计要求，进行梁板钢筋绑扎、模板安装、混凝土浇筑。
3）墙体施工：按照设计要求，进行墙体钢筋绑扎、模板安装、混凝土浇筑。
4）屋面施工：按照设计要求，进行屋面钢筋绑扎、模板安装、混凝土浇筑。
（3）装饰装修施工1）外墙施工：按照设计要求，进行外墙抹灰、涂料施工。
2）内墙施工：按照设计要求，进行内墙抹灰、涂料施工。
多层整体装配式钢筋混凝土框架结构综合楼施工组织课程设计
多层整体装配式钢筋混凝土框架结构综合楼施工组织课程设计1工程概况1.1工程特征本工程为衡阳市某厂综合楼，位于金花路，由I部和II部组成L型转角楼。
采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。
（1）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。
总建筑面积7834m2。
（2）绝对标高，±0.00相当于绝对标高425.044。
（3）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。
楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。
墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。
施工时横向预制梁吊装后再现浇纵向框架梁和次梁。
（4）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。
水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。
（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。
其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。
（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。
（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，三毡四油防水层上铺绿豆砂。
1.2施工工期要求基础工程由甲方自己完成。
施工单位由0.00开始，总工期为8个月。
从2013年3月1日至同年10月30竣工。
1.3地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6-7m。
建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南为金花路（见总平面图）。
1.4气象条件夏秋两季主导风向偏东，冬季北偏西。
雨季为4、5两月。
1.5施工技术经济条件本工程由衡阳市某建筑公司承担，该公司分派一个施工队负责。
施工队有瓦工和抹灰工80人，木工24人，钢筋工15人，混凝土工40人，机械工8人，安装工12人，油漆工15人，共194人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津城市建设学院课程设计任务书2009 —2010 学年第二学期土木工程系港口专业07港口航道与海岸工程2 班课程设计名称：施工组织课程设计设计题目：钢筋混凝土框架结构主体工程( D图，五段流水，一支一浇，柱、主梁模板计算)完成期限：自2010 年 6 月7 日至2010 年 6 月18 日共 2.0 周1．设计原始资料1.1 工程概况某现浇钢筋混凝土框架结构多层工业厂房，宽度19m部分为五层，宽度17m部分为四层，主体结构及主要构件尺寸见附图。
工程地点位于天津市近郊。
土建工程由天津市某建筑公司某分公司承包。
主体结构施工期限为6个月，施工日期为5月1日至10月30日。
1.2 资源供应条件模板采用木模版（胶合板）或定型组合钢模板，钢模板所需连接件及模板支撑件均能满足配套使用要求。
钢筋在现场临时加工棚加工成型，在操作面进行绑扎。
混凝土主要采用商品混凝土，并在现场设置临时搅拌棚，作为临时补充及零星混凝土使用。
各种施工机具由公司机械站按施工计划供应。
1.3 现场条件现场已达到“三通一平”标准，且基础工程已完成。
现场施工范围详见附图。
2．设计内容2.1 编写工程概况和施工条件2.2 选择施工方案2.2.1 划分流水施工段2.2.2 计算各施工段的工程量2.2.3 确定施工顺序2.2.4 选择垂直运输机械2.2.5 选择施工方法：分别选择模板工程、钢筋工程、混凝土工程的施工方法。
其中模板工程应包括模板及其支撑系统的构造设计，绘制模板构造图，并进行设计计算。
2.3 编制施工进度计划2.4 设计施工现场平面布置图2.5 确定主要技术组织措施3．设计要求3.1 课程设计说明书要求不得少于5000字（包括附表及附图），具体内容详见设计指导书。
可以手写或打印，均采用A4纸。
书写要用黑或蓝黑墨水，书写工整。
打印时正文采用5号宋体，页边距均为25mm，行间距为18磅；文中标题采用宋体加粗，字号可适当加大。
3.1.2 说明书结构、要求及装订顺序1.封面：按规定格式填写。
2.课程设计任务书：即本文件,需填写每人具体设计题目。
3.目录：要求给出标题及页次。
打印时各章题序及标题用小4号黑体,其余用小4号宋体。
4.正文：正文应按照目录所确定的顺序依次撰写。
5.参考资料：应按规范格式撰写,可参考设计指导书。
3.2 课程设计绘图要求2号图纸1张。
内容包括：板模板配置及梁板支撑系统平面图，连梁、次梁、板模板构造及支撑系统剖面图，主梁模板构造及支撑系统剖面图，柱模板侧视图及剖面图，施工现场平面布置图。
各图的比例详见设计指导书。
4．设计时间安排（共10个工作日）4.1 布置任务、熟悉资料0.5天；4.2 划分流水施工段及计算工程量1.0天；4.3 施工方案中其它内容3.5天；4.4 编制施工进度计划1.5天；4.5 设计施工现场平面布置图0.5天；4.6 确定主要技术组织措施0.5天；4.7 绘图及整理说明书1.5天；4.8 答辩及验收1.0天。
指导教师（签字）：教研室主任：批准日期：2010 年月日学号施工组织课程设计设计说明书钢筋混凝土框架结构主体工程起止日期：2010 年6 月7 日至2010 年 6 月18 日学生姓名班级成绩指导教师(签字)土木工程系年月日目录第一章工程概况及特点........................................................................................ 错误!未定义书签。
1.1建筑特点...................................................................................................... 错误!未定义书签。
1.2结构特点...................................................................................................... 错误!未定义书签。
第二章施工方案的选择........................................................................................ 错误!未定义书签。
2.1划分施工段和确定施工流向........................................................................... 错误!未定义书签。
2.2选择垂直运输设备........................................................................................... 错误!未定义书签。
2.3确定施工工序和施工顺序............................................................................... 错误!未定义书签。
2.4施工方法........................................................................................................... 错误!未定义书签。
第三章施工进度计划............................................................................................ 错误!未定义书签。
3.1 编制依据.......................................................................................................... 错误!未定义书签。
3.2 编制的步骤及方法.......................................................................................... 错误!未定义书签。
3.3 编制施工进度计划.......................................................................................... 错误!未定义书签。
第四章施工现场平面布置图................................................................................ 错误!未定义书签。
4.1施工平面图的设计内容................................................................................... 错误!未定义书签。
4.2施工平面图的设计原则................................................................................... 错误!未定义书签。
4.3施工平面图的设计说明................................................................................... 错误!未定义书签。
第五章主要技术组织设施.................................................................................... 错误!未定义书签。
5.1雨季施工措施................................................................................................... 错误!未定义书签。
5.2质量保证措施................................................................................................... 错误!未定义书签。
5.3安全保证措施................................................................................................... 错误!未定义书签。
5.4文明施工保证措施........................................................................................... 错误!未定义书签。
设计参考资料.......................................................................................................... 错误!未定义书签。
附图：...................................................................................................................... 错误!未定义书签。
第一章工程概况及特点1.1建筑特点工程名称：赛象科技生产车间工程工程地点：此建设位于天津市西青区高科技产业园区胜利路与建设道交口处。
赛象科技生产车间的平面形状呈L型，其中东西走向建筑的总长度为60m，宽度为17m，高度为19.2m，层数为4层，其中两侧主梁跨度为7m，中间主梁跨度为3m，开间尺寸为6m；南北走向建筑的总长度为36m，宽度为19m，高度为24m，层数为5层，层高为4.8m，其中两侧主梁跨度为8m，中间主梁跨度为3m，开间尺寸为6m。
总建筑面积约为7500m2 。
建筑外檐用涂料装饰。
1.2结构特点赛象科技生产车间是先浇筑钢筋混凝土框架结构多层工业厂房，宽度19m部分为五层，宽度17m部分为四层，混凝土强度采用C25，板钢筋采用HPB235级钢筋，柱、梁钢筋采用HRB335级钢筋，主体结构及主要构件尺寸如下图。
建筑地点条件建筑地点地势平坦，毗邻西青区主干道，交通道路畅通，有利于产品运输，而且与居民区距离适中，不会对居民的生活造成影响。
根据专门的水质检验报告及环境水文地质调查报告，判断该地地下水对混凝土无腐蚀性，对钢结构具弱腐蚀性。
