半导体温度计的工作原理及其优势
半导体温度计的温度范围和精度比较
半导体温度计的温度范围和精度比较半导体温度计是一种常见的温度测量设备，被广泛应用于多个领域，包括工业控制、环境监测和生命科学等。
半导体温度计具有许多优点，例如响应速度快、可靠性高、体积小、功耗低等。
在本文中，我们将比较不同类型半导体温度计的温度范围和精度，并探讨其适用性和限制。
首先，让我们来了解一下几种主要类型的半导体温度计：负温度系数（NTC）热敏电阻、正温度系数（PTC）热敏电阻和硅基温度传感器。
NTC热敏电阻是一种负温度系数的传感器，其电阻值随温度的升高而降低。
NTC热敏电阻通常在-55℃至+150℃的温度范围内工作。
它们的响应速度较快，因此适用于需要实时反馈的应用。
然而，由于其较大的温度系数和温度响应的非线性性，NTC热敏电阻的精度相对较低。
通常情况下，NTC热敏电阻的精度为0.5%至5%。
PTC热敏电阻是一种正温度系数的传感器，其电阻值随温度的升高而增加。
PTC热敏电阻通常在-50℃至+250℃的温度范围内工作。
PTC热敏电阻具有较好的稳定性和线性性，并且在高温环境下表现出更好的性能。
然而，PTC热敏电阻的响应速度较慢，适用于不需要频繁温度变化的应用。
其精度通常为1%至5%。
硅基温度传感器是一种基于硅芯片的温度传感器，其工作原理基于硅元素的温度特性。
硅基温度传感器通常在-40℃至+125℃的温度范围内工作，但某些型号可以扩展到更广泛的温度范围。
硅基温度传感器具有较高的精度和稳定性，并且具有较低的电源电流消耗。
其精度通常为0.1%至1%。
综上所述，不同类型的半导体温度计在温度范围和精度方面有所差异。
NTC热敏电阻适用于一般温度测量和监控应用，其温度范围通常为-55℃至+150℃，精度为0.5%至5%。
PTC热敏电阻适用于较高温度环境，其温度范围通常为-50℃至+250℃，精度为1%至5%。
硅基温度传感器在精度和稳定性方面表现出色，适用于更高精度要求的应用，其温度范围通常为-40℃至+125℃，精度为0.1%至1%。

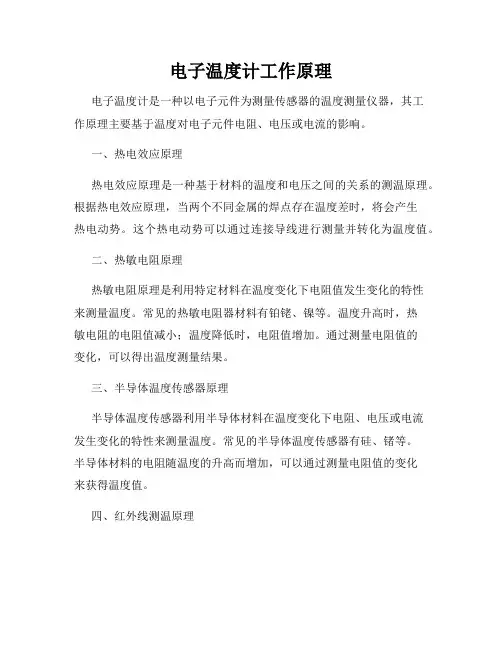

电子温度计工作原理
电子温度计工作原理
电子温度计是一种以电子元件为测量传感器的温度测量仪器，其工
作原理主要基于温度对电子元件电阻、电压或电流的影响。
一、热电效应原理
热电效应原理是一种基于材料的温度和电压之间的关系的测温原理。
根据热电效应原理，当两个不同金属的焊点存在温度差时，将会产生
热电动势。
这个热电动势可以通过连接导线进行测量并转化为温度值。
二、热敏电阻原理
热敏电阻原理是利用特定材料在温度变化下电阻值发生变化的特性
来测量温度。
常见的热敏电阻器材料有铂铑、镍等。
温度升高时，热
敏电阻的电阻值减小；温度降低时，电阻值增加。
通过测量电阻值的
变化，可以得出温度测量结果。
三、半导体温度传感器原理
半导体温度传感器利用半导体材料在温度变化下电阻、电压或电流
发生变化的特性来测量温度。
常见的半导体温度传感器有硅、锗等。
半导体材料的电阻随温度的升高而增加，可以通过测量电阻值的变化
来获得温度值。
四、红外线测温原理
红外线测温原理是利用物体在特定波长的红外辐射上的变化，通过光电探测器接收到的红外辐射能量来测量物体的温度。
红外线温度计不直接接触物体，通过测量物体发出的热辐射来得出温度结果。
综上所述，电子温度计的工作原理主要包括热电效应原理、热敏电阻原理、半导体温度传感器原理和红外线测温原理。
不同类型的电子温度计根据不同的原理实现温度的测量。
这些原理为温度传感器提供了可靠和准确的测温方式，广泛应用于科学研究、工业生产、医疗保健等领域。
半导体温度计的原理和应用领域
半导体温度计的原理和应用领域随着科学技术的发展，半导体温度计作为一种重要的测温设备，广泛应用于各个领域。
本文将介绍半导体温度计的原理和应用领域，并对其优势进行分析。
一、半导体温度计的原理半导体温度计是基于半导体材料的温度依赖性质设计制作而成的温度测量设备。
其原理基于半导体材料的温度与其电学性质之间的密切关系。
根据温度对材料电阻率的影响，我们可以设计出不同类型的半导体温度计。
最常见的半导体温度计是PN结温度传感器，它由一个N型半导体和一个P型半导体构成。
当温度升高时，半导体材料的载流子浓度将增加，导致材料的电导率增大，从而电阻下降。
通过测量电阻的变化，我们可以推断温度的变化。
此外，半导体材料还具有热电效应，即温度变化引起的电压变化。
基于这种效应，我们可以设计热电温度计，如热电阻、热电偶等。
热电温度计的原理是通过测量材料产生的热电势差来计算温度的变化。
二、半导体温度计的应用领域1. 工业控制和自动化半导体温度计在工业控制和自动化领域中得到广泛应用。
例如，在制造业中，通过测量设备和机器的温度，可以实现对生产过程的监控和控制。
半导体温度计可以实时监测温度变化，并将数据传输到控制系统，从而调节设备的运行状态。
这可以提高生产效率、降低成本，并确保产品质量。
2. 环境监测半导体温度计在环境监测中也发挥着关键作用。
无论是气象观测站、室内温度控制系统还是温室监测，半导体温度计都可以提供准确的温度数据。
这有助于我们了解环境变化并采取相应的措施来保护环境和人类健康。
3. 医疗领域在医疗领域，半导体温度计用于测量人体温度是非常常见的应用。
相比传统的温度计，半导体温度计具有测量速度快、准确度高以及易于使用的优势。
在医院、诊所和家庭中，半导体温度计可以有效地监控患者的体温，及时发现可能的疾病症状。
4. 能源领域半导体温度计在能源领域中也具有重要意义。
例如，太阳能发电系统需要监测太阳能电池板的温度，以确保其高效运行。
半导体温度计可以提供准确的温度数据，从而帮助调节系统的工作温度，提高能源转换效率。

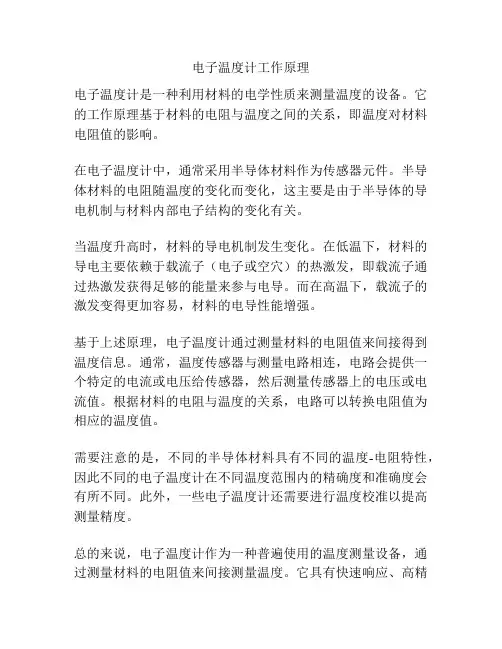

电子温度计工作原理
电子温度计工作原理
电子温度计是一种利用材料的电学性质来测量温度的设备。
它的工作原理基于材料的电阻与温度之间的关系，即温度对材料电阻值的影响。
在电子温度计中，通常采用半导体材料作为传感器元件。
半导体材料的电阻随温度的变化而变化，这主要是由于半导体的导电机制与材料内部电子结构的变化有关。
当温度升高时，材料的导电机制发生变化。
在低温下，材料的导电主要依赖于载流子（电子或空穴）的热激发，即载流子通过热激发获得足够的能量来参与电导。
而在高温下，载流子的激发变得更加容易，材料的电导性能增强。
基于上述原理，电子温度计通过测量材料的电阻值来间接得到温度信息。
通常，温度传感器与测量电路相连，电路会提供一个特定的电流或电压给传感器，然后测量传感器上的电压或电流值。
根据材料的电阻与温度的关系，电路可以转换电阻值为相应的温度值。
需要注意的是，不同的半导体材料具有不同的温度-电阻特性，因此不同的电子温度计在不同温度范围内的精确度和准确度会有所不同。
此外，一些电子温度计还需要进行温度校准以提高测量精度。
总的来说，电子温度计作为一种普遍使用的温度测量设备，通过测量材料的电阻值来间接测量温度。
它具有快速响应、高精
度和可靠性等特点，在许多领域得到广泛应用，如工业控制、实验室研究和医疗诊断等。
半导体控温
半导体控温半导体控温是指利用半导体材料的热电效应，通过调节电流的大小和方向来实现对温度的控制。
半导体控温技术具有体积小、重量轻、结构紧凑、制冷迅速、精确控温等优点，广泛应用于各个领域。
一、应用领域：1、医疗领域：在医疗领域，温控技术被广泛应用于温度控制和监测。
例如，在手术过程中，半导体加热器可以精确控制手术刀的温度，从而提高手术效率。
此外，温度传感器也被用于监测病患的体温、实时监测手术过程中组织的温度等。
2、能源领域：在能源领域，温控技术被用于太阳能电池板的温度控制，以增加电池板的转换效率。
此外，半导体冷却技术也被应用于电力系统和核能系统，以保持设备正常运行。
3、工业领域：在工业领域，温控技术被广泛应用于塑料加工、钢铁生产、化工等领域。
例如，半导体加热器可以用于塑料加工中的熔融和成型过程，提高生产效率。
4、农业领域：在农业领域，温控技术被用于温室大棚的温度控制，以提高农作物的产量和质量。
此外，半导体冷却技术也被应用于疫苗储存和运输过程中，以保持疫苗的活性。
二、工作原理：半导体温控是利用半导体材料的热敏特性进行温度控制。
当电流通过半导体材料时，材料会吸收部分电能并转化为热能，使器件发热或冷却。
通过控制电流的大小和通断时间，可以精确控制半导体的温度，实现温度的升高或降低。
1、半导体加热器：半导体加热器是一种利用半导体材料的热敏特性进行加热的装置。
当电流通过半导体材料时，材料会吸收部分电能并转化为热能，使器件发热。
通过控制电流的大小和通断时间，可以精确控制加热器的温度，实现温度的升高。
2、半导体冷却器：半导体冷却器是一种利用半导体材料的热敏特性进行冷却的装置。
当电流通过半导体材料时，材料会吸收部分电能并转化为热能，使器件冷却。
通过控制电流的大小和通断时间，可以精确控制冷却器的温度，实现温度的降低。
3、半导体温度传感器：温度传感器是一种利用半导体材料的热敏特性进行温度监测的装置。
当温度变化时，半导体材料的电阻值会发生改变，从而引起电流的变化。
详解各种温度计原理介绍
详解各种温度计原理介绍（附图说明）温度计是测温仪器的总称，可以准确的判断和测量温度。
其制造的原理主要有以下几个方面：一是利用固体、液体、气体受温度的影响而热胀冷缩的现象；二是在定容条件下，气体（或蒸汽）的压强因不同温度而变化；三是热电效应的作用；四是电阻随温度的变化而变化；五是热辐射的影响等。
根据这些作用原理，目前已经开发出许多种类的温度计，下面就和小编一起看看个各种温度计的工作原理吧！1. 电阻温度计铂电阻温度计工作原理：利用导体或半导体的电阻值随温度变化而变化这一特性来测量温度或者与温度有关的参数。
工作特点：精度高，低漂移，测量围宽，一般用于低于600℃的温度测量。
2. 温差电偶温度计温差电偶温度计工作原理：利用温差电偶，将两种不同金属导体的两端分别连接起来，构成一个闭合回路，一端加热，另一端冷却，则两个接触点之间由于温度不同，将产生电动势，导体中会有电流发生。
因为这种温差电动势是两个接触点温度差的函数，所以利用这一特性制成温度计。
工作特点：根据两种金属材料的不同，温度计测量围也不同，如铜和康铜构成的温差电偶的测温围在200～400℃之间；铁和康铜则被使用在200～1000℃之间；由铂和铂铑合金（铑10%）构成的温差电偶测温可达千摄氏度以上；铱和铱铑（铑50%）可用在2300℃；若用钨和钼（钼25%）则可高达2600℃。
3. 指针式温度计指针式温度计工作原理：利用两种不同金属在温度改变时膨胀程度不同的原理工作的。
主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。
为提高测温灵敏度，通常将金属片制成螺旋卷形状。
当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度。
工作特点：温度显示直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求；可以直接测量各种生产过程中的-80℃～500℃围液体、蒸汽和气体介质温度。
电子体温计的工作原理
电子体温计的工作原理电子体温计是现代医疗领域中广泛应用的一种测量体温的工具。
相比于传统的水银温度计，电子体温计具有测量迅速、准确度高以及使用方便等优势。
本文将介绍电子体温计的工作原理，并探讨其技术背后的科学原理。
一、温度传感器电子体温计中最关键的部分是温度传感器。
它可以测量环境或物体的温度，并将温度转化为电信号，供电子体温计的其他部分进行处理。
常见的温度传感器有热电偶、半导体传感器和红外线传感器等。
1. 热电偶传感器热电偶传感器是一种利用两种不同金属之间的热电效应来测量温度的传感器。
当两种不同金属的接触处受到温度变化时，会产生电动势，利用电动势的变化可以推算出温度的变化。
热电偶传感器在电子体温计中应用较少，因为其灵敏度较低且对环境干扰较大。
2. 半导体传感器半导体传感器是目前电子体温计中常见的温度传感器。
它利用半导体材料的电阻与温度之间的关系来测量温度。
半导体材料的电阻会随着温度的变化而变化，通过测量电阻值的变化可以计算出温度的变化。
半导体传感器具有响应速度快、准确度高和成本低廉等优点，广泛应用于电子体温计中。
3. 红外线传感器红外线传感器是一种利用物体散发的红外线辐射来测量温度的传感器。
物体的温度与其辐射的红外线功率密切相关，因此通过检测红外线的强度可以估计物体的温度。
红外线传感器在电子体温计中得到了广泛应用，它具有非接触测量、测量速度快等优点，尤其适用于特殊环境或测量对象。
二、温度转换与显示温度传感器测量得到的温度信号通常是模拟信号，需要经过温度转换和数字化处理后才能呈现在显示器上。
1. 温度转换温度转换是将温度信号转化为标准电压或电流信号的过程。
通常采用的方法是将模拟信号经过运算放大器放大后，通过模数转换器（ADC）将模拟信号转换为数字信号。
2. 数字化处理将模拟信号转换为数字信号后，温度数值可以通过微处理器或专用芯片进行处理。
数字化处理包括温度校准、数据处理和存储等。
微处理器通常会对温度数值进行校准，确保测量结果精确可靠。
大学物理 实验6-8半导体温度计设计
实验6-8 半导体温度计的设计一、 实验目的(1)、了解半导体温度计的基本原理并设计半导体温度计。
(2)、了解非平衡电桥的工作原理及其在非电量电测量中的应用。
二、实验原理半导体温度计是利用半导体的电阻随温度的变化而发生急剧变化的特性而制作的。
因而测量半导体温度计的阻值就可以确定其温度，这种测量方法通常叫做非电量电测法。
半导体热敏电阻的阻值与温度的关系为exp(/)Rt A B T ，其中，A 、B 为与半导体热敏电阻有关的常数，T 为绝对温度。
半导体热敏电阻的电阻温度特性曲线为图6-25所示。
图6-25 半导体热敏电阻的电阻－温度曲线 图6-26 半导体热敏电阻的伏安特性曲线 由于采用非电量的电测法测量半导体材料的阻值，因此还需要了解半导体热敏电阻的伏安特性，其伏安特性曲线如图6-26所示。
其中在刚开始的一段特性曲线a 是线性的。
这是因为电流小时，在半导体材料上消耗的功率不足以显著的改变热敏电阻的温度，因而，这一段符合欧姆定律，当电流增加到使热敏电阻的温度高于周围介质的温度时，其阻值就下降，于是伏安特性曲线是bc 段。
要使热敏电阻用于温度测量，必须要求其阻值只随外界温度的改变而变化，与通过它的电流无关。
因此，其工作区域必须在伏安曲线的直线部分。
实验电路如图6-27所示。
图6-27 实验电路原理图图中G为微安计，R t为热敏电阻。
当电桥平衡时，微安计读数为零，此时满足R1/R2=R3/R t.。
若取R1＝R2，则R3的数值就等于R t的数值。
电桥平衡后，其中若某一臂的电阻发生变化（如R t），则平衡将受到破坏，微安计中将会有电流通过。
若电桥电压、微安计的内阻R g、电桥各臂电阻（R1、R2、R3）固定，则可以根据微安计的读数I g的大小计算出R t，再根据热敏电阻的电阻－温度特性曲线测量其对应的温度值，实现对温度的测量。
因此，为使半导体热敏电阻阻值标志温度值，试验中首先要选定电路中E、R1、R2、R3各量，选定方法如下：根据所设计的半导体温度计的测温范围t1～t2，由热敏电阻－温度曲线，查出对应的热敏电阻阻值的下限值R t1和上限值R t2，当热敏电阻阻值为R T1时，使电桥处于平衡状态（I g＝0）；若取R1＝R2、R3＝R T1，则R3就是热敏电阻处于测温量程下限温度的电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体温度计的工作原理及其优势
半导体温度计是一种基于半导体材料的温度测量设备，广泛应用于工业、医疗、军事和家用电器等领域。
它的工作原理基于半导体材料的温度特性，并具有许多优势，下面我将详细介绍半导体温度计的工作原理及其优势。
半导体温度计的工作原理是基于半导体材料的电阻温度特性。
在半导体材料中，电子在晶格中的运动会受到晶格振动的影响，当温度升高时，晶格振动增强，电子的迁移受到阻碍，从而使电阻增加。
因此，通过测量半导体材料的电阻变化，我们可以推断出温度的变化。
半导体温度计的工作原理还涉及到电流、电压和温度之间的关系。
通过在半导
体材料中施加一个稳定的电流，我们可以测量到电压的变化。
根据材料的特性和温度的变化，我们可以推导出电压与温度之间的关系，并由此计算温度的数值。
使用半导体温度计具有以下优势：
1. 精度高：半导体温度计具有很高的温度测量精度，通常可达到0.1摄氏度。
这使得它非常适用于需要高精度温度测量的应用领域，如科学研究实验室或制药行业。
2. 响应快：半导体温度计具有较快的响应速度，能够在短时间内获取到准确的
温度数据。
对于需要快速反应的应用，如电子设备的温度控制或故障诊断，半导体温度计是一种理想的选择。
3. 稳定性强：半导体温度计具有较好的长期稳定性，能够在较长的时间内提供
准确的温度测量结果。
这意味着在长期使用过程中，不需要频繁校准或更换设备，节省了维护和成本。
4. 尺寸小：半导体温度计通常具有小尺寸和轻量化的设计，便于安装和集成到各种设备中。
尺寸的减小也使得其可以在狭小空间中进行温度测量，这在一些紧凑型设备中具有重要意义。
5. 抗干扰能力强：半导体温度计对电磁干扰和机械振动的抗干扰能力强，在复杂环境下依然能够提供准确的温度测量结果。
这使得它适用于各种恶劣工作环境下的温度监测和控制。
总之，半导体温度计是一种基于半导体材料工作的温度测量设备，其工作原理基于半导体材料的电阻温度特性。
它具有高精度、快速响应、稳定性强、尺寸小和抗干扰能力强等优势，适用于各种温度测量和控制的应用领域。
在未来，随着半导体技术的不断发展，半导体温度计有望在更多领域发挥重要作用，并进一步提升其性能和功能。
