半导体洁净车间温湿度控制方案

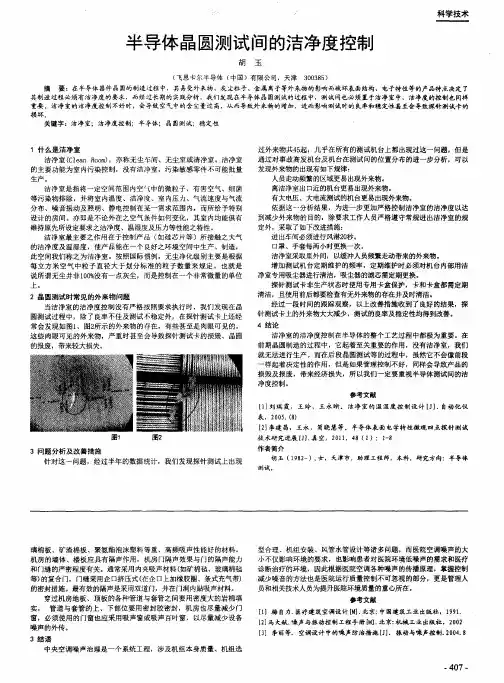

半导体晶圆测试间的洁净度控制
型合理、机组安装 、风管水管设计等诸多问题 ，而医院空调噪声的大 小不仅影响环境的要求 ，也影响患者对医院环境低噪声的需求和 医疗 诊断治疗的环境 ，因此根据医院空调各种噪声 的传播原理，掌握控制
减少噪音的方法 也是医院运行质量控制不可忽视的部分，更是管理人 员和相关技术人员为提升医院环境质量的重心所在 。
当洁净室的洁净度控制 没有严格 按照要求执行时 ，我们发现在晶 圆测试过程 中，除 了良率不佳及测试不稳 定外，在探针测试卡上还经 常会发现如 图１ 、图２ 所示的外来物的存在，有些甚至是 肉眼可见 的。 这些 肉跟可见 的外来物，严重时甚至会导致 探针测 试卡 的损毁 、晶圆
过外来物共４ ５ 起，几乎在所有 的测试机台上都出现过这一问题，但是 通过对事故高发机 台及机 台在测试问的位置 分布的进一步分析，可以 发现外来物的出现有如下规律： 人员走动频繁 的区域更易出现外来物 。 离洁净室出口近的机 台更易出现外来物 。 有大 电压、大 电流测试的机 台更易出现外来物 。 依据这 一分析结果，为进 一步更加严格控制洁净室的洁净度 以达 到减少外来物的 目的，除要求工作人员严格遵 守常规进出洁净 室的规 定外，采取 了如下改进措施 ： 进 出车间必须进行风淋２ ０ 秒。 口罩、手套每两小时更换一次。 洁净室采取里外间，以缓冲人员频繁走动带来的外来物 。 增加测试机台定期维护的频率 ，定期维护时必须对机 台内部用洁 净室专用吸尘器进行清洁 ，吸尘器的滤芯需定期更换。 探针测试卡非生产 状态时使用专用卡盒保护，卡和 卡盒都 需定期 清洁，且使用前后都要检查有无外来物的存在并及时清洁 。 经过一段时间的跟踪观察 ，以上改善措施收到了 良好的结果 ，探 针测试卡上的外来物大大减少，测试的良率及稳定性均得到改善 。
半导体集成电路净化间洁净度的控制-精选文档
半导体集成电路净化间洁净度的控制0引言近几十年来，半导体集成电路行业得到了迅猛发展，电子产品对生产环境的要求越来越高。
尤其是对洁净度的要求十分严格。
如何有效控制生产环境的洁净度也成为了提高产品质量和成品率的关键。
1人员的管理人是净化间内主要尘源之一。
尤其是工作人员在洁净环境中的活动，会明显地增加洁净环境的污染程度。
因此，要获得生产环境所需要的空气洁净度等级，对净化间的人员活动进行控制，是有效的途径和措施。
要把净化间各项规章制度真正落到实处，最关键就是人员的日常管理，把人员净化管理作为首要控制要素，所以应该针对净化间进出人员进行各项培训。
（1）对新入职人员进行净化间洁净知识培训。
（2）对操作人员在净化间操作设备，搬运物料的专项培训。
(3) 对所有进出净化间的人员进行衣着穿戴，进出制度的培训。
（4）对所有人员在净化间的日常行为规范的培训。
每项培训后，都要组织进行培训效果的评估和考核，使人员在意识上认知：人员是净化间内重要污染源，使大家在行动上能恪守相关的行为准则，比如：a. 所有人员必须建立一个净化间的概念，必须清楚地了解所有不规范的行为均有可能产生出废品，并列举出正确的净化间行为规范及不规范的行为的种类。
b.进入净化间时，必须按正确流程穿戴净化服、口罩、手套、净化鞋。
更换衣服时，必须防止干净的净化服拖到地面，或者和人员日常的非净化服装混放，造成净化服表面被沾污。
c.在净化间中,人员的说话、咳嗽、打喷嚏等都会使唾液从口罩与皮肤的缝隙处喷出而污染产品;在咳嗽或打喷嚏时,必须将头从产品处移开,打喷嚏后一般都要更换口罩;口罩一定要罩在鼻子上而不得戴在鼻下。
2 净化服、更衣室的管理更换净化服的最好方法就是要保证净化服外表尽可能少受到污染，更衣室一般分成三个区：预更区、更衣区、净化间入口区。
一个干净整洁的更衣室，能够很有效地保证净化间的洁净度，因此加强更衣室的管理非常有必要：首先，更衣室内必须干净整洁且有良好的通风，不能有任何异味。
江苏南京半导体制造无尘车间环境要求
江苏南京半导体制造无尘车间环境要求现在的半导体已达到纳米级，如果有细小灰尘污染，就会严重影响产品质量，甚至出现废品，所以集成电路半导体车间必须布置成无尘车间。
本文以EPC工程（总承包）集成服务商CEIDI西递的某项目为例，具体分析半导体制造无尘车间环境要求。
半导体制造无尘车间洁净度等级要求高,风量、温度、湿度、压差、设备排风按需受控,照度、洁净室截面风速按设计或规范受控，该项目无尘车间具体的环境参数设置如下：1、该无尘车间内的噪声级不大于65dB(A)。
2、垂直流洁净室满布比不小于60%，水平单向流洁净室不小于40%，以防止局部单向流。
3、无尘车间与室外的静压差不小于10Pa，不同空气洁净度的洁净区与非洁净区之间的静压差不小于5Pa。
4、补偿室内排风量和保持室内正压值所需的新鲜空气量之和。
5、保证供给无尘车间洁净室内每人每小时的新鲜空气量不小于40m3。
6、净化空调系统加热器设置新风，超温断电保护。
该项目对静电要求极其严格，对湿度的要求更高，因为过于干燥的厂房内极易产生静电，造成CMOS集成损坏，因此CEIDI西递将电子厂房的温度应控制在22℃左右。
相对湿度的目标值大约控制在30至50%的范围内，允许误差在±1%的狭窄的范围内，例如光刻区或者在远紫外线处理（DUV）区甚至更小，而在其他地方则放松到±5%的范围内。
细菌和其他生物污染（霉菌，病毒，真菌，螨虫）在相对湿度超过60%的环境中可以活跃地繁殖，一些菌群在相对湿度超过30%时就可以增长，所以CEIDI西递将湿度控制在处于40%至60%的范围之间时，可以使细菌的影响以及呼吸道感染降至最低。
而湿度低于30%则会让人感觉干燥，皮肤皲裂，呼吸道不适。
半导体制造无尘车间对环境洁净度、温湿度、振动、ESD、AMC 控制等都有一定的要求，相比其他工业洁净室，无论是生产集成电路器件、分立器件、光电半导体、逻辑IC、模拟IC、储存器......都有面积大、洁净等级高、温湿度控制精度高等特点。

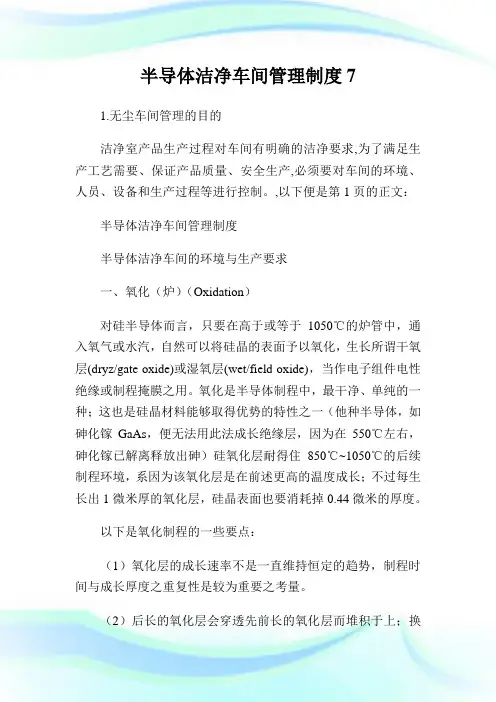

半导体洁净车间管理制度7.doc
半导体洁净车间管理制度71.无尘车间管理的目的洁净室产品生产过程对车间有明确的洁净要求,为了满足生产工艺需要、保证产品质量、安全生产,必须要对车间的环境、人员、设备和生产过程等进行控制。
,以下便是第1页的正文：半导体洁净车间管理制度半导体洁净车间的环境与生产要求一、氧化（炉）（Oxidation）对硅半导体而言，只要在高于或等于1050℃的炉管中，通入氧气或水汽，自然可以将硅晶的表面予以氧化，生长所谓干氧层(dryz/gate oxide)或湿氧层(wet/field oxide)，当作电子组件电性绝缘或制程掩膜之用。
氧化是半导体制程中，最干净、单纯的一种；这也是硅晶材料能够取得优势的特性之一（他种半导体，如砷化镓GaAs，便无法用此法成长绝缘层，因为在550℃左右，砷化镓已解离释放出砷）硅氧化层耐得住850℃~1050℃的后续制程环境，系因为该氧化层是在前述更高的温度成长；不过每生长出1微米厚的氧化层，硅晶表面也要消耗掉0.44微米的厚度。
以下是氧化制程的一些要点：（1）氧化层的成长速率不是一直维持恒定的趋势，制程时间与成长厚度之重复性是较为重要之考量。
（2）后长的氧化层会穿透先前长的氧化层而堆积于上；换言之，氧化所需之氧或水汽，势必也要穿透先前成长的氧化层到硅质层。
故要生长更厚的氧化层，遇到的阻碍也越大。
一般而言，很少成长2微米以上之氧化层。
（3）干氧层主要用于制作金氧半（MOS）晶体管的载子信道（channel）；而湿氧层则用于其它较不严格讲究的电性阻绝或制程罩幕（masking）。
前者厚度远小于后者，1000~1500埃已然足够。
（4）对不同晶面走向的晶圆而言，氧化速率有异：通常在相同成长温度、条件、及时间下，{111}厚度≥{110}厚度＞{100}厚度。
（5）导电性佳的硅晶氧化速率较快。
（6）适度加入氯化氢（HCl）氧化层质地较佳；但因容易腐蚀管路，已渐少用。
（7）氧化层厚度的量测，可分破坏性与非破坏性两类。
半导体洁净车间管理制度
半导体洁净车间管理制度半导体洁净车间的环境与生产要求一、氧化（炉）（Oxidation）对硅半导体而言，只要在高于或等于1050℃的炉管中，通入氧气或水汽，自然可以将硅晶的表面予以氧化，生长所谓干氧层(dryz/gate oxide)或湿氧层(wet/field oxide)，当作电子组件电性绝缘或制程掩膜之用。
氧化是半导体制程中，最干净、单纯的一种；这也是硅晶材料能够取得优势的特性之一（他种半导体，如砷化镓GaAs，便无法用此法成长绝缘层，因为在550℃左右，砷化镓已解离释放出砷）硅氧化层耐得住850℃~1050℃的后续制程环境，系因为该氧化层是在前述更高的温度成长；不过每生长出1微米厚的氧化层，硅晶表面也要消耗掉0.44微米的厚度。
以下是氧化制程的一些要点：（1）氧化层的成长速率不是一直维持恒定的趋势，制程时间与成长厚度之重复性是较为重要之考量。
（2）后长的氧化层会穿透先前长的氧化层而堆积于上；换言之，氧化所需之氧或水汽，势必也要穿透先前成长的氧化层到硅质层。
故要生长更厚的氧化层，遇到的阻碍也越大。
一般而言，很少成长2微米以上之氧化层。
（3）干氧层主要用于制作金氧半（MOS）晶体管的载子信道（channel）；而湿氧层则用于其它较不严格讲究的电性阻绝或制程罩幕（masking）。
前者厚度远小于后者，1000~1500埃已然足够。
（4）对不同晶面走向的晶圆而言，氧化速率有异：通常在相同成长温度、条件、及时间下，{111}厚度≥{110}厚度＞{100}厚度。
（5）导电性佳的硅晶氧化速率较快。
（6）适度加入氯化氢（HCl）氧化层质地较佳；但因容易腐蚀管路，已渐少用。
（7）氧化层厚度的量测，可分破坏性与非破坏性两类。
破坏性量测是在光阻定义阻绝下，泡入缓冲过的氢氟酸（BOE，Buffered Oxide Etch，系HF与NH4F以1：6的比例混合而成的腐蚀剂）将显露出来的氧化层去除，露出不沾水的硅晶表面，然后去掉光阻，利用表面深浅量测仪，得到有无氧化层之高度差，即其厚度。
芯片测试厂无尘车间温湿度管控标准
在当今数字化和智能化的时代，芯片测试厂的无尘车间温湿度管控标准显得尤为重要。
作为关乎芯片质量和性能的重要环节，无尘车间温湿度的标准化管理对整个芯片生产过程起着至关重要的作用。
在本篇文章中，我们将对芯片测试厂无尘车间温湿度管控标准进行全面评估，并探讨其深度和广度，以期为读者提供一篇有价值的文章。
1. 高质量、深度和广度的评估我们来评估无尘车间温湿度管控标准的高质量、深度和广度。
无尘车间作为芯片生产的关键环节，其温湿度管控标准应当具有高质量，即能够确保芯片生产过程中的温湿度稳定性和可控性。
针对无尘车间的实际使用需求，其温湿度管控标准还应当具有深度和广度，即既能够满足基本的温湿度控制要求，又能够适应不同芯片生产环境的需求，并对不同温湿度参数进行全面和深入的考量。
2. 从简到繁、由浅入深的探讨接下来，我们将从简到繁、由浅入深地探讨芯片测试厂无尘车间温湿度管控标准。
我们将从基本的温湿度控制要求出发，逐步展开无尘车间温湿度控制的重要性、影响因素和标准化管理的必要性。
随后，我们将深入分析无尘车间温湿度控制的技术要求、监测装置和管控策略，以期为读者提供全面的、深入的理解。
3. 指定主题文字的多次提及在文章中，我们将多次提及“芯片测试厂无尘车间温湿度管控标准”，以确保读者在阅读过程中能够始终聚焦于这一主题，加深对其内容的印象和理解。
通过对这一主题的多次提及，我们将帮助读者更好地理解无尘车间温湿度管控标准的重要性、技术要求和管理策略。
4. 包含总结和回顾性内容在文章的结尾部分，我们将对无尘车间温湿度管控标准进行总结和回顾，以确保读者能够全面、深刻和灵活地理解这一主题。
通过总结和回顾性的内容，我们将帮助读者梳理和巩固对无尘车间温湿度管控标准的理解，并为其在实际工作中应用这一知识提供支持。
5. 个人观点和理解的共享我们将共享个人观点和理解，对无尘车间温湿度管控标准进行进一步的解读和思考。
通过个人观点和理解的共享，我们将为读者提供启发和思考，激发其对这一主题的兴趣和热情。
芯片测试厂无尘车间温湿度管控标准
芯片测试厂无尘车间温湿度管控标准芯片测试厂无尘车间温湿度管控标准1. 引言芯片测试是芯片生产过程中关键的一环，而无尘车间的温湿度管控对于芯片测试的稳定性和准确性至关重要。
本文将从芯片测试厂无尘车间温湿度管控的标准、重要性以及实施方法进行探讨，以帮助读者更好理解无尘车间温湿度管控的必要性和关键要点。
2. 芯片测试厂无尘车间温湿度管控标准的重要性2.1 稳定性保证芯片测试是非常精细的工序，任何微小的温湿度波动都可能对测试结果产生不可忽视的影响，因此无尘车间温湿度的稳定性保证是必不可少的。
通过制定严格的温湿度标准，可以确保芯片测试环境的稳定性，提高测试结果的准确性和可信度。
2.2 设备寿命延长芯片测试设备是昂贵且精密的仪器，温湿度波动过大会导致设备的老化和损坏，进而降低生产效率和增加维护成本。
通过实施严格的无尘车间温湿度管控标准，可以有效延长设备的寿命，降低维护成本。
2.3 产品质量提升温湿度是芯片测试结果稳定性和准确性的重要因素，对于确保产品质量具有重要意义。
通过控制无尘车间的温湿度，可以降低测试误差，提高产品的一致性和稳定性，进而提升产品的质量。
3. 芯片测试厂无尘车间温湿度管控标准的实施方法3.1 温度控制在无尘车间中，温度的控制是非常重要的。
一般来说，温度应保持在20°C至25°C之间，以确保芯片测试过程的稳定性和准确性。
为了达到这一目标，可以采用空调系统、温度传感器和自动控制系统等技术手段，实施温度的自动调节和监控。
3.2 湿度控制湿度是另一个需要重点关注的因素。
在芯片测试过程中，湿度过高可能导致芯片的漏电和损坏，而湿度过低则可能引起静电放电和组装不良。
无尘车间中的湿度应控制在40%至60%之间。
可以通过湿度控制设备和湿度传感器等手段实施湿度的精确监控和调节。
3.3 空气净化无尘车间的空气质量对于芯片测试的结果具有重要影响。
空气中的颗粒物应控制在一定数量以内。
可以采用过滤器、静电除尘器等设备，有效去除空气中的颗粒物，确保无尘车间的空气质量。
洁净车间温度标准
洁净车间温度标准一、温度范围洁净车间的温度应控制在一定范围内，以保证生产过程中的产品质量和操作人员的舒适度。
根据不同行业和生产工艺的要求，洁净车间的温度范围可能有所不同。
一般来说，常见的温度范围有22℃-26℃、20℃-24℃、18℃-22℃等。
在选择合适的温度范围时，应考虑生产工艺、产品特性、操作人员的身体状况以及气候条件等因素。
二、湿度控制洁净车间的湿度控制对于减少尘埃颗粒、防止静电产生以及保障产品质量具有重要意义。
一般来说，洁净车间的湿度应控制在40%-60%之间。
湿度过低会导致空气干燥，容易产生静电，对产品质量产生影响；湿度过高则会导致空气中水分含量增加，从而使得尘埃颗粒增多，影响洁净度。
因此，在洁净车间中应保持适宜的湿度水平，以保证生产过程中的顺利进行。
三、洁净度要求洁净车间对空气洁净度有着严格的要求，以防止尘埃颗粒对产品产生污染。
根据不同行业和产品要求，洁净车间的洁净度等级可能有所不同。
在选择合适的洁净度等级时，应考虑生产工艺、产品特性、操作人员的身体状况以及气候条件等因素。
同时，为了达到所需的洁净度等级，需要对洁净车间的布局、设备、材料等方面进行合理设计和选择。
总之，洁净车间温度标准的制定应综合考虑温度范围、湿度控制和洁净度要求等因素。
通过合理的温度控制和湿度调节，可以创造一个适宜的生产环境，提高产品质量和操作人员的舒适度。
同时，为了达到所需的洁净度等级，需要采取一系列措施来减少尘埃颗粒的产生和传播。
这些措施包括合理布局生产设备、选择符合要求的材料和设备、定期清洁和维护等。
通过这些措施的实施，可以确保洁净车间的空气质量符合要求，从而保证生产过程中的顺利进行和产品质量的稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体洁净车间温湿度控制方案
一、温度控制
1.1设定温度范围：根据生产工艺要求，设定适宜的温度范围。
一般来说，半导体洁净车间的温度应保持在22℃-26℃之间。
1.2温度调控：通过空气调节系统，实时监测车间的温度，并根据需要进行调控。
可以采用自动控制或手动控制方式。
1.3温度均匀性：为保证车间的温度均匀性，应合理布置温度传感器，并定期进行校准和维护。
二、湿度控制
2.1设定湿度范围：根据生产工艺要求，设定适宜的湿度范围。
一般来说，半导体洁净车间的湿度应保持在45%-60%之间。
2.2湿度调控：通过空气调节系统，实时监测车间的湿度，并根据需要进行调控。
可以采用加湿器、除湿器等设备进行调节。
2.3湿度均匀性：为保证车间的湿度均匀性，应合理布置湿度传感器，并定期进行校准和维护。
三、空气洁净度控制
3.1空气过滤：通过高效过滤器（HEPA）和超高效过滤器（ULPA）等设备，过滤空气中的尘埃和微生物等污染物。
3.2洁净室设计：合理设计洁净室的空间布局和气流组织，减少空气乱流和污染。
3.3洁净服：要求工作人员穿着洁净服，并严格限制进入洁净区的人员数量，以减少污染。
四、气流组织
4.1送风与排风：合理设计送风和排风系统，确保洁净车间的气流组织合理、稳定。
4.2避免涡流区：避免在洁净室内形成涡流区，以免污染物在涡流区内积聚。
4.3气流监控：通过气流传感器等设备，实时监测车间的气流情况，确保气流组织符合要求。
五、监测与控制
5.1监测设备：配备温度、湿度、空气洁净度等监测设备，实时监测车间的环境参数。
5.2数据记录与分析：记录并分析环境参数的变化情况，以便及时发现问题并进行调整。
5.3控制策略：根据监测数据，制定相应的控制策略，如调整空调系统的运行参数、更换过滤器等。
六、设备维护
6.1定期检查：定期对空调系统、过滤器等设备进行检查和维护，确保其正常运行。
6.2更换滤网：定期更换高效过滤器和超高效过滤器等滤网，防止堵塞和失效。
6.3维护记录：记录设备的维护情况，确保设备的维护和管理到位。
七、人员管理
7.1培训与教育：对工作人员进行环保意识和安全培训，提高他们的环保意识和安全意识。
7.2人员进出管理：严格控制人员进出洁净车间，并对其进行必要的消毒和净化处理。
7.3工作纪律：要求工作人员遵守工作纪律，不得在洁净室内吸烟、饮食等行为。
八、应急处理
8.1应急预案：制定应急预案，明确应对突发环境事件的流程和方法。
8.2备用设备：备用设备应定期进行检查和维护，以确保在突发情况下能够及时投入使用。
