流量计现场在线计量校准方法
CJT3642021管道式电磁流量计在线校准要求高清.pdf
CJT364-2021管道式电磁流量计在线校准要求高清.pdf 1、中华人民共和国城镇建BJ设行业标准管道式电磁流量计在线校准要求Onlinecalibrationrequirementforpipingelectromagneticflowmet er2021-04-18发布2021—10-01实施中华人民共和国住房和城乡建设部发布目IJ罱cj／x364—2021本标准根据GB／T1．1—2021给出的规则起草。
本标准由住房和城乡建设部标准定额讨论所提出。
本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。
本标准负责起草单位：中国城镇供水排水协会设备材料工作委员会。
本标准参与起草单位：国家水大流量计量站、长春水务(集团)有限责2、任公司、广州市自来水公司、上海申波自来水物探工程技术有限公司、大连市自来水集团有限公司、开封仪表有限公司、上海威尔泰工业自动化股份有限公司、科隆测量仪器(上海)有限公司、余姚银环流量仪表有限公司、深圳市拓安信自动化仪表有限公司、上海迪华科技有限公司、郑州市自来水总公司。
本标准主要起草人：苗豫生、宋雪峰、邓慧莉、陆浩亮、孙健、魏敏杰、沈磊、朱迅华、宋建军、朱家顺、詹益鸿、邵旭东。
1范围管道式电磁流量计在线校准要求CJ ／T364—2021本标准规定了管道式电磁流量计(简称电磁流量计)在线校准的术语和定义、校准要求。
本标准适用于满管流的电磁流量计在线校准。
2规范性引用文件3、以下文件对于本文件的应用是必不行少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括全部的修改单)适用于本文件。
GB17167用能单位能源计量器具配备和管理通则JJG1030超声流量计3术语和定义以下术语和定义适用于本文件。
3．1标准表standardmeter基于时差法原理、用于校准电磁流量计的外夹式超声流量计。
3．2标准管段standardpipeline与电磁流量计相联接的、适合标准表安装的、尺寸稳定的一段管道。
DN40流量计定量控制仪校准操作A24
校准及操作说明对于在实际应用中调节流量计流量的参数设置操作如下：1.显示窗口说明：（按键各窗口切换显示）第一排窗口首位无显示符号，表示总的累积流量。
第一排窗口首位显示F，表示分累积流量，定量加料时可按切换到次状态下。
第一排窗口首位显示d,显示当前设定的定量值2.定量值设置操作按住设置键2秒以上不松开，进入设置状态，仪表显示第1个参数的符号“”松开手，然后按键，进入定量值设置状态。
通过键移动修改位（哪位闪烁表示可以修改那位参数），键增值、键减值，设置好要加入的液体的量，设好后按存入数据。
再按键，返回到原始状态。
3.参数设置方法（流量传感器系数）按住设置键2秒以上不松开，首先显示“”松开手，然后按一下键仪表显示“”状态, 此状态为仪表参数（即流量传感器系数）设定状态。
按键进入设置状态，通过键移动修改位（哪位闪烁表示可以修改那位参数），键增值、键减值，设置修改仪表参数，设好后按存入数据。
再按键，直到返回到显示状态。
注：仪表参数直接影响到计量的准确性，非操作人员切勿随意改动。
(出厂参数已设置好，可以根据现场需要决定是否需要调整)4.定量校准方法在实际使用中，由于现场条件的影响，流量计一般都需要现场校准，达到准确测量的目的。
校准方法如下，举例说明：如仪表参数（仪表“”状态选项下）为“78.50”。
此系数与流量的大小有密切的关系。
我们可以通过修改这个数值的大小来调节流量的大小。
如流量比实际测量值大，即流量计多计量，可根据多计量的百分比，相应的增大此系数。
例如：起始“000000.00”位置显示数值为“78.50”，在实际测量中测得52kg，而流量计设定值为50Kg，即多计量2/52=0.04％。
通过计算我们可将系数改为“75.36”。
计算方法为: [78.50X （1－0.04）]＝75.36.反之，如果实际测量值为48Kg，而流量计设定值为50Kg，即流量少计量，可将系数改为：[78.5 X（1＋0.04）]＝81.64。
超声波流量计校验方法
超声波流量计校验方法宝子！今天咱们来唠唠超声波流量计的校验方法哈。
一、零点校验。
这就像是给流量计定个初始值呢。
把管道里的流体都放空，让流量计处于没有流量通过的状态。
然后查看流量计显示的数值，正常情况下应该是接近零的。
要是偏差比较大，那可就得调整一下啦。
就像给一个刚睡醒迷迷糊糊的小宝贝纠正姿势一样，得让它从最基础的状态就准确起来。
二、标准表比对法。
这个方法可就像是找个学霸来和它作比较呢。
找一个已经校准过的、精度更高的标准流量计，把它和要校验的超声波流量计安装在同一段管道上。
让流体在管道里正常流动，然后同时记录两个流量计的读数。
如果两个读数相差在允许的误差范围内，那咱这个超声波流量计就还挺靠谱的。
要是差得太多，那就得好好检查检查是哪里出问题喽。
这就好比两个人参加同一场考试，答案要是差太多，肯定有一个是有状况的。
三、容积法校验。
这就有点像给它来个大考验啦。
找一个已知容积的容器，比如说大水箱之类的。
先把容器里的水排空，然后让超声波流量计计量流入这个容器的水量。
当容器被装满的时候，看看流量计显示的流量数值计算出来的水量和容器实际的容积是不是差不多。
要是不一样，那就要调整流量计的系数之类的啦。
就像是给它一个具体的任务量，看它能不能完成得漂亮。
四、流速法校验。
这种方法呢，就是通过测量管道内的流速来校验。
我们可以用一些专门测量流速的仪器，像流速仪之类的。
在管道的几个不同位置测量流速，然后根据管道的横截面积算出流量。
再和超声波流量计显示的流量对比。
如果不一样，那也得找找原因，是超声波流量计的传感器安装有问题，还是它本身的计算程序有小毛病呢？这就像是从不同的角度去审视一个人的能力一样，多方面考察才能更准确。
校验超声波流量计虽然有点小复杂，但只要按照这些方法来，就可以让它好好工作，准确测量流量啦。
宝子，你要是还有啥不明白的，随时再问我哦。
。
质量流量计在线校准方法
二、标准表法科里奥利质量流量计在线校准规范简介
9 校准结果 校准记录格 式校 准证书格式 不确定度评定实例见规范附件 复校时间间隔 建议： 优于0.5级：≤1年， 0.5级及以下：≤ 2年。 实际复校时间间隔：由流量计的使用状况、 性能等实际工况— 决定复校时间间隔。
二、标准表法科里奥利质量流量计在线校准规范简介
7 校准项目 示值误差/重复性的校准。
（1） 校准方法 A. 校准前准备
将在线装置移至校准现场，确认其外观正常、连接稳固、 电源断开、阀门处于关闭状态。
将在线装置与在线的被校流量计入口或出口串联连接，确 认整个管道及接口牢固无泄漏。
确认压力变送器、信号处理与控制系统、调节阀等设备与 电源连接正常，若被校流量计有多种输出信号，建议首选 脉冲/频率信号进行校 准。开启信号采集与处理系统电源 。
一、标准表法质量流量计在线校准装置的研究
（3）、校准系统
一、标准表法质量流量计在线校准装置的研究
4、“ 撬装标准装置”试验数据分析 “ 撬装标准装置”开发研制过程中，我们分别以“撬
装 标准装置”的单流量计校准模式、双流量计并联校准模 式， 与一台准确度为0.15级的CMF400型质量流量计进行 在线比对 。并采用“撬装标准装置” 上的二台流量计进行自我比对 （ 双流量计串联模式），试验结果见表2。
7
一、标准表法质量流量计在线校准装置的研究
图1 “ 撬装标准装置” 组装 图
8
一、标准表法质量流量计在线校准装置的研究
图2 PID及控制图
9
一、标准表法质量流量计在线校准装置的研究
（2）校准模式 “ 撬装标准装置”采用三种校准模式实现对在线质量流
量 计进行校准或比对：
在线校准液体流量计示值误差测量不确定度评定
在线校准液体流量计示值误差测量不确定度评定【摘要】本文选择的主标准器是标准金属量器，为了能够准确的校验燃油加油机的结果，本文采用的方法是容积对比法，能够使结果更加精准。
本文在评定结果时，围绕的角度众多，主要集中在重复性测量、燃油加油机等方面。
【关键词】标准金属量器;不确定度;在线流量计引言计量对于工业生产活动来说，是一项必不可少的工作流程，其作用十分显著，地位十分重要。
在计量中，存在许多科学技术，其中最重要的一项就是流量计量，其产生的作用非常明显，并且其涉及的范围也十分广泛，不仅可以运用在国防建设中，同时也涉及国民经济的各个行业，其扮演的角色众多，并且作用突出，将流量工作做好，才能够确保各行各业的生产效率得到稳步提升，也只有将流量工作更加完善，才能够有效的提升产品品质，促进各行各业得到健康良好的发展。
1 液体流量计在线校准方法目前，我国市场上存在的液体流量计众多，种类丰富，功能众多，这些不同种类的流量计都得到了人们的广泛使用，在各行各业都能见到它们的身影，不同领域使用的流量计不同，并且，各类的校准方法也有所差别，然而目前使用的校规范却并没有得到有效的完善，在开展校准行为时，都是将流量作为依据，开展相应的规程工作。
1.1 标准容积法使用此类方法时，第一步则是需要对流量进行操作，操作人员需要调节流量，将其流量点进行管理控制，确保其符合规范内，以此才能进行准确的校准。
接下来的一步则是对流量计进行管理，首先关闭其截止阀，值得注意的是，在操作时必须要确保下游处存在预留口，在预留口内会使用软管进行操作，确保流量计和金属量器相连接，连接成功后，则需要打开截止阀，然后让液体流入标准金属器内部，让其全部注满标准液体。
当液体注入完成后，此时需要关闭截止阀，防止液体溢出，当成功关闭截止阀后，就需要做出对比。
比较的对象包含两个，一个时标准金属器示值，另一个是累计流量，将这两者进行对比，能够准确计算出示值数值，判断其误差范围以及计算出准确的误差值。

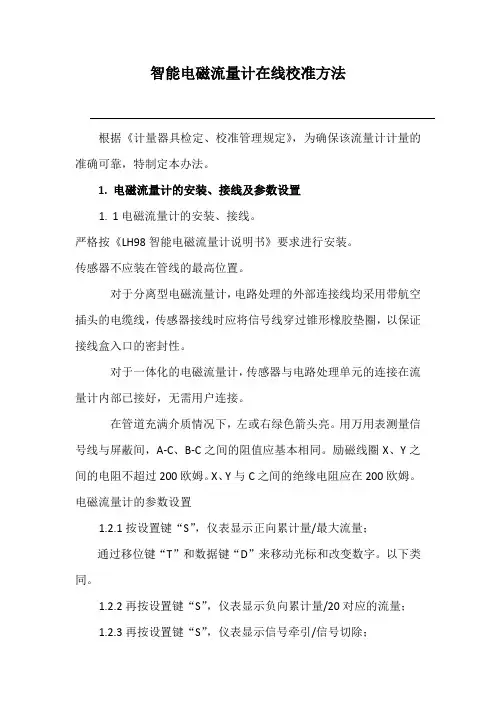

智能电磁流量计在线校准方法
智能电磁流量计在线校准方法根据《计量器具检定、校准管理规定》，为确保该流量计计量的准确可靠，特制定本办法。
1. 电磁流量计的安装、接线及参数设置1.1电磁流量计的安装、接线。
严格按《LH98智能电磁流量计说明书》要求进行安装。
传感器不应装在管线的最高位置。
对于分离型电磁流量计，电路处理的外部连接线均采用带航空插头的电缆线，传感器接线时应将信号线穿过锥形橡胶垫圈，以保证接线盒入口的密封性。
对于一体化的电磁流量计，传感器与电路处理单元的连接在流量计内部已接好，无需用户连接。
在管道充满介质情况下，左或右绿色箭头亮。
用万用表测量信号线与屏蔽间，A-C、B-C之间的阻值应基本相同。
励磁线圈X、Y之间的电阻不超过200欧姆。
X、Y与C之间的绝缘电阻应在200欧姆。
电磁流量计的参数设置1.2.1按设置键“S”，仪表显示正向累计量/最大流量；通过移位键“T”和数据键“D”来移动光标和改变数字。
以下类同。
1.2.2再按设置键“S”，仪表显示负向累计量/20对应的流量；1.2.3再按设置键“S”，仪表显示信号牵引/信号切除；1.2.4再按设置键“S”，仪表显示P1 流量值/流量系数；1.2.5再按设置键“S”，仪表显示P2 流量值/流量系数；1.2.6再按设置键“S”，仪表显示P3 流量值/流量系数；1.2.7再按设置键“S”，仪表显示P4 流量值/流量系数；1.2.8再按设置键“S”，仪表显示P5 流量值/流量系数；1.2.9再按设置键“S”，仪表显示正向累计量/最大流量；1.2.10按“R”键，退出设置，显示当前累计量和瞬时流量。
注：1）. P1-P5为流量近五段非线性修正，如无修正，P1设为0000.00和流量系数，P2设为最大流量和流量系数。
2）. 励磁开路时仪表显示“QO”；空管时仪表显示0.0，红灯报警亮。
3）. 设置结束后必须按“S”键保存，再按“R”键退出。
2. 便携式超声波流量计的安装、使用在线校准采用便携式超声波流量计进行，安装要求为：当管径小于300mm，选用标准小探头，采用V法安装；当管径大于300mm，选用标准大探头，采用Z法安装。
流量计校准方法
流量计校准方法
流量计是一种用于测量液体或气体流量的仪表，其校准是确保测量结果准确可靠的重
要环节。
下面详述流量计校准方法。
一、质量校准
流量计的质量校准是根据标准液体或气体的密度与体积比例计算流量，然后根据流量
计实际测量显示的读数与计算值的偏差进行校准。
具体步骤如下：
1.选用标准液体或气体及其计量器，并在流量计上接入校准装置;
2.通过观察流量计读数或校准装置显示的数字，读取实际流量;
3.将实际流量和标准液体或气体的密度进行计算，得出理论流量;
4.比较实际流量和理论流量的偏差，调节流量计，直至误差达到规定范围。
二、容积校准
流量计的容积校准是基于容积单位（如升、立方米等）量化液体或气体流量，利用标
准容积器的容积确定流量计的测量准确性。
具体步骤如下：
三、比较校准
流量计的比较校准是将待校准的流量计与已经校准过的标准流量计进行比较，以确定
待校准流量计的测量准确性。
具体步骤如下：
总结：
流量计校准是确保测量准确可靠的重要步骤。
通过质量校准、容积校准和比较校准三
种方法可以确定流量计的测量准确性。
进行校准时，应根据具体情况选择合适的校准方法，以确保测量结果的准确性。
质量法在线校准液体流量计的方法探讨
质量法在线校准液体流量计的方法探讨( 苏州市计量测试研究所 流量容量检测室，江苏 苏州 215218)成 伟［摘 要］ 文章介绍了质量法在线校准液体流量计的一般方法，详细阐述了在线校准前和校准过程中的特殊要求和注意 事项，结合实际给出了在线校准的相关说明; 并以质量法在线校准科氏力质量流量计为例，参照 JJG 1038—2008 《科里 奥利质量流量计》，给出了测量数据和不确定度评定。
［关键词］ 液体流量计; 在线校准; 质量法度，换算成标 准 体 积 流 量，从 而 实 现 校 准。
图 1 中，容器 1 作为暂存液体用 ( 在流量稳定前) ; 容器 2 作 为称量流过被测流量计的累积流量用。
1 液体流量计在线校准方法目前，液体流量计的在线校准主要有质量法、容 积法和超声波流量计比对法。
由于在线校准的复杂性 和目前技术条件的限制，国家的检定规程或技术规范 对此也涉及较少 ( JJG 1030—2007 《超声流量计》 检 定规程的附录 B ———超声流量计在使用现场的在线检 定，具有很好的学习和指导意义 ) ，但 是，在 线 校 准 具有与应用条件近似一致的特点，因而是保证液体流 量计计量特性最有效的方法之一。
本文从现场校准角 度，阐述质量法在线校准液体流量计的一般方法和注 意事项，并以质量法在线校准液体科氏力质量流量计 为例，给出测量数据和不确定度评定。
图 1 液体流量计在线校准简图3. 2 校准方法2 校准设备 ( 见表 1)( 1) 按被测流量计的说明书，设置流量计累积流 量分辨率符合校准要求，使一次称量量不少于流量计分辨单位 的 1000 倍 ( 此 时，按 均 匀 分 布 考 虑，由 流 量计分辨率引入的不确定度为 0. 058% ) 。
表 1 主要校准设备及要求表设备名称 准确度 / 最大允许误差衡器组 液体密度计 电子秒表 玻璃温度计 大气压力表Ⅲ 级以上± 0. 0004g / cm 3± 0. 5s / d ± 0. 1℃ ± 1. 0hPa( 2) 选用合适的衡器称量容器 2 的质量 m 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流量计现场在线计量校准方法摘要：本文介绍了目前国内外各种流量仪表不能在线检测的现状，并对其在线校准方法进行了研究，并对其工作原理、特性进行了分析。
针对便携式超声波流量计精度高、安装方便的特点，采用现场比对技术，在水利领域内进行校准。
技术研究，着重介绍了液流计实流在线校准的便携超声波流量计的技术要求、测量过流、程序及计算方法。
为进一步有效地进行计最校验工作奠定了坚实的基础，为水利部门计量值的溯源工作提供了技术保障。
关键词：液流；联机校准；现场比对；便携式超声波流量计1流量计的计量与校准水资源计量是实施宏观调控、微观管理的一项重要、基础性技术手段，而过去水利部门的计量基础较差，有关技术标准、标准化装置、量值传递、溯源等问题十分突出。
国内流量计测量仪器数量较多，但目前普遍缺乏仪表校准设备，特别是管道流量计的在线校验和校验制度尚属空白，计量精度和权威性有待解决[1]。
按照《中华人民共和国强制性标准GB17167-2006 《能源计量设备配置与管理通则》（GB17167-2006）》等有关计量法规规定，作为结算设备，必须定期进行计量。
然而，规范中规定的计量周期无法保证在用流量计量的精确度。
许多流量计在使用环境、介质等因素的影响下，往往在未达到校验周期之前就已超差，必须采取现场校验的方法，以确保流量测量的正确性。
校准有时也称为校正或检查。
过去，流量计行业中对流量值的传输特性进行了“校准”，而在水利行业中，人们把“校准”叫做“率定”，而用户对其精度的校正过程叫做“校验”，而现在，这种方法逐渐统一起来，改为“校准”。
流量计流量的校准有两种，一种是直接法，一种是间接法，另一种是离线校准，另一种是现场的在线校准。
所谓“实流校准法”，是指将实际的液体通过一个被校验仪，然后用另一种标准设备（如标准流量计或流量标准计）来检测液体的流量，并将其与所检测仪器的流量进行对比。
实流定标法所得到的流量值具有较高的精度和可靠性，适用于电磁流量计、容积式流量计、涡轮流量计等流量计，而目测则是测量标准流量的一种手段。
在仪表出厂之前，厂家都采用实流校准方法，在流量校准设备（有时简称流量校准设备或流量校准设备）上进行流量量值的传输。
流量校准标准装置是根据相关标准和检验规范而设立，经国家指定的专业机构认可，能够作为流量量值传输的仪器，是能够提供流量量值的校准仪器，它的量值可以追溯到全国的质量、时间和温度[2]。
从计量学的角度来看，在线实流校验最符合测量的准确性一致性、溯源性和试验性。
干式定标是通过测量流动面积、结构尺寸和磁通密度 B等参数来确定流量的间接校准方法。
二十世纪七十年代，日本《应用电磁流量计测量流量的方法》（JISZ8764-1975）中提出了一种用于解决大直径电磁流量计不能进行实流校正的定标方法；自20世纪九十年代中期以来，全球知名的电磁流量计生产商纷纷研制了专门的检测设备，90年代末，英国 Kent公司研制了 CalMaster检验仪，德国 Krohne公司于2002年回水业市场推出了 MagCheck EmagCheck （MagCheck）式流量计检验仪。
目前，国内已有一些关于干校准的研究，例如浙江大学的主要工作是：涡电场测量法和面权函数法的测量原理、特点和实现；上海地区开展了“在线检测方法”的研究，并积累了大量的检测经验，目前，上海水务部门正在制定《电磁流量仪在线校验规范》的地方性行业标准；广州市水务局还制定了《管道式电磁流量计在线校准规程》（征求意见稿），并制定了中华人民共和国城市建筑行业标准[3]。
然而，于法校准多用于检查或判断电磁流量计的相关技术参数的改变对其测量精度的影响。
由于该方法不能直观地反映出输水管的回水量。
2现场校准的方法和设备在河流和湖泊中，管道测量装置多为电磁流量计和超声波流量计，而测量流量的各种传感器（包括涡轮、差压、容积、质量等）都是安装在管路中的，不方便拆装，也不方便拆卸，比如大流量输水管不允许断流，大口径流量计的设备安装复杂，体积大，重量大，难以运送和检验。
流量计在水表和公用工程中得到了广泛的应用，并按照要求在控制条件下进行操作，并对其进行定期的校验[4]。
随着流量大、管径大流量的不断增加，如何实现现场实流的实时校准就显得尤为重要。
因此，对水利工程中的在线校准技术进行研究是十分必要和具有挑战性的。
流量计的现场校验和校验，其实就是对流量计、前后连接管道、介质流动状态等进行现场测试操作，国内至今还没有一套规范，现场在线校准技术与技术的研究有望为流量计在线检定开拓出一个可供借鉴与参考的有效途径[5]。
2.1现场校准和常用校准设备现有的现场在线校准方法有：流量校准法和示踪法；标准校准法按固定校准基法和移动校准法，系统见图1。
图1 现场流量校准方法体系2.1.1基准流量基准设备(1)一种标准容积管道通常，通过一组容积管式流量标准装置及对应的开关闸阀，实现了流量计的定时循环在线校准。
从图2可以看出，关闭阀门1开2的液体通过待校正的流量表进入一个标准容积管道，以达到在线校准的目的。
我国石油交易的计量基本上采用了此方法。
图2 标准体积管在线校准流量计(2)一种标准的仪表固定安装式标准流量计的结构类似于图2，不同之处在于将标准容积式流量计替换为标准容积式流量计。
显然，在基础流量标准装置中，要在管路中预留更多的连接线、开关控制阀等附属设施，一些型号的流量计购置成本比较低，但是其附属设施的购置成本会远远高于流量计自身的购置成本，这样的现场校准装置，实在是太现实了！这在大多数的排水管中都没有[6]。
2.1.2流动标准设备移动型和基础型的基本一样，除了标准的设备是由专门的车辆或挂车来装载，移动的车辆流量标准装置具有很高的灵活性，便于现场检查，但是设备的成本比较高。
我国采用流动式容积管对流量计进行现场校准已经有20多年的历史，在上海自动化仪器一厂也有过一次成型车用球形容积管的经验[7]。
空军油料研究院研制的JLC-A型联机校验设备，配备DN50、DN100高精度涡轮流量计，可对12-100米/小时的航油流量进行校准，并配备了电脑辅助检测和文件管理系统。
2.2跟踪在国外，采用示踪法对流量计进行现场校准已经非常成熟，70年代颁布了ISO2975-（1~7）《封闭管道中水流量测量--示踪法》，其中对使用放射性示踪剂或无放射性示踪剂的具体操作和要求作了详细的说明。
示踪法的工作原理主要有两种：一种是定速注入法（亦称稀释），即将一种示踪剂均匀地注入到管线中，并用该方法测定了该示踪剂在管线上的稀释率，并用扩散稀释理论进行了计算[8]；二是对示踪剂进行瞬间注入，再通过测量其在一定距离内所需要的时间来进行流量计算，这就是所谓的“传递时间”。
在明渠流、非满管流或可疑沉淀的满管流中，采用了传输时间示踪法。
近年来，我国也开始尝试采用示踪法进行大直径水表的在线校准。
大庆石化计量研究院利用化学示踪剂（ZnCl）、同位素示踪剂（In-113 m）传输时间法进行了验证，证实了该方法的有效性。
然而，由于使用化学试剂、同位素示踪剂对环境造成污染，对水质造成损害，因此，在水产业中应用较少。
2.3实地比较现场“流量比对”是将流量表与其它“参照流量”进行对比，如暂时安装的超声波流量计、流入管系内测量的液量等，均可用作“参照流量”。
关于现场校准、比对、验证等术语的意义，参照有关文献中的规范定义，这里就不多说了。
在实际工作中，很多专家已经摸索出了各种现场比对与间接检验的方式，大致可分为三大类：(1)使用容器衡器进行比较，其中容器衡器用于储存容器工作容器、水池或衡器。
水厂常用的是池容量比对法，而制水厂则充分利用了大容量清水池的优势，可以得到更高的比对结果。
(2)在要测量的流量计管路上预留一个位置，以便与参考流量计进行比较。
(3)用超声波流量计比较外敷型超声波换能器。
外敷式又称为外贴式、外夹式、捆绑式，其中超声流量计是目前最有前景的三种流量测量方法。
尤其是国外现有的产品，其测量精度不超过0.5%，为提高对比测试和现场在线校准提供了便利，便于计量单位到现场进行校准。
3采用便携式超声流量计进行在线校准在供水行业中，采用便携式外敷式超声波流量计进行比较，是目前供水行业常用的一种。
便携式超声流量计是一种具有涂敷性和便携性的流量测量设备，它更适合于现场进行在线测量和校准，为水利行业的有关人员提供了参考。
本文将介绍相关原理、方法、设备等。
3.1外涂式超声波流量计的测量原理其基本原理是：采用高精度的便携式超声波流量计，将其安装在被测管线上，通过与被测流量计的数据进行比较，得出被测流量计的误差，误差=（测定值-标准值）/标准值，并通过计算出的相对误差来调节被测流量计的系数，从而实现对被测流量计的流量数据的校正。
3.2 GB/T1662-1988标准流量计技术条件使用的便携式超声波流量计应由国家计量单位颁发的检测合格证，并严格按照使用说明书进行安装和使用，并严格按照《超声流量计检定规程》（JJG1030-2007）的规定进行。
其它用于在线校准的其它辅助仪器如卷尺、厚度计、秒表等必须有合格的校验证明，被校流量计必须有使用说明，定期校验的流量计也要有上一次的校验证明[9]。
现场校准时，温度、湿度、外界磁场、机械振动等环境状况必须满足进行现场校准所需的环境条件，并对所测介质、工作状态、介质温度等进行校准，并对所校流量仪表工作状态和参数设置进行现场校准。
4结论现场校准是目前计量技术发展的必然趋势，尤其是采用便携式超声流量计进行在线测量是一种切实可行的手段，可以大大简化现场的测量和校准工作，并能有效地减少测量费用，便于广泛使用。
通过对流量计的现场校准技术的研究和应用，可以提高流量计检定的质量，实现定期的计量检定，保证流量计量仪的测量结果准确、可靠。
参考文献[1]蔡武昌.流量计的现场校准和验证[J1.世界仪表与自动化，2006(3):56-60.[2]邓慧莉，左志良，陈赣声,等.管道式电磁流量计在线校准规程(征求意见稿)[S].中华人民共和国建设部发布，2007.[3]蔡武昌.电磁流量计和超声流量计在线验证[J].自动化仪表，2007(4):1-4[4]邰振国.供水企业大口径流量仪表的现场比对方法[J].山西科技2007(2)112-1138]张艳萍，实现在线大口径水流量计的检测及校准[J].山西科技,2008(3)168-169.[5]于德兴,苏立明,王兴涉.用FLB便携式超声波流量计对在线流量计进行比对测试方法探讨[J]计量技术2003(1):16-17.[6]JJG1030-2007超声流量计国家计量检定规程[M北京:中国计量出版社2007.[7]吴静.采用超声波流量计进行在线校准研究[7中国计量2008(9):68-69.[8]李长武张东飞，袁明等.液体流量仪表在线校准方法研究[J1中国测试，2009(5):27-29.[9]蔡武昌，电磁流量计在线检查和验证[n.世界仪表与自动化，2004(7):46-48.。
