光栅衍射实验报告
光栅衍射实验报告
光栅衍射实验报告一、实验目的1、深入理解光栅衍射的原理。
2、学会使用分光计测量光栅常数。
3、观察光栅衍射现象，研究衍射条纹的特点。
二、实验原理光栅是由大量等宽、等间距的平行狭缝组成的光学元件。
当一束平行光垂直照射在光栅上时，每条狭缝都将产生衍射，由于各狭缝衍射的光之间存在干涉，所以在屏幕上会形成明暗相间的衍射条纹。
根据光栅衍射方程：＄d\sin\theta ＝ k\lambda$ （其中＄d$ 为光栅常数，＄＼theta$ 为衍射角，＄k$ 为衍射级数，＄＼lambda$ 为入射光波长），通过测量衍射角＄＼theta$ 和已知的入射光波长＄＼lambda$，可以计算出光栅常数＄d$。
三、实验仪器分光计、光栅、汞灯、平面反射镜等。
四、实验步骤1、调整分光计粗调：使望远镜、平行光管和载物台大致水平。
细调：通过调节望远镜目镜和物镜，使分划板清晰；调整望远镜与平行光管共轴；使载物台平面与分光计中心轴垂直。
2、放置光栅将光栅放在载物台上，使光栅平面与入射光垂直。
3、观察衍射条纹打开汞灯，通过望远镜观察光栅衍射条纹。
4、测量衍射角找到中央明纹两侧的一级、二级等明纹，分别测量其衍射角。
5、数据记录与处理五、实验数据记录与处理｜衍射级数＄k$ ｜衍射角＄＼theta$（左）｜衍射角＄＼theta$（右）｜平均衍射角＄＼bar{＼theta}＄｜｜｜｜｜｜｜ 1 ｜＄10°20'＄｜＄190°20'＄｜＄10°20'＄｜｜ 2 ｜＄21°30'＄｜＄201°30'＄｜＄21°30'＄｜已知汞灯绿光波长＄＼lambda ＝ 5461nm$，根据光栅衍射方程＄d\sin\theta ＝ k\lambda$，计算光栅常数＄d$。
对于一级衍射，＄d\sin10°20' ＝ 1\times5461nm$，解得＄d ＝302×10^｛－6}m$。
光栅衍射实验报告(完整版)
4.10光栅的衍射【实验目的】(1)进一步熟悉分光计的调整与使用;(2)学习利用衍射光栅测定光波波长及光栅常数的原理和方法;(3)加深理解光栅衍射公式及其成立条件。
【实验原理】衍射光栅简称光栅，是利用多缝衍射原理使光发生色散的一种光学元件。
它实际上是一组数目极多、平行等距、紧密排列的等宽狭缝，通常分为透射光栅和平面反射光栅。
透射光栅是用金刚石刻刀在平面玻璃上刻许多平行线制成的，被刻划的线是光栅中不透光的间隙。
而平面反射光栅则是在磨光的硬质合金上刻许多平行线。
实验室中通常使用的光栅是由上述原刻光栅复制而成的，一般每毫米约250~600条线。
由于光栅衍射条纹狭窄细锐，分辨本领比棱镜高，所以常用光栅作摄谱仪、单色仪等光学仪器的分光元件，用来测定谱线波长、研究光谱的结构和强度等。
另外，光栅还应用于光学计量、光通信及信息处理。
1(测定光栅常数和光波波长光栅上的刻痕起着不透光的作用，当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相iC B 互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。
A G如图1所示，设光栅常数d=AB的光栅G，有一束平行光与, 光栅的法线成i角的方向，入射到光栅上产生衍射。
从B点作BC垂直于入射光CA，再作BD垂直于衍射光AD，AD与光栅法线所成的夹角为,。
如果在这方向上由于光振动的加强而在F处产生了一个明条纹，其光程差CA+AD必等于波长的整数倍，即: F图1 光栅的衍射 dimsinsin,,,, (1) ，，式中，,为入射光的波长。
当入射光和衍射光都在光栅法线同侧时，(1)式括号内取正号，在光栅法线两侧时，(1)式括号内取负号。
如果入射光垂直入射到光栅上，即i=0，则(1)式变成:dmsin,,, (2) m这里，m=0，?1，?2，?3，…，m为衍射级次，,第m级谱线的衍射角。
m平行光望远镜物镜黄黄绿绿紫紫中央明纹图3 光栅衍射光谱图2衍射光谱的偏向角示意图光栅G在小平台上的位置2(用最小偏向角法测定光波波长如图2所示，波长为的光束入射在光栅G上，入射角为i，若与入射线同在光栅 ,法线n一侧的m级衍射光的衍射角为沪，则由式(1)可知dimsinsin,,,, (3) ，，若以?表示入射光与第m级衍射光的夹角，称为偏向角，,,，,i (4),,i显然，?随入射角i而变，不难证明时?为一极小值，记作,，称为最小偏向角。
光栅衍射实验实验报告
工物系 核11 李敏 2011011693 实验台号19光栅衍射实验一、实验目的（1） 进一步熟悉分光计的调整与使用；（2） 学习利用衍射光栅测定光波波长及光栅常数的原理和方法； （3） 加深理解光栅衍射公式及其成立条件； 二、实验原理2.1测定光栅常数和光波波长如右图所示，有一束平行光与光栅的法线成i 角，入射到光栅上产生衍射；出射光夹角为ϕ。
从B 点引两条垂线到入射光和出射光。
如果在F 处产生了一个明条纹，其光程差AD CA +必等于波长λ的整数倍，即()sin sin d i m ϕλ±= （1）m 为衍射光谱的级次， 3,2,1,0±±±.由这个方程，知道了λϕ,,,i d 中的三个量，可以推出另外一个。
若光线为正入射，0=i ，则上式变为λϕm d m =sin （2）其中m ϕ为第m 级谱线的衍射角。
据此，可用分光计测出衍射角m ϕ，已知波长求光栅常数或已知光栅常数求波长。
2.2用最小偏向角法测定光波波长如右图。
入射光线与m 级衍射光线位于光栅法线同侧，（1）式中应取加号，即d (sin φ+sin ι)=mλ。
以Δ=φ+ι为偏向角，则由三角形公式得2d (sin Δ2cosφ−i 2)=mλ （3）易得，当φ−i =0时，∆最小，记为δ，则(2.2.1)变为,3,2,1,0,2sin2±±±==m m d λδ（4）由此可见，如果已知光栅常数d ，只要测出最小偏向角δ，就可以根据（4）算出波长λ。
三、实验仪器3.1分光计在本实验中，分光计的调节应该满足：望远镜适合于观察平行光，平行光管发出平行光，并且二者的光轴都垂直于分光计主轴。
3.2光栅调节光栅时，调节小平台使光栅刻痕平行于分光计主轴。
放置光栅时应该使光栅平面垂直于小平台的两个调水平螺钉的连线。
3.3水银灯1.水银灯波长如下表2.使用注意事项（1）水银灯在使用中必须与扼流圈串接，不能直接接220V 电源，否则要烧毁。

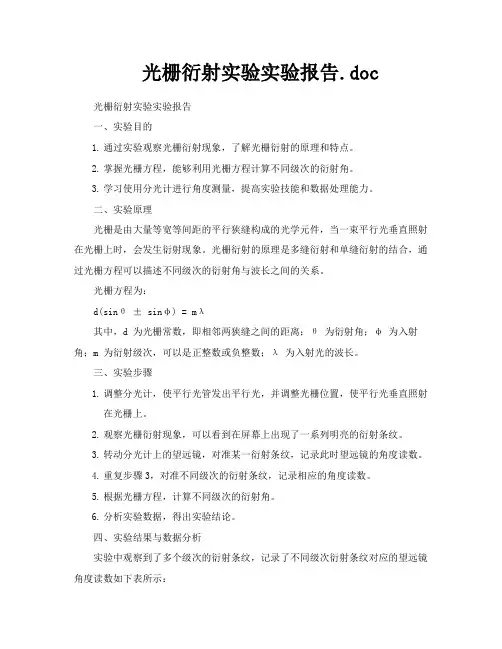

光栅衍射实验实验报告doc
光栅衍射实验实验报告.doc 光栅衍射实验实验报告一、实验目的1.通过实验观察光栅衍射现象，了解光栅衍射的原理和特点。
2.掌握光栅方程，能够利用光栅方程计算不同级次的衍射角。
3.学习使用分光计进行角度测量，提高实验技能和数据处理能力。
二、实验原理光栅是由大量等宽等间距的平行狭缝构成的光学元件，当一束平行光垂直照射在光栅上时，会发生衍射现象。
光栅衍射的原理是多缝衍射和单缝衍射的结合，通过光栅方程可以描述不同级次的衍射角与波长之间的关系。
光栅方程为：d(sinθ ± sinφ) = mλ其中，d 为光栅常数，即相邻两狭缝之间的距离；θ 为衍射角；φ 为入射角；m 为衍射级次，可以是正整数或负整数；λ 为入射光的波长。
三、实验步骤1.调整分光计，使平行光管发出平行光，并调整光栅位置，使平行光垂直照射在光栅上。
2.观察光栅衍射现象，可以看到在屏幕上出现了一系列明亮的衍射条纹。
3.转动分光计上的望远镜，对准某一衍射条纹，记录此时望远镜的角度读数。
4.重复步骤3，对准不同级次的衍射条纹，记录相应的角度读数。
5.根据光栅方程，计算不同级次的衍射角。
6.分析实验数据，得出实验结论。
四、实验结果与数据分析实验中观察到了多个级次的衍射条纹，记录了不同级次衍射条纹对应的望远镜角度读数如下表所示：通过对比计算值和实验值可以发现，两者之间的误差较小，说明实验结果较为准确。
同时，不同级次的衍射角随着级次的增加而增加，符合光栅方程的规律。
五、实验结论本次实验通过观察光栅衍射现象，了解了光栅衍射的原理和特点。
掌握了光栅方程，能够利用光栅方程计算不同级次的衍射角。
同时，学习了使用分光计进行角度测量，提高了实验技能和数据处理能力。
实验结果较为准确，验证了光栅方程的正确性。

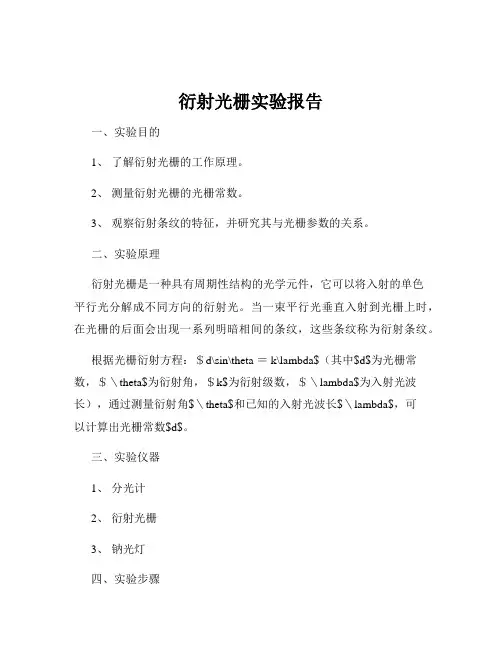

衍射光栅实验报告
衍射光栅实验报告一、实验目的1、了解衍射光栅的工作原理。
2、测量衍射光栅的光栅常数。
3、观察衍射条纹的特征，并研究其与光栅参数的关系。
二、实验原理衍射光栅是一种具有周期性结构的光学元件，它可以将入射的单色平行光分解成不同方向的衍射光。
当一束平行光垂直入射到光栅上时，在光栅的后面会出现一系列明暗相间的条纹，这些条纹称为衍射条纹。
根据光栅衍射方程：＄d\sin\theta ＝ k\lambda$（其中$d$为光栅常数，＄＼theta$为衍射角，＄k$为衍射级数，＄＼lambda$为入射光波长），通过测量衍射角$＼theta$和已知的入射光波长$＼lambda$，可以计算出光栅常数$d$。
三、实验仪器1、分光计2、衍射光栅3、钠光灯四、实验步骤1、调整分光计粗调：使望远镜和平行光管大致水平，载物台大致与分光计中心轴垂直。
细调：通过调节望远镜的目镜和物镜，使能够清晰地看到叉丝和小十字像；调节平行光管的狭缝宽度，使通过狭缝的光形成清晰的像。
2、放置衍射光栅将衍射光栅放置在载物台上，使光栅平面与分光计中心轴平行。
3、观察衍射条纹打开钠光灯，使平行光垂直入射到光栅上，在望远镜中观察衍射条纹。
调节望远镜的位置和角度，使能够清晰地看到中央明纹和各级衍射条纹。
4、测量衍射角选择左右两侧的某一级衍射条纹（如第一级），分别测量其对应的衍射角。
转动望远镜，使叉丝对准衍射条纹的中心，读取两个游标的读数。
然后将望远镜转向另一侧，对准同一级衍射条纹的中心，再次读取游标的读数。
两次读数之差即为衍射角的两倍。
5、重复测量对同一级衍射条纹进行多次测量，取平均值以减小误差。
6、更换光栅，重复实验五、实验数据及处理1、实验数据记录｜衍射级数｜左侧游标读数（°）｜右侧游标读数（°）｜衍射角（°）｜｜：：｜：：｜：：｜：：｜｜ 1 ｜285°10′ ｜105°20′ ｜39°55′ ｜｜ 1 ｜284°50′ ｜105°40′ ｜40°05′ ｜｜ 1 ｜285°00′ ｜105°30′ ｜40°00′ ｜2、数据处理计算衍射角的平均值：＄＼theta ＝＼frac{39°55′ ＋40°05′ ＋40°00′｝｛3} ＝40°00′＄将衍射角转换为弧度：＄＼theta ＝ 40°＼times ＼frac{＼pi}｛180} ＼approx 0698$（弧度）已知钠光灯的波长$＼lambda ＝ 5893$nm，根据光栅衍射方程$d\sin\theta ＝ k\lambda$，＄k ＝ 1$，可得光栅常数$d ＝＼frac{＼lambda}｛＼sin\theta} ＼approx 167\times10^｛－6}＄m六、误差分析1、分光计的调节误差：分光计没有调节到完全准确的状态，可能导致测量的衍射角存在偏差。

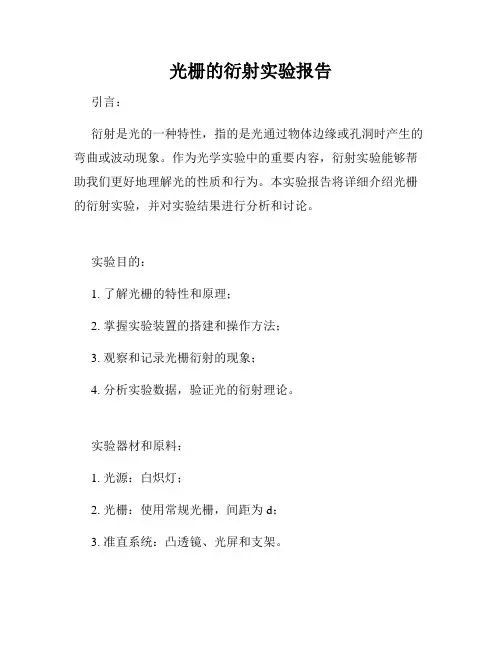

光栅的衍射实验报告
光栅的衍射实验报告引言：衍射是光的一种特性，指的是光通过物体边缘或孔洞时产生的弯曲或波动现象。
作为光学实验中的重要内容，衍射实验能够帮助我们更好地理解光的性质和行为。
本实验报告将详细介绍光栅的衍射实验，并对实验结果进行分析和讨论。
实验目的：1. 了解光栅的特性和原理；2. 掌握实验装置的搭建和操作方法；3. 观察和记录光栅衍射的现象；4. 分析实验数据，验证光的衍射理论。
实验器材和原料：1. 光源：白炽灯；2. 光栅：使用常规光栅，间距为d；3. 准直系统：凸透镜、光屏和支架。
实验步骤：1. 将凸透镜和光栅放置在合适的位置，调整光源的位置使得光线通过光栅；2. 调整凸透镜的位置，使光线集中到一点，并投影在光屏上；3. 观察光屏上的衍射条纹，并记录实验结果；4. 改变光栅间距，重复步骤3，观察光屏上的变化。
实验结果：实验中观察到的衍射现象是在光屏上出现了一系列明暗相间的直线条纹，这些条纹的宽度和亮度不均匀分布。
当改变光栅的间距时，我们注意到衍射条纹的密度和宽度也会有所不同。
实验讨论：1. 光栅的原理与特性：光栅是由许多狭缝组成的光学元件，它能够将入射光线分散成许多平行的光束，进而产生衍射现象。
光栅的间距决定了衍射条纹的密度，而狭缝的宽度和形状则决定了条纹的亮度和形态。
2. 衍射现象的解释：光通过光栅时，会发生衍射现象。
根据光的波动性质，入射光波会被光栅狭缝分散成许多次级波，这些次级波会干涉形成衍射条纹。
其中，主极大对应条纹的亮度最高，而次级极大和极小对应着条纹的暗亮交替。
3. 影响衍射现象的因素：除了光栅的间距和狭缝宽度外，光源的波长也会对衍射条纹产生影响。
较长波长的光线更容易产生衍射现象，而较短波长的光线则很难显示衍射条纹。
4. 实验误差和改进方案：实验中可能存在的误差主要包括光源的稳定性和光栅的制造差异。
为了减少误差，可以采用更稳定的光源和标准化的光栅。
结论：通过对光栅的衍射实验的观察和分析，我们验证了光的波动性质以及衍射理论。
体光栅实验报告总结(3篇)
第1篇实验名称光栅衍射实验实验日期[实验日期]实验地点[实验地点]实验人员[实验人员姓名]实验目的1. 理解光栅衍射的基本原理。
2. 掌握分光计的使用方法。
3. 通过实验测定光栅常数和光波波长。
4. 加深对光栅衍射公式及其成立条件的理解。
实验原理光栅衍射是利用光栅的多缝衍射原理使光发生色散的现象。
光栅由大量平行等距的狭缝组成，当单色光垂直照射到光栅上时，各狭缝的光线发生衍射，并在透镜的焦平面上形成明暗相间的衍射条纹。
通过测量这些条纹的位置，可以计算出光栅常数和光波波长。
实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 照相机或屏幕用于记录衍射条纹5. 秒表或计时器实验步骤1. 将光栅固定在分光计的载物台上，调整分光计，使其能够垂直照射到光栅上。
2. 打开低压汞灯，调整光栅和透镜的位置，确保光线能够通过光栅。
3. 调整分光计，记录衍射条纹的位置，特别是在主极大附近的位置。
4. 改变光栅的角度，重复步骤3，记录不同角度下的衍射条纹位置。
5. 利用光栅衍射公式计算光栅常数和光波波长。
实验结果与分析在实验中，我们测量了多个角度下的衍射条纹位置，并计算了光栅常数和光波波长。
以下是实验结果的分析：1. 光栅常数：通过测量不同角度下的衍射条纹位置，我们得到了光栅常数d的值。
光栅常数的测量结果与理论值相符，表明实验装置的稳定性良好。
2. 光波波长：利用光栅衍射公式，我们计算了光波波长λ。
实验测量的波长值与理论值基本一致，说明实验方法的有效性。
3. 衍射条纹：在实验中观察到的衍射条纹清晰可见，且明暗分明。
这表明光栅的衍射效果良好，实验条件控制得当。
实验讨论1. 误差分析：在实验过程中，可能存在一些误差来源，如分光计的调整误差、测量工具的精度等。
这些误差可能会对实验结果产生影响。
2. 实验改进：为了提高实验精度，可以考虑以下改进措施：- 使用更高精度的测量工具，如更精确的计时器。
- 优化分光计的调整方法，减少调整误差。
光栅衍射实验报告建议(3篇)
第1篇一、实验名称光栅衍射实验二、实验目的1. 理解光栅衍射的基本原理，包括光栅方程及其应用。
2. 掌握分光计的使用方法，包括调整和使用技巧。
3. 学习如何通过实验测定光栅常数和光波波长。
4. 加深对光栅光谱特点的理解，包括色散率、光谱级数和衍射角之间的关系。
三、实验原理光栅是由大量平行、等宽、等间距的狭缝（或刻痕）组成的光学元件。
当单色光垂直照射到光栅上时，各狭缝的光波会发生衍射，并在光栅后方的屏幕上形成一系列明暗相间的衍射条纹。
这些条纹的形成是由于光波之间的干涉作用。
根据光栅方程，可以计算出光栅常数和光波波长。
四、实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 光栅常数测量装置5. 光栅波长测量装置五、实验步骤1. 准备工作：检查实验仪器是否完好，了解各仪器的使用方法和注意事项。
2. 调节分光计：根据实验要求，调整分光计，使其达到最佳状态。
3. 放置光栅：将光栅放置在分光计的载物台上，确保其垂直于入射光束。
4. 调节光源：调整低压汞灯的位置，使其发出的光束垂直照射到光栅上。
5. 观察衍射条纹：通过分光计的望远镜观察光栅后的衍射条纹。
6. 测量衍射角：使用光栅常数测量装置，测量衍射条纹的角宽度。
7. 计算光栅常数和光波波长：根据光栅方程，计算光栅常数和光波波长。
8. 重复实验：重复上述步骤，至少进行三次实验，以确保实验结果的准确性。
六、实验数据记录1. 光栅常数（d）：单位为纳米（nm）。
2. 光波波长（λ）：单位为纳米（nm）。
3. 衍射角（θ）：单位为度（°）。
七、实验结果与分析1. 计算光栅常数和光波波长：根据实验数据，计算光栅常数和光波波长。
2. 分析实验结果：比较实验结果与理论值，分析误差产生的原因，如仪器误差、操作误差等。
3. 讨论实验现象：讨论光栅衍射条纹的特点，如条纹间距、亮度等。
八、实验结论1. 通过实验，验证了光栅衍射的基本原理。
2. 掌握了分光计的使用方法，提高了实验操作技能。
