平地机施工
06:23 / 58
铲刀六种动作
1）铲刀左侧提升与下降。 2）铲刀右侧提升与下降。 3）铲刀回转。 4）铲刀随回转圈一起侧移，即牵引架引出。 5）铲刀相对于回转圈左移或右移。 6）铲刀切削角的改变。
06:23 / 42
后桥平衡箱工作原理和作用
平衡箱的摆动可以保证每侧的中后轮 始终同时着地；均衡前后轮的载荷， 延长驱动轮的寿命，保证所有驱动轮 良好附着于地面；改善作业质量，提 高平整性
06:23 / 43
平地机越障时工作装置高度变化示意图
A)中心升起高度H/2,铲刀H/4 B)左中轮越高度为H的障碍物，后桥左端
刮土工作装 置总体构造
1-角位器；2-紧固螺母；3-切削角调节油缸；4-回 转驱动装置；5-牵引架；6、7-右左升降油缸；8牵引架引出油缸；9-刮刀；10-油缸头铰接支座； 11-刮刀侧移油缸；12-回转圈
牵引架 牵引架用来安装转盘，转盘上装有刮 刀，使之悬挂在平地机弓形架鼻梁上 能作上下升降，以便它随机械的前进 进行刮土作业。
06:23 / 5
4.1.2平地机分类
按牵引方式分为拖式和自行式两种。
按车轮轮胎数目分 按铲刀长度或发动机功率分
按机架结构分 按操纵方式分
06:23 / 6
按车轮数、驱动轮对数和转向轮对数
四轮平地机 1） 4×2×2型，前轮转向，后轮驱动 2） 4×4×4型，全轮转向，全轮驱动 六轮平地机 3） 6×4×2型，前轮转向，中后轮驱动 4） 6×6×2型，前轮转向，全轮驱动 5） 6×6×6型，全轮转向，全轮驱动
铰接机架 铲刀布置在前后桥之间 整机纵向尺寸大 后桥平衡箱结构 前桥侧倾机构 行走方式
06:23 / 37
铲刀六种动作
1）铲刀左侧提升与下降。 2）铲刀右侧提升与下降。 3）铲刀回转。 4）铲刀随回转圈一起侧移，即牵引架引出。 5）铲刀相对于回转圈左移或右移。 6）铲刀切削角的改变。
06:23 / 42
后桥平衡箱工作原理和作用
平衡箱的摆动可以保证每侧的中后轮 始终同时着地；均衡前后轮的载荷， 延长驱动轮的寿命，保证所有驱动轮 良好附着于地面；改善作业质量，提 高平整性
06:23 / 43
平地机越障时工作装置高度变化示意图
A)中心升起高度H/2,铲刀H/4 B)左中轮越高度为H的障碍物，后桥左端
刮土工作装 置总体构造
1-角位器；2-紧固螺母；3-切削角调节油缸；4-回 转驱动装置；5-牵引架；6、7-右左升降油缸；8牵引架引出油缸；9-刮刀；10-油缸头铰接支座； 11-刮刀侧移油缸；12-回转圈
牵引架 牵引架用来安装转盘，转盘上装有刮 刀，使之悬挂在平地机弓形架鼻梁上 能作上下升降，以便它随机械的前进 进行刮土作业。
06:23 / 5
4.1.2平地机分类
按牵引方式分为拖式和自行式两种。
按车轮轮胎数目分 按铲刀长度或发动机功率分
按机架结构分 按操纵方式分
06:23 / 6
按车轮数、驱动轮对数和转向轮对数
四轮平地机 1） 4×2×2型，前轮转向，后轮驱动 2） 4×4×4型，全轮转向，全轮驱动 六轮平地机 3） 6×4×2型，前轮转向，中后轮驱动 4） 6×6×2型，前轮转向，全轮驱动 5） 6×6×6型，全轮转向，全轮驱动
铰接机架 铲刀布置在前后桥之间 整机纵向尺寸大 后桥平衡箱结构 前桥侧倾机构 行走方式
06:23 / 37
高速铁道工程技术《自行平地机施工》
2．刮刀回转角选择
刮刀回转角ω是指利刃与横坐标轴正向的夹角。当回转角增大时 ，工作宽度减小，但物料的侧移输送能力提高，切削能力也提高 ，刮刀单位切削宽度上的切削力增大。对于剥离、摊铺、混合作 业及硬土切削作业，回转角可取30°～50°；对于推土摊铺或进行 最后一道刮平以及进行松软或轻质土刮整作业时，回转角可取0° ～30°。
CONTENTS
目 录
1 推土机施工 2 铲运机施工 3 单斗挖掘机 4 单斗装载机 5 自行平地机 6 土方施工机械的选择
05
高铁路路基施工与维护
自行平地机
一适ห้องสมุดไป่ตู้性
自行平地机是一种以铲土刮刀为主、配有其它多种辅助作业装置， 进行土的切削、刮送和整平作业的工程机械。它可进行路基面的整 形和维修，表层土、积雪或草皮的剥离，路堤、路堑、取土坑与弃 土坑边坡的整修作业，以及排水沟和截水沟的开挖等工作。还可完 成材料的混合、回填、推移、摊平作业。平地机配以辅助装置如耙 子、推土铲、松土器、变形刮刀、扫雪器、碾压滚等，可以进一步 提高其工作能力，扩大其使用范围。
在狭窄地段和短距离施工时，将刮刀回转180°，平地机可以在倒 退行驶状态下作业，可提高作业效率。
3．平地机根本作业
a躲避障碍物；b斜行作业； c刮刀回转角运用； d刮刀直行作业；
3．平地机根本作业 e偏置行驶刮坡； f前轮倾斜作业； g刀角铲土作业
平地机施工作业方式
路基及场地的平整是平地机的主要作业工程。
1．铲土角选择
铲土角指刮刀切削刃与地面的夹角。铲刀角的大小一般依作业类 型来确定。中等切削角60°左右适用于通常的平整作业。在切削、 剥离土壤时，需要较小的铲土角，以降低切削阻力。当进行物料混 合，应选用较大的铲土角，这样可以防止大粒物料对铲刀的推挤力 ，大粒料容易从刮刀下滚过去，刮刀载料减少，使物料滚动混合作 用增强。
第三章平地机
行走装置有后轮驱动型和全轮驱动型。当全轮驱动时，前轮的驱 动力可由变速箱输出，通过多级带万向节的传动轴传至前桥，或采 用液压传动方式将动力传至前桥。
机架是一个支持在前桥与后桥上的弓形梁架。在机架上装着发动 机、主传动装置、驾驶室和工作装置等。在机架中间的弓背处装有 油缸支架，上面安装刮刀升降油缸和牵引架引出油缸。铰接机架式 设有左右铰接转向油缸，用以改变和固定前后机架的相对位置。
• 1)六轮平地机有：3x2x1型——前轮转向，中 后轮驱动；
• 3x3x1型——前轮转向，全轮驱动；
• 3x3x3型——全轮转向，全轮驱动。
• 2)四轮平地机有：2xlxl型——前轮转向，后轮 驱动；
• 2x2x2型——全轮转向，全轮驱动。
第三章 平地机
第三章平地机
4
图1—3—1 平地机按车轮分类示意图 (车轮上带“x”者为驱动轮)
第三章 平地机

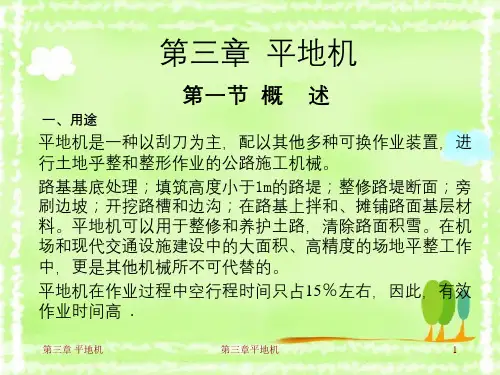

第一节 概 述
