通信电源-整流器均流
=
−
σ
× 100%
• In：第n台被测整流器的输出电流；
• IH：被测整流器的额定输出电流；
• ΣI：n台被测整流器的输出电流总和；
• nIH：n台被测整流器的额定电流总和
• YD/T 731-2008规定：
≤ 直流输出电流额定值的±5%
感谢您的聆听与观看
Lorem ipsum dolor sit amet, consectetur adipisicing elit.Lorem
通信用高频开关电源
整流器均流
Lorem ipsum dolor sit amet, consectetur adipisicing elit.Lorem
ipsum dolor sit amet, consectetur adipisicing
目 录
01
03
并联均流技术
最大电流自动均流法
02
04
平均电流自动均流法
ipsum dolor sit amet, consectetur
✓ 当Ui≠Ub ，说明模块间的电流分配不均，产生UC进行修正，
达到均流目的。
最大电流自动均流法
思路：
每一个模块电流与系统最大电流比较，
功率级
如果小，通过放大器调高自身模块电
Vf
压，电流增大，实现均流。
-
电压放大
负载电流
Ve
+
电流放大
均流控制器
Vr
Vc
V I
+
均
流
总
线
Vb
指标
➢ 不平衡度：
第n台整流器的均分负载不平衡度为δn
指标
均流
直流电源的均流摘要采用TI公司的DC/DC芯片UCC38C43设计并制作了两路BUCK型均流电源，均流误差在1%以内，电源总效率可达93%，两路电源负载调整率均在0.1%以内，并且输出电压4.5V～5.5V 可调，具有过流保护功能，过流保护点可调。
整个电源系统以微控制器MSP430作为控制核心，系统可以显示实际输出电流和输出电压。
关键词：BUCK UCC38C43MSP430 均流数控AbstractTI' s DC / DC chip design and production of the UCC38C43 two-BUCK power supply are all in the flow of error less than 1%, power efficiency up to 93% of the total, two power load regulation are less than 0.1%, and output voltage 4.5V-5.5V adjustable, with over-current protection features, adjustable over-current protection point. With the MSP430 MCU as the core of control of the whole converter, the system can display the actual output current and the output voltage in real time.Key word：BUCK UCC38C43 MSP430 Even Current Digital Control一、方案论证与选择1.主电路拓扑方案选择与论证方案一：运放反馈均流如图1，主电路通过电压反馈稳定输出电压，从电路通过运放检测主从两路的电压差控制输出电压，使得两路压差为零，从而达到均流的目的。
均流

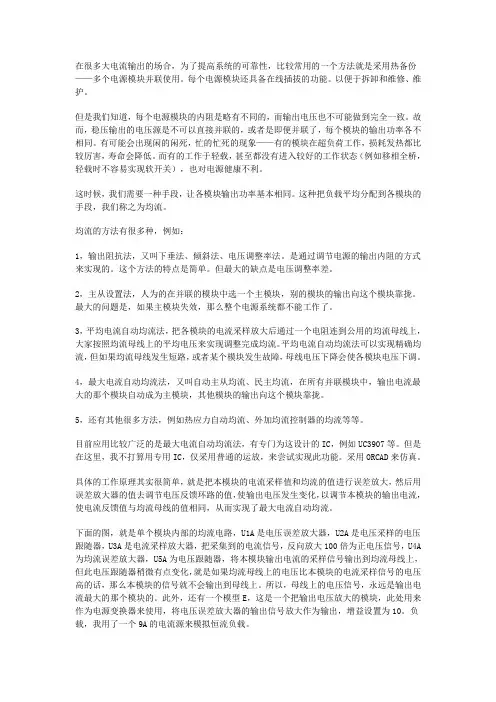

在很多大电流输出的场合，为了提高系统的可靠性，比较常用的一个方法就是采用热备份——多个电源模块并联使用。
每个电源模块还具备在线插拔的功能。
以便于拆卸和维修、维护。
但是我们知道，每个电源模块的内阻是略有不同的，而输出电压也不可能做到完全一致。
故而，稳压输出的电压源是不可以直接并联的，或者是即便并联了，每个模块的输出功率各不相同。
有可能会出现闲的闲死，忙的忙死的现象——有的模块在超负荷工作，损耗发热都比较厉害，寿命会降低。
而有的工作于轻载，甚至都没有进入较好的工作状态（例如移相全桥，轻载时不容易实现软开关），也对电源健康不利。
这时候，我们需要一种手段，让各模块输出功率基本相同。
这种把负载平均分配到各模块的手段，我们称之为均流。
均流的方法有很多种，例如：1，输出阻抗法，又叫下垂法、倾斜法、电压调整率法。
是通过调节电源的输出内阻的方式来实现的。
这个方法的特点是简单。
但最大的缺点是电压调整率差。
2，主从设置法，人为的在并联的模块中选一个主模块，别的模块的输出向这个模块靠拢。
最大的问题是，如果主模块失效，那么整个电源系统都不能工作了。
3，平均电流自动均流法，把各模块的电流采样放大后通过一个电阻连到公用的均流母线上，大家按照均流母线上的平均电压来实现调整完成均流。
平均电流自动均流法可以实现精确均流，但如果均流母线发生短路，或者某个模块发生故障，母线电压下降会使各模块电压下调。
4，最大电流自动均流法，又叫自动主从均流、民主均流，在所有并联模块中，输出电流最大的那个模块自动成为主模块，其他模块的输出向这个模块靠拢。
5，还有其他很多方法，例如热应力自动均流、外加均流控制器的均流等等。
目前应用比较广泛的是最大电流自动均流法，有专门为这设计的IC，例如UC3907等。
但是在这里，我不打算用专用IC，仅采用普通的运放，来尝试实现此功能。
采用ORCAD来仿真。
具体的工作原理其实很简单，就是把本模块的电流采样值和均流的值进行误差放大，然后用误差放大器的值去调节电压反馈环路的值，使输出电压发生变化，以调节本模块的输出电流，使电流反馈值与均流母线的值相同，从而实现了最大电流自动均流。
直流系统验收(培训材料)
9.温度补偿功能:监控单元具有蓄电池浮充电压温度补偿功能,当蓄电池环境温度偏离设定温度25℃时,监控单元应能自动调节充电装置的浮充电压,实现温度补偿,补偿系数根据蓄电池厂家推荐值设定。蓄电池环境温度测温探头不应少于3个,测温探头工作异常时应报警。
4.〔4〕蓄电池运行参数定值:蓄电池组电压欠压值、电池节数、电池容量、恒流充电电流值、单节电池过压值、单节电池欠压值等。
5.〔5〕充电机控制定值:充电机浮充/均充转换、充电机均充定时、充电机浮充定时、充电机10延时等。
6.监控单元能适应直流电源系统各种运行方式,能够控制充电装置自动进展恒流限压充电→恒压充电→浮充电运行状态；手动控制均衡充电和浮充电互相切换；根据整定时间〔建议3~6个月〕,监控单元应能自动控制充电装置定期对蓄电池组进展均衡充电,确保蓄电池组随时具有额定的容量。
8.蓄电池试验放电等回路应装设直流断路器或熔断器,装设熔断器时应同时装设隔离电器,如刀开关
9.在进展切换操作时,蓄电池组不得脱离直流母线,在切换过程中允许两组蓄电池短时并列运行
10.直流电源系统根据需要可保存硅降压回路,但应有防止硅元件开路的措施
11.直流电源系统采用二段单母线接线时,每段母线宜配置独立的绝缘监察装置,绝缘监察装置应能方便投退
10.高频开关电源模块并机均流要求: 将设备所有模块的输出电压均整定在浮充电电压调节范围内同一数值上，所有模块全部投入，在浮充电(稳压)状态下运行。设模块总数为n+1，模块输出额定电流Ie。调整负载，使设备输出电流为50%额定值[50%×Ie(n+1)]。测量各模块输出电流，并计算其均流不平衡度。调整负载，使设备输出电流为额定值Ie(n+1)，测量各模块输出电流，并计算其均流不平衡度。当设备输出电流为n Ie时，将一模块退出运行，测量其余各模块的输出电流，并计算其均流不平衡度。用以下计算公式计算: 均流不平衡度=(模块输出电流极限值-模块输出电流平均值)/模块的额定电流值×100%。多台高频开关电源模块并机工作时，其均流不平衡度应不大于±5%
