电路3-5并联电路计算
并联电路特性及计算方法
并联电路特性及计算方法在电路学中，电路是由电子元件按照特定连接方式组成的，它是电流和电压等的传输路径。
电路种类繁多，其中并联电路是一种常见的电路连接方式之一。
本文将针对并联电路的特性及计算方法进行详细论述。
一、并联电路的特性并联电路是指将多个电子元件的正极连接在一起，负极连接在一起的电路。
与其他电路连接方式相比，它具有以下几个特性：1. 电压相同：在并联电路中，不同的电子元件之间的电压是相同的。
这是因为并联电路中的各个元件都连接在相同的并联节点上，电压沿着相同的路径传输，因此电压相等。
2. 电流分流：与串联电路相比，电流在并联电路中是分流的。
在并联电路中，电流可根据电子元件的阻值大小分流到不同的支路中，从而实现电流的分配。
换句话说，电流在并联电路中分流运行，而不会集中在某个元件上。
3. 总电流计算：在并联电路中，总电流等于各个支路中电流的代数和。
这是由于电流在并联电路中分流的特性所决定的。
总电流的计算公式可以表示为I = I1 + I2 + I3 + ... + In，其中I1、I2、I3等分别为各个支路中的电流值。
二、并联电路的计算方法为了更好地理解并联电路，我们需要了解一些基本的计算方法。
下面将介绍并联电路中常用的计算公式：1. 总电阻计算：在并联电路中，总电阻可以通过各个支路中电阻的倒数之和来计算。
即总电阻（Rt）等于各个支路电阻（R1、R2、R3等）倒数之和的倒数。
计算公式可以表示为1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。
2. 支路电流计算：在并联电路中，每个支路中的电流可以通过欧姆定律来计算。
欧姆定律表明，电流（I）等于电压（U）除以电阻（R）。
因此，支路电流的计算公式为I = U/R，其中U为支路的电压，R为支路的电阻。
3. 总功率计算：在并联电路中，总功率可以通过各个支路功率之和来计算。
支路功率的计算公式为P = U*I，其中U为支路的电压，I为支路的电流。
串并联电路的各种计算公式
串并联电路的各种计算公式在电学的世界里，串并联电路是非常基础且重要的概念。
理解和掌握串并联电路的各种计算公式，对于解决电路相关的问题至关重要。
首先，咱们来聊聊串联电路。
串联电路就像是串在一起的糖葫芦，电流只有一条路径可走。
在串联电路中，电流处处相等，即 I 串＝ I₁＝ I₂＝ I₃＝…… 而总电压等于各部分电路电压之和，用公式表示就是 U 串＝ U₁＋ U₂＋ U₃＋…… 电阻方面，总电阻等于各串联电阻之和，即 R 串＝ R₁＋ R₂＋ R₃＋…… 。
假设一个串联电路中有三个电阻，分别是 R₁＝2Ω，R₂＝3Ω，R₃＝5Ω，电源电压为 10V。
那么总电阻 R 串＝ 2 ＋ 3 ＋ 5 ＝10Ω，电流 I 串＝ U 串／ R 串＝ 10 ／ 10 ＝ 1A。
电阻 R₁两端的电压 U₁＝ I 串 × R₁＝ 1 × 2 ＝ 2V，电阻 R₂两端的电压 U₂＝ I 串 × R₂＝1 × 3 ＝ 3V，电阻 R₃两端的电压 U₃＝ I 串 × R₃＝ 1 × 5 ＝ 5V。
接下来，咱们再看看并联电路。
并联电路就好像几条平行的道路，电流可以分开走。
在并联电路中，总电流等于各支路电流之和，即 I 并＝ I₁＋ I₂＋ I₃＋…… 电压的特点是各支路两端的电压相等，都等于电源电压，也就是 U 并＝ U₁＝ U₂＝ U₃＝…… 电阻的计算就稍微复杂一点，总电阻的倒数等于各并联电阻倒数之和，用公式表示为 1 ／ R 并＝ 1 ／ R₁＋ 1 ／ R₂＋ 1 ／ R₃＋……比如说，有一个并联电路，其中两个支路的电阻分别是R₁＝4Ω，R₂＝6Ω，电源电压为 12V。
先计算总电阻，1 ／ R 并＝ 1 ／ 4 ＋ 1／ 6 ＝ 5 ／ 12，所以 R 并＝ 12 ／ 5 ＝24Ω。
总电流 I 并＝ U 并／ R 并＝ 12 ／ 24 ＝ 5A。
通过电阻 R₁的电流 I₁＝ U 并／ R₁＝ 12 ／4 ＝ 3A，通过电阻 R₂的电流 I₂＝ U 并／ R₂＝ 12 ／ 6 ＝ 2A。

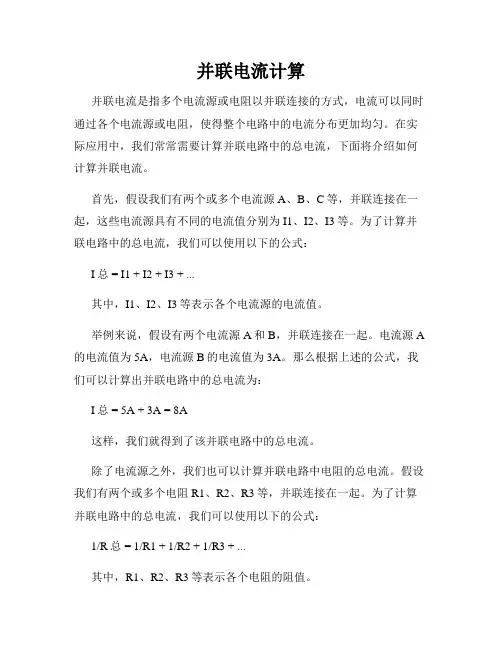

并联电流计算
并联电流计算并联电流是指多个电流源或电阻以并联连接的方式，电流可以同时通过各个电流源或电阻，使得整个电路中的电流分布更加均匀。
在实际应用中，我们常常需要计算并联电路中的总电流，下面将介绍如何计算并联电流。
首先，假设我们有两个或多个电流源A、B、C等，并联连接在一起，这些电流源具有不同的电流值分别为I1、I2、I3等。
为了计算并联电路中的总电流，我们可以使用以下的公式：I总 = I1 + I2 + I3 + ...其中，I1、I2、I3等表示各个电流源的电流值。
举例来说，假设有两个电流源A和B，并联连接在一起。
电流源A 的电流值为5A，电流源B的电流值为3A。
那么根据上述的公式，我们可以计算出并联电路中的总电流为：I总 = 5A + 3A = 8A这样，我们就得到了该并联电路中的总电流。
除了电流源之外，我们也可以计算并联电路中电阻的总电流。
假设我们有两个或多个电阻R1、R2、R3等，并联连接在一起。
为了计算并联电路中的总电流，我们可以使用以下的公式：1/R总 = 1/R1 + 1/R2 + 1/R3 + ...其中，R1、R2、R3等表示各个电阻的阻值。
举例来说，假设有两个电阻R1和R2，并联连接在一起。
电阻R1的阻值为10Ω，电阻R2的阻值为20Ω。
那么根据上述的公式，我们可以计算出并联电路中的总电流为：1/R总= 1/10Ω + 1/20Ω = (2+1)/20Ω = 3/20Ω通过求倒数，并得到总阻抗的倒数后，我们可以计算出总电流的大小：R总= 20Ω/3 = 6.67Ω这样，我们就得到了该并联电路中的总电流。
总结起来，无论是电流源还是电阻，并联电路中的总电流都可以通过相应的公式进行计算。
这些公式可以帮助我们在实际应用中准确地计算并联电路中的总电流。
在使用这些公式时，我们需要注意各个电流源或电阻的数值，并按照公式的要求进行计算。
通过对并联电流的计算，我们可以更好地理解并联电路中电流的分布情况，以及对电路进行合理设计和调整。

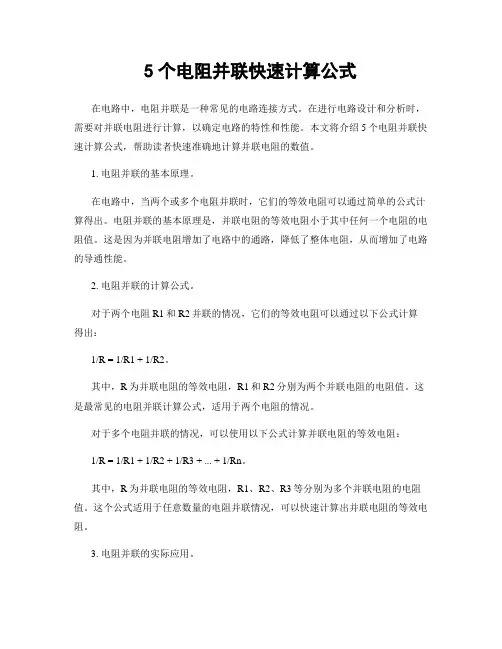

5个电阻并联快速计算公式
5个电阻并联快速计算公式在电路中，电阻并联是一种常见的电路连接方式。
在进行电路设计和分析时，需要对并联电阻进行计算，以确定电路的特性和性能。
本文将介绍5个电阻并联快速计算公式，帮助读者快速准确地计算并联电阻的数值。
1. 电阻并联的基本原理。
在电路中，当两个或多个电阻并联时，它们的等效电阻可以通过简单的公式计算得出。
电阻并联的基本原理是，并联电阻的等效电阻小于其中任何一个电阻的电阻值。
这是因为并联电阻增加了电路中的通路，降低了整体电阻，从而增加了电路的导通性能。
2. 电阻并联的计算公式。
对于两个电阻R1和R2并联的情况，它们的等效电阻可以通过以下公式计算得出：1/R = 1/R1 + 1/R2。
其中，R为并联电阻的等效电阻，R1和R2分别为两个并联电阻的电阻值。
这是最常见的电阻并联计算公式，适用于两个电阻的情况。
对于多个电阻并联的情况，可以使用以下公式计算并联电阻的等效电阻：1/R = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。
其中，R为并联电阻的等效电阻，R1、R2、R3等分别为多个并联电阻的电阻值。
这个公式适用于任意数量的电阻并联情况，可以快速计算出并联电阻的等效电阻。
3. 电阻并联的实际应用。
电阻并联的快速计算公式在实际电路设计和分析中有着广泛的应用。
例如，在电子设备中，需要对电路中的并联电阻进行计算，以确定电路的性能和特性。
此外，在电路故障排除和维修中，也需要对并联电阻进行计算，以确定故障位置和原因。
4. 电阻并联的注意事项。
在进行电阻并联的计算时，需要注意一些事项。
首先，要确保所使用的电阻数值是准确的，以避免计算出错。
其次，要注意电阻的单位，通常使用欧姆（Ω）作为电阻的单位。
此外，还要注意电路中的其他元件，如电容、电感等，它们可能对并联电阻的计算产生影响。
5. 总结。
电阻并联是电路中常见的连接方式，通过并联电阻的等效电阻计算公式，可以快速准确地计算出并联电阻的数值。
串并联电路的各种计算公式
传播优秀Word版文档，希望对您有帮助，可双击去除！【串联电路】：使同一电流通过所有相连接器件的联结方式串联电路特点：1. 电流处处相等： I总=I1 =I2 =I3 = (I)2. 总电压等于各处电压之和：U总=U1+U2+U3+……+Un3. 等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn(增加用电器相当于增加长度,增大电阻)4. 总功率等于各功率之和：P总=P1+P2+P3+……+Pn5. 总电功等于各电功之和：W总=W1+W2+……+Wn6. 总电热等于各电热之和：Q总=Q1+Q2+……+Qn7. 等效电容量的倒数等于各个电容器的电容量的倒数之和：1/C总=1/C1+1/C2+1/C3+……+1/Cn8. 电压分配、电功、电功率和电热率跟电阻成正比：(t相同)U1/U2=R1/R2，W1/W2=R1/R2，P1/P2=R1/R2，Q1/Q2=R1/R2。
9.在一个电路中，若想控制所有电器，即可使用串联电路。
【并联电路】：使同一电压施加于所有相连接器件的联结方式并联电路特点：1.各支路两端的电压都相等，并且等于电源两端电压：U总=U1=U2 =U3=……=Un2.干路电流（或说总电流）等于各支路电流之和：I总=I1 +I2 +I3 +……In3.总电阻的倒数等于各支路电阻的倒数和：1/R总=1/R1+1/R2+1/R3+……1/Rn或写为：R=1/(1/(R1+R2+R3+……Rn))(增加用电器相当于增加横截面积,减少电阻)4.总功率等于各功率之和：P总=P1+P2+P3+……+Pn5. 总电功等于各电功之和：W总=W1+W2+……+Wn6. 总电热等于各电热之和：Q总=Q1+Q2+……+Qn7.等效电容量等于各个电容器的电容量之和:C总=C1+C2+C3+……+Cn8. 在并联电路中，电压分配、电功、电功率和电热率跟电阻成反比:(t相同)I1/I2=R2/R1，W1/W2=R2/R1，P1/P2=R2/R1，Q1/Q2=R2/R19. 在一个电路中，若想单独控制一个电器，即可使用并联电路。
串并联电路的各种计算公式
串并联电路的各种计算公式电路是电子设备中最基本的组成部分之一，我们在日常生活中经常会遇到串联和并联电路。
了解串并联电路的计算公式对于解决电路问题至关重要。
下面将介绍串并联电路中的各种计算公式。
一、串联电路计算公式在串联电路中，各个电子元件或电阻依次连接在一条线上，电流从一个电子元件或电阻流过后，再经过下一个电子元件或电阻，因此电流在整个电路中保持不变。
1. 电阻的总阻值（Rt）计算公式：Rt = R1 + R2 + R3 + ... + Rn其中，R1、R2、R3...Rn表示电路中各个电阻的阻值。
2. 串联电路中的电压计算公式：U = U1 + U2 + U3 + ... + Un其中，U1、U2、U3...Un表示电路中各个电压源的电压值。
3. 串联电路中的总电流计算公式：I = I1 = I2 = I3 = ... = In其中，I1、I2、I3...In表示电路中各个电阻上的电流值，由于电流在串联电路中保持不变，所以各个电阻上的电流值相等。
二、并联电路计算公式在并联电路中，各个电子元件或电阻并联在一起，电流在各路径中分流，各路径中的电压保持不变。
1. 电阻的总阻值（Rt）计算公式：1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中，R1、R2、R3...Rn表示电路中各个电阻的阻值。
2. 并联电路中的总电流计算公式：I = I1 + I2 + I3 + ... + In其中，I1、I2、I3...In表示电路中各个支路的电流值。
3. 并联电路中的总电阻计算公式：1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中，R1、R2、R3...Rn表示电路中各个支路的电阻值。
三、串并联电路的计算公式在实际问题中，电路常常是由串联和并联元件组成的复杂电路，我们需要综合运用串并联电路的计算公式进行求解。
1. 复杂串并联电路的总电流计算公式：根据串联电路和并联电路的特性，我们可以将电路分解为串联和并联的部分，然后分别计算各个部分的电路参数，最后综合得到整个电路的总电流。
电路的串并联与计算
电路的串并联与计算电路是电子设备中不可或缺的组成部分，而串并联是电路连接方式中最常见的两种。
了解电路的串并联原理与计算方法对于电路设计和故障排除都至关重要。
本文将详细介绍电路的串并联原理，并提供一些计算实例。
一、串联电路串联电路是指将电子元件按照一定顺序连接起来形成一个电路。
在串联电路中，电流依次通过每一个元件，所以电路中的电流大小相同，而电压则会在每个元件上分配。
以两个电阻R1和R2串联为例，电流I从电源正极流入R1，然后通过R2回到电源负极。
根据欧姆定律，可以得到以下公式：总电阻Rt = R1 + R2总电压Vt = V1 + V2（V1为电阻R1上的电压，V2为电阻R2上的电压）从以上公式可以看出，串联电路中的总电阻等于各个电阻之和，而总电压等于各个电压之和。
二、并联电路并联电路是指将电子元件同时连接到电源的两个端点上。
在并联电路中，电压相同，而电流则会在各个元件之间分配。
以两个电阻R3和R4并联为例，电源的正极同时与R3、R4连接，负极也同理。
根据欧姆定律和基尔霍夫定律，可以得到以下公式：总电阻Rt = (R3^-1 + R4^-1)^-1总电流It = I3 + I4（I3为通过电阻R3的电流，I4为通过电阻R4的电流）从以上公式可以看出，并联电路中的总电阻等于各个电阻的倒数之和的倒数，而总电流等于各个电流之和。
三、计算实例例1：计算将三个电阻R5、R6和R7串联后的总电阻。
已知R5 = 10 Ω，R6 = 20 Ω，R7 = 30 Ω总电阻Rt = R5 + R6 + R7= 10 Ω + 20 Ω + 30 Ω= 60 Ω所以，三个电阻串联后的总电阻为60 Ω。
例2：计算将两个电阻R8和R9并联后的总电阻。
已知R8 = 40 Ω，R9 = 50 Ω总电阻Rt = (R8^-1 + R9^-1)^-1= (40^-1 + 50^-1)^-1= (0.025 + 0.02)^-1= 0.045^-1= 22.22 Ω (保留两位小数)所以，两个电阻并联后的总电阻为22.22 Ω。
并联电路的电流计算问题
并联电路的电流计算问题并联电路是指两个或两个以上的用电器并列连接的电路。
在并联电路中，电流的计算是一个重要的知识点。
以下是并联电路电流计算的相关内容：1.并联电路的特点：–并联电路中，各支路的电压相等。
–并联电路中，干路的电流等于各支路电流之和。
2.电流计算的基本公式：–干路电流I = I1 + I2 + I3 + … + In其中，I1、I2、I3、…、In 分别为各支路的电流。
3.欧姆定律在并联电路中的应用：–并联电路中，各支路的电流与电阻成反比。
–电流 I = U / R其中，U 为电压，R 为电阻。
4.并联电路的电流计算实例：–假设一个并联电路有两个支路，支路1的电阻为 R1，支路2的电阻为 R2，总电压为 U。
–支路1的电流 I1 = U / R1–支路2的电流 I2 = U / R2–干路电流 I = I1 + I2 = U / R1 + U / R25.并联电路的电流计算练习：–针对不同规格的电阻，计算并联电路中的电流分布。
–分析并联电路中电流的变化规律。
6.并联电路在实际应用中的举例：–家庭电路中的用电器大多采用并联连接方式，如照明、电视、空调等。
–城市道路照明中的路灯，也是采用并联方式连接。
通过以上知识点的学习，学生可以掌握并联电路电流计算的方法，并能够运用到实际问题中。
习题及方法：一个并联电路中有三个支路，支路1的电阻为2Ω，支路2的电阻为4Ω，支路3的电阻为6Ω，总电压为12V。
求干路中的电流。
根据并联电路的电流计算公式，我们可以得到：I = I1 + I2 + I3其中，I1、I2、I3分别为各支路的电流。
根据欧姆定律，各支路的电流可以表示为：I1 = U / R1 = 12V / 2Ω = 6AI2 = U / R2 = 12V / 4Ω = 3AI3 = U / R3 = 12V / 6Ω = 2A将各支路的电流代入干路电流公式中，得到：I = I1 + I2 + I3 = 6A + 3A + 2A = 11A一个并联电路中有两个支路，支路1的电阻为3Ω，支路2的电阻为6Ω，总电压为12V。
串并联电路的各种计算公式
【串联电路】：使共一电流利过所有贯串交器件的联结办法之阳早格格创做串联电路特性：1. 电流到处相等： I总=I1 =I2 =I3 = (I)2. 总电压等于各处电压之战：U总=U1+U2+U3+……+Un3. 等效电阻等于各电阻之战：R总=R1+R2+R3+……+Rn(减少用电器相称于减少少度,删大电阻)4. 总功率等于各功率之战：P总=P1+P2+P3+……+Pn5. 总电功等于各电功之战：W总=W1+W2+……+Wn6. 总电热等于各电热之战：Q总=Q1+Q2+……+Qn7. 等效电容量的倒数等于各个电容器的电容量的倒数之战：1/C总=1/C1+1/C2+1/C3+……+1/Cn8. 电压调配、电功、电功率战电热率跟电阻成正比：(t相共)U1/U2=R1/R2，W1/W2=R1/R2，P1/P2=R1/R2，Q1/Q2=R1/R2.9.正在一个电路中，若念统造所有电器，即可使用串联电路.【并联电路】：使共一电压施加于所有贯串交器件的联结办法并联电路特性：1.各收路二端的电压皆相等，而且等于电源二端电压：U总=U1=U2 =U3=……=Un2.搞路电流（或者道总电流）等于各收路电流之战：I总=I1 +I2 +I3 +……In3.总电阻的倒数等于各收路电阻的倒数战：1/R总=1/R1+1/R2+1/R3+……1/Rn或者写为：R=1/(1/(R1+R2+R3+……Rn))(减少用电器相称于减少横截里积,缩小电阻)4.总功率等于各功率之战：P总=P1+P2+P3+……+Pn5. 总电功等于各电功之战：W总=W1+W2+……+Wn6. 总电热等于各电热之战：Q总=Q1+Q2+……+Qn7.等效电容量等于各个电容器的电容量之战:C总=C1+C2+C3+……+Cn8. 正在并联电路中，电压调配、电功、电功率战电热率跟电阻成反比:(t相共)I1/I2=R2/R1，W1/W2=R2/R1，P1/P2=R2/R1，Q1/Q2=R2/R19. 正在一个电路中，若念单独统造一个电器，即可使用并联电路.。
并联电阻计算公式
并联电阻计算公式---------------------------------------------------------------------- 电路中有并联和串联之分，让我们来了解并联和串联电阻公式吧。
一、并联电阻公式并联电路是电路、线路或元件为达到某种设计要求的功能的连接方式，特点是对2个同类或不同类的元件、电路、线路等首首相接，同时尾尾亦相连的一种连接方式。
并联电路中，电阻大小的计算公式为：1/R=1/R1+1/R2+1/R3(R1、R2、R3……表示各支路电阻大小);若只有两个电阻并联，则有计算公式:R=R1XR2/R1+R2(此公式只能用于两个电阻并联，多个电阻并联只能用上一个公式)。
并联电路电压特点：U总=U1=U2=…=Un并联电路电阻特点：1/R总=1/R1+1/R2二、串联电阻公式串联(series connection)是连接电路元件的基本方式之一。
将电路元件(如电阻、电容、电感,用电器等)逐个顺次首尾相连接。
将各用电器串联起来组成的电路叫串联电路。
串联电路中通过各用电器的电流都相等。
并联电路：并联的各支路电压相等，干路电流等于各个支路和表达式：电阻R1R2R3……Rn并联,电压U1=U2=……=Un干路电流：In=I1+I2+……+In由于P=UI,I=U/R，代入，并联电阻的功率比P1:P2:P3……：Pn=U1^2/R1:U2^2/R2……Un^2/Rn=1/R1:R2……1/Rn由于是纯电阻，发热比Q1:Q2……：Qn=Pn比=1/R1:R2……1/Rn并联电阻的计算公式1.电流计算L总=L1+L2+......+Ln即总电流等于通过各个电阻的电流之和2.电压计算U总=U1=U2=……=Un并联电路各支路两端的电压相等，且等于总电压3.电阻值计算1/R总=1/R1+1/R2+1/R3+......+1/Rn即总电阻的倒数等于各分电阻的倒数之和对于n个相等的电阻串联和并联，公式就简化为R串=n*R和R 并=R/n以上就是并联和串联的电阻公式，你清楚了吗？。
