韩国空气悬浮离心鼓风机比较-KTURBO NEX-D TURBOMAX NEUROS
TURBO发布资料2
⏹TURBO-MAX空气悬浮鼓风机结构:传统及原有的单级离心鼓风机是以齿轮加速方式使用的，它需要齿轮，轴承和润滑系统，且机械摩擦产生有极大的能量耗损，噪音等问题。
TURBO-MAX公司生产的空气悬浮离心鼓风机解决了这些问题，它有3大核心技术：高效空气轴承，永磁同步超电机及变频系统，铝合金AL7075（航空铝材）精密铸造的高精度叶轮。
MAX空气悬浮离心鼓风机，不需要齿轮箱增速器及联轴器，由高速电机直接驱动，而电机采用变频器来调速。
鼓风机叶轮直接与电机结合，而轴被悬浮于主动式空气轴承控制器上。
因为没有物理接触和无需润滑油系统，所以空气悬浮离心鼓风机具有高效，节能，低噪音，运行可靠和长期无需维修保养的特点。
MAX空气悬浮离心鼓风机采用一体化紧凑型设计。
叶轮，高速电机，变频器，空气轴承及其控制系统配有CPU微处理器的控制面板集于一体，提高了安装，操作的便利性。
为客户大大节省能源和日常维护费用，提供清洁的作业环境。
所以具有技术先进，性能可靠，结构简单，体积小，节约能源，维护方便等特点。
⏹核心部件描述一、空气悬浮轴承MAX系列空气轴承是由轴回转时形成的压力在轴周围产生的空气使轴浮扬。
原有的高速涡轮机械必需使用的复杂的油性轴承和油线以及油过滤器等，而空气轴承都不需要，所以简化了系统而且排出的空气里决不会有油的成分，避免再次污染，是真正的免润滑油鼓风机。
此技术在美国波音飞机上正常使用了20年以上，启动原理启动前轴和轴承之间有物理性的接触，启动时轴和轴承相对运动以产生空气压力，轴回转的时候, 轴周围的空气流动（速度能量）变换成压力，使回转轴自转，在轴达到一定的回转速度时（3000-5000RPM）空气压力使得轴浮扬，并起到润滑作用。
空气轴承与滚珠轴承等不同，无物理接触点，所以无需润滑油，几乎没有能源的损失，因而可以提高系统的效率。
二、叶轮我公司叶轮选用素材：AL7075（高强度航空铝材）具有优秀的耐磨、抗变形能力，叶轮与电动机采用直联方式连接，轴使用钛金属材料，叶轮效率可达92%，叶轮使用寿命达30年以上。
空气悬浮离心鼓风机 操作手册说明书
HIGH EFFICIENCYTURBO BLOWER MANUAL空气悬浮离心鼓风机操作手册前言本手册提供有公司离心鼓风机安装、操作和维护的信息。
然而，它并没有提供设备所有部件的详细描述或针对意外事故的对策在操作设备之前，请务必阅读这些说明。
按照说明操作，以避免维护、修理和操作上的危险。
如有异常或可疑操作，请与总部联系本手册属于公司包含机密信息。
未经公司的书面同意，本手册的任何部分不得复制或传送。
目录 (1)前言1.介绍 (4)1.1.一般 (4)1.2.保证 (4)1.3.责任范围 (4)1.4.适用范围 (4)1.5.产品规格 (4)1.6.产品配置 (5)1.6.1.永磁电机(永磁) (5)1.6.2.逆变器 (5)1.6.3.触摸液晶显示器 (5)1.6.4.操作传感装置 (6)1.6.5.密封 (6)1.6.6.备件 (6)2.安全 (6)3.存储 (8)3.1.90天内入库 (8)3.2.贮存时间超过90天 (8)4.安装 (9)4.1.产品确认 (9)4.2.安装位置选择 (9)4.3.运输 (10)4.4.管道 (11)4.4.3.排出管路 (11)4.4.3.1.离心鼓风机排出管路的配置 (11)4.4.4.吸入管路 (12)4.4.4.1.检查吸入过滤器是否与产品连接。
(12)4.5.主电源及接地 (13)4.6.连接控制线 (14)4.7.为试运行做准备 (14)5.操作 (15)5.1.本地操作 (16)5.1.1.触摸屏显示配置 (16)5.1.1.1.触摸屏主屏幕 (16)5.1.1.2.触摸屏设置 (17)5.1.1.4.控制参数设置画面 (20)5.1.1.5.触摸屏数据记录屏幕 (20)5.1.1.6.帮助屏幕 (21)5.1.2.设置操作的条件 (22)5.1.2.1.设置操作模式和控制模式 (22)5.1.3.设置SV (22)5.2.远程操作(Remote_SW) (22)5.2.1.信号的内容 (22)5.2.2.远程操作程序 (24)5.3.通信的操作(REMOTE_COM) (24)6.维护/修理 (25)6.1.一般注意事项 (25)6.2.循环检验项目 (25)6.3.零件检查及更换周期 (27)7.联系方式 (31)1.介绍1.1.一般公司公司保证交付的产品没有任何问题，并在从我方交付之日起12个月内进行缺陷担保。
空气悬浮风机的简单介绍
维修
结构简单，故障率低，维修费用少
磁力 结构复杂；100%无油润滑 控制器，感应器等配件 体积大 电磁器；定位感测器；定位控制器；诊断装置；不间断电源 -100℃-180℃
需要复杂的结构来维持可靠性 效率：61%-70%（控制器需要消耗功率） 噪音：80-85分贝 各种电子元件需要不间断的检查维护（控制器，传感器等） 较高 需根据相应的电子元器件的寿命 结构复杂，故障率高，维修费用多
径向轴承
止推轴承
轴和轴承的构造
止推轴承 Thrust Bearing(2EA)
圆盘Disk 内装转子 Built in rotor
转子系统 Rotor System 1)1 转子Rotor / 1 固定子Stator 2)径向轴承 Radial Bearing : 2sets 3)止推轴承 Thrust Bearing : 2sets
▶采用国际知名品牌日本安川/芬兰伟肯，稳定性和可靠性高 ▶为高速旋转提供最小化算法 ▶通过调节频率（HZ）达到节约能源的高速旋转功能 ▶内置直流电抗器，可抑制电源谐波 ▶精密运行，软启动 ▶对急剧负荷变动的反应速度快 ▶内部装有后备电容（Kinetic Energy Back-up）,停电时可迅速安全的让设备减速停止
VS
产品对比
效率.噪音.环境
鼓风机现有技术
罗茨风机
多级离心鼓风机
单级离心鼓风机
磁悬浮鼓风机
空气悬浮离心鼓风机
容积式鼓风机
低速离心式鼓风机
高速离心式鼓风机
磁悬浮高速离 心鼓风机
空气悬浮高速 离心鼓风机
提高能源效率：从传统的罗茨风机到空气悬浮离心鼓风机效率增加了30%以上，并且噪音也从110分贝下降到 80分贝。
核心技术
纽若斯(Neuros)空气悬浮鼓风机
公司介绍
韩国Neuros Co., Ltd公司成立于2000年5月9日，位于大 韩民国大田市儒城区田民洞大德研究园内，是一家以涡轮机械 研发与制造、涡轮发动机研发与制造，软件开发，集产、研、 销为一体的综合性高新技术企业。公司是韩国兵务厅指定的国 防特种装备研究机构、军民两用技术课题主管机构；并被委任 为国家指定实验室，负责高效超音速压缩技术设计，被评为2 1世纪新领域产业（超导应用技术）课题主管机构/研发超低温 冷冻机。 我公司致力于涡轮机械研发与制造、涡轮发动机研发与制造，软件开发，设 有涡轮能量研究所，自助研发振翅型无人飞机（机器鸟，CybirdTM）、NX系列涡 轮空气悬浮离心鼓风机具有国际领先水平，分别荣获了获“中小企业技术革新大 展”技术革新奖，（国务总理奖）、产业资源部技术标准院优秀品质（EM）认证、 北美CSA/US，和欧洲CE认证、杰出新技术（NET）认证（环境部）、获得杰出新产 品认证（科学技术部）等荣誉。 韩国纽若斯株式会社在2012年韩国柯斯达克上司，也是目轴承技术，无需润滑油，故此也无需润滑 油冷却系统。
- NEOURS空气悬浮鼓风机采用空气悬浮轴承技术，无需额外的磁力设备将 轴承托起，而是轴承在达到一定转速后，由自身产生形成流体动力场，在径向轴 承内此流体动力形成浮扬力。故此，当鼓风机突遇停电等或其它动力突然消失的 情况下，轴承在惯性的作用下，浮扬力慢慢下降，使之等同于正常关机，而不会 出现类似磁力消失的情况，造成鼓风机的损坏。
- 空气悬浮鼓风机设有放空阀消音器、过滤器；由于鼓风 机自身噪音在80分贝以下，无需另外设置消音器。

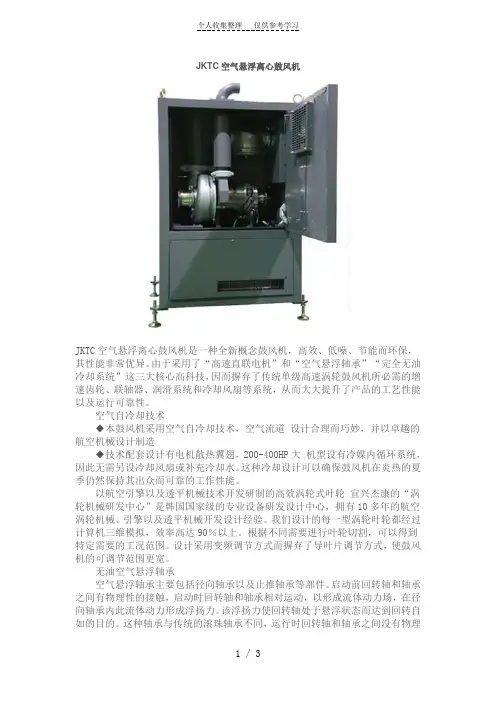

JKTC空气悬浮离心鼓风机
JKTC空气悬浮离心鼓风机JKTC空气悬浮离心鼓风机是一种全新概念鼓风机，高效、低噪、节能而环保，其性能非常优异。
由于采用了“高速直联电机”和“空气悬浮轴承”“完全无油冷却系统”这三大核心高科技，因而摒弃了传统单级高速涡轮鼓风机所必需的增速齿轮、联轴器、润滑系统和冷却风扇等系统，从而大大提升了产品的工艺性能以及运行可靠性。
空气自冷却技术◆本鼓风机采用空气自冷却技术，空气流道设计合理而巧妙，并以卓越的航空机械设计制造◆技术配套设计有电机散热翼翅，200-400HP大机型设有冷媒内循环系统，因此无需另设冷却风扇或补充冷却水。
这种冷却设计可以确保鼓风机在炎热的夏季仍然保持其出众而可靠的工作性能。
以航空引擎以及透平机械技术开发研制的高效涡轮式叶轮宜兴杰康的“涡轮机械研发中心”是韩国国家级的专业设备研发设计中心，拥有10多年的航空涡轮机械、引擎以及透平机械开发设计经验。
我们设计的每一型涡轮叶轮都经过计算机三维模拟，效率高达90％以上。
根据不同需要进行叶轮切割，可以得到特定需要的工况范围。
设计采用变频调节方式而摒弃了导叶片调节方式，使鼓风机的可调节范围更宽。
无油空气悬浮轴承空气悬浮轴承主要包括径向轴承以及止推轴承等部件。
启动前回转轴和轴承之间有物理性的接触，启动时回转轴和轴承相对运动，以形成流体动力场，在径向轴承内此流体动力形成浮扬力。
该浮扬力使回转轴处于悬浮状态而达到回转自如的目的。
这种轴承与传统的滚珠轴承不同，运行时回转轴和轴承之间没有物理接触点，所以无需润滑油，能量损耗极低，效率极高，适用于多种工作环境。
这种技术可以应用于转速高达100，000rpm的大功率高转速机械。
经过严格测试，表明该轴承的启动次数可达到20，000次以上，完全符合设计以及实际应用要求。
高效JKTC空气悬浮离心鼓风机由于采用了可调范围更为宽泛的叶轮设计，并且摒弃了传统的导叶片调节方式，因此本鼓风机运行时将比传统类型的鼓风机更高效、节能。
HV-TURBO鼓风机1[1]
![HV-TURBO鼓风机1[1]](https://img.taocdn.com/s3/m/e6bb5804f08583d049649b6648d7c1c708a10bf3.png)
HV-TURBO鼓风机操作及保养•采用MCP进行自动控制•定期变换运行顺序•定期检查润滑油指标•保持空气过滤器清洁•保持油过滤器清洁•保持油冷却器清洁•保证鼓风机房的通风入口过滤器的保养•检查入口压力损失•清洗过滤袋;不能用水和压缩空气来清洗润滑系统•每天检查油位•每500小时检查润滑油的指标•每15000小时更换润滑油•每天检查油过滤器的压差•每8000小时更换油过滤芯油冷却系统•最长一个月清洗冷却器- 停止鼓风机- 用吸尘器清洗表面(昆虫)- 用压缩空气垂直清洗缝隙电动机•每月须对电动机除尘•按照电动机铭牌的规定加注润滑脂•要确保相同牌号的润滑脂•不可过量注油•要有注油的记录本进口导叶和出口导叶机构•不得对导叶机构随意调整•每月要对导叶机构的操作杆与轴的位置刻度进行检查HV-TURBO鼓风机常见故障及排除常见故障1.油压报警2.油温报警3.喘震报警4.环流报警5.电机温度报警6.综合报警7.起动故障8.流量不足9.能耗过大10.强烈振动、噪音油压报警1.油位低2.机械油泵或电动油泵故障3.油过滤器或油路堵塞4.油压传感开关故障5.油温过高6.压力油管泄露7.电气故障（包括MCC）油温报警1.油冷却器故障2.油冷却器入口环境温度过高3.油冷却器堵塞4.油冷却器起动温度设定错误5.润滑油型号错误6.机械故障7.油温传感开关设定错误或故障8.电气故障喘震报警•背压过高•入口过滤器压力损失过大•入口温度过高•电机转速低•PRC系统工作不正常，入/出口导叶不匹配•叶轮损坏或和涡壳的间隙过大•放空阀故障（起动/停机时喘震）•喘震控制器故障及电气故障环流报警•入/出口导叶系统完全关闭（限位开关最小位置被改变）•背压过高，接近喘震极限•放空阀排出的气体回流到风机入口管•温度传感开关不工作•温度探头碰到鼓风机的壳体•电气故障电机温度报警•轴承温度过高•绕组温度过高•温度探测器PT-100损坏•温度控制器设定错误•消音罩风扇不工作•电气故障综合报警•任何其他报警都会导致综合报警•急停开关没复位•MCC的反馈信号丢失•放空阀故障•出口阀故障起动故障•MCC故障（开关柜/软起动器/供电）•电机故障•鼓风机反转•联轴器断裂•鼓风机主轴抱死流量不足•入/出口导叶系统故障•放空阀没有完全关闭•管道漏气能耗过大•入/出口导叶系统故障•环境温度和气压低•机械故障（轴承、齿轮或轴有缺陷）•电机故障强烈振动、噪音•联轴器故障或同轴度过大•大齿轮或轴承故障•转子或叶轮故障•电机故障•基座扭曲变形•柔性接头严重扭曲变形使得鼓风机的涡壳受力。
磁悬浮离心风机
硫减排量（tSO2）
约99 tSO2/a
某垃圾渗滤液改造项目
项
（kW▪h）
节能量（tce）
碳减排量 （tCO2） 硫减排量 （tSO2）
600m³/t 罗茨鼓风机 3台132kW （105m3/min，80KPa）
YG200（一用一备） 32%
约102万kW▪h
旋转世界 因我而变
亿昇磁悬浮高速离心鼓风机
亿昇（天津）科技有限公司
普通火车
磁悬浮鼓风机运行原理
磁悬浮列车
普通轴承
磁悬浮轴承
直线运动，类似应用如电梯等
圆周运动，一切旋转机械都需要
目前全世界只有少数国家掌握了磁悬浮技术。
公司完全拥有了独立自主知识产权、国际领先的磁悬浮轴承技术，并据此成功研制出了国内最大的磁悬浮 高速离心式鼓风机，打破了国外企业的垄断。
根据工况需求进行转速调整，为用户节约更多电能。
变
可以根据外界因素变化，
频
通过调节转速实现压力和
调
流量的变化；
节
具有存储、记
忆和远程采集
控制功能。
具有喘振预测 和防喘振功能；
运行状态全过 程实时远程监
控；
人机界面友好， 图形菜单操作；
控制系统散热风扇
鼓
控制系统
风
机 结
显示屏
构
控制键
风机出风口 进风过滤棉 风机主机 冷却系统 控制系统空气过滤器
安装及供货范围
磁悬浮鼓风机参数选型表
产品系列 装机功率（kW)
升压（kPa) 40 50 60 70 80 90 100 120 150
YG75 50 75
60 90 50 73 42 63 37 55 33 50 30 45
TURBOMAX电子样本
Discharge Pressure (kgf/cm2)
MAX30
Nominal Airflow(m3/min)
MAX50
MAX75 MAX100 MAX150 MAX200 MAX300
功率 0.4 0.6 0.8 1 1.2 1.5 输出电压 出口管径 重量(Kg) 尺寸
A B C 底座
30HP
空气自冷却技术（MAX20-150HP） 本鼓风机采用空气自冷却技术，空气流道设计合理而
巧妙，并以卓越的航空机械设计制造。 冷媒内循环冷却系统（MAX200-MAX500） 大型号 设备采用独特的冷媒内循环冷却系统，操作简 单实用。
以航空引擎以及透平机械技术开发研制的高效涡轮式叶轮 我公司的“涡轮机械研发中心”是韩国国家级的专业设备研发设计中心， 拥有10多年的航空涡轮机械、引擎以及透平机械开发设计经验。我们设计的 每一型涡轮叶轮都经过计算机三维模拟，效率高达90%以上。根据不同需要 进行叶轮切割，可以得到特定需要的工况范围。设计采用变频调节方式而摒 弃了导叶片调节方式，使鼓风机的可调节范围更宽。
产业部分
水泥，钢铁／制造厂，石油／化纤，造纸厂．
石油／化纤
水泥
干燥流水线
空气移送粉末原料
空气移送粉末原料
小规模干燥流水线（铝，半导体等）
环境产业
污水处理厂暴气设备，煤炭，卫生防疫站等
污水处理厂
焚化炉
洗涤
嚗气槽，集水槽，高度处理
燃烧效果增强，促进消除排放废气
消除洗涤后瓶子内部的水滴
农业／食品及其他 颗粒及粉末运送，干燥，食品原料移送，水族馆／养鱼场的气供应
无油空气悬浮轴承 空气悬浮轴承主要包括径向轴承以及止推轴承等部件。启动前回转轴和 轴承之间有物理性的接触，启动时回转轴和轴承相对运动，以形成流体 动力场，在径向轴承内此流体动力形成浮扬力。该浮扬力使回转轴处于 悬浮状态而达到回转自如的目的。这种轴承与传统的滚珠轴承不同，运 行时回转轴和轴承之间没有物理接触点，所以无需润滑油，能量损耗极 低，效率极高，适用于多种工作环境。这种技术可以应用于转速高达 100,000 rpm的大功率高转速机械。经过严格测试，表明该轴承的启动次 数可达到20,000次以上，完全符合设计以及实际应用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
业绩
K-TURBO 1997年 2003年 1000多个
韩国只要几家空气悬浮离心鼓风机比
Neuros 2000年 2006年 500多个
售后服务
北京、广州、青岛有备件 中心
上海
可以做到420m3/min， 鼓风机从4米水深到20米水 可以做到420m3/min，目前 风量、压力大小 深,20米以上到100米水深属 只能做鼓风机从4米水深到
南通
无
NEX-D 1984年 2012年 100多个
北京
可以做到240m3/min，目前 可以做到80m3/min，目前只 可以做到420m3/min，目前
只能做鼓风机从4米水深到 能做鼓风机从4米水深到12 只能做鼓风机从4米水深到
12米水深
米水深
12米水深
高速电机+变频器+ 控制器 高速电机+变频器+ 控制器 高速电机+变频器+ 控制器
45%～100% 水冷及风冷
45%～100% 水冷及风冷
45%～100% 水冷及风冷
PMSM永磁同步直流电机
PMSM永磁同步直流电机
PMSM永磁同步直流电机 BLDC永磁无刷直流电机
德国KEB，韩国MAGPLUS
150马力以下是单叶轮、 200马力以上是双叶轮
日本安川YASKAWA 双叶轮
日本安川YASKAWA 德国KEB
结构特点 高速电机+变频器+ 控制器 高速电机+变频器+ 控制器
性能区别（变频 20%～100%，在长沙有业绩 调节范围） 可以调节到20%。
直流电机配套厂 家及冷去方式
水冷及风冷
45%～100% 水冷及风冷
直流电机形式
PMSM永磁同步直流电机 BLDC永磁无刷直流电机
PMSM永磁同步直流电机
变频器 叶轮
单叶轮
锻造，五轴加工中心 韩国
锻造，五轴加工中心 韩国
锻造，五轴加工中心 韩国
中国产
中国产
中国产
日本安川YASKAWA
德国KEB，韩国MAGPLUS
200马力以下是单叶轮、200 马力以上是双叶轮
单叶轮
叶轮加工 仪表系统
精密铸造 韩国
锻造，五轴加工中心 韩国
出口阀门及放空 阀门
中国产
中国产
要几家空气悬浮离心鼓风机比较
TURBOMAX 2007年 2009年 200多个
ECO 2002年 2006年 100多个
