监控立杆规格与安装规范
监控立杆国家标准规范
监控立杆国家标准规范监控立杆是指在监控摄像头前方设置的立杆，用于固定和支撑监控设备，以便实现监控目标的有效拍摄和录像。
为了确保监控立杆的质量和使用效果，国家制定了监控立杆的国家标准规范，以下是对此规范的详细介绍。
一、立杆选材与尺寸1.1 立杆选用的材料应符合国家标准的要求，具有足够的强度和耐腐蚀性，确保立杆的使用寿命和稳定性。
1.2 立杆的尺寸应根据实际情况进行设计和确定，包括立杆的高度、直径、壁厚等，以确保立杆能够稳固地支撑监控设备，并适应各类天气条件的影响。
二、立杆的结构设计2.1 立杆应采用圆柱形状，并且具备足够的刚性和稳定性，以抵御外界环境因素的影响。
立杆的底部应有合适的加固措施，确保塌倒和摇晃的风险最小化。
2.2 立杆的顶部应设置合适的安装接口，以便安装监控摄像头和调整其方向。
同时，立杆上应设置合适的防护措施，避免恶意破坏和非法占用。
三、立杆的安装固定3.1 立杆的安装应遵循国家相关的规范和标准，确保立杆与地面的连接稳固可靠。
安装时应使用合适的固定件和连接件，并进行必要的加固工作。
3.2 立杆与地面的接触部分应设置防腐措施，以延长立杆的使用寿命，并减少腐蚀对立杆稳定性的影响。
四、立杆的维护与检修4.1 立杆应定期进行维护和检修，以确保其正常使用。
维护包括对立杆表面进行清洁和防锈处理，检修包括对立杆结构的完整性和稳定性进行检查。
4.2 立杆维护和检修时应采取相应的安全措施，避免发生事故。
维护和检修工作人员应具备相关的专业知识和经验，以确保工作的安全和有效进行。
五、立杆的使用环境要求5.1 立杆应根据具体的使用环境进行设计和选择。
例如，对于海滨地区或高山地区，立杆应具备耐腐蚀和抗风能力更强的特点。
5.2 立杆的使用环境应保持良好的通风和光照条件，并采取防雷措施，避免因雷电等天气原因造成的损坏和事故。
综上所述，监控立杆的国家标准规范主要包括选材与尺寸、结构设计、安装固定、维护与检修以及使用环境要求等方面。
监控立杆安装规范

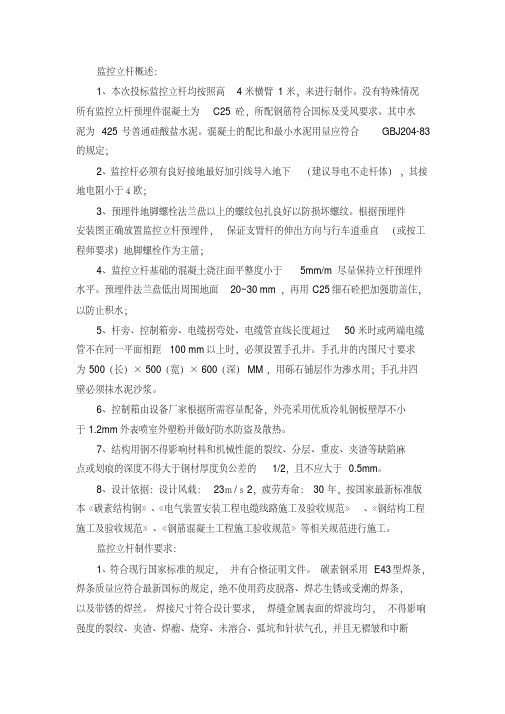

监控立杆概述：1、本次投标监控立杆均按照高4米横臂1米，来进行制作。
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
8、设计依据：设计风载：23ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
监控立杆制作要求：1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。
视频监控室外立杆施工安装工艺要求
视频监控室外立杆施工安装工艺要求一、室外监控立杆如何操作规格1、一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。
监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。
2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧；方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
制作要求1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
监控立杆国家标准规范
监控立杆国家标准规范
监控立杆是指用于监控设备安装的支架，其质量直接关系到监控设备的稳定性和使用寿命。
为了规范监控立杆的设计、制造和安装，我国制定了一系列的国家标准规范，以确保监控立杆的质量和安全性。
首先，监控立杆的国家标准规范对其设计和制造提出了具体要求。
根据国家标准规范，监控立杆应具有足够的强度和稳定性，能够承受一定的风压和外力作用，同时还要具备防腐、防锈、防腐蚀的性能。
此外，国家标准规范还规定了监控立杆的尺寸、材质、表面处理等方面的具体要求，以确保其符合国家的安全标准和质量要求。
其次，国家标准规范还对监控立杆的安装和使用提出了详细的规定。
监控立杆的安装应符合国家相关的建筑安装规范，安装过程中要保证其垂直度和水平度，以及与地面的连接牢固性。
在使用过程中，监控立杆要定期进行检查和维护，确保其安全可靠地运行，同时要遵守相关的安全操作规程，防止发生意外事故。
此外，国家标准规范还对监控立杆的质量检验和验收提出了具体要求。
监控立杆在出厂前必须进行质量检验，检验项目包括外观质量、尺寸精度、材质和强度等方面。
在验收过程中，要按照国家标准规范的要求进行检查，确保监控立杆的质量符合国家标准，达到安全使用的要求。
总的来说，监控立杆的国家标准规范是为了保障监控设备的安全和稳定运行而制定的，它涵盖了监控立杆的设计、制造、安装、使用和质量检验等方方面面，对监控立杆的质量和安全性提出了具体的要求。
只有严格按照国家标准规范执行，才能确保监控立杆的质量和安全可靠，为监控设备的正常运行提供保障。
监控立杆技术要求
监控立杆技术要求一、室外监控立杆如何操作规格一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。
二、监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。
2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
三、避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体)，其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;四、安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
五、制作要求1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
监控系统杆件安装要求
监控系统杆件安装要求
1、杆件安装应确保设备良好固定，同时满足如下要求：
(1)应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定。
(2)杆件安装前应现场查看，以确定立杆长度、基础大小和管线长度等，保证违法采集设备设在抓拍车道的中央上方，误差在
20cm内。
(3)杆件及杆件上所有设备安装后，杆件立柱臂应与地面垂直，杆件悬臂应与道路中心走向呈90度直角，杆件悬臂与立柱臂呈91度-92度夹角。
(4)杆件安装后，应及时进行接地施工，对于沉降的基础，要求用细土恢复至与基础四周路面齐平，以便其他单位进行道板及绿化恢复施工。
2、杆件施工规范和要求(1)对现场进行安全警戒，对必要路段进行封锁，防止无关人员进入工作区域，确保施工环境的安全。
(2)立杆中心线应与水平面垂直，横杆应与立杆垂直；需要立杆监控点的地笼法兰盘清理干净，用水平尺测量好各个方向的水平度，发现不水平的方向及时调整水平。
如下图：
(3)在立杆底部手井到各杆件出线孔之间应放置穿线用铁丝；
(4)施工完毕后，地脚螺栓外露长度宜控制在70-80mm内，用两个螺母紧固，并用黄油进行密封加以防腐保护。
杆件安装起来后，紧上螺丝之前，加垫片，建议每个螺杆安放两块方形垫片，防止加固螺丝时，垫片受力变形，如下图所示：
(5)横臂与主杆螺丝安装结构和配件说明如下图：
(6)杆件立好后，杆件的基础需要用混凝土将整个基座完全包封，以免螺丝在时间暴露在空气中导致生锈。
在用水泥将螺丝封好之前，需将接地角铁跟杆件的法兰盘焊接好，如下图要求所示：
接地体焊接
基座水泥包封
混凝土养护冬天保养7天，夏天保养5天，以确保混凝土能达到
一定的安装强度。
监控立杆规格
监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。
监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。
摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。
监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。
监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。
监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。
监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2m m；引入电缆预埋钢管的位置及规格等）。
标准摄像机立杆基本要求
标准摄像机立杆基本要求1、主机箱要求：机箱采用悬挂式三防机柜，机箱板材厚度≥ 1. 2mm;2、摄像机立杆采用 F 杆式，要符合有关技术规范标准的实际情况，并提供相关的技术参数和达到的标准。
净空高度 5.8 米以上，横臂长度根据实际情况宽度而定，支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上（提供相关图纸），可抵御12 级以上台风袭击。
具体要求如下：（1）悬臂杆厚度：6mm ，主立杆厚度：8mm 。
(2）地面至悬臂杆中心线高度为： 5. 5 mm 。
（3）构件全部采用A3 钢。
(4)悬臂杆和主立杆长度达不到，不得对接，要求整体成形。
（5）焊条采用T42 。
（6)所有钢构件都进行热镀锌防腐处理，紧固件表面：350/m2 ，其它为：600g/m2 ，并进行喷塑处理（白色)。
(7)混凝土采用C20 ，基础规格不低于1500*1500*2200(mm) ，具体规格视路口情形定。
(8)所有各焊处必须满焊、牢固、不得虚焊，表面美观。
(9)悬臂杆中心线与道路横向应保持水平。
（10) 每套臂应有一根 2.5m 热镀锌接地棒，采用16mm2 裸铜线和杆件连接，接地电阻为10 Ω。
摄像头支杆的技术要求：（1））摄像头支杆底座与基础预埋件、支杆与悬臂之间必须通过法兰盘连接。
（2））摄像头支杆悬臂与竖杆的夹角必须合理.（3））表面热浸镀锌处理（含底座法兰盘）（4））车道摄像头立杆：摄像头钢管杆立柱及横臂均采用八角锥形，断面为正八边形；（5））悬臂式安装立柱高度为不小于6.5 米。
（6））悬臂长度在12 米之内为整根不分段式。
（7））杆体设计要求美观大方；所有负载安装就位，杆体投入使用后，整体外形应与厂家提供图纸效果一样。
（8））杆体可抗最大风速40m/s ，疲劳寿命大于30 年。
（9））所有焊接均（只允许法兰处有焊接）要求双面全满焊，务必焊牢。
摄像头支杆规格如下：立杆(Φ300- Φ250) ×8(壁厚)×6800 悬杆(Φ188- Φ110) ×6(壁厚)×7000立杆(Φ300- Φ250)×8(壁厚)×6800 悬杆(Φ214-Φ110)×6(壁厚)×8000。
监控立杆国家标准规范
监控立杆国家标准规范
监控立杆是一种用于监控摄像头、灯具等设备的支撑杆，其质量和规范对于设
备的稳定性和安全性具有重要意义。
因此，国家对监控立杆的标准规范制定了一系列的要求，以确保其在使用过程中能够达到相应的安全标准。
首先，监控立杆的材质要求必须符合国家标准，一般采用优质碳素结构钢制作，具有良好的抗风压和抗腐蚀性能。
其外观应该光滑平整，无明显的变形、裂纹和焊接缺陷，确保其结构稳定可靠。
其次，监控立杆的安装要符合国家标准规范，必须由具备相关资质的专业人员
进行安装，严格按照安装说明书进行操作，保证每个连接部位的紧固度和稳固性。
在安装完成后，需要进行一定的负荷测试，以确保其承载能力符合要求。
另外，监控立杆的使用环境也需要符合国家标准规范的要求，例如在安装地点
的土壤承载力、风压等方面需要满足相关要求。
在特殊环境下使用时，还需要采取相应的防腐蚀、防震动等措施，以确保其在恶劣环境下的稳定性和安全性。
此外，监控立杆的维护保养也是至关重要的，国家标准规范中也对其进行了详
细的要求。
在日常使用中，需要定期对立杆进行检查，发现问题及时进行维修或更换，确保其在使用过程中不会出现安全隐患。
同时，对于表面的防腐蚀处理也需要定期进行，以延长其使用寿命。
总的来说，监控立杆国家标准规范的制定，对于保障监控设备的稳定性和安全
性具有重要的意义。
只有严格按照相关规范要求进行生产、安装和维护保养，才能够确保监控立杆在使用过程中能够达到预期的效果，为人们的生活和工作提供更好的保障。
希望相关行业能够重视并严格执行这些规范，共同为社会的安全和稳定作出贡献。
监控立杆规范
监控立杆规范
监控立杆规范是指在安装监控设备时所需要遵守的规范，以确保立杆的安全稳定和监控设备的良好工作状态。
下面是针对监控立杆安装的一些规范：
一、立杆选材
1. 立杆应选用优质冷弯钢材，具备一定的抗风、抗震能力。
2. 杆身质量应符合国家标准，并经过质量检测合格。
3. 杆身表面应进行防腐处理，以提高杆的使用寿命。
二、立杆安装
1. 立杆应根据监控设备的布置需求合理布设，确保监控范围的覆盖。
2. 杆顶安装平台应能够承载监控设备的重量，并具备抗风能力。
3. 杆身埋地深度应符合规定，以确保立杆的稳定性和安全。
三、杆体设置
1. 立杆顶部应设有防雨、防腐设施，以保护设备免受恶劣天气影响。
2. 立杆底部应设置防腐蚀措施，以防止腐蚀和损坏。
3. 立杆上应设置适当数量的固定支架，以确保监控设备的固定和稳定。
四、线缆布线
1. 监控设备的线缆应穿过立杆内部，布线要整齐、美观，并要避免电缆过长、过短的问题。
2. 线缆的固定应可靠，不松动，以确保设备的正常运行。
五、安全考虑
1. 安装过程中，必须确保人身安全，佩戴必要的安全装备，切勿盲目冒进。
2. 立杆周围应设置警示标识，以提醒他人注意，并防止损害立杆或设备。
六、验收与维护
1. 完成立杆安装后，应进行验收，确保设备运行正常。
2. 定期检查立杆和设备的维护工作，包括杆体的防腐、线缆的检修等。
以上是监控立杆安装的一些规范，通过遵守这些规范，可以确保立杆的安全性和设备的正常运行，提高监控系统的使用效果和寿命。
同时，在安装过程中也要注重施工质量，确保监控立杆的稳固和耐用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控立杆规格
1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。
没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定。
2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。
4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。
7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于。
监控立杆安装规范
1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。
2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
3、每一根金属监控杆立杆都必须接地，其接地电阻小于4欧；各立杆基础具体数据视现场施工需要为准。
