焊接质量检验评定标准表(角焊缝)
焊缝外观质量检验规范
焊缝外观质量检验规范实施日期：2014年6月1日焊缝外观质量检验规范1 下列符号适用于本文件。
a ：角焊缝的公称喉厚（角焊缝厚度）；b ：焊缝余高的宽度；d ：气孔的直径h ：缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t ：壁厚或板厚；K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2a）C ：焊缝宽度2 焊缝分类及质量等级2.1 焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。
具体分类见表1。
表1 焊缝分类焊缝区分焊缝类别适用部位及例子焊缝类型对接焊缝及角焊缝A 承受动载、冲击载荷，直接影响产品的安全及可靠性，作为高强度结构件的焊缝，以及承受高温的焊缝（如：泥浆泵机架、杠杆、蒸汽管路、汽缸等）B 承受高压的焊缝（如：高压三通、高压油管等焊缝）C 受力较大、影响产品外观质量或低压密封类焊缝（如：部分后汽缸、底盘、油箱、水箱等焊缝）D 承载很小或不承载，不影响产品的安全及外观质量的焊缝2.2 焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。
3 焊缝外观质量检验规则3.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。
3.2 质量检验部门按图样、工艺文件，判断焊缝类别和质量等级，对焊接件是否合格进行检查和验收。
4 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。
表2 对接焊缝外观质量检验项目和要求说明焊缝类型序号项目项目说明(图示)质量等级A B C D1表面气孔I 不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.3t≤2；(密封焊缝不允许有气孔)，其中t为板厚。
IIIII2表面夹渣I 不允许II 不允许50 焊缝长度上,只允许单50 焊缝长度上，只允序号项目项目说明(图示)质量等级A B C D个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)许单个夹渣，且直径不大于1/4板厚，最大不超过3III不允许50 焊缝长上，只允许单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣)50 焊接长上，只允许单个夹渣，且直径不大于1/3板厚，最大不超过43 飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I 不允许可视面不允许有飞溅，非可视面在100×50的范围内，Φ1 以上的飞溅数量不超过一个IIIII序号项目项目说明(图示)质量等级A B C D4 裂纹在焊缝金属及热影响区内的裂纹不允许5 弧坑缩孔hI 不允许II 不允许①0.5≤t≤3之间，弧坑深度h≤0.2t；②t≥3，弧坑深度h≤0.1t≤2III6电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值7焊缝成形I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，接头良好8焊缝余高Ih≤1+0.05bh≤1+0.1b h≤1+0.1b h≤1+0.15b序号项目项目说明(图示)质量等级A B C D允许局部超过IIh≤1+0.1b h≤1+0.1b允许局部微小超过h≤1+0.15b允许局部微小超过h≤1+0.2b允许局部微小超过IIIh≤1+0.15b≤5h≤1+0.15b≤5允许局部超过h≤1.2+0.15b≤5允许局部超过h≤1+0.25b≤6允许局部超过9 未焊满及凹坑I不允许h≤0.6总长度不超过焊缝全长的15%II不允许h ≤0.5总长度不超过焊缝全长的10%h ≤1.0总长度不超过焊缝全长的15%III不允许h ≤1.0总长度不超过焊h≤1.5总长度不超过焊序号项目项目说明(图示)质量等级A B C D缝全长的15%缝全长的20%10 错边①单面焊缝②双面焊缝I①h≤0.10t≤1 h≤0.10t≤1 h≤0.10t≤1.5②h≤0.10t≤2 h≤0.10≤2II①h≤0.10t≤1.5 h≤0.15t≤1.5 h≤0.15t≤2②h≤0.15t≤3 h≤0.15t≤3III①h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤3②h≤0.2t≤3 h≤0.2t≤411 焊瘤I 不允许II不允许总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3 III不允许总长度不超过焊缝全长的10%以内，单个焊瘤深度不超过h≤0.312 咬边I 不允许不允许h≤0.03t≤0.5总长度不超过序号项目项目说明(图示)质量等级A B C D焊缝全长的10%IIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的10%，且≤50h≤0.03t≤0.5总长度不超过焊缝全长的15%IIIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的15%h≤0.03t≤1总长度不超过焊缝全长的20%要求修磨的焊缝不允许存在咬边。
焊缝质量检验标准

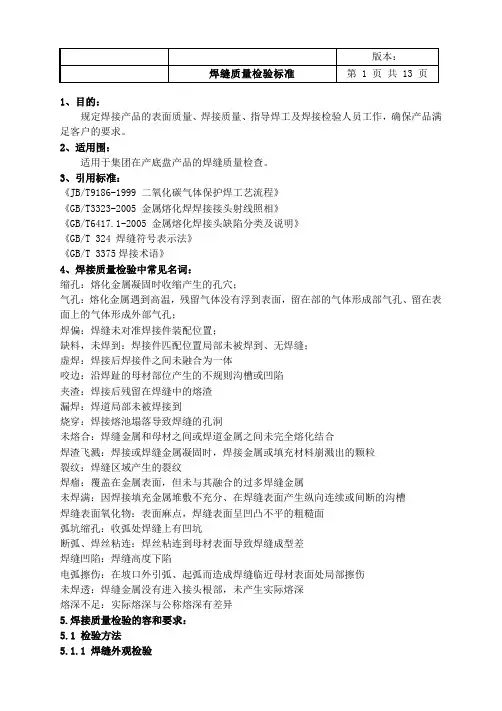

1、目的：规定焊接产品的表面质量、焊接质量、指导焊工及焊接检验人员工作，确保产品满足客户的要求。
2、适用围：适用于集团在产底盘产品的焊缝质量检查。
3、引用标准：《JB/T9186-1999 二氧化碳气体保护焊工艺流程》《GB/T3323-2005 金属熔化焊焊接接头射线照相》《GB/T6417.1-2005 金属熔化焊接头缺陷分类及说明》《GB/T 324 焊缝符号表示法》《GB/T 3375焊接术语》4、焊接质量检验中常见名词：缩孔：熔化金属凝固时收缩产生的孔穴；气孔：熔化金属遇到高温，残留气体没有浮到表面，留在部的气体形成部气孔、留在表面上的气体形成外部气孔；焊偏：焊缝未对准焊接件装配位置；缺料，未焊到：焊接件匹配位置局部未被焊到、无焊缝；虚焊：焊接后焊接件之间未融合为一体咬边：沿焊趾的母材部位产生的不规则沟槽或凹陷夹渣：焊接后残留在焊缝中的熔渣漏焊：焊道局部未被焊接到烧穿：焊接熔池塌落导致焊缝的孔洞未熔合：焊缝金属和母材之间或焊道金属之间未完全熔化结合焊渣飞溅：焊接或焊缝金属凝固时，焊接金属或填充材料崩溅出的颗粒裂纹：焊缝区域产生的裂纹焊瘤：覆盖在金属表面，但未与其融合的过多焊缝金属未焊满：因焊接填充金属堆敷不充分、在焊缝表面产生纵向连续或间断的沟槽焊缝表面氧化物：表面麻点，焊缝表面呈凹凸不平的粗糙面弧坑缩孔：收弧处焊缝上有凹坑断弧、焊丝粘连：焊丝粘连到母材表面导致焊缝成型差焊缝凹陷：焊缝高度下陷电弧擦伤：在坡口外引弧、起弧而造成焊缝临近母材表面处局部擦伤未焊透：焊缝金属没有进入接头根部，未产生实际熔深熔深不足：实际熔深与公称熔深有差异5.焊接质量检验的容和要求：5.1 检验方法5.1.1 焊缝外观检验焊缝外观检验主要包含以下三种：5.1.1.1肉眼观察（也叫感官检查），目前拓普工厂一般采用此方法；5.1.1.2使用放大镜检验，放大倍数以5倍为限；5.1.1.3渗透探伤：采用荧光染料（荧光法）或红色染料（着色法）的渗透剂的渗透 作用，显示缺陷痕迹的无损检验法。
焊缝外观质量标准(铝&不锈钢)
D（普
检 验 标 准
通） C(中
级） B（高
t=0. 53mm
, 允 许
级） D（普
通） C(中
t﹥
偏 级） 3mm
差 B（高
级）
未焊满 h≦0.25t h≦0.1t
不允许 h≦0.25t,max2 h≦0.1t,max1 h≦0.05t,max0.5
根部收缩 h≦0.2+0.1t
h≦0.1t 不允许 h≦0.2t,max2 h≦0.1t,max1 h≦0.05t,max0.05
/ / /
根部未焊透 ≥0.5mm；h≦ 0.2t,max2mm ≥0.5mm，不允许
≥0.5mm，不允许
/
/
/
REV:1
接头不良 ≥0.5mm；允许 ≥0.5mm；不允许 ≥0.5mm；不允许
/ / /
焊瘤 ≥0.5mm；h≦0.2b ≥0.5mm；不允许 ≥0.5mm；不允许
/ / /
图例
缺陷类型
/
/
/
焊缝底部凸起过大 ≥0.5mm；h≦5mm ≥0.5mm；h≦4mm ≥0.5mm；h≦3mm
/ / /
角焊缝凸起过大
≥0.5mm；h≦ 1.5+0.3b,max5mm
≥0.5mm；h≦ 1.5+0.15b,max4mm
≥0.5mm；h≦ 1.5+0.1b,max3mm
/
/
/
对接焊缝凸起过大 ≥0.5mm；max10mm ≥0.5mm；max8mm ≥0.5mm；max6mm
焊缝外观检验依据：EN970；钢及其合金焊缝缺陷评定依据：ISO 5817-2003；外观表面缺陷检验标准至少C级及以上
焊缝外观检验规范
4. 文件修改履历 序号 修改日期 修改条款
修改内容简述
提出人
文件修改单 号
5. 焊接外观检查项目 5.1 焊接缺陷： 5.1.1 咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊缝的母材部位产生的沟槽
或凹陷。 5.1.2 焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫
不允许
重焊
15 未熔合
允许，但只能 是间断性的， 而且不得造成 表面开裂
不允许
不允许
重焊
根部 16
下塌
焊缝沿 长度方 17 向宽窄
差
焊缝宽 18 度尺寸
偏差
焊缝边 19 缘直线
度
焊缝表 20
面Hale Waihona Puke 凸h≤1+1.2b 最大 5 mm
h≤1+0.6b 最大 4mm
h≤1+0.3b 最大 3 mm
打磨
任意 200mm 范 任意 150mm 范 任意 100mm 范 围内△C≤2.5 围内△C≤2.5 围内△C≤2.5
打磨
焊缝
2 减薄
h≤0.3+0.1a 最大 2 mm
h≤0.3+0.1a 最大 1 mm
h≤0.3+0.05a 最大 0.5 mm
补焊后打磨
焊脚 3
不对称
角焊缝 4 装配间
隙
焊缝宽 5
窄差
角焊缝 6 宽度尺
寸偏差
h≤2+0.2a
h≤2+0.15a h≤1.5+0.15a
补焊或打磨
h≤1+0.1a 最大 4mm
补焊或打磨
焊缝边 7 缘直线
度f
焊接质量标准
焊接质量标准 Last updated on the afternoon of January 3, 2021对接接头焊缝内部质量标准注：1、L为相邻两夹渣中较长者。
2、S为母材厚度。
3、不同直径气孔和点夹渣换算系数中，“气孔点数”系指照片上任何的焊缝区域内（宽度小于10?mm的焊缝以50?mm长度计），I~IV级中所允许的气孔点数，多者用于厚度上限，少者用于厚度下限，中间厚度所允许的气孔点数用插入法决定，可四舍五入取整数。
表中规定单面未焊透的长度，指设计焊缝系数大于70%者，若等于或小于70%时，则长度不限。
4、缺陷的综合评级：在12S焊缝长度内（如12S超过底片长度则以一张底片长度为限）几种缺陷同时存在时，应先按各类缺陷单独评级。
如有两种缺陷，可将其级别数字之和减1作为缺陷综合后的焊缝质量等级。
如有三种缺陷，可将其级别数字之和减2作为缺陷综合后的焊缝质量等级。
焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取和2t中的大者，t1为腹板板厚，t2为翼缘板板厚。
对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。
且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。
2.依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，当间隙b≤时，He=,当间隙<b≤时，He=(Hf-b),综合上述公式得到角焊缝厚度计算He为和2t之最大，t1为腹板板厚，t2为翼缘板板厚。
用于龙门埋弧焊的船型焊的焊缝测量。
根据《GB50205-2001》钢结构工程施工质量验收规范制表如下：表一级、二级、三级焊缝外观质量标准（㎜）对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表的规定表对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表的规定表部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜）焊缝质量标准1. 保证项目焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
焊缝外观检验标准
焊缝外观检验标准1、目的指导焊工及焊接检验人员工作，确保焊接质量，适用于所有焊接件焊缝外观检验。
2、焊接部外观检查项目2.1、合格焊道判定（参照ASME-BPE-2009）：2.1.1、合格焊道：2.1.2、错边：错边>15%t时，不合格。
2.1.3、外凹陷过度：凹陷>10%t时，不合格。
2.1.4、内凹陷过度或根部收缩：凹陷>10%t时，不合格、2.1.5、未渗透，不合格。
2.1.6、凸出，凸出>0.015in（0.38mm）时，不合格。
2.1.7、整条焊缝，合格。
2.1.8、焊缝宽度偏差要求，焊缝最窄位置大于或等于最宽焊缝的50%，可以接受，反之不可以。
2.1.9、焊缝弯曲偏差要求，偏离焊缝<25%(或>75%)时，不可以接受。
2.2、焊道外观缺陷2.3、焊缝形状缺陷：2.3.1、错边：对接焊缝时两母材不在一平面上。
（管道对接时外径错边高度大于壁厚的15%时不合格）2.3.2、焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。
2.3.3、焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。
缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。
、2.3.4、余高超差：余高高于要求或低于母材。
2.3.5、漏焊：要求焊接的焊缝未焊接。
表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。
2.3.6、漏装：结构件中某一个或一个以上的零件未组焊上去。
2.3.7、飞溅；电弧擦伤；复合缺陷等其他缺陷。
3、检验方法。
3.1本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
检验方法包括一下三种：3.1.1 肉眼观察。
3.1.2可使用放大镜检验，放大倍数应以五倍为限。
3.1.3采用渗透探伤。
渗透探伤是指采用荧光染料（荧光法）或红色染料（着色法）的渗透剂的渗透作用，显示缺陷痕迹的无损检验法。
焊接外观质量等级分等标准
1．适用范围本标准适用于公司工程机械结构件焊接部分的外观检验。
2．适用范围的限制1）本标准只做为焊接部位肉眼检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
但是，无损检测中表面浸透探伤也可适用本标准。
2）本标准检查项目中，对图纸中明确规定的缺陷，应满足图纸要求为原则。
3）图纸中未注焊接符号处，多余进行焊接的，原则上不允许。
4）对重复缺陷的判定参考3.17）项检查项目5）对超出检查标准的焊接缺陷，应进行必要的返修，返修结束后重新进行检查。
3．焊接部外观检查项目1）焊角尺寸（LEG LENGTH）2）咬边（UNDER CUT）3）焊缝表面气孔（BEAD表面BLOW HOLE）4）焊瘤（OVER LAP）5）未焊透6）背面余高（烧穿：BURN THROUGH）7）未熔合8）裂纹（CRACK）9）弧坑（CRATER）10）焊缝连接11）电弧损伤（ARC STRIKE）12）焊缝形状13）焊脚不对称14）飞溅（SPATTER）15）连接部错边16）漏焊17）重复缺陷18）焊缝打磨4．检查标准1）焊脚尺寸a．图纸标有焊脚尺寸的焊脚尺寸公差：SPEC：+25.0%0.0%（例：焊脚为10mm时，允许值为10~12.5mm，焊脚尺寸不允许有负公差）——上述公差的情况对b项同样适用。
b．图纸未注焊脚尺寸时（单位：mm）——焊缝表面连续出现的线状或群集状气孔，与它的大小和数量无关，均判为不合格。
——点焊及弧坑气孔根据上述基准检查，对焊接下一到工序带来障碍时，不允许。
4）焊瘤（OVERLAP）5）末焊透——适用外观上可以进行检查的角焊缝及对接焊焊缝末端部位（单位mm）7）末熔合——适用于，从外观上可以检查的部位——由于母材分层引起的也适用本标准9）弧坑——弧坑裂纹不允许，需要返修10）焊缝连接12）焊缝形状——适用于图纸中标注的等角焊缝14）飞溅15）错边——与部位无关，均判为不合格。
焊缝 标准
焊缝标准
焊接检验标准是：
1、是否有漏焊，即应该焊接的焊点没有焊上。
2、焊点的光泽好不好。
3、焊点的焊料足不足。
4、焊点的周围是否有残留的焊剂。
5、有没有连焊、焊盘有滑脱落。
6、焊点有没有裂纹。
7、焊点是不是凹凸不平，焊点是否有拉尖现象。
焊缝质量分为三个等级：
1、一级焊缝要求对‘每条焊缝长度的100%进行超声波探伤。
2、二级焊缝要求对‘每条焊缝长度的20%进行抽检，且不小于200mm进行超声波探伤。
3、一级、二级焊缝均为全焊透的焊缝，并不允许存在如表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷。
4、一级、二级焊缝的抗拉压、抗弯、抗剪强度均与母材相同。
